Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Бешеный тарантас или вездеход своими руками

Вездеходы: 20 лучших вездеходов в России, подробно

Ровно год прошел с момента моего последнего моего топика

Банный чан своими руками

.

Дурная голова не дала залечь на диван и прижать пятую точку.

Хотелось замахнуться на что-нибудь масштабное. Чтобы семейный бюджет вздрогнул)))

Под cut-ом много фоток мало букв (Краткость — сестра таланта. А.П. Чехов)

И после недолгих раздумий. Замахнулся я на постройку вездехода на шинах низкого давления в простонародье «переломка» или «каракат».
Вездеход начинается с колёс.
Курим Авито и покупаем подходящие.
Я выбрал (вернее смог найти) шины ОИ-25 от автомобиля УРАЛ. Диаметр под диски R20, диаметр шины 1260 мм, ширина 390мм.
Вездеходы: 20 лучших вездеходов в России, подробно
А потом начинается геморрой с облегчением колес и приданием им нужных характеристик.
Вездеходы: 20 лучших вездеходов в России, подробно
Заводская масса шины 104 кг. После нехитрых манипуляций масса шины уменьшилась до 35 кг.
Вездеходы: 20 лучших вездеходов в России, подробно
Не прошло 48 рабочих часов (по 3-4 часа по выходным в гараже) — одна зима и оп))
Вездеходы: 20 лучших вездеходов в России, подробно
Теперь думаем на что мы будем напяливать эти шины.
Смотрим ютуб изучаем тему и идём своим путём.
Авито рулит))) Торгуемся и покупаем диски от АУДИ А8.
Вездеходы: 20 лучших вездеходов в России, подробно
Диаметр R20 ширина 8,5 дюймов. Цена сущие копейки 10 000 рублей за все.
Забортовочка и получаем не плохие лапти))) Подойдут кстати на АУДИ А8. Как родные)))
Вездеходы: 20 лучших вездеходов в России, подробно

Ну что колеса готовы. На носу что? Нет не бородавка, а масленица)) Начинаем комплектовать аппарат.
Коробка от ВАЗ-21099 (пятиступка),
Вездеходы: 20 лучших вездеходов в России, подробно
мосты от ВАЗ-2107 (скоростные),
Вездеходы: 20 лучших вездеходов в России, подробно
карданы,
Вездеходы: 20 лучших вездеходов в России, подробно
рулевая,
Вездеходы: 20 лучших вездеходов в России, подробно
и много разной мелочёвки.
Вездеходы: 20 лучших вездеходов в России, подробно
Авито, комиссионки, друзья и металлобазы — наше всё.

Так как делаем аппарат для себя, то все запчасти разбираются, промываются, ремонтируются и приводятся в надлежащий вид (чтобы как у кота…)
Вездеходы: 20 лучших вездеходов в России, подробно
Ну и осталось только приварить одно к другому.
Вездеходы: 20 лучших вездеходов в России, подробно
Всё собирается по принципу «Два пальца левее Алголя».
Вездеходы: 20 лучших вездеходов в России, подробно
Где не получается, там переделывается.
Ну и сердце всего этого балагана это мотор. Опять курим форумы и Ютуб. Выбираем и…
Вот он красавец LONCIN G420FD. 15 лошадиных сил, 420 кубиков с электростартером и генератором на 18 ампер.
Вездеходы: 20 лучших вездеходов в России, подробно
Ну и для спаривания мотора с трансмиссией выбираем привод типа вариатор от снегохода Тайга.
Вездеходы: 20 лучших вездеходов в России, подробно
Принцип его работы как у автоматической коробки передач. На коробке скоростей выставляешь желаемую скорость (в зависимости от пересеченности местности), давишь на газ и аппарат едет.
Вездеходы: 20 лучших вездеходов в России, подробно
Вездеходы: 20 лучших вездеходов в России, подробно

Механизм перелома применяем до невозможности простой. Из рулевых тяг трактора МТЗ-80.
Вездеходы: 20 лучших вездеходов в России, подробно
В процессе придумано имя всему этому безобразию)))
Вездеходы: 20 лучших вездеходов в России, подробно

Для диванных войск обязательно устанавливаем задний кожаный диван от Фольксваген Туарег)))
Вездеходы: 20 лучших вездеходов в России, подробно

И вот на носу уже август месяц.
Тужились, тужились и вышла примерно вот такая каменная чаша)))
Вездеходы: 20 лучших вездеходов в России, подробно

Теперь надо проверить. Этот тарантас вообще ездит)))
Заливаем бензин и вперёд в поля)))

После испытаний покатушек пробуем нагрузить аппарат в хвост и гриву)))

Ну что второй проект показал себя не плохо. Требует дальнейшей доработки. Будут крылья, дуги безопасности, капот, и другие навороты.

Вот прикупил намедни морковку из магазина ОДрова.ру. Очень рекомендую. Качественный продукт.
Вездеходы: 20 лучших вездеходов в России, подробно
Будем делать из вездехода универсальный аппарат (он ещё и дрова рубить будет) и настоящего мужчину)))

Для кого интересно всё вот это, что выше, но подробнее:

ЧАСТЬ 1
ЧАСТЬ 2
ЧАСТЬ 3
ЧАСТЬ 4
ЧАСТЬ 5
ЧАСТЬ 6
ЧАСТЬ 7
ЧАСТЬ 8
ЧАСТЬ 9

Проект продолжается.
Спасибо за внимание. Надеюсь было интересно)

Добрыня

Вездеходы Добрыня представляют собой плавающие гусеничные вездеходы. В модельный ряд входят три модификации вездеходов.

Вездеходы Добрыня Мини оснащаются четырёхтактными бензиновыми двигателями Lifan или Loncin с одним цилиндром мощностью 15, 17, 18.5, 20 л.с. или двумя цилиндрами мощностью 24, 27 и 30 л.с. Двигатель располагается в передней части вездехода, привод задний.

Управление вездеходом осуществляется двумя рулевыми рычагами. Вездеход оснащен механической четырех ступенчатой коробкой передач, вариатором Сафари, мостом ГАЗ-3110, гидравлическими дисковыми тормозами, трехосевой подвеской с шестью опорными колесами, гусеницами шириной 450 мм, топливным баком объемом 6,5 или 20 литров. Вездеход Добрыня Мини способен перевозить от 1 до 3 человек, грузоподъемность 500 кг.

Вездеход Добрыня Транспортер 2.0 оснащается четырёхтактными бензиновыми двигателями Lifan или Loncin с одним цилиндром мощностью 15, 17, 18.5, 20 л.с. или двумя цилиндрами мощностью 24, 27 и 30 л.с. Двигатель располагается в середине вездехода, привод задний.

Двигатель вездехода имеет принудительное воздушное охлаждение. Запуск двигателя осуществляется от ручного или электрического стартера. Вездеход способен развивать скорость до 50 км/час при движении по суше и до 4 км/час при движении по воде. При установке подвесного лодочного мотора скорость передвижения по воде возрастает до 7 км/час.

Управление вездеходом осуществляется двумя рулевыми рычагами. Вездеход оснащен механической четырех ступенчатой коробкой передач, вариатором Сафари, мостом ГАЗ-3110, гидравлическими дисковыми тормозами, трехосной подвеской с шестью опорными колесами или четырехосной подвеской с восемью опорными колесами, гусеницами шириной 450 мм с грунтозацепами 32 мм, топливным баком объемом от 5,5 до 20 литров. Вездеход Добрыня Транспортер 2.0 способен перевозить от 5 до 8 человек, грузоподъемность 1000 кг.

Вездеход Добрыня Булат оснащается четырёхтактными двух цилиндровыми бензиновыми двигателями Lifan мощностью 24 и 27 л.с. и Loncin мощностью 30 л.с. Двигатель располагается в передней части вездехода, привод задний. Двигатель вездехода имеет принудительное воздушное охлаждение.

Управление вездеходом осуществляется двумя рулевыми рычагами. Вездеход оснащен механической четырех ступенчатой коробкой передач, вариатором Сафари, мостом ГАЗ-3110, гидравлическими дисковыми тормозами, гусеницами шириной 450 мм с грунтозацепами 32 мм, топливным баком объемом 20 литров. Вездеход Добрыня Булат способен перевозить от 4 до 6 человек, грузоподъемность 1000 кг.

Изготовление

Собрать мощный вездеход можно на базе определенной модификации автомобиля или по собственным чертежам, если присутствует исключительный талант. Разумно описать этапы сборки, чтобы получить наглядное представление, как сделать модель спецтехники.

  1. Подготовленный металлический профиль: трубу, квадрат нарезать согласно размерам.
  2. Если предполагаются поездки по сложному рельефу местности, целесообразно продумать концепцию ломающейся рамы. В этом случае потребуется создание независимой подвески: задней, передней, а также использование шкворня.
  3. Собрать задний мост, который можно взять от старого автомобиля необходимой конструкции.
  4. Сделать подвеску с амортизаторами, подсоединить сложные узлы.
  5. Установить двигатель на раму.
  6. Поставить сиденье.
  7. Закрепить рамную защиту из пластика или металла.
  8. Прикрепить колеса.
  9. Оборудовать модель электронными приспособлениями.
  10. Оснастить навесным оборудованием, системами охлаждения, торможения, зажигания, подачи топлива.
А еще интересно:  5 самых дешевых гусеничных вездеходов —

Один из последних пунктов – тестирование вездехода. Подобные вездеходы оснащаются шинами низкого давления. Преимущества таких изделий широко известны – улучшение динамических характеристик машины, успешное преодоление различных преград, минимальное воздействие на грунт. Специальную резину можно купить или изготовить самостоятельно. Второй вариант потребует немалых усилий и терпения.

  1. Покрышка очищается от грязи.
  2. Когда резина просохнет, наносится новый рисунок протектора.
  3. Дальше удаляется лишний металлокорд (внутри покрышки по периметру прорезать резину по меткам – сделать отверстия и вынуть проволоку).
  4. Ниже расположения корда подрезать периметр окружности, оттянуть кусок резины и обрезать ножом.

Дальше на поверхности следует удалить основную часть материала до предусмотренного каркаса, обработать наждачной бумагой, приварить трубки или пластины к диску и поставить на место камеру. Если отсутствует опыт в изготовлении вездехода и шин низкого давления, целесообразно воспользоваться помощью опытного механика.

Обзор вездеходов-амфибий на шинах низкого давления представлен далее.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

  • ножи, обычные и с двухсторонней режущей кромкой;
  • точило, чтобы обрабатывать ножи;
  • большое шило;
  • молоток;
  • кусачки.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Мт-лб

Вездеход МТ-ЛБ является многоцелевым гусеничным плавающим тягачом-транспортером, предназначенным для использования в качестве артиллерийского тягача, перевозки людей и грузов. Выпускался с 1964 года на Харьковском тракторном заводе. В настоящее время производится в России на ОАО «Муромтепловоз», Рубцовском филиале ОАО НПК «Уралвагонзавод» имени Ф. Э. Дзержинского.

Вездеход МТ-ЛБ оснащается восьмицилиндровым дизельным двигателем ЯМЗ-236/238 мощностью 240 лошадиных сил. Вездеход может развивать скорость при движении по шоссе до 61,5 км/час, при движении по воде вездеход развивает скорость до 6 км/час. Расход топлива двигателем вездехода составляет 43-44 литра за час работы или 90-120 литров на 100 км пути.

Вездеход оснащен шестиступенчатой коробкой передач. Подвеска вездехода торсионная, независимая с использованием гидравлических телескопических амортизаторов на первых и последних узлах подвески. Вездеход способен разворачиваться вокруг своей оси с радиусом ½ ширины машины.

Вездеход оснащен гусеницами шириной 350 мм, для повышения проходимости на вездеход могут устанавливаться гусеницы шириной 565 мм.

В передней части вездехода расположено трансмиссионное отделение, за ним отделение управление, в котором располагаются механик-водитель и командир. В средней части вездехода с небольшим смещением к левому борту располагается отделение с дизельным двигателем.

За двигателем расположено грузовое (десантное) отделение. Для посадки/высадки людей и погрузки груза в корме корпуса имеется двустворчатая дверь, а также два люка в крыше десантного отделения. Отделение управления и десантное (грузовое) отделение связывает проход.

Вездеход имеет герметичный корпус, позволяющий вплавь преодолевать водные преграды, движение по воде осуществляется за счет гусениц. На случай попадания внутрь корпуса воды вездеход оснащен водооткачивающей помпой.

Вес вездехода составляет 9,7 тонн, полезная нагрузка 2,5 тонны, вездеход способен тянуть прицеп весом до 6,5 тонн. Экипаж вездехода составляет 2 человека, в грузовом отделении могут разместиться 11 человек.

Обзор видов

Для рыболовов, охотников, ценителей экстремального отдыха придумано немало всевозможных моделей внедорожников. Поэтому каждый любитель прокатиться по пересеченной местности, как правило, выбирает автомобиль на шинах низкого давления, ориентируясь на определенные критерии, возможности машины.

На таком автотранспорте можно смело отправляться на рыбную ловлю и погрузить в кузов большое количество снастей и даже небольшую лодку.

Для охоты лучше покупать плавающие модели спецтехники и с возможностью передвигаться по труднодоступным участкам. Шестиколесный крытый вездеход окажется универсальным и удачным приобретением, потому что большинство охотников, как правило, отправляются за добычей на несколько дней в глухие места, не отличающиеся большим количеством заасфальтированных автодорог.

Народные умельцы собирают бортоповоротные машины на шинах сверхнизкого давления своими руками. Базой для копирования может служить вездеход-амфибия «Шерп». Отличительные преимущества мощных внедорожников такие.

  • Стальной кузов.
  • Огромные колеса 160 см.
  • Полный привод, механическая коробка передач.
  • Преодоление преград высотой до 70 см.
  • Способность передвигаться по воде.
  • Буксировка прицепа с массой до 2,4 т.

Модели производятся в двух модификациях – кунг и стандарт. Современные Кулибины нередко собирают вездеходы на пневмоходу своими руками, на базе какого-либо сломавшегося автомобиля или изобретают собственную конструкцию. Чтобы сделать такую модификацию, потребуются:

  • двигатель от ВАЗ восьмой модели;
  • МКПП от ВАЗ 2109;
  • мосты от ГАЗ 24 и Нивы;
  • ураловские колеса;
  • кардан от Нивы.

Также помимо большого количества инструментов, понадобятся дополнительные узлы, детали, расходные материалы, оцинкованная сталь, труба профильная, гидроцилиндр. На отечественных дорогах иногда можно увидеть достаточно любопытные модели, мини-вездеходы от народных умельцев.

Это могут быть четырехколесные или трехколесные варианты. Они, как правило, с широкими шинами низкого давления, с открытым верхом, двигателем от мотоцикла, мотоблока. На таких вездеходах можно отправляться на летнюю, зимнюю рыбалку, кататься по пересеченной местности.

Отечественные и зарубежные модели вездеходов

Сегодня на автомобильном рынке вездеходы с шинами низкого давления представлены множеством моделей. Давайте рассмотрим некоторые из них.

Автомобильный рынок РФ.

КИТ-ТМ06. Предназначен для передвижения по воде и любому бездорожью. При этом самое интересное, что он к классу вездеходов не относится.

Способен переводить до 80 килограмм груза и до двух человек. Имеет четырехтактный двигатель на борту с 9-15 лошадиными силами. Может развивать скорость до 25 км/час. Средняя стоимость такого «чуда» 170-200 тысяч рублей.

Тигр ХВН 8Х8-2. Представляет собой вездеход-амфибию с трехцилиндровым двигателем на 53 лошадиные силы.

Развивает скорость до 45 км/час. В качестве основного материала для кузова используется полиэтилен, есть дополнительная защита.

Может выполнять свои функции при температуре от -40 до 40 градусах Цельсия. Имеет грузоподъемность до полутоны.

Тигр ХВН 6х6-1. Обладает более слабым двухцилиндровым мотором с 35 «лошадками». Остальные функции схожи с версией, рассмотренной выше. Стоимость – около 600 тысяч рублей.

Полные характеристики Тигр ХВН 6х6-1.

ТРЭКОЛ 39041. Модернизированный вариант УАЗа. Прост в обслуживании и ремонте. По механической части ничем не отличается от стандартных моделей.

Может комплектовать бензиновым или дизельным мотором. Скорость – до 70 км/час, максимальный вес – 450/350 килограмм по суше (воде) соответственно. Стоимость – около 1,4 миллиона рублей.

ТРЭКОЛ 39445. Имеет характеристики схожие с прошлой моделью. Отличительная особенность – применение более теплого пластика для кузова и расширенный температурный диапазон (-60- 60 градусов Цельсия).

ТРЭКОЛ 39446. Отличный вариант для фермеров и нефтяников. Имеет хорошую грузоподъемность – 400/300 кг (земля/вода) и все характеристики модели основной линейки.

ТРЭКОЛ 39295. Шестиколесный вездеход ценой более двух миллионов рублей. Обладает характеристиками лидера линейки. Грузоподъемность – 700/400 кг.

ТРЭКОЛ 39294. Имеет схожие с прошлой моделью характеристики. Автомобиль потяжелел до 2,8 тонн и стал просторнее (вместимость – до 8 человек).

А еще интересно:  Тюнинг Нивы товарами с Алиэкспресс

Зарубежный автомобильный рынок.

За рубежом производители также не дремлют. Там популярны следующие модели.

Argo 6х6 Frontiеr 580. Мощный вездеход-амфибия с шестью колесами, мотором на 18 «лошадок» и максимальной скоростью до 30 км/час.

Имеет различные расцветки, корпус выполнен из полиэтилена. Работает в таком же диапазоне температур, как и прошлые версии. Способен перевозить грузы до 317 килограмм по суше и до 227 килограмм – по воде.

Argo 8х8 750 HDI SE. Еще один американский вездеход с 8-мью колесами. Объем мотора — 750 куб. см.

Yanmar C12W 6×6. Вездеход-самосвал. Грузоподъемность до 650 кг, максимальная скорость – до 40 км/час.

Volvo С202. Шведский военный вездеход с объемом мотора в 2.0 литра и мощностью 82 лошадиные силы.

Вездеход Citroen C4-P17. Известный «француз» с мощностью в 30 «лошадок», 4-х цилиндровым двигателем и трехступенчатой КПП. Уже история.

Модель LARC-5. Американский грузовой автомобиль-амфибия с запасом хода почти на 500 км и мотором на 300 л.с.

Гражданский вездеход EWK Bison. Производства Германии рассчитан на 2-х человек, вес – 16 тонн, запас хода – до 900 км, максимальная скорость движения – до 80 км/час.

Supacat – шестиколесный британский вездеход-амфибия. Предназначен для перевозки грузов до 1,6 тонн в болотистой местности. Может транспортировать до шести пассажиров. Или только 10 человек. Запас хода – до 300 км. Производство Великобритания.

Вездеход BRP CAN-AM COMMANDER (класс – квадроциклы). Производство – США.

Характеристики BRP CAN-AM COMMANDER.

Самодельный вездеход "гризли" на шинах низкого давления — сам себе мастер — 13 мая — 43640149041 — медиаплатформа миртесен

Самодельный вездеход "Гризли" на шинах низкого давленияСамодельный вездеход "Гризли" на шинах низкого давления

Полтора десятка лет назад мы с сыном и братом построили охотничью избушку в тайге в 40 километрах от ближайшего поселка. Зимой легко добирались до нее на снегоходах, но летом и в межсезонье доехать до излюбленного места отдыха было не на чем, поскольку лесные просеки сплошь заболочены, заросшие, изобилующие глубочайшими колеями. Встал вопрос о создании транспорта, на котором можно было бы попасть на заимку в любое время года. Наиболее подходящим вариантом «вырисовывался» вездеход на колесах с шинами сверхнизкого давления — то, что надо для движения по болотам и слабым грунтам.

Специально съездил в Москву, чтобы посмотреть и пощупать шины от известной компании «Арктиктранс». Но… не внушили они мне доверия: резина тонкая, больше напоминающая китайский «пластик», из которого делают колеса для садовых тележек. Хотел было уже начать делать схожие по функциональным качествам покрышки самостоятельно. Для этого обычно используют шины от большегрузных грузовиков — срезают лишнюю резину, формируя новый протектор -изготавливают так называемые «ободрыши». Однако как раз в этот момент в продаже появились фирменные шины «Авторос». Снова посетил столицу, колеса понравились, и я их заказал. С этой покупки, по сути, и началось создание моего вездехода.

Самодельный вездеход "Гризли" на шинах низкого давления

Сначала, за полтора месяца, изготовил ходовую модель, на которой прикинул компоновку агрегатов и отработал конструкцию трансмиссии будущей машины. Прототип оказался настолько удачным, что больше ничего додумывать и переделывать, кроме кузова, не пришлось. А опытная машина стала полноценной «рабочей лошадкой», и она до сих пор находится в эксплуатации у брата.

Самодельный вездеход "Гризли" на шинах низкого давления

Поняв, каким должен быть будущий вездеход, «заложил стапель», и через три месяца машина была готова. Трудился в основном по выходным и вечерами, «черную» работу помогал делать внук. Использовался минимум оборудования: небольшой токарный станок, школьный фрезерный станок, «болгарка», сварка в среде защитного газа, пропановый резак.

Самодельный вездеход "Гризли" на шинах низкого давления

Плоская рама сварена из профильной трубы сечением 60x80x1,5 мм. Мосты взял от УАЗа, однако серьезно их модернизировал, так как «родные» не подходят по длине — с учетом широких колес нужно существенно увеличивать колею машины. Но если взять передний «уазовский» мост и расширить его на 380 мм, чтобы с обеих сторон были одинаковые длинные полуоси, то все встает на свои места. Так я и поступил — установил и спереди, и сзади идентичные мосты, передние. К слову, «ТРЭКОЛ» — известный производитель вездеходов на «пневматиках» — ставит сзади расширенный задний мост (тоже «уазовский»). Но это, на мой взгляд, слабое место конструкции — полуоси, заменяющие заводские, частенько ломаются под большой нагрузкой. Я предпочел максимально использовать штатные автомобильные детали. Сделал следующим образом: с короткого чулка моста отрезал фланец крепления шаровой опоры и к остатку чулка встык приварил необходимой длины отрезок от длинного чулка с фланцем. Это обязательно нужно делать в специальном кондукторе, чтобы избежать малейшего перекоса детали. Таким образом, все четыре полуоси на моем вездеходе одинаковые, заводские.

Самодельный вездеход "Гризли" на шинах низкого давления

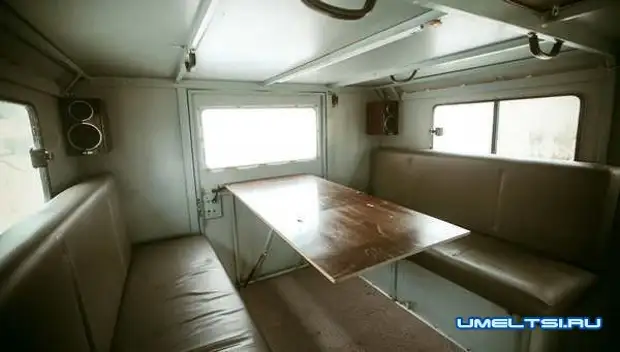

Салон вездехода рассчитан на 4-5 человек, при этом в нем есть возможность устроить три спальных места. Также в нем есть стол-трансформер, а в крышу я врезал люк. Сиденье водителя расположено, само собой, в передней части машины, но не так, как на автомобилях. Поскольку арки передних колес глубоко вдаются в салон, расстояние между ними составляет всего 1050 мм, поэтому место водителя расположено по центру. За ним находится моторный отсек, в котором установлен двигатель ВАЗ-11113 в сборе с коробкой передач. Правда, в отличие от автомобиля «Ока», на котором он применяется, этот мотор развернут вдоль, так что приводы КПП «смотрят» вперед и назад. К заднему фланцу крепится короткий кардан, соединяющий силовой агрегат с раздаткой от BA3-21213. Понятно, чтобы такая схема работала, дифференциал в КПП нужно заблокировать. Тогда оба ведомых вала КПП будут вращаться синхронно. Задний, как уже замечено, служит для привода шасси машины, а передний вал можно использовать для подключения каких-нибудь вспомогательных механизмов: например, механической лебедки, циркулярной пилы или станка для переработки кедровых шишек. Управление КПП и РК осуществляется через самодельные кулисы.

Самодельный вездеход "Гризли" на шинах низкого давления

Радиатор охлаждения использован от ВАЗ-2109, он снабжен двумя автономными вентиляторами. Один штатный, он, как и на автомобилях, срабатывает от датчика температуры охлаждающей жидкости. А для тяжелых режимов эксплуатации в воздуховоде установлен еще один вентилятор с двойным режимом принудительного обдува, он нагнетает воздух в подводящий туннель.

Как я уже отметил, дороги, по которым мне приходится ездить на вездеходе, заросли мелколесьем. А подчас и вовсе нет никаких дорог — только направление! В таких условиях традиционное рулевое управление, с тягами спереди — это уязвимая часть машины. Заниматься правкой согнутой рулевой тяги посреди тайги не хотелось, поэтому я применил гидрообъемную схему рулевого управления. Использовал насос-дозатор от трактора МТЗ-80, работающий в паре с гидронасосом марки ZF, который применяется на УАЗе, «ГАЗели» или «Ниве» для привода ГУРа. Насос, доработанный под давление 120 кг/см2, обеспечивает контролируемое перемещение штока исполнительного гидроцилиндра на переднем мосту. Гидроцилиндры взял от зернокомбайна, самые маленькие из тех, что нашлись.

Самодельный вездеход "Гризли" на шинах низкого давления

Поскольку сзади установлен передний «уазовский» мост, то грех было не сделать вездеход полноуправляемым. Задние колеса поворачиваются также при помощи гидравлики, только управление уже идет не от рулевого колеса, а от рычага, находящегося слева от водителя, на рамке сиденья. Он связан с односекционным гидрораспределителем 1Р40 без фиксации в крайних положениях. Контроль угла поворота задних колес осуществляется при помощи камеры заднего вида, установленной над задним левым колесом, ну и, конечно, по поведению машины в движении. Жидкость практически не сжимается, поэтому управление задними колесами не имеет люфта. Поворачивать можно как на ходу, так и на месте. Подруливание требуется не так часто, но на узких лесных просеках с разбитыми колеями эта возможность оказалась весьма полезной.

Самодельный вездеход "Гризли" на шинах низкого давления

Так же как и традиционное рулевое управление, привычные тормоза, с колесными тормозными механизмами, для вездехода не лучшее решение. Они будут быстро изнашиваться, ведь техника большую часть времени месит грязь, смешанную с водой — идеальный абразив. Поэтому куда предпочтительнее трансмисионные тормоза, и я установил именно такие. Тормозные диски смонтированы на хвостовиках главных передач мостов. И диски, и тормозные механизмы использованы от той же «Оки», и надо заметить, они неплохо справляются со своей задачей даже без вакуумного усилителя.

Самодельный вездеход "Гризли" на шинах низкого давления

Эскизов и чертежей при изготовлении вездехода я не делал, все подгонялось по месту — привычка! А идеи приходили по мере изготовления. Каркас кузова изготовлен из профильных труб сечением 15×15 мм, 40×20 мм и 50×25 мм. Он жестко приварен к раме, снаружи обшит алюкобондом — современным отделочным материалом, представляющим собой полимер, зажатый между двумя тонкими листами алюминия. Он легкий, обладает неплохими термоизолирующими свойствами и не ржавеет. Панели крепятся к каркасу на заклепках. На днище постелил ламинированную фанеру толщиной от 9 до 12 мм. Между задними сиденьями пол двойной, а для удобства посадки он немного приподнят. Образовавшаяся под ним ниша используется для хранения запчастей и инструмента.

Посадочных мест для пассажиров в салоне получилось даже больше, чем планировалось — шесть. Как и задумывалось, в нем есть возможность трансформации для ночлега троих человек. На задней двери закреплен удобный откидной столик. На крыше смонтирован багажник, рассчитанный на 500 кг полезной нагрузки.

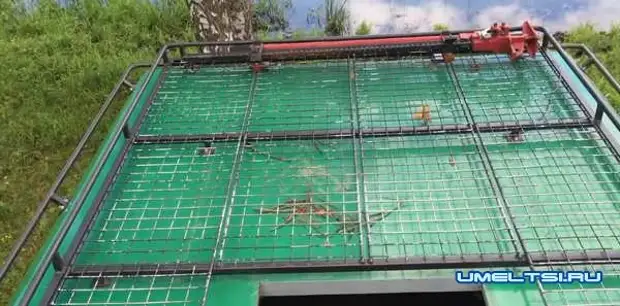

Передние стекла — как у техники, выпускающейся серьезными заводами, — триплекс, толщиной 8 мм. Они были изготовлены на заказ, после чего вклеены в рамки. Эксплуатация уже доказала достаточную прочность и стекол, и их креплений.

А еще интересно:  Как снять передние сиденья и задний диван на Lada 4x4 (Niva Legend)

Самодельный вездеход "Гризли" на шинах низкого давления

На панели приборов ничего лишнего: указатели давления масла и уровня топлива, температуры охлаждающей жидкости, лампочки зарядки, контроль включения зажигания, тумблеры освещения и видеокамер. В салоне установлена мультимедийная система с GPS-навигацией.

Вездеход, который я назвал «Гризли», успешно эксплуатируется уже три года. За это время внес только одно изменение — установил автоматическую блокировку «Иж-Техно» в задний мост, которая жестко связывает между собой правое и левое колеса, но при поворотах на твердой сухой дороге позволяет им проворачиваться относительно друг друга. С ней увереннее себя чувствуешь на бескрайнем бездорожье.

Самодельный вездеход "Гризли" на шинах низкого давления

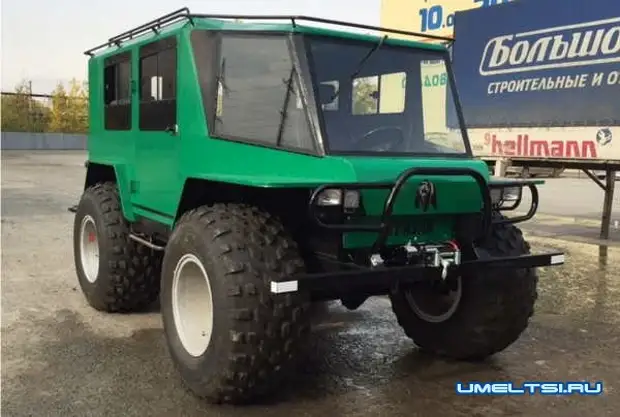

Конечно, «засадить» можно любую технику, поэтому трехтонная электрическая лебедка спереди лишней не будет. Впрочем, за все время и 10 ООО км пробега пользовался я ею от силы пару раз. Там, где проезжает «Гризли», даже гусеничный транспортер ГАЗ-71 не всегда проходит. Вездеход я использую круглогодично, в основном для того, чтобы добраться до своей таежной заимки. Радует комфорт, большая полезная нагрузка и неплохая скорость движения по тайге, доходящая до 15 км/ч.

304

Самодельный вездеход на шинах низкого давления (41 фото видео испытаний)

Вездеход самоделка на шинах низкого давления, с полным приводом и рамой переломного типа.

Представляем Вашему вниманию, самодельный колёсный вездеход «переломку». Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

  • ДВС — Tiger-390Е мощностью 13 л.с.
  • КПП 5 ступ. от автомобиля Golf-2.
  • Сцепление и ШРУСы так же от Golf.
  • Мосты от ВАЗ классика.
  • Профильные трубы.
  • Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сварена из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Вездеходы: 20 лучших вездеходов в России, подробно

Мосты от ВАЗ «классика».

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Доработки переднего моста вездехода.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

А вот запчасти использованные для блокировки дифференциала:

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

На двигатель, установили карбюратор К65С, после чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Вездеходы: 20 лучших вездеходов в России, подробно

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Вездеходы: 20 лучших вездеходов в России, подробно

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Изготовлены диски.

Вездеходы: 20 лучших вездеходов в России, подробно

Ниже представлена схема по которой делались диски с основными размерами:

Вездеходы: 20 лучших вездеходов в России, подробно

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
Вес диска в сборе составляет 22 килограмма.

Вездеходы: 20 лучших вездеходов в России, подробно

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Вездеходы: 20 лучших вездеходов в России, подробно

Запорное кольцо.

Вездеходы: 20 лучших вездеходов в России, подробно

Самодельный вулканизатор.

Вездеходы: 20 лучших вездеходов в России, подробноСделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Вездеходы: 20 лучших вездеходов в России, подробно

Крепление оси к раме.

Вездеходы: 20 лучших вездеходов в России, подробно

Рулевое.

Вездеходы: 20 лучших вездеходов в России, подробно

Задняя полурама.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Установлен генератор 14В 65А.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

вездеход на ободрышах

Вездеходы: 20 лучших вездеходов в России, подробно

вездеход на шинах низкого давления

Самодельный вездеход

Самодельный вездеход на шинах низкого давления

Самодельный вездеход на шинах

Вездеходы: 20 лучших вездеходов в России, подробно

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Самодельный вездеход на шинах низкого давления: чертежи, (31 фото)

Самодельный вездеход на шинах низкого давления: чертежи, фото постройки вездехода с описанием.

Умелец из г. Нягань, сделал своими руками самодельный вездеход с колёсной формулой 6 х 6, для поездок по полному бездорожью, в том числе и по труднопроходимой болотистой местности.

  • Рама, сварная, из профильной трубы 60х40 мм.
  • Двигатель от автомобиля Мицубиси, объём – 1.5 литра
  • Коробка передач автоматическая.
  • Мосты ГАЗель.
  • Раздаточная коробка от ГАЗ66.
  • Задняя подвеска балансирного типа.
  • Колеса – ТРЭКОЛ.
  • Колёсная формула 6 х 6.

Далее на фото показана пошаговая постройка самодельного вездехода болотохода.

На рисунке: чертежи самодельного вездехода.

чертежи вездехода

Схема расположения карданных передач вездехода.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

рама колёсного вездехода

Мосты и рессоры взяты от атомобиля ГАЗель. Умелец сделал самодельную балансирную подвеску.

рама

Для изготовления рамы, использована профильная труба 60 х 40 мм.

рама для вездехода

Колёса “ТРЭКОЛ”.

колёса низкого давления

Вездеходы: 20 лучших вездеходов в России, подробно

варим раму вездехода

Установка карданов и  раздаточной коробки от ГАЗ-66,  изготовление каркаса вездехода.

каркас

рама из профильной трубы

Вездеходы: 20 лучших вездеходов в России, подробно

строим колёсный вездеход своими руками

Каркас обшивается оцинковкой.

Вездеходы: 20 лучших вездеходов в России, подробно

обшивка

Вездеходы: 20 лучших вездеходов в России, подробно

Установка двигателя, подключение АКПП (с возможностью авто и ручного режима).

вездеход с двигателем

Вездеходы: 20 лучших вездеходов в России, подробно

Общий ход подвески на задних мостах 50 см (верх-низ).

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Внутри салон обшит фанерой.

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Панель проборов, руль, АКПП от Мицубиси.

вездеход на шинах своими руками

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вездеходы: 20 лучших вездеходов в России, подробно

Вот такой вездеход сделал умелец своими руками.

самодельный колёсный вездеход

Самодельный вездеход своими руками видео.

Автор самоделки: Леонид Вершков.

Поделиться в соц. сетях

Трэкол

Вездеходы Трекол представляют собой серию колесных вездеходов на шинах сверхнизкого давления, выпускаются компанией Трэкол в городе Люберцы. Название «Трэкол» происходит от слов «Транспорт Экологический». В серию вездеходов Трэкол входят три модели: Трэкол-39294, Трэкол-39041 и Трэкол «Хаски».

Вездеход Трэкол-39294 является плавающим шестиколесным вездеходом на шинах сверхнизкого давления. Вездеход оснащается бензиновым инжекторным двигателем ЗМЗ мощностью 128 л.с. или дизельным двигателем Hyundai D4BF мощностью 100 л.с. Вездеход способен развивать скорость до 70 км/час.

Вездеход оснащен 5-ступенчатой механической коробкой передач, 2-ступенчатой раздаточной коробкой, межосевым дифференциалом с принудительной блокировкой. Полный привод на 6 колес. Кузов вездехода стеклопластиковый, трехдверный, утепленный. Вместимость вездехода 8 человек.

Вездеход Трэкол-39041 — плавающий четырехколесный вездеход на шинах низкого или сверхнизкого давления с кузовом УАЗ Хантер. Вездеход оснащается бензиновыми или дизельными двигателями ЗМЗ-402, ЗМЗ-406, ЗМЗ-409, Hyundai, Андория мощностью от 90 до 128 л.с.

Вездеход способен развивать скорость до 70 км/час.Вездеход оснащен тремя топливными баками, общим объемом 148 литров топлива. Вездеход оснащен 4- или 5-ступенчатой механической коробкой передач, 2-ступенчатой раздаточной коробкой, межосевымдифференциалом с принудительной блокировкой.

Вездеход Трэкол «Хаски» — шестиколесный плавающий вездеход на шинах сверхнизкого давления с кузовом из дюралюминия. Вездеход оснащен дизельным двигателем Hyundai D4BH мощностью 100 л.с. Вездеход оснащен 5-ступенчатой механической коробкой передач, 2-ступенчатой раздаточной коробкой, межосевымдифференциалом с принудительной блокировкой.

Полный привод на 6 колес. Кузов вездехода дюралюминиевый, трехдверный, утепленный. Вместимость вездехода 8 человек, можно увеличить до 14. Вездеход оснащен шинами Трэкол диаметром 1600 мм, шириной 700 мм. Масса вездехода 4000 кг, грузоподъемность 2000 кг.

Шаман

Вездеход Шаман представляет собой плавающий вездеход амфибию на шинах сверхнизкого давления, изготавливается компанией «Авторос».

Вездеход Шаман оснащен четырехцилиндровым шестнадцатиклапанным турбодизельным двигателем Iveco F1C объемом 2998 см³, мощностью 146 л. с. Максимальная развиваемая скорость по суше 70 км/час, расход топлива 25л/100 км пути. Емкость топливного бака 260 литров.

Вездеход оснащен механической шестиступенчатой коробкой передач ZF. Раздаточная коробка двух ступенчатая, пятивальная, с блокируемым дифференциалом и подключаемыми 1 и 2 мостами, с валом отбора мощности для гребного винта. Все детали трансмиссии расположены в закрытой раме оригинальной конструкции.

Мосты вездехода оригинальной конструкции на базе уазовских «спайсеров», с приводными валами и ШРУСами. Первый и второй мост отключаемые. Все мосты с с межколесными дифференциалами и принудительными блокировками с электропневматическим приводом. Имеется блокируемый межосевой дифференциал.

Подвеска вездехода независимая, пружинная, на двойных А-образных поперечных рычагах, с гидравлическими амортизаторами. Рулевое управление гидрообъемное, с гидроцилиндрами в качестве исполнительных механизмов. Все восемь колес вездехода поворотные. Вездеход Шаман имеет три режима управления: «асфальт» — поворачиваются только четыре колеса двух передних осей, «поворотный» — четыре колеса двух передних осей поворачиваются в сторону поворота, а четыре колеса двух задних осей поворачиваются в противоположную сторону для уменьшения радиуса поворота и повышения маневренности, «краб» — все восемь колес на четырех осях поворачиваются в одну сторону и вездеход едет боком.

Нижняя часть стального кузова вездехода герметична и имеет форму лодки. Вездеход держится на плаву за счёт герметичности кузова и водоизмещения колёс. Для откачки попавшей в кузов воды установлены две помпы, производительностью 200 литров в минуту, а для быстрого слива воды имеются пневматические клапаны с электронным управлением.

Водительское кресло расположено по центру вездехода для улучшения обзорности.

На вездеход устанавливаются три варианта колес, два размером 1200-600х21, с разным рисунком протектора и один 1300-700х21. Каждое колесо оборудовано индивидуальной системой автоматической подкачки, которая позволяет регулировать давление в каждом колесе.

Снаряжённая масса вездехода Шаман составляет 4800 кг, грузоподъёмность на плотных грунтах 1500 кг.

1 ЗвездаНельзя так писать о НивеНа троечкуНива хороша!Нива лучше всех! (1 оценок, среднее: 5,00 из 5)
Загрузка...
Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован.
