Не работает центральный замок нивы шевроле. Обнаружено неподключение центрального замка

Место нахождения блока управления

Блок управления электропакетом размещен в доступном месте сразу за блоком предохранителей с левой стороны от педального узла. Доступ к нему возможен снизу или после частичного демонтажа блока предохранителей.

Монтажный блок с реле и предохранителем расположен под откидной крышкой слева от рулевой колонки. Номер предохранителя F10, положение реле отмечено на схеме значком.

Советы для автомобилистов

Такая неисправность «не смертельная» для автомобиля, но весьма неприятная. К сожалению, такая проблема случается на этой модели. Проблема может быть как серьёзной, так и не очень, которую легко можно устранить самостоятельно. Вот об этом и поговорим в этой статье. Неисправности могут быть в механической части, а также в электрооборудовании этой системы.

Не работает центральный замок на Нива Шевроле

Выход со строя центрального замка автомобиля больше связан с неисправностью в электрической части, нежили, чем в механике. Так, большинство автомобилистов, для устранения неисправности отправляется к автоэлектрикам, поскольку не предполагают, причин по которым это проблема может появиться.

Факторы

Итак, рассмотрим, какие факторы влияют на неисправность узла центрального замка:

• Предохранитель.
• Моторчики привода.
• Проводка.
• Реле.
• Блок управления центральным замком.
• Бортовой компьютер.

Методы решения проблемы

Схема подключения центрального замка.

Когда все причины определены, можно приступать к устранению проблем. Стоит отметить, что электрическая часть достаточно сложная, а поэтому необходимо обладать некоторыми знаниями и навыками для устранения неисправности. Если автолюбитель не имеет понятия в конструктивных особенностях по автоэлектрике, то рекомендуется обратиться для устранения проблемы к профессионалам в автосервис.

Прежде чем приступить к методам решения проблемы необходимо понимать устройство центрального замка.

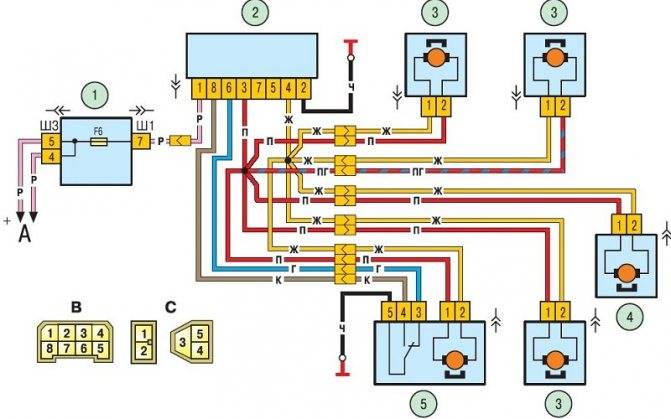

Схема системы блокировки замков дверей: 1 – монтажный блок;2 – блок управления; 3 – моторедуктор блокировки замка двери пассажира; 4 – моторедуктор блокировки замка задней двери;5 – моторедуктор блокировки замка двери водителя; А – к источникам питания; В – схема условной нумерации штекеров в колодке блока управления; С – схема условной нумерации штекеров в колодках моторедукторов блокировки замков

Неисправность предохранителя

Проблему стоит искать в блоке предохранителей, а именно в сгоревшем предохранители.

Первое место, где возникают все неисправности по электрической части автомобиля – это монтажный блок. Перегорание предохранителя может привести к тому, что центральный замок перестанет работать. Элементарная замена этого элемента может исправить проблему. Конечно, если осмотреть предохранитель, а он целый и не повреждённый, то поломку стоит искать в другом месте.

Моторчики привода

Неисправность моторчика привода.

Случаются случаи, когда перегорают приводные моторчики в дверях автомобиля. Эта неисправность достаточно редкая, но её не стоит исключать.

Для устранения неисправности придётся поэтапно разобрать каждую дверь и демонтировать для диагностики каждый моторчик. Определить работоспособность элементов можно при помощи обычного мультиметра, или в его отсутствие – подключить привод к АКБ. Если после проверки оказалось, что моторчики рабочие, то стоит искать причину в другом месте.

Проводка

Неисправность вызванная проблемой с проводкой.

Неоднократно, проблемой неработоспособности центрального замка становилась проводка.

Так, короткое замыкание или поломка провода не проводит сигнал на блок управления центральным замком. Чтобы определить отсутствие контакта необходимо мультиметром прозвонить каждый провод. Если обнаружилось, что существует разрыв цепи, то стоит заменить поломанный элемент на новый. Но, как показывает практика, большинства автомобилистов просто разрезает проводку в месте потери контакта, зачищает и изолирует провода.

Полетело реле — один из признаков неисправности центрального замка.

Ещё одной причиной неработающего центрального замка может стать выход со строя реле в монтажном блоке . Так, необходимо достать элемент и провести диагностику при помощи тестера. Если диагностические операции показали, что реле «умерло», его необходимо сменить на новое.

Блок управления центральным замком

Блок управления центральным замком со следами выхода из строя отдельных её запчастей.

Короткое замыкание в бортовой системе палит не только проводку и предохранитель, но и может стать причиной получения неисправности блока управления центральным замком. Так, для диагностики этого элемента управления, его необходимо достать с двери. Потом, при помощи тестера прозвонить контактные соединения. Зачастую, если блок управления центральным замком вышел со строя, то его меняют, но есть «кулибины», которые перепаивают элемент и он вновь работоспособный.

Бортовой компьютер

Электронный блок управления уже давно перестал отвечать только за двигатель и контролирует многие автомобильные процессы.

Так, на более поздних моделях Шевроле Нива причиной неисправности центрального замка может послужить непосредственно ЭБУ. Так, накопившиеся в нём ошибки основных систем могут сказаться и на работоспособности центрального замка.

Устранить причину можно двумя путями. Первый – это подключение к электронному блоку управления для сброса накопившихся ошибок и преднастройке. Второй, более сложный – прошивка самого бортового компьютера.

Принцип работы и схема центрального замка

ЦЗ устанавливают на ВАЗ 2123 с 2004 года. С тех пор схема центрального замка Шеви Нива принципиально не изменилась и устанавливается на автомобили, начиная с комплектации «Норма». Для управления дистанционным открыванием дверей используется ПДУ (пульт дистанционного управления с выкидным ключом). Он совмещает в себе функции иммобилайзера, ключа зажигания, дверного ключа. Сигнал с ПДУ принимает блок управления электропакетом (1118-6512010), который отвечает за открытие дверей.

Нажатие кнопки на пульте приводит к открытию или закрытию всех дверей автомобиля, включая дверь багажника. Таким же образом срабатывает ЦЗ при повороте ключа в водительской двери на пол-оборота вправо или влево.

За работу электрической сети отвечает стандартное реле типа 90.3747, предохранитель на 20 А, концевые выключатели в каждой двери, моторедукторы на механизмах замка.

Особенностью ЦЗ Нивы Шевроле является возможность ручного открытия и закрытия дверей, даже при снятом аккумуляторе.

Важно! Моторедукторы снабжены защитой от перегрева и выключаются на некоторое время после многократных срабатываний ЦЗ.

Где искать неисправность

Отказы в механической части случаются меньше всего. Обычно такое происходит в зимнее время, когда попавшая влага в механизмы блокировки замерзает, чем создаётся препятствие для открытия или закрытия дверей машины. Решается такая проблема после отогревания механизмов. Правда, иногда с такой операцией будут возникать трудности, особенно когда дверь необходимо открыть. Для обнаружения неисправностей в электрических цепях потребуется автомобильный тестер или другой аналогичный измерительный прибор, а также умение в работе с электрооборудованием автомобилей.

В первую очередь следует проверить исправность предохранителя F10, который рассчитан на ток 20 Ампер. Косвенным подтверждением его отказа будет невозможность закрыть двери с помощью брелока или ключом от машины. Если предохранитель неисправен, его следует заменить исправным, но проверить, почему он вышел из строя. В том случае, когда в цепи имеется короткое замыкание, повторное перегорание предохранителя гарантировано.

Включение охранной системы

Перед тем как активировать сигнализацию на Нива убедитесь:

• закрыты ли окна дверей;
• наличие в салоне пассажиров, животных либо предметов, движение которых может вызвать срабатывание сигнальной системы.

Непосредственно активизация сигнализационной системы протекает при запирании дверей дистанционным пультом управления. При этом штатная сигнализация подтверждается коротким звуковым сигналом.

Некоторым моделям характерна индикация включения с помощью двойного мигания фонарей аварийно-светового типа с параллельным включением контрольной лампы, визуализировать которую можно в верхней части панели возле внутреннего зеркала заднего вида.

Штатная сигнализация Нива Шевроле

При открытии багажника, капота или одной из дверей запускается процесс автоматического включения системы охраны на Нива Шевроле. После активации сигналки на протяжении определенного временного интервала контрольная лампа будет светиться. Это свидетельствует о восстановлении ультразвукового поля в середине кузова Нива. Режим мигания контрольной лампы включается по факту полного восстановления ультразвукового поля. В дальнейшем, при попытке взлома авто, охранная система отреагирует моментально.

Многие владельцы этого автомобиля жалуются на проблемы штатной сигнализации. Почему-то они случаются в самый неподходящий момент, и ставят перед владельцами машины кучу проблем. Ладно, если только машина не ставится под охрану, а бывает и так, что сирена не умолкает длительное время, чтобы её отключить, отсоединяют клеммы от аккумулятора.

Где искать причины

Опытные автоэлектрики советуют в первую очередь проверить исправность предохранителей. Проверяют F10, он отвечает за дистанционное управление блокировкой дверей автомобиля, расчётный ток не более 20 Ампер. Также подвергают проверке F17, он относится к контрольной лампе состояния противоугонной системы, его ток небольшой, всего 7,5 Ампер. Прибор F20 относится к блоку управления противоугонной системой, его ток также всего 7,5 Ампер.

Если нет никакой реакции на манипуляции с пультом управления, следует в первую очередь проверить его работоспособность, а именно элементы питания, и при необходимости их заменить. В некоторых случаях могут сбиться установленные настройки охранной системы, которые нужно восстановить. Блок управления охранной системой можно перепрограммировать. Говорить об этом сегодня не будем, информация об этом имеется в инструкции по эксплуатации машины.

Что ещё может подвести

Однако, чаще всего сбой происходит в какой-то одной функции сигнализации. В таком случае следует разбираться с конкретной схемой этой системы. Как и другие электронные изделия, «сигналка» не любит окисленных контактов и обрывов проводов. Они могут быть как в самом блоке управления, так и в концевых выключателях, других датчиках устройства.

Блок управления охранной системой находится за монтажным блоком с предохранителями, его придётся демонтировать, чтобы проверить контакты. Передняя дверь водителя открывается чаще всего, поэтому и проблемы возникают именно в ней. Провод может перетереться, оголиться и замыкать на массу, а это приведёт к включению сигнальной лампы в салоне, а иногда может включиться сирена.

Такая проблема может возникнуть после попадания обильного количества влаги на концевые выключатели. Вылечить её можно заменой резиновых уплотнителей и просушкой залитых мест. На работу штатной охранной системы сильно влияет самостоятельная установка дополнительных электронных элементов. Если это сделано не квалифицированно, могут возникнуть нештатные ситуации.

Правильная установка

Устанавливают иммобилайзера в следующем порядке:

• Обесточивают бортовую сеть авто, отключая соответствующую клемму аккумуляторной батареи.
• Установка устройства на рулевой колонке считается надежным вариантом. Для этого снимаются элементы пластмассовых панелей и выбирается место для монтажа, удаленное от движущихся механизмов.
• Монтируется центральный управляющий блок. Способ его фиксации должен предотвращать передачу вибраций на блок во время поездок, иначе блок быстро сломается. Размещение блока должно быть скрытным. Например, в жгутах заводской проводки.
• Укладывается проводка, которой комплектуется устройство. Провода подключаются к блоку управления, к замку зажигания и другим вспомогательным системам по схеме, разработанной изготовителем устройства.
• Согласно той же схеме проводится монтаж реле блокировки и датчиков.
• Внутри салона размещается светодиодный индикатор открытым или замаскированным способом. Открытая установка индикатора в ряде случаев может отпугнуть потенциального угонщика. Скрытая установка может сбить с толку злоумышленника и заставить его искать блокиратор, а затем и отключить его.
• В заключении устройство программируется и обучается согласно инструкции завода-изготовителя иммобилайзера.

После установки и подключения все демонтированные пластмассовые элементы облицовки устанавливаются на свои места.

Локализация неисправностей центрального замка

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений. При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования. Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

• электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
• вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

При наличии автосигнализации ремонт начинают с ее тестирования. Если центральный замок не срабатывает от ее переносного пульта, то в первую очередь следует проверить, как он работает от ключа и кнопки для открытия/закрытия водительской двери (и передней пассажирской, если в ней тоже установлен управляющий привод). Когда «вручную» центральный замок работает, следует искать неисправность в электрических и управляющих цепях сигнализации. В первую очередь надо проверить батарейку дистанционного пульта – возможно, она разряжена.

Видео «Как работает сигналка с автозапуском двигателя в автомобиле Нива?»

Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. F4 10 А — резервный предохранитель.

А еще интересно: Преобразователь ржавчины: состав и инструкция по применению для металлоконструкций

Скидка% на запчасти и аксессуары для иномарок в магазинах «Академия Плюс».

F18 25 А — электродвигатель печки и его переключатель.

Кнопка включения располагается в салоне Шнивы имеет вид фары с направленными вниз стрелочками. Реле противотуманок шевроле нива новые предохранители и реле в порядке, обратном снятию. Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборотпроверьте кнопку на двери.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 7,5 А — ближний свет в левой фаре.

F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. F4 10 А — резервный предохранитель. F5 30 А — электрические стеклоподъемники передних дверей и их реле.

Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель.

Процесс подключения довольно трудоемкий. Проблема может возникнуть с выбором при большом многообразии моделей, установкой сигнализации автомобильной системы к центральному замку и выбором схемы установки. Выбирая сигнализацию, покупатели должны отталкиваться от функциональных особенностей системы.

Чтобы решить проблему с установкой сигнализации, необходимо определить подсоединяющие точки охранного механизма, отталкиваясь от модели и местонахождения такого элемента, как центральный блок системы.

Проблему выбора схемы установки можно решить с помощью оригинальных схем автомобильной сигнализации.

Проблемы могут возникнуть вследствие небрежной или некорректной постановки управляющего сигнализационного блока, инсталляции неподходящей прошивки охранной системы, неправильного размещения датчика удара, некачественного подключения к автомобильной проводке, некорректного размещения ключевого чипа при автозапуске.

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

• короткое замыкание в цепи и выход предохранителя из строя;
• перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
• неисправность реле ЦЗ;
• ошибка в блоке управления центральным замком;
• поломка электродвигателя замка.

Дата выхода: 08. 05. 2013 года

Мнение автовладельца по имени Фока : He дорогой. He сыпется.Высокий. Багажник огромный. расход хороший

Категория: Статьи, советы и рекомендации по ремонту

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3745, ширина — 1100, высота — 1159 мм. Колесная база составляет 2671 мм. Дорожный просвет 205 мм. Автомобиль оснащается гибридным силовым агрегатом.

4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 79 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту.

Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Оригинальное название: Р?д? Нива шевроле когонжылан сравочым дене пашам ок ыште

И вдруг идиллию нарушает голос по рации (одна рация у всех служб настроена на одну и ту же волну):- Радио 8 (диспетчер), радио 8, ответьте “Гусь-Хрустальному” (название судна).Диспетчер молчит. Судно запрашивает связь несколько раз.

И тут неопознанный сонный голос на том же канале:- Ты не Гусь Хрустальный, ты – хрен лапчатый.Минута молчания, потом вопрос:- Кто говорит?!По рации другой сонный голос:- Да все говорят

Надежность, повышенная проходимость – главные козыри автомобиля Шевроле Нива. Адаптация к дорогам России обеспечила машине популярность у населения РФ

Модель не обделена вниманием и авто угонщиков

Автопроизводитель комплектует изделие штатной системой безопасности, включающей штатную двухстороннюю сигнализацию с режимом иммобилайзера.

Починка частичных отказов вакуумного центрального замка

Чаще всего, встречаются неисправности, сопровождающиеся длительной работой компрессора (в течение 15–20 с или дольше, пока не сработает его защита):

• Центральный замок открывает и закрывает двери автомобиля (и наоборот), пока не отключится насос.
• Все двери открылись/закрылись или на каких-то замок не сработал (возможно неравномерное срабатывание замков), и компрессор продолжает гудеть, пока его не выключит защита.

Причиной 1-го случая может быть: неисправность либо «плавает» из-за конденсата или других причин контакт выключателя актуатора водительской двери – с привода по обеим управляющим проводам на плату насоса подается напряжение («плюс» и на открытие, и на закрытие – в результате компрессор то качает воздух, то откачивает). Необходимо провести ревизию выключателя, а при необходимости отремонтировать его или поменять.

Что ещё может выйти из строя

Виновником отказа может быть поломка электродвигателя в приводе блокировки дверей. Такого, практически, не бывает, чтобы одновременно «сгорели» двигатели во всех дверях. Проверяют электродвигатель привода измерительным прибором, для этого необходимо замерить сопротивление его обмоток. Также обращают внимание на состояние контактов разъёмов с проводами.

Из-за неисправности мотора в водительской двери, будет отказ всей системы блокировки дверей. Также следует проверять поступление питающего напряжения на разъёмы с проводами электромоторов, так как случаются обрывы в этих цепях. Может быть отказ механической фиксации закрытия одной из дверей. В таком случае, следует разобрать обивку нерабочей двери и внимательно осмотреть механизм привода блокировки. Чаще всего происходит заклинивание привода. Иногда самостоятельная установка сигнализации может привести к отказу блокировки, поэтому следует доверить такую работу специалистам.

Всем привет!Как обычно закрыл двери с кнопки, а на следующий день открылась тока водительская а остальные не открываются, даже в багажник не знаю как попасть?Не кто не сталкивался с этим? буду очень благодарен за совет!Говорят что концевик находится в нутри привода?

Взаимодействие ключей зажигания с штатным иммобилайзером

Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора. Ключи зажигания имеют разные вставки: один черную; другой красную. Первый ключ считается рабочим, второй обучающим.

Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона. Опция становится активированной после настройки и обучения блокирующего устройства.

Оба ключа-брелока пригодны для пуска мотора автомобиля Шевроле Нива. Но автопроизводитель рекомендует пользовать рабочий по причине:

• В обучающем ключе хранятся коды системы. При его утере, поломке иммобилайзера потребуется заменить СУ силовым агрегатом. Поэтому рекомендуется этот ключ держать отдельно от рабочего.
• Обучающий ключ взламывается легче рабочего. Рабочий обладает более высокой криптографической защитой.
• Информация с обучающего ключа считывается дольше, чем с ключа для повседневной работы. При разряженной аккумуляторной батарее Шевроле Нивы, возникают трудности с запуском двигателя машины.
• При выключении зажигания ключом с красной вставкой, ИММО автоматически переходит в режим обучения, тем самым дезориентируя автовладельца.

Для повышения надежности управления сигнализацией допускается обучить и настроить запасной рабочий ключ. При утере рабочего ключа нужно очистить память штатного иммобилайзера Шевроле Нивы от данных и обучить другой, используя обучающий ключ. Без обучающего ключа очищение памяти не произойдет, также невозможно обучить другие.

Блоку управления штатного иммобилайзера присущи и другие опции управления:

• Задержка погашения внутреннего освещения;
• Выключаются задние противотуманные огни;
• Подаются сигналы на реле стеклоподъемников.

Также автовладельцу Шевроле Нивы поступают оповещение о не вынутом ключе из замка зажигания. Водитель машины оповещается о не выключенных фарах.

• Негерметичность трубок вакуумной магистрали.
• От концевого выключателя актуатора одной (или нескольких) из дверей до платы управления работой компрессора не доходит сигнал, что замок закрылся/открылся, и насос продолжает гонять воздух.
• Сигналы о запирании/отпирании замков приходят на плату компрессора, но он их «игнорирует».

В 1-ом случае сначала проверяют магистраль к двери с несработавшим приводом. Выявить поврежденное место можно по шипению воздуха. Порванные трубки меняют. Если все шланги целы, то негерметичен один из приводов – обычно в них рвется или трескается мембрана. Если нет подходящих мембраны или актуатора б/у, то придется приобретать замок двери в сборе.

Во 2-ом случае ремонт начинают с проверки электрических цепей от актуаторов дверей до управляющей платы на наличие напряжения на соответствующем проводе. Можно просто сравнить состояние всех цепей от всех приводов. Скорее всего, неправильный сигнал поступает только от одного привода, и замеры напряжения на проводах пучка, идущего от него, будут отличаться от показаний на проводниках от всех остальных. Затем следует найти обрыв цепи и устранить его. Чаще всего, повреждение происходит в дверных гофрах. Если провода целы, то причина кроется в неисправном концевом выключателе, который ремонтируют или меняют.

В последнем случае необходимо разобрать блок компрессора и почистить контакты клемм пневмодатчика сигнализации открытие/закрытие – скорее всего, они окислились. Если это не помогло, то надо проверять схему управляющей платы – ремонт нужен ей.

Ремонт электрического центрального замка

Отечественные ЦЗ с соленоидами через несколько лет эксплуатации начинают бояться перепадов температуры на понижение, особенно в условиях повышенной влажности и в осенне-весенний период. Соленоиды сперва начинают подклинивать, а спустя какое-то время они могут вовсе отказаться открывать/закрывать замок. Они обычно встречаются на авто с заводской установкой ЦЗ. Лучше их менять на приводы с моторчиком, но можно попробовать разобрать, почистить и смазать свежей смазкой.

Несрабатывание или частичное срабатывание активатора одной или нескольких дверей может быть вызвано:

• обрывом или плохим контактом в питающей цепи от выключателя активатора водительской двери до силового реле (напрямую или через управляющую плату) и после него до неработающего привода;
• выходом из строя реле;
• неисправностью управляющей платы – если есть;
• плохим контактом или обрывом проводов на клеммах мотора или соленоида внутри активатора;
• износом шестерен активатора (с моторчиком) или его подвижных элементов (для всех приводов);
• сгоревшей обмоткой моторчика или катушки соленоида.

Ремонт начинают с проверки подачи напряжения на не срабатывающий, как надо, привод. Напряжение должно поступать на 1 провод при активации функции «закрыть».

При открывании на этом проводе напряжение должно пропасть, а на другом – появиться. Затем, в зависимости от полученных результатов тестирования, проверяют либо сам активатор и устраняют неисправность в нем, либо всю цепь до него по отдельности (до реле, включая управляющую плату, если есть, затем само реле и проводку после реле) с восстановлением работоспособности поврежденных участков. Наиболее часто встречающаяся поломка в системе ЦЗ – обрыв провода в гофре между дверью и кузовом автомобиля.

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Совет! Бывает так, что звуки срабатывания мотора слышны, а дверь не реагирует на сигналы с ключа. В этом случае необходимо проверить тяги, идущие от замков к моторедукторам и дверным ручкам.

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Сигнализация с центральным замком в Шевроле-Нива

В некоторых комплектациях «Нивы-Шевроле» установлен центральный замок. Если штатный ЦЗ действительно есть, им управляет единый модуль. Нужно заметить, что этот же модуль выполняет роль штатной сигналки. Получается, что сигнализация с центральным замком установлена в «Шниве» с завода, но к ней, то есть к штатному модулю, всегда можно подключить и дополнительную сигналку. Один из вариантов такого подключения рассматривается дальше.

Совмещаем две разных сигнализации

Итак, допустим, что одна сигнализация в «Ниве-Шевроле» уже установлена (с завода). Значит, будем использовать провода, подключенные к её модулю изначально. Здесь есть отводы концевиков и масса, а также управляющие провода ЦЗ.

Отводы концевиков багажника и дверей

Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.

Масса и все кабели ЦЗ

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

Схема подключения дополнительной сигнализации

Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:

Управление штатным ЦЗ, схема

Перечислим особенности этого варианта:

• Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
• Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
• Длительность управляющего импульса выставляют в значение «0,8 секунды»;
• Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Поговорим о том, зачем дополнительное реле здесь нужно. Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: кроме дистанционного отпирания трёх дверей, будет работать всё.

Предохранитель на 15 Ампер, показанный на схеме, включен последовательно с кабелем, подводимым к актуаторам.

Проводить подключение без использования предохранителя категорически запрещено. Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле. В принципе, добавить предохранители можно во все три цепи. А ещё, обмотку «нижнего» реле можно питать от 87-го контакта.

Практическая реализация схемы

Наверняка читатель знает, где в «Ниве-Шевроле» установлен блок предохранителей. Этот блок надо демонтировать, отвернув один саморез сверху.

Модуль предохранителей и реле

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.

На разъёме показанного здесь модуля есть три «важных» шнура: синий, сине-жёлтый, жёлтый. Отводы от трёх точек разрыва протягивают к устанавливаемой сигналке, а также к дополнительному реле (см. схему)

Особое внимание нужно уделить соединениям силовых проводов

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет:

Самодельный модуль дополнительного реле

Диод, который показан на основной схеме, может быть любым (его характеристики не так важны). Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить – это целое искусство. Все точки соединений нужно изолировать. Но и этого будет недостаточно: в местах касания металла шнур защищают термостойкой изоляцией. Именно так можно обезопасить себя от непредвиденных последствий.

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Карта настроек современной сигнализации

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

https://youtube.com/watch?v=ChmDPWn1IHg%3Ffeature%3Doembed

Реле цепи

Отключение иммобилайзера необходимо в следующих случаях:

• если он сломался и блокирует работу силового агрегата;
• если возникли проблемы в работе одного из элементов противоугонного устройства;
• если один из проводов сильно или частично поврежден и это повреждение мешает передаче сигналов;
• если хозяин автомобиля решил установить другое иммобилизирующее устройство;
• если нужно оснастить автомобиль противоугонной сигнализацией.

Перемычкой

Чтобы самому отключить иммобилайзер на Шевроле Нива, заранее заготавливают проволочную перемычку. Она необходима для восстановления информационного обмена между блоком управления двигателем и диагностическим выходом при отключенном иммобилайзере.

Для очистки памяти отсоединяют питание от блока управления блокиратора. После этого устанавливают перемычку между контактами с номерами 9 и 18, замкнув их. Затем устанавливают вместо стандартного чипа специализированный, с имеющимся в нем программным обеспечением для очищения памяти блокиратора.

Устанавливают ключ зажигания в замок и включают зажигание на 3-5 секунд для того, чтобы блокиратор самостоятельно очистил свою память и сам себя перепрошил.

Необходимо отметить, что этот способ подходит только для тех автомобилей, на которых установлен электронный блок управления двигателем типа Bosch M1.5.4. На автомобилях с блоком VS.1 или Январь 5.1 требуется перепайка микросхем или использование стороннего программного обеспечения. На машинах с блоком Bosch МР7 необходимо выпаивание микросхемы и ее отдельная перепрошивка.

Кодовое отключение

Кодовый способ отключения может быть использован только при условии, что исполнитель работ знает специальный пароль от иммобилайзера.

• Чтобы самим убрать код иммобилайзера, необходим рабочий и обучающий ключи зажигания. Рабочий ключ должен иметь черную головку, обучающий — черную с красной вставкой.
• Закрыть все двери. Обучающий ключ вставить в замок зажигания, включить зажигание на несколько секунд и сразу же выключить. Светодиодный индикатор при этом должен начать часто моргать.
• Как только светодиод начал моргание, в течение 6 секунд вынуть обучающий ключ и вставить рабочий. Опять включить зажигание на несколько секунд. Управляющий модуль иммобилайзера должен издать 3 звуковых сигнала.
• Не выключая зажигания, дождаться повторного двойного звукового сигнала биппера. После этого иммобилайзер отключится. Зажигание не выключать.
• Не выключая зажигания, ждать сначала тройного, а через некоторое время двойного звукового сигнала зуммера. После этого зажигание выключить и вместо рабочего ключа вставить в замок обучающий.
• После установки обучающего ключа должен раздаться одиночный звуковой сигнал, лампа светодиодного индикатора должна начать быстро моргать.
• В течение 6 секунд включить зажигание обучающим ключом. На щитке приборов должен включиться сигнал Check Engine, а еще через минуту — погаснуть.
• Ввести пароль, состоящий из цифр от 1 до 9. Чтобы ввести каждую цифру, необходимо нажать педаль газа до упора столько раз, сколько показывает цифра. После каждого нажатия фиксируют нижнее положение педали в течение 3 секунд. Если число нажатий соответствует цифре пароля, на шитке приборов будет включаться Check Engine.
• При правильном вводе цифры Check Engine должен гаснуть в течение 5 секунд после включения. Если он не гаснет на протяжении этого времени, цифра введена неверно. Если светодиодный индикатор начинает моргать еще чаще, значит, пароль введен неправильно.
• Для повторного ввода пароля выключить зажигание и включить его снова обучающим ключом.
• Для выхода из кодового режима выключить зажигание.

Если отключить не получается

Если отключить иммобилайзер на ВАЗ-2123 не получается, нужно обрезать питающие его электропровода и снять устройство, вывинтив крепежные элементы. Но в данном случае восстановить его будет трудно.

Штатная охранная система представляет собой сложное электронное устройство поэтому, если опыта работы с такими системами нет, лучше всего обратиться за помощью к специалистам.

Любой автолюбитель может столкнуться с проблемой, которая касается сигнализации. Случаи могут быть разные. Автомашина не реагирует на сигналы, не срабатывает замок. Дистанционные ключи очень удобны в эксплуатации, но существует ряд проблем, которые ставят в тупик автолюбителя, если не срабатывает функция постановки авто на охрану и последующего снятия. Чтобы не оказаться в трудном положении, рассмотрим самые распространенные ошибки и неисправности в работе систем сигнализации.

Какие существуют ответные реакции при отклонениях?

Иногда штатная сигналка Нива не подключается даже, когда прикрыты замки от дверей. Тогда необходимо приоткрыть выключатель «3» ключом «2». А вот отключатель располагается в ящике вещевого вида. К тому же выходит, что фонарики аварийно-светового вида противоугонной системы при её подключении не включаются.

Когда полностью разрядится аккумуляторная батарея сигнализации Шевроле, то ей характерна непрерывная работа в течение не больше 5 недель. Как включить систему охраны транспортного средства? Из-за выключения противоугонки включаются фонарики аварийной системы на Нива. Даже когда активна охранная сигнализация её отключение может стать причинно отпирания дверного замка.

Сигнализацию невозможно отключить отпиранием дверей обыкновенным ключиком. Чтобы деактивировать противоугонку, можно использовать пульт управления дистанционного варианта или ключ 2. К тому же в данном вопросе окажет помощь выключатель 3, находящийся в отсеке, предназначенном для хранения вещей. Сирена с автономным питанием

Чтобы восстановить работоспособную функцию сирены, у которой автономное питание, лучше выполнить поездку на транспортном средстве, длительность которой характеризуется временным промежутками не меньше 3,5 часов. Таким образом, заряжается вмонтированная батарея, из-за которой предоставление единого цикла работ охранной системы. Когда завершается работа, связанная с ТО электронной техники проверяем, чтобы подключалась автономного типа сирена.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Также случается, что фонари аварийно-светового типа противоугонки при её включении не срабатывают. Это может свидетельствовать об открытой крышке багажника, капоте или одной из дверей, параллельно с отключением функции контроля периметра. В таком случае следует плотно закрыть двери, крышку багажника. После этого фонари аварийки вспыхнут, указав на активацию режима контроля за периметром.

При полной разряде аккумуляторной батареи штатная сигнализация Шевроле характеризуется непрерывной работой не более пяти недель.

Ещё одной причиной неработающего центрального замка может стать выход со строя реле в монтажном блоке. Так, необходимо достать элемент и провести диагностику при помощи тестера. Если диагностические операции показали, что реле «умерло», его необходимо сменить на новое.

Где находится и как выглядит

Штатно установленный иммобилайзер находится под пластиковым тоннелем на центральной консоли Шевроле Нивы. Расположен блок иммобилайзера в области правой ноги водителя. На новых моделях Нива Шевроле он находится на рулевой колонке.

Внешний вид иммобилайзера представляет собой пластмассовую коробку, привинченную двумя болтами по бокам рядом с блоком управления центральным замком. В нижней части иммобилайзера можно увидеть штекер с отходящими от него проводами разного цвета.

В автомобилях Шевроле Нива, выпущенных до 2004 года, устанавливались устройства с маркировкой АПС-4. В машинах, выпущенных после 2004 года, — 6-АПС.
