Все основные признаки неисправности сцепления и их причины

Добрый день. В сегодняшней статье я расскажу все признаки неисправности сцепления и разберу причины их возникновения. Традиционно для нашего сайта, статья содержит множество фото и видео материалов.

Содержание

Устройство и принцип работы сцепления.

Если вы больше любите читать — работа сцепления очень проста и основывается на силе трения.

Как видно, сцепление состоит из двух соосных дисков. Когда они прижаты друг к другу, говорят о том, что сцепление включено.

Все основные признаки неисправности сцепления и их причины

На машине сцепление устроено немного сложнее, но принцип его работы аналогичен.

Устройство сцепления на автомобиле:

Все основные признаки неисправности сцепления и их причины

1 — Направляющая выжимного подшипника.

2 — Первичный вал МКПП.

3- регулировочная скоба задающая свободный ход.

4,5 — вилка сцепления.

6 — корзина сцепления.

7 — ведомый диск сцепления.

8 — маховик двигателя.

9 — педаль сцепления.

Как видно, ведомый диск сцепления зажимается усилием пружин, между маховиком двигателя и корзиной сцепления.

Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким.

При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу.

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

Все основные признаки неисправности сцепления и их причины

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Все основные признаки неисправности сцепления и их причины

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Все основные признаки неисправности сцепления и их причины

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Все основные признаки неисправности сцепления и их причины

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

При движении на высоких передачах, при резком нажатии на педаль газа, скорость автомобиля не изменяется, а обороты двигателя возрастают.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

Все основные признаки неисправности сцепления и их причины

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики. Также важно понимать, есть вероятность, что подшипник полностью заклинит.

Все основные признаки неисправности сцепления и их причины

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника.

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Все основные признаки неисправности сцепления и их причины

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Про это у нас на сайте есть отдельная статья.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Все основные признаки неисправности сцепления и их причины

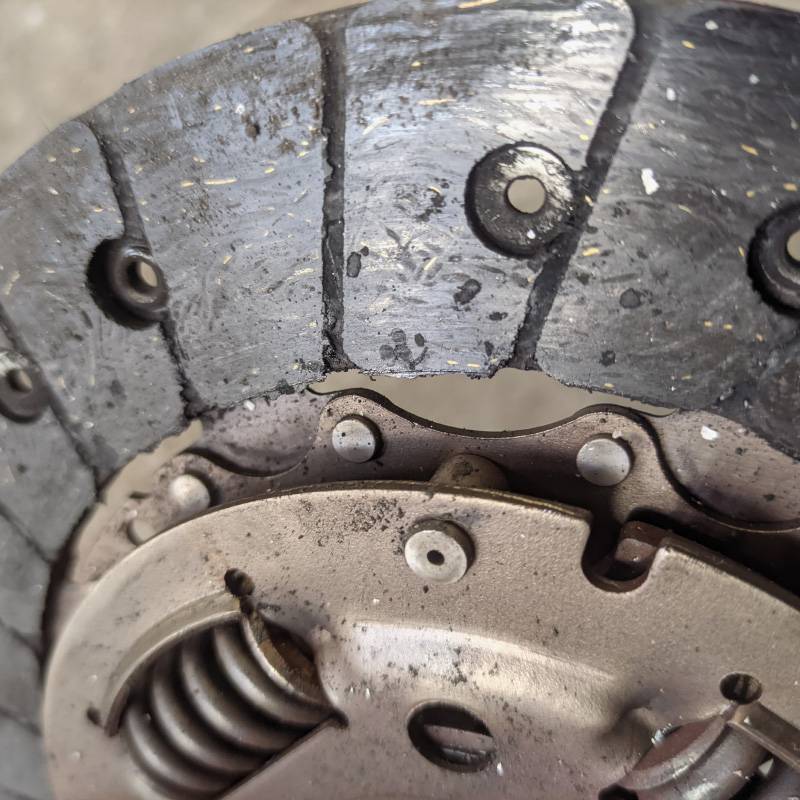

Или частично разрушаются фрикционные накладки:

Все основные признаки неисправности сцепления и их причины

Бывает, что трескается сама корзина сцепления:

Все основные признаки неисправности сцепления и их причины

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Все основные признаки неисправности сцепления и их причины

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Все основные признаки неисправности сцепления и их причины

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

На этом у меня сегодня все.

Проблемы со сцеплением могут настигнуть автовладельца прямо в дороге, поэтому каждый автолюбитель должен знать, каковы признаки неисправности сцепления и как решить проблему. Тем более, что в результате поломок транспортное средство может и вовсе не тронуться с места. О том, как узнать, что пора менять механизм, каковы основные поломки и способы их устранения, вы узнаете из этой статьи.

  • Признаки неисправности сцепления
  • Причины и основные неисправности
  • Способы устранения проблем со сцеплением
  • Видео «Простой ремонт диска сцепления»

Поскольку этот механизм является достаточно важным для нормального функционирования авто, вам наверняка будет интересно узнать, как понять, что его нужно менять. На сегодняшний день основные поломки в работе системы сцепления (далее — СС) являются пробуксовка и неполное выключение механизма. Такие признаки неисправности сцепления свидетельствуют о скором выходе из строя механизма. Так как определить износ сцепления?

Все основные признаки неисправности сцепления и их причины

Сцепление в разобранном виде

Если при нажатой педали выключение неполное, то вы столкнетесь с проблемным включением скоростей на работающем моторе. Неисправности сцепления проявляются при возникновении посторонних звуков и даже треска при переключении скоростей. Кроме того, если механизм работает некорректно, то свободный ход педали будет увеличен. Если при отпущенной педали вы заметили пробуксовку, то эти неисправности сцепления будут сопровождаться появившимся запахом гари в результате горения накладок. Также следует отметить, что при такой проблеме может значительно ухудшиться динамика транспортного средства, двигатель будет перегреваться, а также может вырасти расход бензина.

Одним из основных признаков неисправности является шум, который, как правило, проявляется при включении или выключении сцепления.

Будет очень хорошо, если автомобилист зафиксирует такие признаки неполадок заблаговременно, чтобы у него было время доехать до ближайшего СТО или гаража на своих колесах. Если автомобиль позволяет ехать, то передвигаться необходимо осторожно, сильно газовать не стоит, скорости должны переключаться аккуратно. Если вы переключаетесь на повышенную передачу, то педаль следует выжать, а селектор коробки передач нужно на какое-то время задержать на нейтральной скорости. Затем педаль отпускается и выжимается еще раз, и только после этого включается скорость.

Если в это время необходимо переключиться на более низкую скорость, то селектор коробки также нужно задержать на нейтральной передаче. Педаль сцепления отпускается, после чего выжимается педаль газа (но не полностью, а немного), включается нужная скорость. Таким образом нагрузка на элементы механизма снижается, что позволит вам безболезненно доехать до СТО в случае необходимости.

Все основные признаки неисправности сцепления и их причины

Обозначение всех элементов системы сцепления

Причины и основные неисправности

  • Зачастую основной причиной выхода из строя механизма является неправильная эксплуатация транспортного средства. К примеру, если автомобиль застрял в снежном сугробе, а водитель продолжает давить на газ, то это значительно снижает ресурс эксплуатации СС. То же самое касается и пробуксовки.
  • Помимо самого диска СС, выйти из строя может и выжимной подшипник, предназначенный для плавного включения и выключения сцепления. Как правило, перед непосредственной поломкой водитель может услышать странный визг — обычно он свидетельствует о поломке подшипника.
  • Еще одной причиной, по которой вы можете понять, что пора менять СС, является естественный износ сцеплений в целом и их компонентов по раздельности. Это нормально, если механизм уже отработал свой ресурс эксплуатации. Как правило, в результате естественного износа чаще всего из строя выходят ведомые шкивы. К слову, их срок службы в среднем составляет около 100 тысяч км пробега. Если вы предпочитаете агрессивный стиль вождения, то ресурс эксплуатации диска может быть снижен в два, а то и в три раза.
  • Частой встречаемой причиной выхода из строя СС считается и низкое качество устанавливаемых деталей. Как показывает статистика, на сегодняшний день на отечественном рынке автозапчастей иногда встречается до 50% низкокачественно продукции. Огромное количество подделок и их продажа стали причиной этой проблемы. Поэтому при приобретении деталей обращайте внимание у производителя, мы рекомендуем устанавливать на автомобили исключительно оригинальные запчасти.
  • Если на фрикционные накладки попадает моторная жидкость. Фрикционные накладки очень важны для транспортного средства и если их испачкать моторным масло, это может стать причиной поломки механизма. На практике подобная проблема возникает чаще всего при поломке сальников или их отработавшем ресурсе эксплуатации. В любом случае, пока не устранена причина утечки масла, говорить о ремонте СС рано.

https://youtube.com/watch?v=cGle8fArUag%3Frel%3D0

Способы устранения проблем со сцеплением

Итак, как определить износ сцепления и понять, что его уже пора менять, вы знаете. Теперь поговорим о способах устранения этой проблемы. Признаков поломки несколько, решение проблемы с каждым из них мы рассмотрим отдельно.

Если сцепление не выключается

В данном случае устранение причин сопровождается необходимостью:

  • регулировки непосредственно привода;
  • тщательной прочисткой и смазкой шлицев;
  • регулировкой или заменой ведомого шкива;
  • как правило, еще одним способом устранения является замена фрикционных накладок.

Рано или поздно, но любая СС выйдет из строя и ее придется менять. Неисправности в работе гидросистемы могут быть исправлены прокачкой системы для устранения попавшего в нее воздуха. Также в этом случае понадобится проверить плотность соединений, трубопровод тоже должен быть целым. Иногда для устранения проблемы нужно менять рабочий и главный цилиндры, если из них ушла вся рабочая жидкость.

Если СС буксует

Проблемы с пробуксовкой ликвидируются регулировкой привода и заменой отработавших свой ресурс эксплуатации накладок. Когда на накладки попадает моторное масло, сцепление начинает проскальзывать, соответственно, эту проблему нужно решить. Накладки тщательно вымываются растворителем, а причина попадания масла также должна быть устранена.

Посторонние звуки также говорят о неисправностях. К примеру, если шум появляется при выключении механизма, то это может свидетельствовать о протечке смазки или поломке подшипника, который нужно заменить. Если шум появляется при включении, то это может говорить о поломках демпфера либо пружинок вилки. В таких случаях из строя часто выходят пластины, соединяющие кожух с нажимным шкивом. Больше инструкций о замене сцепления вы сможете найти на нашем ресурсе, воспользовавшись поиском.

Видео «Простой ремонт диска сцепления»

Коротко о простом ремонте СС вы сможете узнать из этого видео.

https://youtube.com/watch?v=bA7QMwbv_oQ%3Frel%3D0

Мы уже рассказывали, как устроено сцепление, как работает и как его поменять. В этом материале собрали тревожные признаки, которые могут свидетельствовать о поломках.

При этом важно помнить, что неисправности в автомобиле должны диагностировать квалифицированные специалисты. Эта статья пригодится, чтобы как можно раньше почувствовать неладное и как можно скорее приехать на СТО.

Что может насторожить

Если шум появляется, когда выжимают сцепление, это шумит выжимной подшипник, на который дали нагрузку. Значит, он изношен, его необходимо заменить. Если шум переходит в лязг и кажется, что вот-вот разлетится, — помимо выжимного подшипника износилась тарельчатая пружина.

Выжимной подшипник продается отдельно, стоит относительно недорого, но для его замены придется снять коробку переключения передач. Обычно при такой неисправности комплект сцепления меняют полностью, чтобы не снимать КПП и не делать все снова через 20 тысяч километров. Если диск сцепления в хорошем состоянии, можно поменять только выжимной подшипник.

Рассылка для автолюбителей и тех, кто подумывает ими стать

Главное о том, сколько стоит владеть машиной, к чему быть готовым и как отстаивать свои права, — в вашей почте дважды в месяц. Бесплатно

Сцепление проскальзывает

При износе фрикционных накладок на диске сцепления падает усилие нажимного диска, поэтому сцепление начинает проскальзывать. С каждым разом ситуация усугубляется. Это не всегда удается почувствовать на ранних стадиях, но в конце концов машина перестает ехать на включенной передаче. Добраться до сервиса не получится, придется вызывать эвакуатор.

Чтобы заранее понять, что фрикционная накладка изношена, двигайтесь на четвертой или пятой передаче, поддерживайте и выжмите педаль газа в пол. Если сцепление пробуксовывает, стрелка тахометра поползет вверх, стрелка спидометра останется на месте, а машина не будет разгоняться. Исправное сцепление не ведет себя так ни при каких условиях.

Важно не затягивать с ремонтом: буксующее сцепление сильно нагревается, есть риск повредить пластиковый корпус выжимного подшипника, сальники коленвала и первичного вала КПП, а значит — потратить больше на запчасти и работы.

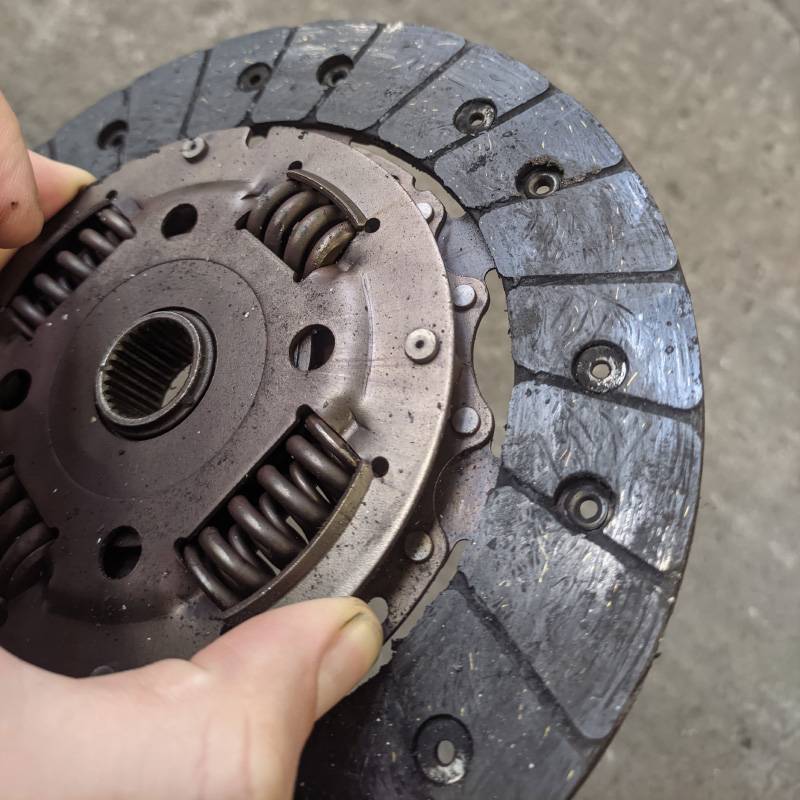

Сильно изношенный диск сцепления, накладки стерты почти до заклепок

При начале движения машина едет рывками

Это может свидетельствовать как о неисправностях привода сцепления, при которых оно отпускается неравномерно относительно педали, так и о повреждениях механизма сцепления.

Еще такой симптом может вызывать сломанная тарельчатая пружина либо маховик, который повело от температуры.

Перегретый маховик и корзина сцепления. Источник: youtube.com

Педаль сцепления не возвращается в исходное положение

Если педаль сцепления осталась в полу и при этом невозможно включить передачу, значит, сцепление не нажалось. Скорее всего, проблема с главным или рабочим цилиндром. Вот почему это может произойти:

  • В контуре сцепления воздух. Воспользуйтесь специальным штуцером, попробуйте прокачать контур сцепления. Также необходимо выявить причину завоздушивания. Возможно, магистраль между цилиндрами негерметична либо потек один из цилиндров.
  • Неисправен главный или рабочий цилиндр. Может износиться уплотнение на поршне, при этом он будет перемещаться в цилиндре, но не сможет создать или воспринять давление тормозной жидкости.

педаль сцепления осталась в полу и при этом передачи спокойно переключаются, но машина не едет — неисправен механизм сцепления:

  • Выжимной подшипник заклинило на втулке. Он не даст корзине отодвинуться обратно и включить сцепление.
  • Тарельчатая пружина сломалась. Она больше не может давить на диск сцепления и замыкать его.

Что-то хрустит в момент включения передачи

Так бывает, когда сцепление не выключено или выключено не до конца. В этом случае проблема с приводом сцепления.

Гидравлический привод. В системе есть немного воздуха, который не позволяет выжать сцепление полностью. Стоит попробовать прокачать контур сцепления.

Механический привод неправильно отрегулирован. Обычно это тросик и шпилька с гайкой.

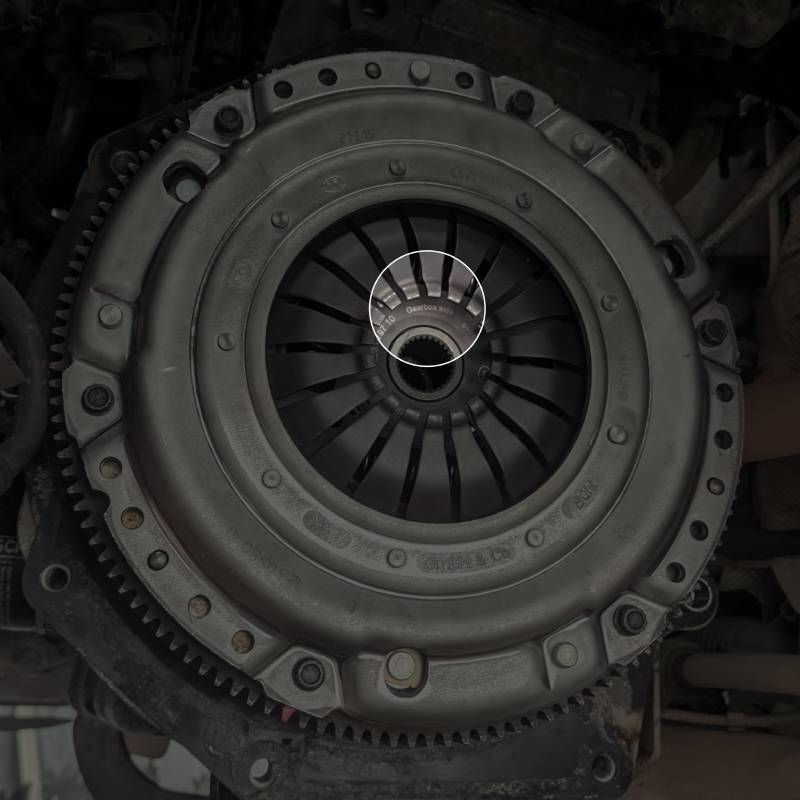

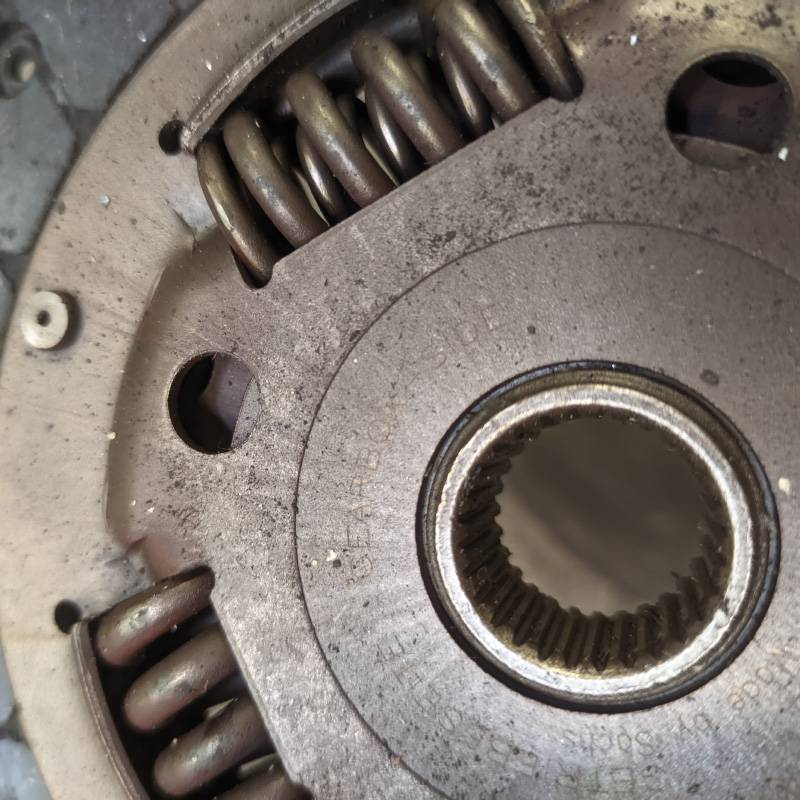

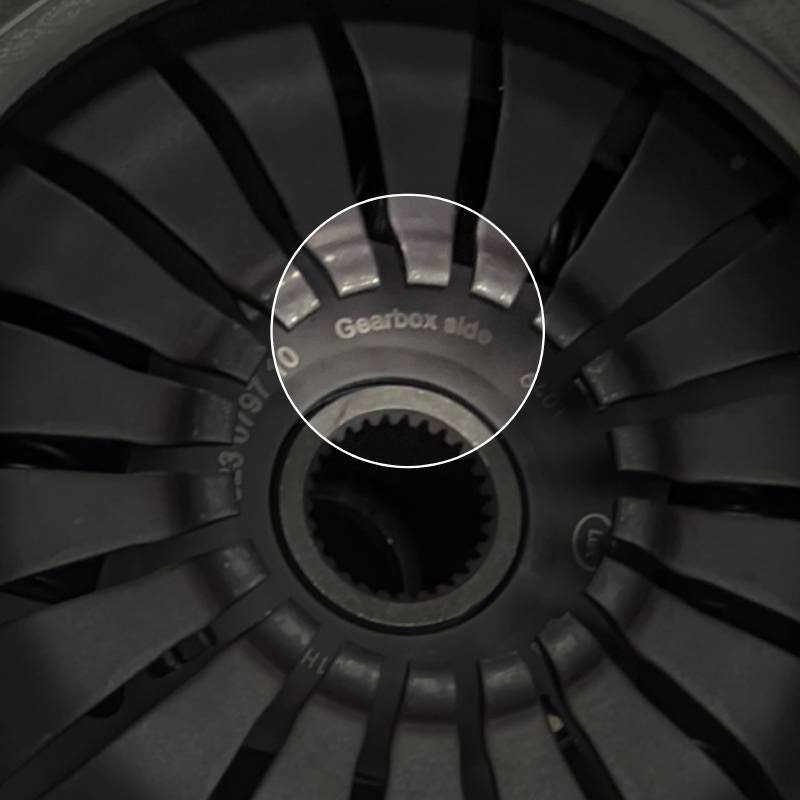

Так бывает, когда диск сцепления установили неправильно. На диске сцепления есть надпись Gearbox Side — чтобы при монтаже никто ничего не напутал и поставил диск правильно, она должна быть обращена к КПП. К сожалению, иногда слесари или владельцы машин ошибаются. Хорошо, что это не всегда возможно: обычно в таком случае корзина просто не встанет на место.

Все основные признаки неисправности сцепления и их причины

Все основные признаки неисправности сцепления и их причины

Сцепление проскальзывает, в салоне пахнет горелым маслом

Так бывает, если негерметичен сальник коленвала или первичного вала КПП. Масло попадает на фрикционные накладки, они этим маслом пропитываются и перестают работать. Появляется характерный запах горелого машинного масла.

Очистить диск сцепления получится, так что его придется заменить.

Все основные признаки неисправности сцепления и их причины

Все основные признаки неисправности сцепления и их причины

Все основные признаки неисправности сцепления и их причины

Сцепление — это одна из важнейших систем любого авто. Это означает, что нужно понимать, как она работает и как функционирует выжимной подшипник сцепления — признаки неисправности которого обязан знать любой автолюбитель. Он выполняет большую роль — передача нажимного усилия на ведущий диск.

Неисправности сцепления – одна из основных и очень часто встречающихся проблем, которые могут случиться в дороге. Как правило, при этом автомобиль попросту останавливается, а двигатель продолжает работать в обычном режиме. Такие поломки не случаются в один момент, зачастую им сопутствуют определенные признаки близкой поломки.

  • Признаки
  • Решаем проблему
  • Видео «Видеоинструкция по установке выжимного подшипника»

Главными признаками приближающейся поломки является его пробуксовывание и неполное его выключение.

Все основные признаки неисправности сцепления и их причины

Во время неполного выключения (педаль выжата) затруднено переключение передач при включенном моторе. Появление шумов и тресков во время включения передач, увеличенный свободный ход педали. Во время пробуксовки сцепления при отпущенной педали чувствуется запах гари, ухудшено движение автомобиля, двигатель перегревается, возрастает расход горючего.

При обнаружении подобных признаков неисправности, в случае, если вы не можете самостоятельно устранить поломку, немедленно отправляйтесь до ближайшего СТО. В случае, если будете добираться самостоятельно, то передвигайтесь не спеша, сильно не газуйте и будьте очень аккуратны при переключении передач. Неплохо бы применять двойной выжим во время переключения.

Все основные признаки неисправности сцепления и их причины

Так же можно прибегнуть к специальному приему. Во время перехода на высшую передачу, необходимо выжать сцепление, рычаг коробки передач необходимо на некоторое время задержать в нейтральном положении. Далее нужно отпустить, затем опять выжать, затем включите нужную вам передачу.

При переключении на низшую передачу, рычаг коробки передач, как и в предыдущем случае, необходимо задержать в нейтральном положении. Далее отпускаем сцепления и чуть жмем на газ, далее снова выжимаем и переходим на необходимую передачу. Если вы сможете освоить подобное переключение скоростей, то существенно снизите нагрузку на сцепление и продлите ресурс КПП.

Решаем проблему

Причин выхода из строя сцепления множество, но в этой статье мы опишем одну из самых распространенных, а именно выход из строя выжимного подшипника.

Все основные признаки неисправности сцепления и их причины

Выжимной подшипник — важная деталь, и как не допустить его поломки и предотвратить неисправности, а в случае, если такое произошло, как правильно его заменить должен знать любой автовладелец.

На выжимной подшипник оказывается влияние лишь тогда, когда выжимается педаль, в этот момент он отведен назад, как будто уводит ведомый диск. Вследствие этого, если долго удерживать сцепление при включенной скорости, появляется нагрузка на подшипник, что может послужить причиной быстрого износа или неисправности. Однако, если правильно пользоваться, то ремонт не понадобится.

Выходил ли у вас из строя выжимной подшипник

  • Нет (100%, 1 Голос)
  • Да (0%, 0 Голос)

Признаки выхода из строя выжимного подшипника

Симптомы износа выжимного подшипника — это типичные стуки при нажатии сцепления, когда мотор работает. Но если данный стук в основном увеличивается при низкой температуре, то волноваться не нужно. Потому что эта деталь сделана из очень прочной стали, которая отличается сравнительно малым расширением. Стакан, в котором находится сам подшипник, наоборот — очень чувствителен к изменению температуры.

Меняем выжимной подшипник

Чтобы произвести замену необходимо:

  • Снять КПП (снятие коробки передач будет описано ниже).
  • Кончики фиксатора расцепляются с муфтой.Фиксатор отсоединяем от муфты
  • Снимаем подшипник с втулки вместе с муфтой.Снятие муфты
  • Снимаем подшипник с муфты, на которой он находится.Отжав лепестки снимаем подшипник
  • Внимательно осмотрите подшипник, который собираетесь поставить. Вращение в нем должно происходить свободно, люфты недопустимы.Перед установкой осмотрите состояние нового подшипника
  • Ставя новый на муфту, позаботьтесь о том, чтобы часть ее внутреннего кольца была направлена в сторону.
  • Закрепите ее в данном положении — для этого предусмотрен специальный фиксатор.
  • Консистентным маслом произведите смазку втулки.
  • Установите подшипник.
  • Муфта должна быть зафиксирована специальным фиксатором.
  • Установите КПП.

Совет: снимать КПП лучше с напарником.

Перед тем, как снять КПП, необходимо снять аккумуляторную батарею и слить трансмиссионное масло, так же должен быть отсоединен стартер. Эти процедуры несложные, поэтому подробно останавливаться на них не будем.

  • Отсоединяем тросик привода сцепления и вынимаем его из кронштейна.
  • Отсоединяем колодку от измерителя скорости, для этого необходимо сжать пружинные зажимы.Отсоединение колодки
  • Откручиваем болты, прикрепляющие кронштейн модуля зажигания к КПП и болты крепления КПП к мотору.
  • В нижней части авто отсоединяем провода, соединяющие колодку с выключателем света.
  • Откручиваем болты, прикрепляющие кронштейн реактивной тяги к КПП.Откручивание болтов крепления кронштейна
  • Ослабляем крепление хомута тяги, отвечающую за переключение передач.
  • Отсоединяем тягу от шарнира штока выбора скоростей.
  • Снимаем приводы колес.Снятие приводов колес
  • Откручиваем гайку крепления КПП к мотору.
  • Откручиваем 3 болта и снимаем крышку картера.
  • Откручиваем болт, соединяющий КПП с мотором.Откручивание болта крепления коробки с мотором
  • Снизу автомобиля отворачиваем гайку крепления левой опоры силового агрегата.
  • Откручиваем гайки крепления задней опоры силового агрегата к кузову.
  • Аккуратно сдвигаем коробку по направляющим втулкам.

Видео «Видеоинструкция по установке выжимного подшипника»

В этом видео в деталях показано устранение такой неисправности, как выход из строя выжимного подшипника.

Если упустить момент выхода из строя выжимного подшипника сцепления, то можно довольно быстро «загубить» корзину и даже маховик.

Существует несколько признаков его неисправности, обнаружив которые нужно быстро загонять машину на яму, эстакаду или подъемник и снимать коробку передач.

На примере сцепления автомобилей ВАЗ 2108, 2109, 21099 попробуем описать их все.

Признаки (симптомы) неисправности выжимного подшипника сцепления

Если прислушаться, со стороны сцепления и коробки передач, во время работы двигателя автомобиля на холостых оборотах, слышен непрерывный отчетливый шум. При выжимании педали сцепления шум пропадает или заметно уменьшается.

Так шуметь и даже выть на холостом ходу может выжимной подшипник, так как его рабочая поверхность всегда прижата к лепестковой нажимной пружине корзины и вращается вместе с ней (сцепление на ВАЗ 2108, 2109, 21099 беззазорное). Причина шума — неисправность подшипника, связанная с вытеканием из него смазки, после чего появляется выработка с люфтом, и он начнет издавать звуки при вращении своей подвижной части.

Все основные признаки неисправности сцепления и их причины

Детали сцепления автомобилей ВАЗ 2108, 2109, 21099

Но, такой шум может издавать и первичный вал коробки передач, который так же  вращается на холостом ходу.

Чтобы определить, что именно шумит на холостом ходу — выжимной или подшипник вала проделаем следующее.

Отсоединяем трос  от вилки привода выключения сцепления. Запускаем двигатель и оставляем его работать на холостых. После чего немного поворачиваем вилку по часовой стрелке. Выжимной подшипник выйдет из соприкосновения с диафрагменной нажимной пружиной корзины сцепления и звук должен исчезнуть. Вой исчез – выжимной неисправен и подлежит замене. Если не исчез, предстоит снятие коробки и замена подшипника первичного вала, либо замена в ней масла на более качественное или густое.

Все основные признаки неисправности сцепления и их причины

Проверка исправности выжимного подшипника сцепления на автомобилях ВАЗ 2108, 2109, 21099

Появляется шум и вой при нажатии на педаль сцепления.

В случае, если из картера сцепления, при нажатии на его педаль, доносится воющий звук, то, наверняка вышел из строя выжимной подшипник. Если отпустить педаль, шум пропадает или уменьшается.

Затрудненное переключение передач.

Это происходит если подшипник подклинивает или вообще заклинил. При контакте с пружиной «корзины» он не будет вращаться вместе с ней и будет ее стопорить. Из-за этого нормально выжать (отключить) сцепление не получится. Двигатель будет глохнуть, «воткнуть» передачу станет практически не возможно. Как следствие, в зоне контакта с выжимным подшипником на кольцевой лепестковой пружине «корзины», начнется усиленный износ. Через непродолжительное время «корзину» придется заменить.

Все основные признаки неисправности сцепления и их причины

Кольцевая выработка в месте контакта нажимной пружины «корзины» сцепления и выжимного подшипника

Примечания и дополнения

Каталожный номер для замены выжимного подшипника сцепления автомобилей ВАЗ 2108, 2109, 21099 это 2110-1601180.

Еще статьи по сцеплению автомобилей ВАЗ

— Корзина сцепления автомобиля ВАЗ 2108, 2109, 21099

— Как сжечь сцепления автомобиля?

— Ведомый диск сцепления автомобиля ВАЗ 2108, 2109, 21099

— Почему возникают рывки при работе сцепления

— Пробуксовывает (буксует) сцепление, причины неисправности

Подписывайтесь на нас!

Существует несколько признаков по которым можно самостоятельно определить, что пришла пора менять сцепление на автомобиле.

На примере сцепления автомобиля ВАЗ 2109 (2108, 21099) определим признаки по которым можно понять, что оно неисправно и требует замены.

Как определить, что пришла пора менять сцепление на автомобиле?

Чаще всего в сцеплении выходит из строя ведомый диск и выжимной (нажимной) подшипник. Но бывает, что ведущий диск и лепестки нажимной пружины «корзины» так же изнашиваются. Срок их службы зависит от качества изготовления деталей, условий эксплуатации и манеры езды, но в среднем это 100.000 км пробега.

Вот список признаков обнаружив которые нужно задуматься о скорой замене сцепления.

Стало сложно тронуться с места.

Если раньше педаль сцепления можно было плавно отпустить (при небольшом газе) и автомобиль трогался с места. То теперь такой номер не прокатывает. При отпускании педали сцепления происходит рывок или даже несколько рывков и двигатель автомобиля глохнет. В результате, чтобы более менее приемлимо стартовать, нужно значительно повышать обороты двигателя педалью газа и лишь потом отпускать педаль сцепления.

Все основные признаки неисправности сцепления и их причины

Рабочие поверхности маховика, нажимного и фрикционные накладки ведущего диска сцепления при движении автомобиля должны быть плотно прижаты друг к другу и не проскальзывать, обеспечивая плавную и ровную передачу крутящего момента

Все это происходит, если по каким-то причинам ведущий диск не до конца прижимает ведомый к маховику и сцепление пробуксовывает («буксует») — ведомый диск проскальзывает относительно маховика. Передача крутящего момента от двигателя на колеса происходит прерывисто и недостаточно.

См. «Признаки пробуксовки сцепления автомобиля».

Автомобиль стал плохо ускоряться.

При ускорении после старта с места, при разгоне в движении, после нажатия на педаль «газа», двигатель набирает обороты (стрелка тахометра зашкаливает) – «ревет», а автомобиль не ускоряется или ускоряется с неохотой и некоторой задержкой. Особенно это становится заметно при подъеме в гору. Приходится постоянно поддерживать высокие обороты двигателя, чтобы обеспечить приемлемую динамику. Такого рода пробуксовка может сопровождаться запахом пригоревших накладок и заметным повышением расхода топлива.

Все основные признаки неисправности сцепления и их причины

На начальном этапе выхода сцепления из строя снижение динамики не так заметно, но прогрессирует эта неисправность достаточно быстро. В ряде случаев хватает и пятнадцати минут движения чтобы в полной мере ощутить полную беспомощность на дороге.

Момент срабатывания сцепления стал слишком высоко.

Если раньше сцепление «схватывало» чуть выше пола, то теперь приходится приподнимать ногу, чтобы поймать момент срабатывания. Он переместился ощутимо высоко.

Зашумел выжимной.

См. «Признаки неисправности выжимного подшипника сцепления».

Так же передачи могут плохо переключаться если сцепление не полностью выключается — «ведет». Но в таком случае скорее всего менять ни чего не придется, а только нужна регулировка привода.

Таким образом по перечисленным признакам (симптомам) можно определить, что пришла пора менять сцепление.

Но, обнаружив эти их, не стоит сразу бросаться покупать запчасти и производить замену. Для начала стоит  провести проверку работоспособности сцепления. Вот, для примера, один из пунктов этой проверки.

Двигаясь на третьей или четвертой передаче, со скоростью 40-50 км/ч резко нажимаем на педаль «газа». Если обороты двигателя выросли , а автомобиль ускоряется вяло, то сцепление «буксует» (ведомый диск проскальзывает между маховиком и нажимным диском) и требует регулировки или замены. Об этом так же может свидетельствовать сразу появившийся специфический запах пригоревших в результате пробуксовки фрикционных накладок ведомого диска.

После такой проверки проводим регулировку привода сцепления в надежде, что все-таки удастся избежать работы по его замене.

Все основные признаки неисправности сцепления и их причины

Простая проверка правильности регулировки сцепления ВАЗ 21083 (21093, 21099) при помощи рулетки — норма от пола до нижнего края площадки педали 18-20 см

Если регулировка не помогла (не удается точно выставить размеры или регулировки не хватает надолго), то загоняем автомобиль на яму или подъемник и производим замену.

— Замену сцепления можно выполнить в нескольких вариантах. Например, в одном случае, меняется только ведомый диск, корзина и выжимной не меняется. Такой вариант оптимален если пробег автомобиля не слишком большой (нажимной диск «корзины» еще без выработки, выжимной подшипник не шумит), сцепление до этого еще не заменялось, либо по каким-то причинам вышел из строя только ведомый диск (подгорел, замаслился, отслоились или покоробились накладки, разболтались демпферные пружины). Еще один довод в пользу такой замены — новый полный комплект сцепления по качеству может быть хуже «родного».

Сразу следует сказать, что принимать решение о замене только ведомого диска желательно принимать только после визуальной и тактильной оценки состояния рабочей поверхности нажимного диска «корзины» и маховика (выработка, царапины).

Второй вариант — замена полного комплекта сцепления («корзина», нажимной диск и выжимной подшипник).

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

— Устройство и принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099

— Откуда появляется шум при работе сцепления автомобиля?

— Выжимать сцепление при пуске двигателя или нет?

— Неисправности сцепления автомобилей ВАЗ

Выжимной подшипник является одним из основных элементов сцепления в машине. Его износ и поломка приведет к неполадкам в работе системы, в результате чего потребуется замена устройства. В этой статье мы расскажем о том, какие характерны для выжимного подшипника признаки неисправности и чем для автомобиля чреват выход из строя этой детали. Виды выжимных подшипников Причины и признаки поломки Как проверить выжимной подшипник Меняем выжимной подшипник Последствия выхода из строя Как продлить ресурс? Видео «Руководство по замене и смазке детали»Виды выжимных подшипниковПрежде чем узнать, по каким причинам происходит выход из строя и какие проблемы принесет изношенность подшипникового устройства для автомобиля Акцент или другой модели, разберем разновидности деталей.На сегодняшний день в системах сцепления и переключения передач используются два типа устройств:Шариковые или роликовые. Механические детали, при работе которых усилие передается посредством жесткой связки тяг.Гидравлические элементы. В таких устройствах усилие передается посредством гидравлики. Это позволяет водителю легче выжимать педаль сцепления. Гидравлическими подшипниками оснащаются почти все новые автомобили.Механические. Практически не используются. Ранее такими деталями комплектовались автомобили российского производства.Предназначение устройства заключается в бесперебойном обеспечении соединения и разъединении дисков сцепления, когда водитель жмет на педаль.Принцип действия следующий:Посредством воздействия нажимного диска ведомый вал прижимается к маховику сцепления.В системе возникает давление, которое подается на нажимной вал, это обеспечивается посредством использования диафрагменной пружины. На ее внутренние лепестки воздействует подшипниковое устройство.Деталь перемещается, в результате чего возникает разъединение валов посредством воздействия вилки.Пользователь Алексей Романов обнародовал ролик, который позволит разобраться в принципе действия системы сцепления и выжимного подшипника.Причины и признаки поломкиЕсли подшипник развалился или только выходит из строя, это приведет к неполадкам в работе системы сцепления.Если подшипник неисправный, обычно это обусловлено тем, что устройство износилось в результате постоянного использования в условиях высоких нагрузок. Зачастую причиной изношенного и сломанного устройства является долговременное удерживание педали сцепления с включенной скоростью. Когда водитель допускает такую ошибку, простаивая в пробках, на устройство возлагаются большие нагрузки, что приводит к его поломке. Почему еще детали выходят из строя, так это по причине естественного износа. Если неисправен подшипниковый элемент, определить это можно по некоторым симптомам.Какие характерны для выжимного подшипника признаки неисправности:Основной признак вышедшего из строя компонента заключается в появлении постороннего звука. Обычно это шум или стук, который можно услышать, выжимая педаль сцепления автомобиля. Тип звука может быть разным. Иногда устройство тихо шумит, хрустит, потрескивает или сильно стучит. Чем громче будет звук, тем больше вероятность, что устройство износилось и развалилось.Если деталь не пищит, признаки могут проявиться в сложностях управления машиной. Иногда водителю не удается включить определенную скорость. В некоторых случаях, когда автомобиль начинает движение, он нехарактерно дергается.Пробуксовка или неполное выключение сцепления. Когда водитель отпускает педаль, происходит пробуксовка, при этом появляется запах гари.Свободный ход педали стал больше. Динамика транспортного средства ухудшается, автомобиль двигается неравномерно.Иногда выход из строя выжимного подшипника приводит к увеличению расхода горючего и даже перегреву двигателя.Каналом «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» опубликован ролик, из которого вы можете узнать о неисправностях, а также диагностике выжимного подшипникового устройства.Как проверить выжимной подшипникКак узнать, что устройство нуждается в замене:Запустите мотор транспортного средства. Послушайте, как работает машина, нет ли посторонних звуков.Нажмите ногой на педаль сцепления. Если после запуска двигателя появились шумы, а затем при выжимании сцепления они пропали, то следует выполнить детальную диагностику системы трансмиссии. Если звуки остались такими же или стали громче, то менять надо подшипниковое устройство.Меняем выжимной подшипникПодробнее о том, как снять с муфты и демонтировать подшипниковое устройство:Выполните демонтаж коробки передач. Это обеспечит свободный доступ ко всем узлам и элементам системы трансмиссии и сцепления.Выведите из зацепления с муфтой пружинное крепление. Для этого воспользуйтесь отверткой или другим подручным инструментом.Выполните демонтаж вышедшего из строя выжимного подшипника с направляющей втулки. Для этого потребуется отжать 4 фиксатора пружинного крепления и извлечь его. После демонтажа устройства с муфты внимательно осмотрите устройство на предмет наличия дефектов и неполадок. Удостоверьтесь в том, что деталь вышла из строя и нуждается в замене.Прежде чем произвести смену и выполнить монтаж нового подшипника, его надо проверить. Задержки при вращении устройства не допускаются, как и зазоры. Если деталь работоспособна, то поставьте на место муфту. При монтаже проследите за тем, чтобы внутренняя выступающая часть кольца была направлена в сторону. После монтажа элемент надо зафиксировать креплением.На направляющую наносится смазочный материал, после чего производится установка подшипникового устройства. Деталь крепится при помощи держателя.Производится монтаж снятой коробки передач, проверяется работоспособность устройства.Процедура демонтажа коробки передач может выполняться по-разному в зависимости от конструктивных особенностей машины. Выполнять снятие агрегата следует с помощником. Перед демонтажем производится отключение и снятие аккумулятора машины, а также слив трансмиссионной жидкости.Как снять коробку передач:Отключите трос привода педали сцепления. Извлеките его из кронштейна.Отсоедините колодку с проводами от датчика скорости, установленного на коробке. Будьте осторожны, чтобы не повредить разъем. Для отключения нажмите на фиксаторы.Выкрутите гаечным ключом болты, которые фиксируют кронштейн модуля зажигания к коробке передач. Также открутите винты, крепящие трансмиссию к силовому агрегату.Снизу коробки передач вы увидите разъемы, их надо отключить.Выкрутите все винты, которые фиксируют кронштейн реактивной тяги к корпусу коробки передач. Необходимо ослабить фиксатор хомута тяги, которая предназначена для переключения скоростей. Отключите этот элемент от шарнира.Выполните демонтаж приводов колес. Открутите еще одну гайку, которая фиксирует коробку передач к двигателю.Выкрутите три винта и демонтируйте крышку картера КПП. Остается открутить еще один болт, который крепит агрегат к двигателю.Под днищем машины найдите гайки, которые фиксируют левую и заднюю опору ДВС машины. После этого коробку передач надо осторожно сдвинуть по направляющим. Демонтаж КПП выполняется с помощью напарника. Поменяйте выжимной подшипник и установите коробку передач на место. Залейте новое масло.Последствия выхода из строяЧто касается последствий, то если устройство ломается, это приведет к появлению нехарактерного для работы автомобиля шума. Со временем гул может усиливаться. Появится треск, хруст. В результате, когда подшипник полностью износится и развалится, возникнут сложности с включением передач. Водителю будет трудно переключать рычаг коробки. Со временем переключение скоростей станет невозможным.Как продлить ресурс?Чтобы увеличить срок службы устройства, необходимо ездить по ровным дорогам. В нашей стране это условие соблюдать проблематично. Учитывайте, что неровные дороги разрушают не только ходовую часть транспортного средства, но и систему сцепления. Поэтому регулярная езда по бездорожью опасна и для подшипников. Не допускайте ошибок при эксплуатации авто. Когда машина стоит на светофоре, не надо выжимать педаль сцепления и включать первую передачу, если вы не планируете двигаться. Делать это надо только вначале движения, поскольку деталь работает в условиях высоких нагрузок. Увеличить ресурс эксплуатации устройства позволит его регулярная смазка.Видео «Руководство по замене и смазке детали»Канал «Ремонт Двигателя! И интересное!» предлагает ознакомиться с процедурой замены выжимного подшипникового устройства и его смазкой в своем ролике.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

А еще интересно:  Инструкция замены лобового, бокового и заднего стекла на Шевроле Нива
Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
