Сход развал на ниве своими руками 21213

Если вы оказались за чертой городка, в поселке либо деревне, где понятия не имеют о том, что такое щит для регулировки колесной базы. Либо линейка регулировки угла схождения колес. А ведь не так и издавна, разрушение схождение своими руками являлась обыденной технологической операцией. Правда и машины тогда были поординарнее, и автосервис отсутствовал.

Угол развала колес проверяется обычно при помощи отвеса и линейки на горизонтальной площадке. Но тут есть неудобство; нелегко найти такую площадку. Между тем ее может заменить любая ровная поверхность, если провести два измерения — когда машина стоит в одном, а затем во встречном направлении, опираясь колесами на одни и те же места. Сложив и разделив пополам полученные в первом и во втором случаях величины углов, определим истинное значение угла развала колес, поскольку угол наклона площадки сам собой исключится (в первом положении он прибавится к измерению, во втором — отнимется).

Информацию по регулировке нашёл в книге Вахламов В.К. Автомобиль «Нива» ВАЗ-2121: Учеб. пособ. для учащихся ПТУ. -2-е изд., перераб. и доп. -М.:
Транспорт, 1987 г.

Внимание!!! Приспособления для Нивы на соболевских дисках, резина 235/60 R16, на других дисках возможно изменение размеров приспособлений.

Приспособление для регулирования развала:

Изготовлен и профильной трубы 20х40 мм, сверху приварен кусочек электрода для фиксации отвеса. По бокам приварены пластины из стали 1,5 мм.

Приспособление для регулировки схождения:

Изготовлено из профильной
трубы 20х20мм, болты 8х100 — 2 шт., для болта к трубе приварены гайки М8. Болт М8 должен находиться на уровне середины диска.

Я выставлял отклонение 1,5-2 мм отвеса от кронштейна (могу ошибаться, надо ещё пересчитать через тангенс угла).

Регулируем схождение колёс:

Выставляем схождение 2-4 мм.

После этого машина хорошо держит дорогу и рулится.

Из книги Ремонтируем Нива ВАЗ-21213, -21214, издательство За рулём:

Дополнение от 19.10.09, автор Pilot.

Нужно не забыть установить машину на идеально ровную поверхность!!! Можно попробовать поставить машину на толстые швеллеры, которые предварительно выровнять по строительному уровню.

Основные параметры для развала схождения колес

Итак, волею судеб вы оказались в населенном пт, в каком отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

Или для вас придётся поменять амортизатор, или отремонтировать подвеску, к примеру, шаровую опору. В любом из этих случаев после ремонтных работ необходимо сделать разрушение схождение колес. А где сделать разрушение схождение? В гараже бывшего совхоза компьютерный щит регулировки колес как-то не прижился. А вот стародавняя линейка регулировки угла схождения найдётся непременно.

Зачем нам необходимо будет делать, хотя бы простый разрушение схождения своими руками? А чтоб можно было ехать и управлять автомобилем, и чтоб доехать до автосервиса на колесах с обычным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

• Развалом колёс именуется угол меж вертикалью колеса и плоскостью вращения колеса. При отрицательном развале колесо ориентировано вовнутрь вертикали верхней частью, а при положительном развале высшая часть колеса направляется наружу.
• Схождением колес именуется угол меж направлением движения и плоскостью вращения колеса. Схождение колес измеряется в миллиметрах либо в градусах/минутках.

Параметры развала схождения для управляемых колес:

• Углом поперечного наклона именуется угол меж проекцией оси поворота на вертикальи поперечную плоскость колеса.
• Продольным углом наклона оси поворота колеса (кастр) именуется угол меж проекцией оси поворота колеса на продольной плоскости и вертикалью. Кастр при проведении правильной регулировке разрушение схождения колес, обеспечивает самовыравнивание колеса за счёт скорости. Обычный кастр равен 6 0.

Что это и зачем нужно

Развал и схождение колес – это основные методики регулирования или выпрямления колес. Со временем, в зависимости от условий эксплуатации Нивы Шевроле, колеса начинают искривляться в разные стороны, что негативно сказывается на ходовке, рулевом управлении и на самой резине, но об этом позже.

Итак, развалом называют угол, который показывает отклонение центральной плоскости колеса от перпендикуляра к горизонтальной плоскости. Если простыми словами, то это параметр, который указывает перекос колес внутрь или наружу. Развал может быть отрицательным или положительным. Отрицательный развал свидетельствует о том, что колеса на Ниве Шевроле наклонены внутрь, а положительный, наоборот, наружу.

Сход – это угол между плоскостью оборота колеса и линией направления движения. Схождение также может быть положительным или отрицательным. Положительное схождение означает, что колеса повернуты внутрь, то есть расстояние между передними точками меньше, чем задними, а отрицательное, наоборот, наружу.

Последствия нарушенного развала и схождения

Развал и схождение – это основные процедуры, которые выполняются на любых СТО. К тому же услуга эта не очень дорогая, поэтому ее может позволить себе выполнить каждый автовладелец. Но вот чтобы убедиться в том, что мастера на СТО все выставили правильно, следует разбираться в принципе регулировке. Но прежде выясним, что страдает в первую очередь, если один из данных показателей на Ниве Шевроле нарушен.

Если нарушен развал колес на Ниве Шевроле, то – это приводит к неравномерному и быстрому износу протектора шин. К тому же неправильное положение колес приводит к проблемам управления автомобиля.

При нарушенном схождении колес возникает также неравномерный износ шин. При положительном схождении быстрому износу подвергается наружная часть шины, а при отрицательном – истирается внутренняя сторона протекторов.

Последствия неправильной регулировки

Когда нужна регулировка колес

Развал и сход колес на Ниве Шевроле, собственно, как и на других автомобилях, потребуется выполнять в следующих ситуациях:

• когда производился ремонт или замена ходовой части;
• подвески;
• рулевого управления;
• после установки амортизаторов и пружин;
• после ремонта шаровых опор, сайлентблоков и т.п..

Также на проверку и регулировку развал-сход колес необходимо заезжать на СТО, когда на дороге была поймана хорошая яма. Конечно, после попадания в яму устранить проблему путем регулировки развала и схождения не обойтись, но – это самое первое, что необходимо сделать. Особенно важно это для автомобилей, которые преодолевают трассы в условиях бездорожья. Хоть на таких автомобилях подвеска рассчитана к агрессивным условиям, но ведь ничто не вечно. Также как утверждают мастера на СТО, автомобили требуют регулировки колес каждые – 5-10 тысяч км пробега, но все зависит от характера эксплуатации.

Для балансировки колес

Случается, что для самостоятельной статической балансировки колес автомобиля не удается найти грузика нужного веса. Из этого положения можно выйти, если вместо одного грузика требуемого веса устанавливать два или четыре. Расстояния между ними определяем по номограмме, составленной для 13-дюймовых колес («Жигули», «Москвич», «Запорожец»).

Когда требуется регулировка

Нарушение схода и развала может произойти в связи с:

Диагностика Узнать о проблемах с углами установки колес возможно несколькими способами различной степени точности:

Для определения угла схождения используется отвес.

В качестве условий, необходимых для получения истинных сведений: обеспечить нормативное давления во всех шинах, обеспечить правильность геометрических размеров дисков, установить машину на ровную площадку, нагрузить автомобиль 320 кг на сидячих местах и 40 кг в багажнике. В данных условиях необходимо достичь указанных значений:

Сход развал своими руками ВАЗ 2121

Разрегулированный сход-развал на Ниве 2121, как и других автомобилях, оборачивается последствиями различной тяжести: от преждевременного износа покрышек до ухудшения курсовой устойчивости и управляемости.

Чтобы подобного не произошло, рекомендуется регулярно проверять углы установки колес, а также производить настройку схода-развала своими руками, учитывая особенности модели.

Полезное видео

Устройство и замена рулевых тяг и наконечников на Ниве Шевроле своими руками

Нива 2121 отвязка переднего моста своими руками: разбираем плюсы и минусы, чертежи и пошаговая инструкция

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками

Регулировка схождения

Для регулировки используется спец-приспособление 67.7813.9504 и 13 мм ключ.

Ослабьте гайки и стяжные хомуты рулевых тяг.

Установите требуемые длины рулевых трапеций слева и справа.

После завершения регулировки стяжные хомуты затягиваются в положении – прорезью в сторону багажника, не допуская соприкосновения кромок и отклонения от продольной оси более 60º.

Углы установки передних колёс

t – угол продольного наклона оси поворота; М – центр колеса; Y – угол развала колес; δ – угол поперечного наклона оси поворота; М – центр колеса;

Б–А – схождение передних колес; А и Б – расстояние (мм) между колесами спереди и сзади; δs – угол схождения передних колес; S – колея.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, угол развала и угол схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

Угол продольного наклона оси – угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке – уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Для того чтобы облегчить себе регулировку схождения колес, развала и продольного наклона оси поворота, следует тщательно выполнять все ремонтные работы. Если при сборке были повторно использованы прежние регулировочные шайбы, то углы развала и продольного наклона оси поворота должны оставаться достаточно точно отрегулированными.

Угол развала колёс – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Схождение колёс – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь – схождение колес.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кгс (4 человека в салоне и 40 кгс груза в багажнике) углы установки колес должны находиться в следующих пределах:

Сход-развал Нива своими руками

Для того, чтобы сделать развал схождение в полевых условиях, вам понадобится: площадка (ровная, ещё лучше со смотровой ямой), стандартный набор инструментов, мел, шнур-отвес, линейка.

• выставить колеса в положение движения прямо.
• мелом сделать отметки на колесе по диаметру вверху и внизу.
• прикладываем к крылу шнур с отвесом и в месте меток измеряем расстояние от обода до шнура. Разница в измерении должна быть ±3 мм.
• прокатить авто вперед, чтобы метки повернулись на 90 0 и повторить процедуру замера (это делается для чистоты проведения замеров, т.к. ни крыло, ни колесо, ни площадка не являются идеально ровными).
• снять колесо, отпустить два болта крепления кронштейна поворотного кулака и амортизатора.
• сдвигаем поворотный кулак наружу или внутрь на расстояние и в направлении полученное в результате замеров.
• закрепить кронштейн и колесо на место.

Этой процедурой мы добьёмся правильной установки угла развала колеса. Допускаются следующие погрешности нормы угла развала переднего колеса: заднеприводные авто. 1/3 мм; переднеприводные авто.1/1 мм.

Видео 2

Для исправления углов на Ниве 21214 производится изменение числа регулировочных прокладок, установленных на оси верхнего рычага. Так, при использовании шайб из металла 0,75 мм значения будут варьироваться в соответствии с таблицей:

Чтобы провести настройку, откройте капот и ослабьте гайки крепления верхнего рычага с помощью 19 мм накидного ключа.

В зависимости от зафиксированного отклонения, удалив или добавив, установить необходимое количество прокладок, затянуть гайки моментом 70-80 Н*м и произвести повторный замер.

Углы установки колёс

Для того чтобы облегчить себе регулировку схождения колес, развала и продольного наклона оси поворота, следует тщательно выполнять все ремонтные работы. Если при сборке были повторно использованы прежние регулировочные шайбы, то углы развала и продольного наклона оси поворота должны оставаться достаточно точно отрегулированными. Угол развала колёс – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора. Схождение колёс – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного). Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Изменение углов развала и продольного наклона оси поворота при изменении количества шайб толщиной 0,75 мм на болтах крепления оси верхнего рычага

Регулировка развал-схождения в НИВА-ВАЗ-2121-21213-21214-2131

После ремонта подвески и замены многочисленных узлов ВАЗ-2121 наступило время произвести регулировку развал-схождение колес. Уже не то время, что бы подобную процедуру выполнять самостоятельно и я направился в автосервис с передовыми технологиями по развал/схождению 3D. При выполнении работы, специалисту автосервиса не удалось получить необходимые углы развала колес и даже при полностью убранных шайбах, угол развала правого и левого колес составлял минимум по +1,10 градуса, что разумеется не укладывается в допустимые пределы.

Информация с экрана монитора стенда развал-схождение

Не раз поразмыслив о сложившейся проблеме, о возможных причинах и о способах ее устранения — пришел к следующему решению. Для получения «правильных» углов развала колес необходимо установить нижние шаровые опоры от Шевроле Нивы, т.к. у них палец смещен относительно отверстий крепления в сторону отрицательного развала. Приобрел две шаровые опоры от Шевроле Нивы, изготовителя «Самара-Запчасть».

Шаровая опора Шевроле Нива от Самара-Запчасть

Наглядно видна разница между шаровой опорой Нива 2121/21213/21214 и Шевроле Нива (Нива 21214М).

Слева Нива 2121/21213/21214, справа Шевроле Нива (Нива 21214М)

Вооружившись съемниками, а их благо у меня достаточно, приступил к выполнению работы.

Самое ценное — это рабочий инструмент под рукой

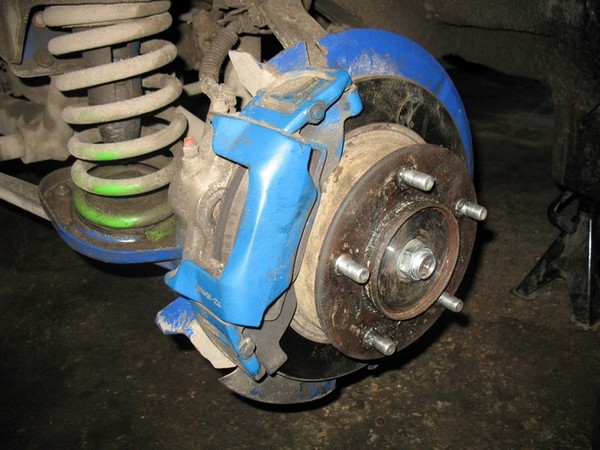

Отделяем колпачок от ступицы. Отворачиваем регулировочную гайку подшипников передней ступицы. Вывешиваем и снимаем переднее колесо.

Устанавливаем упор под нижний рычаг.

Ключом «на 13» отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Вынимаем болты и отводим поворотный кулак с шаровой опорой от нижнего рычага. Головкой или накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку и съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Собираем и устанавливаем шаровую опору в обратной последовательности.

Затягиваем гайку ступицы динаметрическим ключом (в моем случаи с моментом 200 Н*м)

Держим путь к специалистам автосервиса по установке углов развал-схождение колес.

Информация с дисплея монитора по приезду

Информация с дисплея монитора после выполнения работы

Полученные результаты не могут не радовать

Количество добавленных регулировочных шайб.

Нерегулируемая ступица НИВА

Здравствуйте скажите какое количество шайб должно быть на верхнем рычаге нива21214.

именно то, которое необходимо для правильной регулировки.

Видео, схождение своими руками

Ниже описано, как сделать сход развал самому.

Проверка и регулировка углов установки передних колёс

Углы установки, сход-развал (Travel)

Схождение передних колёс под нагрузкой* 2250 Н (225 кгс) — — — 0±1 мм

Развал передних колёс под нагрузкой* 2250 Н (225 кгс) — — — 0’30’±30’ град.

Продольный наклон оси поворота колеса под нагрузкой* 2250 Н (225 кгс) — — — 3’40’±30′ град.

* Нагрузка распределяется по салону автомобиля: по 75 кг на передних сиденьях и 75 кг по центру заднего сиденья.

1. Для проверки и регулировки углов установки передних колес рекомендуется использовать стенды типа ПКО – 4, SAK – 1600 фирмы SUN или аналогичные им.

Перед проверкой и регулировкой углов установки колес техническое состояние автомобиля должно соответствовать следующим требованиям:

— люфт рулевого колеса при работающем двигателе не должен превышать 5° или 20 мм по ободу колеса;

— осевой зазор в подшипниках ступиц передних колес должен быть от 0,02 до 0,15 мм;

— зазор в верхнем шаровом пальце не должен быть более 0,7 мм;

— не допускаются вмятины и деформация ободьев колес, деформация и трещины рычагов, растяжек и шарниров передней и задней подвесок (осмотр визуальный);

2. Подготовить прибор для проверки и регулировки углов установки передних колёс к работе в соответствии с инструкцией по эксплуатации прибора.

2.1. Установить автомобиль на рабочее место и затормозить стояночным тормозом.

2.2. Прожать подвеску 2-3 раза для самоустановки узлов передней подвески, прикладывая по вертикали усилием рук нагрузку от 400 до 500 Н (от 40 до 50 кгс) сначала к заднему, затем к переднему бамперам.

2.3. Проверить углы установки передних колес. Значения углов установки передних колес для снаряженного автомобиля и автомобиля под нагрузкой 225 кгс (2 человека на передних сиденьях и один на заднем) приведены в таблице 1. Проверку производить согласно инструкции по эксплуатации прибора. При отклонении значений параметров от приведенных в таблице, произвести их регулировку.

3.1. Отрегулировать углы продольного наклона оси поворота и развала колес. Регулировку производить путем изменения количества регулировочных шайб 1, рис.1, на болтах 3 согласно таблице 2.

Рис.1. Узел регулировки углов развала и продольного наклона оси поворота передних колес: 1 — шайбы регулировочные; 2 — гайка крепления оси верхнего рычага; 3 — болт крепления оси верхнего рычага; 4 — кронштейн поперечины; 5 — ось верхнего рычага.

3.1.1 На основании результатов измерения по п.2.3 и справочной таблицы 2 рассчитать необходимое для снятия или установки количество регулировочных шайб.

3.1.2 Отвернуть гайки 2 крепления оси 5 верхнего рычага до свободного снятия регулировочных шайб (ключ кольцевой 19, головка сменная 19, вороток и удлинитель).

3.1.3. Удалить или установить рассчитанное количество регулировочных шайб на каждый болт крепления оси верхнего рычага согласно результатам проверки по п.2.3 и таблице 2. Данные в таблице 2 приведены для регулировочных шайб, дет.2101- 2904225, толщиной 0,5 мм (молоток, плоскогубцы, отвертка плоская).

3.1.4 Затянуть гайки крепления оси верхнего рычага.(головка 19).

Момент затяжки гаек от 70 до 80 Н.м (от 7,0 до 8,0 кгс.м)

3.1.5 Выполнить операции по п.2.3.

3.1.6 Повторить операции пп.3.1.3 — 3.1.5 для другого переднего колеса автомобиля.

3.2 Отрегулировать схождение передних колес.

3.2.1 Ослабить гайки 1, рис.2, стяжных хомутов 4 и, поворачивая резьбовые муфты 2, установить длины рулевых тяг 5 и 7, при которых схождение передних колес будет соответствовать параметрам, приведенным в таблице 1. После регулировки длин рулевых тяг спица рулевого колеса должна находится в горизонтальном положении (ключ гаечный 13, ключ кольцевой 13, ключ 67.7813-9504 для стяжной муфты рулевых тяг).

Рис.2. Элементы рулевого управления: 1 — гайки стяжных хомутов; 2 — муфта регулировочная; 3 — наконечник рулевой тяги правый; 4 — хомуты стяжные; 5 — тяга рулевая правая; 6 — наконечник рулевой тяги левый; 7 — тяга рулевая левая; 8 — тяга рулевая средняя.

4.2.2. Установить стяжные хомуты прорезью в сторону задней части автомобиля с отклонением от горизонтальной плоскости автомобиля вверх или вниз не более 60° и в таком положении затянуть их. При затянутых гайках кромки прорезей стяжных хомутов не должны соприкасаться (ключи 13).

4.2.3 Выполнить операции по п.2.3.

Регулировка схождения колес производится специальной телескопической линейкой. Обязательно ровная поверхность и колеса в направлении «прямо».

• мелом на внутренней стороне покрышки, вплотную к диску на обоих колесах ставим метки – точки.
• линейка устанавливается концами в эти точки так, чтобы не касаться никаких деталей кузова, подвески и т.д., и фиксируется. При этом «0» совмещаем с неподвижным указателем шкалы.
• чуть двигаем авто вперед, так, чтобы линейка смещалась назад, не касаясь никаких деталей.
• проверяем показания. Расстояние между колесами стало меньше – укорачиваем рулевые тяги, если больше, то удлиняем рулевые тяги. Регулируем длину тяг с помощью муфты.

Таким образом, проведенная регулировка развала схождения колес своими руками в полевых условиях, позволит вам более-менее благополучно добраться до ближайшего автосервиса и выполнить контрольные замеры развала схождения на стенде.

Удачи вам при проведении операции «развал схождение колес своими руками».

Регулировка схождения на «Ниве»

Когда отмечен интенсивный износ боковых дорожек у шин на передних колесах, то используют метод постепенной подрегулировки «на клей». Для этого на сухую и обезжиренную поверхность изношенной дорожки наносят полоску клея «Момент» длиной около 150 мм. После небольшого пробега (6 км) проверяют. Если клей стерся, то муфту тяги поворачивают на несколько оборотов. И так повторяют до тех пор, пока клей не будет оставаться на местах, где не должно быть износа.

Как сделать сход развал на ниве

Информацию по регулировке нашёл в книге Вахламов В.К. Автомобиль «Нива» ВАЗ-2121: Учеб. пособ. для учащихся ПТУ. -2-е изд., перераб. и доп. -М.: Транспорт, 1987 г.

Внимание. Приспособления для Нивы на соболевских дисках, резина 235/60 R16, на других дисках возможно изменение размеров приспособлений.

Изготовлен и профильной трубы 20×40 мм, сверху приварен кусочек электрода для фиксации отвеса. По бокам приварены пластины из стали 1,5 мм.

Изготовлено из профильной трубы 20×20мм, болты 8×100 — 2 шт., для болта к трубе приварены гайки М8. Болт М8 должен находиться на уровне середины диска.

Нужно не забыть установить машину на идеально ровную поверхность. Можно попробовать поставить машину на толстые швеллеры, которые предварительно выровнять по строительному уровню.

Разрегулированный сход-развал на Ниве 2121, как и других автомобилях, оборачивается последствиями различной тяжести: от преждевременного износа покрышек до ухудшения курсовой устойчивости и управляемости. Чтобы подобного не произошло, рекомендуется регулярно проверять углы установки колес, а также производить настройку схода-развала своими руками, учитывая особенности модели.

• заменой ключевых элементов подвески (шаровые опоры, рулевые тяги, рычаги, сайлентблоки и пружины), изменением клиренса;
• сильным механическим воздействием на колеса;
• естественным износом ходовой части автомобиля.

Диагностировать проблему с углами установки колес возможно несколькими способами различной степени точности:

• грубая — по внешним проявлениям (неравномерное истирание резины, увод авто в сторону и т.д.);
• средняя – путем нанесения на места, где износа быть не должно, дорожки клея и контрольного осмотра после 6 км движения по ровному участку дороги;
• точная – натягивая между осями в соответствии с чертежом толстую леску с крючками и используя набор проставок. В качестве последних применяются бруски толщиной 26 и 6 мм. Угол схождения считается нормальным, если при установке широкой проставки леска задевает борт шины, а при увеличении толщины до 32 мм – не касается.

Разрушение схождения колес своими руками — пошаговая аннотация

Хорошего времени суток, почетаемые автовладельцы? Не пожимайте плечами, дескать, а для чего проживая в городке, знать, как самому сделать разрушение схождение. На каждом шагу 100 либо шиномонтаж, там есть оборудование. Нужно сделать разрушение схождение, взял и заехал.

Вы правы, в городке сейчас совсем не надо забивать для себя голову излишними познаниями об устройстве автомобиля и устранении дефектов. Просто готовьте средства, подъезжайте к автосервису, а там вас и «раскрутят» по полной программке.

А если вы оказались за чертой городка, в поселке либо деревне, где понятия не имеют о том, что такое щит для регулировки колесной базы. Либо линейка регулировки угла схождения колес. А ведь не так и издавна, разрушение схождение своими руками являлась обыденной технологической операцией. Правда и машины тогда были поординарнее, и автосервис отсутствовал.

Чем регулируется? Спец приспособлением 67.7813.9504 и 13 мм ключом.

Как сделать развал схождение колес своими руками

Регулировка углов продольного наклона оси поворота и развала колес

Проверка углов установки колес обязательна, если проводилась замена или ремонт деталей подвески, которые могут изменить установку колес.

Контроль и регулировку углов установки колес проводите на автомобиле под статической нагрузкой 3140 Н (320 кгс) (четыре человека и 40 кг в багажнике).

Углы установки колес должны иметь следующие значения:

— продольный угол наклона оси поворота 3° 30´ ± 30´

— схождение -3 ± 1 мм.

Перед регулировкой углов установки колес проверьте:

— давление воздуха в шинах;

осевой зазор в подшипниках ступиц передних колес;

— исправность амортизаторов (отсутствие заклинивания штоков);

— радиальное и осевое биение шин;

— зазор в шаровых шарнирах подвески;

— свободный ход рулевого колеса.

Обнаруженные неисправности устраните и проводите необходимые регулировки.

После установки автомобиля на стенд, непосредственно перед контролем углов необходимо «прожать» подвеску автомобиля, прикладывая 2-3 раза усилие в 392-490 Н (40-50 кгс) (направленное сверху вниз), сначала на задний бампер, а потом — на передний.

Очередность проверки и регулировки колес должна быть следующей:

1. Угол продольного наклона оси поворота

Угол продольного наклона оси поворота. Если при проверке величина угла не будет соответствовать данным, приведенным выше, необходимо изменить количество регулировочных шайб, установленных между осью верхнего рычага и кронштейном поперечины.

или удаленных шайб

Данные приведены для шайб толщиной 0,75 мм. Плюс — добавление шайбы, минус — снятие шайбы.

Для регулировки угла продольного наклона оси поворота:

— отверните гайки крепления оси верхнего рычага передней подвески и переставьте шайбы с одного болта на другой до получения нормального значения угла.

Угол продольного наклона оси поворота увеличивается при перестановке шайб с заднего болта на передний и уменьшается при обратной перестановке;

— заверните гайки динамометрическим ключом и проверьте правильность угла продольного наклона оси поворота.

Угол развала передних колес

Если угол развала отличается о нормы, то необходимо отрегулировать его, изменив количество шайб, установленных между осью верхнего рычага и кронштейном поперечины.

Для уменьшения угла развала снимите с обоих болтов одинаковое количество шайб, а для увеличения — добавьте.

Если величина схождения отличается от нормы, то необходимо ослабить стяжные хомутики боковых тяг и ключом 67.7813.9504 повернуть обе муфты на одинаковую величину в противоположных направлениях; таким образом, муфты навертываются или отвертываются и изменяют длину боковых тяг.

Выполнив регулировку, установите стяжные хомутики прорезью назад, с допустимым отклонением вниз на 60° к горизонтальной плоскости автомобиля.

При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.

После регулировки схождения колес, проверьте, нет ли задевания колес и деталей рулевого привода за смежные детали подвески и кузова.

Для этого поверните до отказа колеса в обе стороны до упора сошки в болты крепления картера рулевого механизма.
