Схема и принцип работы раздаточной коробки шевроле Нива

Устройство раздаточной коробки показано на рис. 3-28 и 3-29.

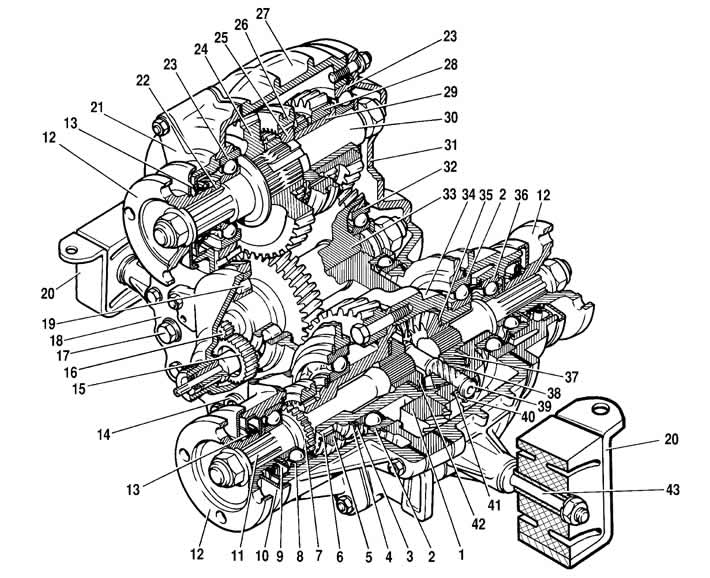

Рис. 3-28. Раздаточная коробка:

1 — ведомая шестерня;

2 — подшипники дифференциала;

3 — пружинная шайба;

4 — стопорное кольцо;

5 — муфта блокировки дифференциала;

6 — зубчатый венец корпуса дифференциала;

7 — зубчатый венец вала привода переднего моста;

8 — подшипник вала привода переднего моста;

9 — маслоотражатель;

10 — грязеотражатель;

11 — вал привода переднего моста;

12 — фланец;

13 — сальник;

14 — пробка отверстия для выпуска масла;

15 — ведомая шестерня привода спидометра;

16 — ведущая шестерня привода спидометра;

17 — пробка отверстия для заливки и контроля уровня масла;

18 — передняя крышка раздаточной коробки;

19 — роликовый подшипник промежуточного вала;

20 — кронштейн подвески раздаточной коробки;

21 — крышка подшипника ведущего вала;

22 — упорное кольцо подшипника;

23 — подшипники ведущего вала;

24 — шестерня высшей передачи;

25 — ступица муфты переключения передач;

26 — муфта переключения передач;

27 — картер раздаточной коробки;

28 — шестерня низшей передачи;

29 — втулка шестерни низшей передачи;

30 — вал ведущий;

31 — задняя крышка;

32 — шариковый подшипник промежуточного вала;

33 — промежуточный вал;

34 — корпус дифференциала;

35 — упорная шайба шестерни привода заднего моста;

36 — подшипник вала привода заднего моста;

37 — шестерня привода заднего моста;

38 — сателлит;

39 — ось сателлитов;

40 — стопорное кольцо оси сателлитов;

41 — пружинная шайба;

42 — шестерня привода переднего моста;

43 — ось подвески раздаточной коробки.

Рис. 3-29. Привод раздаточной коробки:

1 — вилка муфты блокировки дифференциала;

2 — муфта блокировки дифференциала;

3 — стопорный болт вилки;

4 — защитный чехол штока;

5 — пружина рычага;

6 — шток вилки блокировки дифференциала;

7 — крышка картера привода переднего моста;

8 — стопорная шайба;

9 — втулка оси рычага;

10 — ось рычага;

11 — рычаг блокировки дифференциала;

12 — шток вилки переключения передач;

13 — вилка рычага управления;

14 — рычаг управления;

15 — тяга рычага блокировки дифференциала;

16 — муфта переключения передач;

17 — вилка муфты переключения передач;

18 — дистанционная втулка;

19 — шарик фиксатора;

20 — втулка пружины фиксатора;

21 — пружина фиксатора;

22 — выключатель контрольной лампы блокировки дифференциала;

23 — ось вилки рычага управления;

24 — болт крепления вилки.

Для охоты и рыбалки «Нива» — незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, за эти годы модель существенно устарела. Но есть вариант купить «Шевроле Ниву». Это более модернизированный автомобиль с приятной внешностью и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто – устанавливается раздатка на «Ниве Шевроле». Устройство ее, принцип и режимы работы – далее в нашей статье.

Для чего нужна?

Данный узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка).

Стоит отметить, что раздаточная коробка устанавливается не только на полноприводные внедорожники. Часто такой системой оборудуются автоподъемники, краны и прочая спецтехника.

Разновидности

Существует несколько типов данных элементов:

• Оснащенные соосными приводными валами. Данная разновидность используется на многих внедорожниках. Такую популярность она приобрела за счет использования единой главной передачи для обеих мостов.
• С несоосным ведомым валом. Здесь отсутствует промежуточный вал. Плюсы данной системы – высокий коэффициент полезного действия и бесшумность. Также такая коробка отличается малой снаряженной массой.
• С блокировкой привода ведущих мостов. Устанавливается в том числе и на «Шевроле Ниву». Здесь есть возможность использовать весь крутящий момент без пробуксовки колес, что очень важно при езде по бездорожью. Передний мост включается только на трудных участках дороги. На асфальтовом покрытии у внедорожника – монопривод (работает только задний мост). Это позволяет снизить расход топлива и при необходимости увеличить проходимость (когда привод «замыкается»). Также здесь имеется межосевая принудительная блокировка.

Об устройстве

Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:

• Ведущий вал.
• Механизм блокировки межосевого дифференциала.
• Сам дифференциал.
• Цепную или зубчатую передачу.
• Приводной вал задней и передней оси.
• Понижающую передачу.

Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал.

Далее усилие момента распределяется между осями. Здесь в работу подключается межосевой дифференциал. Данный узел позволяет вращать колеса с разными угловыми скоростями. Кстати, сам дифференциал может быть нескольких типов:

• Несимметричный (распределяет крутящий момент в разных соотношениях).
• Симметричный (распределяет усилия поровну).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.

Для чего нужна «понижайка»?

Как мы уже сказали ранее, полное ее название – понижающая передача. Раздатка («Нива Шевроле» 1.6 в том числе) позволяет изменить главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выкарабкивается из западни. В основе «понижайки» лежит принцип планетарного редуктора.

Как работает?

Принцип действия ее довольно простой. Заключается он в передаче крутящего момента от трансмиссии на ведущий вал. Далее происходит передача усилий на межосевой дифференциал.

На старых «Нивах» раздатка («Нива Шевроле» не в счет) имела механизм без блокировки. Сейчас же автомобиль оснащается полноценным дифференциалом с возможностью жесткой блокировки зубьев.

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Как правильно пользоваться?

На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал – потянуть влево до конца. Также на рычаге имеются буквенные обозначения латиницей. Так, L – это пониженная передача, N – нейтральная, а Н – повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.

«Нива Шевроле» — автомобиль универсального предназначения, который активно используется не только на асфальтированном покрытии, но и на бездорожье. Итак, если вам предстоит преодолеть брод или лужу, следует полностью остановится и включить пониженный ряд ступеней. Обратите внимание: его нужно включать только после полной остановки. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. А вот заблокировать дифференциал можно даже на ходу. Никаких сюрпризов это не принесет. Разве что увеличится расход топлива ввиду постоянно работающих двух мостов и полуосей.

В каких случаях требуется включать понижающую передачу на «Шевроле Ниве»? Ее работа понадобится при пересечении «диагоналей», бродов и при затяжном подъеме, на который вы взбираетесь не спеша. Часто автомобилисты спрашивают: можно ли долго ездить с блокировкой? Отметим, что ее следует включать только при крайней необходимости. В противном случае возрастает нагрузка на зубья и валы. Если так ехать на асфальте с большой скоростью, вскоре потребуется замена раздатки на «Ниве Шевроле».

Принудительная разблокировка

Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала. На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.

Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья. На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи.

Преодолеваем глубокую лужу

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.

Ремонт коробки

Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.

В данном случае следует поменять сальники раздатки. «Шевроле Нива» оснащается тремя уплотнительными элементами. Чтобы заменить эти сальники, необходимо коробку достать наружу. Лучше всего это делать на подъемнике или смотровой яме. Итак, сперва очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: при снятии болтов осмотрите их состоянии. Если резьба «слизана», такие болты больше не подлежат эксплуатации. А чтобы исключить дисбаланс карданного вала, сделайте метку на нем в местах демонтажа. Далее вставляем в отверстия фланца вала два болта и накручиваем на них гайки. При помощи небольшой монтажной лопатки удерживайте элемент от прокручивания. Головкой на 24 снимаем гайку и достаем шайбу фланца. Последнюю деталь тоже извлекаем наружу. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тряпкой и нанести немного нового масла на уплотнительный элемент. При помощи оправки запрессовываем его на место. Установка остальных сальников производится аналогичным образом. По окончании ремонтных работ следует долить масло в раздатку. «Нива Шевроле» любит трансмиссионную смазку с вязкостью 80W90.

Другие проблемы

Иногда возникает стук в раздатке. «Нива Шевроле» — автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности. Первое, на что следует обратить внимание, – карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций.

Если у вас «Нива» старого поколения, осмотрите сперва крестовины. Что касается новых версий, то здесь используются шарниры равных угловых скоростей. Здесь люфты исключены. Поэтому причину ищем в соосности шестерен, которые имеются в самой раздаточной коробке. При наличии люфтов и зазоров шестерни подлежат замене. Также рекомендуется поменять масло в раздатке. Важный момент – если машина преодолевала глубокую лужу, следует как можно раньше заменить смазку в коробке. Наличие воды в масле раздаточной трансмиссии уменьшает ресурс шестерен и подшипников. Кстати, последние тоже необходимо проверить и заменить. Возможно, стуки идут из-за слабых посадочных мест под подшипники. Автомобилисты рекомендуют использовать анаэробный герметик. Им следует обработать внешнюю обойму подшипников перед установкой элемента в пазы.

Еще одна причина – так называемый вертолет. Это шлицевая часть, которая крепит разбатку с эластичной муфтой. При возникновении подобных симптомов проверьте износ шлицов. При наличии люфта замените на новый.

Заключение

Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.

Раздаточная коробка предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами. На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом. Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.

Замена масла в раздаточной коробке

Согласно сервисной книжке масло в раздаточной коробке необходимо заменять через каждые 45 000 км пробега.

Вам потребуются: шестигранник «на 12», шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Эту операцию удобнее выполнять на смотровой канаве или на подъемнике.

Рекомендуется сливать масло сразу после поездки, пока раздаточная коробка не остыла и масло обладает хорошей текучестью.

4. Заверните заливную пробку.

Замена сальников валов раздаточной коробки

Вам потребуются: ключ «на 24», шестигранник «на 12», шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

1. Слейте масло из раздаточной коробки (см. «Замена масла в раздаточной коробке»).

2. Отсоедините от раздаточной коробки соответствующий карданный вал (см. «Снятие и установка карданной передачи»).

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

В качестве оправки можно использовать старый сальник.

Сальники валов раздаточной коробки имеют одинаковые посадочные размеры, но противоположно направленные маслосгонные насечки. При монтаже ориентируйтесь по направлению вращения вала, указанному на сальнике.

8. Устанавливайте снятые детали в порядке, обратном снятию.

Замена привода датчика скорости

Вам потребуется ключ «на 13».

Под корпусом привода может быть установлена картонная уплотнительная прокладка. Сильно обжатую или поврежденную прокладку замените.

4. Замените неисправные детали и установите привод в порядке, обратном снятию.

Для лучшего уплотнения сопряжения корпусных деталей смажьте их, а также уплотнительную прокладку (при наличии) герметиком.

Замена подушек подвески раздаточной коробки

Вам потребуются: ключи «на 13», «на 17».

1. Установите под раздаточную коробку опору.

11. Установите детали в порядке, обратном снятию.

Замена выключателя контрольной лампы блокировки дифференциала

Вам потребуется ключ «на 27».

Заменить выключатель контрольной лампы блокировки дифференциала можно только на снятой с автомобиля раздаточной коробке, так как непосредственно на автомобиле недостаточно места для пользования ключом.

1. Снимите раздаточную коробку (см. «Снятие и установка раздаточной коробки»).

4. Устанавливайте выключатель в порядке, обратном снятию.

1. Отсоедините от раздаточной коробки все карданные валы (см. «Снятие и установка карданной передачи» и «Снятие и установка промежуточного вала»).

9. Устанавливайте раздаточную коробку в порядке, обратном снятию.

Разборка и сборка раздаточной коробки

Вам потребуются: ключи «на 10», «на 13», «на 17», «на 24», «на 27», отвертка, съемник стопорных колец, съемник подшипников, пинцет, выколотка, зубило, тиски с губками из мягкого металла.

1. Слейте масло из раздаточной коробки (см. «Замена масла в раздаточной коробке») и снимите ее с автомобиля (см. «Снятие и установка раздаточной коробки»).

Сильно обжатую или надорванную прокладку замените, смазав ее перед установкой тонким слоем герметика с обеих сторон.

Шток выдвигайте очень аккуратно, так как шарик фиксатора подпружинен и может резко вылететь из гнезда штока.

76. Устанавливайте снятые детали и собирайте дифференциал в обратном порядке.

91. С помощью съемника снимите с вала подшипник.

93. Соберите раздаточную коробку в порядке, обратном разборке.

Подшипники напрессовывайте на валы при помощи оправки, прикладывая усилие только к внутренней обойме подшипника. При запрессовке подшипника в корпус (картер) усилие прикладывайте только к наружной обойме.

Все снятые прокладки замените новыми.

Даже новые прокладки устанавливайте с применением герметика.
