Особенности конструкции сцепления Chevrolet Niva

При отпускании сцепления был слышен звук (пшик). Где-то в середине хода педали. Само сцепление схватывало не равномерно. Если надавить на сцепление и удерживать его, то чувствуется, как педаль «ослабевает» — перетекает тормозная жидкость. После этого сразу педалью сцепление не разомкнуть — только двойным-тройным выжимом сцепения (надо жидкость снова перегнать в рабочий цилиндр.

Меняем. Вместе с бачком. Старую жидкость из бачка убираем шпритцом.

Отсоединяем бачок. И откручивает две гайки крепления цилиндра.

Вот такой вот старый цилиндр:

Сразу присоединяем шланг от бочка к новому цилиндру на пружинный хомут.

Для «герметичного» соединения (чтоб быль не попадала) используем герметик.

И прикручиваем все на место.

Остается только прокачать тормозну жидкость. Опять самотеком, как и при замере РЦС.

2101-1602610 Главный цилиндр сцепления — 600 рублей 2123-1602692-10 Трубка гидравлического привода сцепления — 160 рублей (осталась в запас)

Разобрал старый главный цилиндр сцепления и убедился что резинка имела повреждения:

Бачок сцепления в сборе со шлангом — 300 рублей Тормозная жидкост — 200 рублей

пружинный хомут — Xoмyт пpyжинный 12,5×8,4 гайка м8 с буртом — 2 шт шайба пружинная м8 — 2 шт

Кстати, шприц на 100 мл и трубка с зажимом облегчат труд.

Наличие в автомобилях сцепления не является случайным, а его же отсутствие приводит к невозможности совершения поездки на транспортном средстве. Для большинства водителей-новичков сцепление – это крайняя левая педаль в салоне автомобиля. Но мало кто знает его конструкцию, и поэтому в данной статье уделим внимание одному из основных элементов сцепления – рабочему цилиндру на Шевроле Нива. Что собой представляет данное изделие, зачем необходимо, где установлено и как осуществляется его ремонт и замена сменных деталей? Обо всем можно узнать из этого материала.

Содержание

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Шевроле Нива. Система сцепления Нивы Шевроле основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Прокачка гидропривода сцепления ВАЗ -2123

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Вам потребуются: ключ «на 8», шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость.

Работу проводите с помощником на смотровой канаве.

Запас тормозной жидкости гидропривода сцепления находится в бачке, расположенном слева на щитке передка.

Уровень тормозной жидкости в бачке при установленной крышке должен достигать нижней кромки заливной горловины.

При снятой крышке бачка уровень жидкости должен достигать верхней кромки хомута крепления бачка.

Повышение уровня жидкости в бачке гидропривода сцепления косвенно свидетельствует (при герметичном гидроприводе) о значительном износе накладок ведомого диска сцепления.

Чтобы долить тормозную жидкость в бачок, отворачиваем против часовой стрелки и снимаем крышку бачка.

Доливаем жидкость типа DОT-4 в бачок до необходимого уровня.

Устанавливаем на место крышку, плотно завернув ее.

Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение.

Немедленно удалите ее чистой ветошью.

Прокачка гидропривода сцепления, замена жидкости автомобиля

Прокачиваем гидропривод сцепления для удаления из него воздуха после его разгерметизации при замене главного цилиндра, рабочего цилиндра, шлангов, трубок, а также в случае замены рабочей жидкости.

Воздух из гидропривода удаляем при неработающем двигателе.

Перед прокачкой проверяем уровень жидкости в бачке гидропривода сцепления и при необходимости доливаем жидкость.

Прокачку гидропривода проводим с помощником.

Снимаем защитный колпачок 1 со штуцера прокачки 2 рабочего цилиндра (рис. 4).

Накидным ключом «на 8» ослабляем затяжку штуцера прокачки.

Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Ключом «на 8» отворачиваем штуцер прокачки на 1/2–3/4 оборота.

Помощник несколько раз резко нажимает и плавно отпускает педаль сцепления до тех пор, пока не исчезнут пузырьки воздуха, выходящие из шланга.

При этом необходимо следить за уровнем жидкости в бачке и доливать ее. При нажатой педали сцепления заворачиваем штуцер прокачки.

Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.

Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров.

Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем.

Замену рабочей жидкости в гидроприводе сцепления проводим в соответствии с регламентом технического обслуживания — через три года.

При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей.

Заливаем в бачок новую жидкость.

Прокачиваем гидропривод сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцера прокачки рабочего цилиндра.

После прокачки доводим уровень жидкости в бачке гидропривода сцепления до нормы.

Починка сцепления автомобиля Шевроле Нива

Внедорожник отечественного производства

Автомобиль шеви нива имеет механическую коробку передач. Устроиство сцепления стандартное: однодисковое, сухое. Постоянно замкнутое с центральной диафрагменной пружиной, имеет гидравлический беззазорный привод.

Со временем данный механизм, как и все прочие в автомобиле, изнашивается. В связи с этим требуется периодический ремонт и замена сцепления на шеви. Существует несколько простых способов проверки исправности устройства.

Включите нейтральную передачу, а затем двигатель и ждите, пока он прогреется до нормальной рабочей температуры. В тот момент, когда мотор будет работать с самой низкой частотой вращения вала, нажмите на педаль и сразу же переключите коробку на передачу заднего хода. Переключение должно проходить легко, без различных шумов. Если вы слышите скрип или скрежет, это свидетельствует о неисправности сцепления. В этом случае автомобилю необходим ремонт.
Проверить, как работает комплект сцепления на шеви нива, можно и во время движения. Просто переключайте передачи во время езды и слушайте. Все передачи должны переключаться без посторонних звуков, плавно.
При неисправности сцепления нива начинает буксовать. При наборе автомобилем скорости частота вращения коленчатого вала мотора должна увеличиваться пропорционально скорости. Определить неисправность поможет тахометр. Если при резком нажатии педали газа во время движения обороты двигателя начинают резко расти, но сразу же слегка падают, а ваша шевроле нива начинает разгон, то нужен ремонт.

Провалилась педаль сцепления на Ниве Шевроле. Замена бачка, прокачка и регулировка сцепления.

Такие дела — стал замечать, что сцепление на моей Ниве Шевроле ведет себя очень нестабильно — уже несколько раз педаль проваливалась практически в пол и ехать было очень сложно. Первая, вторая, третья включались, а задняя уже нет, скрежетало будь здоров. Однако каким-то чудесным образом сцепуха восстанавливалась и все опять работало. Однако в этот раз оно уже не восстановилось и подождав пару дней, я решил залезть под капот и глянуть там чего-нибудь ))

И что же я там увидел? Бачок сцепления с тормозной жидкостью лопнул. Такие дела, брат.

Внутри тормозухи вообще не было, получается, что те миллиметры, которые я мог нажимать на педаль, держались только за счет жидкости в самой системе сцепления — в цилиндрах.

Кстати, откручивать сам бачок ключом на 10:

Сам шланг от бачка до цилиндра сцепления настолько излохматился, что его по идее тоже нужно было заменить:

Надо чинить )) Еду в магаз и покупаю бачок, шланчик и пару хомутов. По деньгам вышло рублей 200. Ах да, чуть не забыл, нужно еще тормозную жидкость — еще порядка 100 рублей за маленькую фляжку.

Новые запчасти выглядят вот так и радуют глаз ))

Шланг длинноват, поэтому обрезаю его по длине старого и чуть с запасом:

Ну и ставим всё это дело на место:

Хомуты не берите дешевые, они совсем не держат. Стоимость нормального крепкого и надежного хомута рублей 20.

Итак, новый бачок установлен, в него долита тормозная жидкость. Крышечку я поставил от старого, поскольку на новой не было внутренней резинки, а она важна. Осталось только прокачать сцепление и для этого ко мне приехал помочь мой напарник по рыбалке. И скажу вам, гемора мы испытали немало ))

Итак, собственно, как происходит прокачка сцепления. Один садится за руль, а второй берет ключ на 10 и готовится спускать давление и жидкость, выталкивая тем самым воздух из системы сцепления.

Сидящий за рулем начинает прокачивать сцепление и ноги )) Нажимает на педаль сцепления раз 10-20 и потом держит педаль выжатой. Мой напарник откручивает на пару миллиметров сначала гайку на главном цилиндре (в который идет шланчик с бачка, гайка перед шланчиком). Должна начать пузыриться жидкость (выходит воздух и тормозуха) — чуть выпустили, гайку закрутили. Накачали, опять спустили. И так раза 3-4. Тормозуха идет с пузырьками воздуха, значит все делаем правильно. Первая часть прокачки была простой, ибо главный цилиндр на виду и прокачать его было просто.

Самый гемор начался, когда нужно было прокачать рабочий цилиндр, находится он слева и в самом низу движка. Там есть такой штуцер, который служит именно для прокачки. на штуцер надета резиновая шляпка для защиты его от загрязнения.

Снимаем резиновую шляпку и видим штуцер с гайкой. И вот теперь главное — этот самый штуцер может очень сильно прикипеть, если он долго не используется. Что у нас и произошло. Поэтому когда мы начали крутить его обычным гаечным ключом, то резьба начала сворачиваться. Так что первое правило — используйте накидной ключ с меньшим количеством граней. У нас такого ключа не было, пришлось ехать покупать ))

Ключ на 10 накидной, внутри 6 граней. Меньше граней — чтобы было меньше шансов ему провернуться. И даже тогда открутить штуцер было сложно, очень уж сильно он прикипел. Получилось только вдвоем, я залез под машину, а напарник давил сверху. Вместе мы справились, гайка подалась.

Далее работаем точно также, как в первом эпизоде. Я сажусь за руль, качаю сцепуху, зажимаю, а напарник ослабляет гайку, жидкость льется, закручивает. Педаль сцепления проваливается опять в пол, я качаю раз 30 и она становится твердой. Напарник опять ослабляет штуцер, выпускает еще немного тормозной жидкости, закручивает. Педаль опять проседает, я опять качаю. И так раза 3-4.

Прокачали. Сажусь, завожу, пробую поехать и чувствую, что педаль сцепления чуть тверже, чем обычно и ход у нее более малый. Непривычно, приходится чуть жечь сцепление, чтобы стартануть. Значит, нужно чуть спустить жидкости. Напарник стравливает совсем чуть-чуть жидкости и сразу закручивает. Пробую теперь — самое оно, педаль стала как прежде. Значит, все сделано идеально.

Как определить необходимость прокачки сцепления

Определить это можно потому, что при включении любой передачи будет слышен скрежет в коробке.

Такая ситуация может стать свидетельством того, что в системе появился воздух. Произойти это может в результате замены как самой жидкости, так и деталей системы.

Чтобы выполнить такую работу самостоятельно, следует иметь набор инструментов, жидкость для замены, пустую ёмкость и трубку. Проводить работы будет удобно с помощником. Делать прокачку следует на смотровой яме или эстакаде.

Как отрегулировать своими руками?

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

Ключом на 10 открутить контргайку ограничителя хода педали.
Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
Затянуть контргайку.

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

Пассатижами снять оттяжную пружину вилки сцепления.
Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
Сделать две отметки: напротив вилки и на 5 миллиметров правее.
Отвести вилку до упора назад, выбрав свободный ход толкателя.
Вилка должна остановиться строго напротив метки на карандаше.

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

При правильной регулировке сцепление начинает отключаться при ходе педали 25-35 миллиметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

корпус;
штуцер для прокачки жидкости;
поршень с тарелкой и уплотнительными кольцами;
толкатель;
пыльник (колпачок);
шайба;
пружина.

РЦС установлен рядом с вилкой и работает следующим образом:

Водитель выжимает педаль.
Толкатель смещает поршень главного цилиндра сцепления, увеличивая давление в магистрали трубопровода.
Тормозная жидкость, которой заполнен гидропривод, выталкивает цилиндр и толкатель.
Последний перемещает на вилку, которая нажимает на корзину сцепления и разрывает связь между ней и диском.

Разборка и сборка главного цилиндра сцепления Нива

Ослабьте хомут и снимите бачок с корпуса главного цилиндра, затем снимите защитный чехол вместе с толкателем. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо и из корпуса цилиндра опорную втулку, поршень, манжету поршня, фиксатор, пружину, обойму клапана, пружину клапана и клапан. После разборки промойте детали свежей тормозной жидкостью DOT.

Проверьте техническое состояние деталей главного цилиндра сцепления Нива Шевроле. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня цилиндра сцепления, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок, если он поврежден, замените его новым.

Сборка главного цилиндра сцепления Нива Шевроле выполняется в последовательности, обратной разборки.

Возможные неисправности

Главный признак поломки рабочего узла – провал педали сцепления. Это случается при износе уплотнителей. Однако возможны и другие неисправности:

Повреждение пыльника, защищающего шток и рабочую поверхность цилиндра.
Поломка пружины.
Ржавчина на рабочей поверхности (появляется при эксплуатации гидропривода со старой тормозной жидкостью, содержащей много влаги из воздуха).

Работоспособность узла можно восстановить с помощью ремкомплекта. Замена нужна лишь при появлении ржавчины в цилиндре.

Причины и признаки неисправностей ГЦС

Проблемы с главным цилиндром сцепления проявляются в виде утечки жидкости из расширительного бачка. Определить это можно по падению уровня в расширительном бачке. Иногда потеки тормозной жидкости видны на самом цилиндре. Но она может утекать в салон под коврик.

При неисправном ГЦС возможно тугое нажатие или провалы педали сцепления, залипание ее в нижнем положении.

Неполадки в работе цилиндра имеют несколько причин:

Износ уплотнений поршня.
Повреждения или ржавчина на внутренней стенке цилиндра.
Поломка или проседания возвратной пружины.

При неисправности ГЦС его необходимо заменить или отремонтировать, установив новые уплотнительные резинки из ремкомплекта.

Чтобы поменять цилиндр понадобятся тормозная жидкость, вороток с головкой на 13, гаечный ключ на 17. Порядок работы:

Ключом на 13 открутить болты, крепящие РЦС к картеру сцепления.
Отсоединить от машины пружину, кронштейн и сам рабочий цилиндр.
Вынуть толкатель вилки.
Демонтировать защитный чехол.
Ключом на 17 открутить шланг гидропривода.

Установка РЦС выполняется в порядке, обратном снятию. После монтажа нового или восстановленного РЦС необходимо прока

Важно: если поврежден один лишь пыльник, достаточно заменить только его, не отсоединяя шланг. Артикул детали – 2123-1602518. Стоит пыльник от 45 рублей, но лучше покупать качественные запчасти по цене 140 рублей и выше.

Отличие регулировки на Ниве Шевроле.

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.

Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.

Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.

Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.

При установке ступица должна быть направлена к корзине. При этом важно совместить отверстие ступицы и главный штифт.

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Как делается регулировка сцепления Нива Шевроле своими руками

Этот внедорожник оснащен коробкой передач, принимающей крутящий момент мотора через однодисковое сцепление. В этой статье мы выясним, как осуществляется регулировка сцепления на Ниве Шевроле.

Проверка работоспособности сцепления

Начнем с рассмотрения понятия сцепления. Итак, это механизм, принцип работы которого основан на силе трения скольжений (фрикционной муфты). Используется он для передачи крутящего момента.

Шевроле Нива обладает замкнутым с центральной диафрагменной пружиной сцеплением, установка которого осуществляется посредством гидравлического привода.

Еще устанавливается усиленное сцепление на эту машину, у которой большой диаметр и мощный демпфер. Кроме этого, данный элемент имеет большую толщину диска.

Со временем на Шевроле Нива этот механизм выходит из строя, требуя либо регулировки, либо замены. Проверить работоспособность можно такими способами:

По поводу неисправного сцепления не стоит сильно переживать, ведь можно прокачать гидропривод. Если у вас есть хотя бы малейшие знания механики и желание самостоятельно настроить работу механизма, то вам вовсе не нужно ехать в СТО. Прокачка гидропривода делается так:

Если же эта процедура не помогла наладить работу, то значит, данный элемент необходимо заменять. Хотя иногда бывает, что регулировка сцепления на Ниве Шевроле помогает восстановить работоспособность этого механизма. Для этого нужно ослабить контргайку и путем вращения болта отрегулировать педали свободного хода. После этого контргайку надо затянуть.

Как происходит замена сцепления Шевроле Нива

Если все вышеуказанные операции не помогли, то появляется надобность в замене данного устройства. Если система не включается или плохо включается, то тогда нужно выполнять замену. При данной процедуре требуется отсоединить главный цилиндр сцепления от шланга, а при установке нового все это повторить. Если быть точнее, то схема действий такая:

Замена цилиндра

В тормозном механизме, по истечению определённого времени может потребоваться замена заднего тормозного цилиндра, это необходимо в случае выхода его из строя, в случае, когда течь тормозную устранить не удается, и замена резиновых колпачков не помогает. Чтобы произвести ремонтные работы по его замене требуется подготовить стандартный набор инструментов, после чего можно приступать к следующим действиям:

Автомобиль устанавливаем на первую передачу, под передние колеса подставляем любой упор, чтобы он не покатился
Со стороны ремонта снимаем колесо
Имеющиеся болты, расположенные с обратной стороны щитка тормозного, которые крепят цилиндр и трубки, обрабатываем специальной смазкой
После обработки смазкой производим снятие тормозного барабана
Для того чтобы у тормозных колодок вышли верхние концы из пазов цилиндра тормозного, необходимо поднять рычаг ручного тормоза
Откручиваем гайку, крепления трубки тормозной, которая располагается с обратной стороны щитка.
От цилиндра отсоединяем трубку, и закрываем ее так, чтобы из нее не произошла утечка тормозной жидкости
Болты, которые крепят цилиндр, откручиваем, и его снимаем.
Производим ремонт или замену, после чего устанавливаем все в обратном порядке.

Вот так в автомобиле меняется тормозной цилиндр Шевроле Нива не исключение. Данную процедуру можно производить самостоятельно, не прибегая к услугам мастера.

Сцепление

исунок 5.1. Сцепление в сборе: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина

исунок 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Привод состоит из главного 2 (рисунок 5.2) и рабочего 11 цилиндров, педали сцепления, трубки 1 гидропривода выключения сцепления и шланга.

Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается.По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Проверка технического состояния сцепления

Проверьте техническое состояние сцепления следующими способами.

1. Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов.

2. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов.

3. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Главный цилиндр. Выверните пробку, снимите защитный резиновый колпачок 2 (рис. 3-5) и стопорное кольцо 3. Это позволит извлечь из корпуса цилиндра 1 поршень 4, уплотнительное кольцо 5, плавающий поршень 6 с уплотнительным кольцом 7 и возвратную пружину 8 поршня.

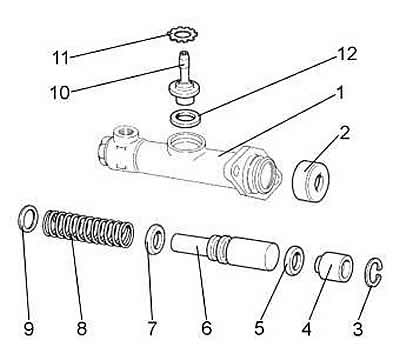

Рис. 3-5. Детали главного цилиндра:

1 — цилиндр;

2 — колпачок защитный;

3 — кольцо стопорное;

4 — поршень толкателя;

5 — уплотнительное кольцо;

6 — поршень главного цилиндра;

7 — уплотнительное кольцо;

8 — пружина возвратная;

9 — уплотнительная прокладка;

10 — штуцер;

11 — стопорная шайба;

12 — прокладка.

Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Проверьте состояние пружины поршня и замените ее, если она потеряла упругость.

Замените манжету поршня и все уплотнительные элементы. Проверьте защитный чехол на заднем конце цилиндра и, если чехол поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнители.

После проверки всех деталей соберите главный цилиндр в порядке, обратном разборке, при этом:

нанесите тонким слоем смазку ДТ-1 на поверхности поршня, контактирующие с цилиндром, опорной втулкой и толкателем;
все остальные детали цилиндра смазывайте тормозной жидкостью.

Рабочий цилиндр. Снимите защитный резиновый чехол 6 (рис. 3-6) вместе с толкателем 5, затем снимите стопорное кольцо 7. Это позволит извлечь поршень 8, манжету поршня 9, чашку пружины 10 и пружину 11.

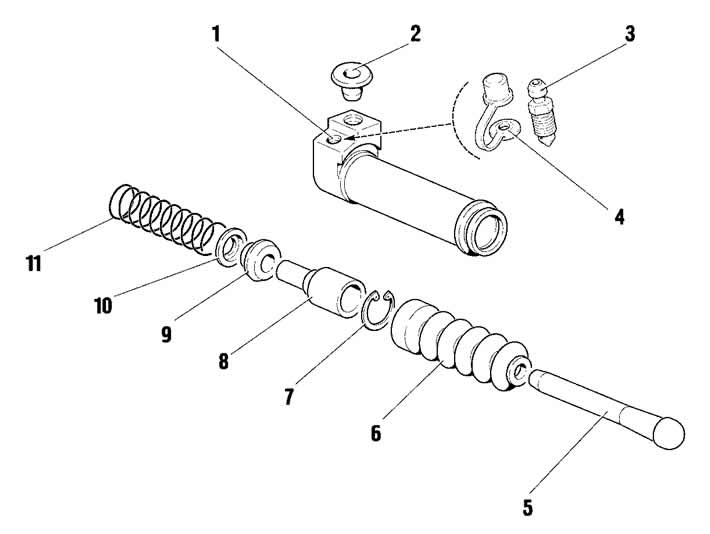

Рис. 3-6. Детали цилиндра привода выключения сцепления (рабочего цилиндра):

1 — корпус;

2 — транспортная заглушка;

3 — штуцер;

4 — колпачок штуцера;

5 — толкатель вилки выключения сцепления;

6 — чехол защитный;

7 — кольцо стопорное;

8 — поршень;

9 — манжета поршня;

10 — чашка пружины;

11 — пружина.

После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.

После проверки, приступите к сборке (порядок обратный разборке), при этом:

нанесите тонким слоем смазку ДТ-1 на поверхности поршня, контактирующие с цилиндром и толкателем;
все остальные детали цилиндра смазывайте тормозной жидкостью.

Снятие и установка рабочего цилиндра сцепления

Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Вам потребуются: ключи «на 13», «на 17».

6. Слейте жидкость из привода и цилиндра в заранее подготовленную емкость.

Детали цилиндра привода выключения сцепления (рабочего цилиндра):
1 — корпус;
2 — транспортная заглушка;
3 — штуцер;
4 — колпачок штуцера;
5 — толкатель вилки выключения сцепления;
6 — чехол защитный;
7 — кольцо стопорное;
8 — поршень;
9 — манжета поршня;
10 — чашка пружины;
11 — пружина.

Снимите защитный резиновый чехол 6 вместе с толкателем 5, затем снимите стопорное кольцо 7. Это позволит вынуть поршень 8, манжету поршня 9, чашку пружины 10 и пружину 11.

После проверки, приступите к сборке (порядок обратный разборке), при этом:
• нанесите тонким слоем смазку ДТ-1 на поверхности поршня, контактирующие с цилиндром и толкателем;
• все остальные детали цилиндра смазывайте тормозной жидкостью.

7. Установите новый рабочий цилиндр в порядке, обратном снятию.

8. Прокачайте гидропривод сцепления (см. тут).

Свободное движение толкателя рабочего цилиндра 4—5 мм регулируется ослаблением гайки ограничителя.

Chevrolet Niva — где сцепление?

Компоненты сцепления Шевроле Нива 1 — центрирующая втулка картера сцепления; 2 — центрирующий штифт кожуха; 3 — передний подшипник первичного вала; 4 — маховик; 5 — нажимной диск корзина ; 6 — диафрагменная пружина; 7 — кожух; 8 — пружина демпфера; 9 — ступица ведомого диска сцепления Шеви Нива; 10 — пружинная пластина; 11 — накладка; 12 — картер сцепления; 13 — первичный вал коробки передач; 14 — подшипник; 15 — вилка выключения сцепления; 16 — чехол вилки Внутренние концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной.

Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Проверьте износ фрикционных накладок. Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника.

Общий свободный ход педали должен быть в пределах миллиметров. Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике.

Отличие регулировки на Ниве Шевроле.

Как отрегулировать привод сцепления.

Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ. Диски сцепления балансируются в собранном виде.

Обычно их называют корзиной. Процесс считается неизбежным этапом ремонта в случае: Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику.

Ситуация сводится к интенсивному износу накладки. Малый свободный ход становится причиной пробуксовки феррадо накладки , то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя. Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

При замене рабочего цилиндра, нужно ослабить шланг, снимаем кронштейн рабочего цилиндра, снимаем толкатель и после этого, снимаем сам рабочий цилиндр.

После установки нового, прокачиваем систему.

Также, иногда проблемы со сцепление возникают из-за неправильной настройки самой педали сцепления. Для возврата педали в исходное положение служит оттяжная пружина. Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления.

Регулировка педали сцепления

Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр сцепления Шевроле Нива соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления.

Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.

Инструменты

Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления. В процессе разборки станет ясно, в чем причина. При удалении воздуха важно добавлять только чистую жидкость. Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: В результате всего этого удастся снять кожух сцепления.

Как правильно отрегулировать сцепление в автомобиле?

После ремонта или замены сцепления, а иногда при эксплуатации автомобиля передачи перестают переключаться четко и плавно, машина дергается, при трогании с места пробуксовывает. Это происходит из-за неотрегулированного сцепления, об этом и расскажем в нашей статье.

Регулировку сцепления можно проводить самостоятельно

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

авто трогается с места рывками;
педаль сцепления западает или “ходит”с трудом;
уровень жидкости в гидравлическом приводе снижается;
при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Детали и расходники

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Регулировка сцепления Шевроле Нива

В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:

увеличенный люфт педали. Если при нажатии педаль превышает свой ход по нормативу – это значит, что сцепление выключается не полностью. При этом диск не полностью соприкасается с маховиком. Несвоевременный ремонт может привести к сильному износу.
Слишком малый ход педали. Такой дефект может привести к пробуксовке прокладки. При этом мощность двигателя очень сильно падает.
Появление рывков при трогании. Так же возможно возникновение ударов в трансмиссии.

Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.

Порядок проведения регулировки

Регулировка сцепления Шевроле Нива производиться при выключенном двигателе. Так же лучше отключить аккумулятор, чтобы не произвести случайный запуск двигателя при вращении вала.
Коробка переключения передач переводиться в нейтральное положение. Главный цилиндр устанавливается с зазором в полмиллиметра от толкателя. Это расстояние достаточно для выключения диска сцепления. В дальнейшем осуществляется регулировка хода педали.
Ход педали не должен превышать 3 миллиметра. Регулировку необходимо проводить изменяя положение контргайки и болта. Затянув их можно отрегулировать величину хода.
Толкатель должен свободно перемещаться не более 4-5 миллиметров. Чтобы отрегулировать его, необходимо отрегулировать гайку ограничителя.
Так же, чтобы отрегулировать толкатель можно изменить положение контргайки.

Общий свободный ход педали должен быть в пределах 25-35 миллиметров.

Замена главного цилиндра

Новый главный цилиндр сцепления под капотом.

Откачивание из бачка тормозной жидкости резиновой грушей.
Отворачивание трубки, снятие шланга со штуцера и отворачивание гайки крепления и съём цилиндра.

Установка нового выполняется с соблюдением этапов в обратной последовательности.

Не упустите момент фиксации толкателя педали с галтелью (выемкой) на поршне цилиндра, прокачка гидропривода.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Сервис и регулировки сцепления Шевроле Нива

Сцепление Шевроле Нива — однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа.

Оно расположено в алюминиевом картере, прикрепленном болтами к блоку цилиндров двигателя и конструктивно объединенном с коробкой передач. Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Кожух сцепления соединен с маховиком шестью болтами.

В маховике установлены три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его.

Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском.

Нажимной диск в сборе (корзина сцепления) Шевроле Нива отбалансирован на стенде, поэтому заменять его следует целиком.

Замена необходима при сильном износе поверхности нажимного диска или осадке пружины.

Рис.19. Сцепление Шевроле Нива и его гидропривод

1 — вилка выключения сцепления; 2 — кронштейн; 3 — рабочий цилиндр гидропривода; 4 — штуцер для прокачки; 5 — центральная диафрагменная нажимная пружина; 6 — нажимной диск; 7 — маховик; 8 — пружина демпфера; 9 — ведомый диск; 10 — трубка; 11 — картер сцепления; 12 — главный цилиндр гидропривода сцепления Шеви Нива; 13 — бачок гидропривода; 14 — педаль сцепления; 15 — первичный вал коробки передач; 16 — задний подшипник первичного вала; 17 — направляющая втулка; 18 — муфта подшипника выключения сцепления; 19 — подшипник выключения сцепления; 20 — шаровая опора вилки выключения сцепления; 21 — передний подшипник первичного вала; 22 — кожух; 23 — толкатель Ведомый диск сцепления Шевроле Нива в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и корзиной и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при осевом биении в зоне накладок более 0,5 мм, при их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки до заклепок менее 0,2 мм. Вилка выключения сцепления Шевроле Нива — стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выполнено углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки).

Рис.20. Компоненты сцепления Шевроле Нива

1 — центрирующая втулка картера сцепления; 2 — центрирующий штифт кожуха; 3 — передний подшипник первичного вала; 4 — маховик; 5 — нажимной диск (корзина); 6 — диафрагменная пружина; 7 — кожух; 8 — пружина демпфера; 9 — ступица ведомого диска сцепления Шеви Нива; 10 — пружинная пластина; 11 — накладка; 12 — картер сцепления; 13 — первичный вал коробки передач; 14 — подшипник; 15 — вилка выключения сцепления; 16 — чехол вилки

В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления Шевроле Нива. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха.

Подшипник выключения сцепления установлен на муфте, которая при включении выключении сцепления Шевроле Нива перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления. Педаль сцепления подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина.

При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра, который через толкатель воздействует на вилку и муфту выключения сцепления. В гидроприводе сцепления Шевроле Нива используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом.

Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли.

Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.Замена корзины и ведомого диска сцепления Шевроле Нива Работы по замене корзины и ведомого диска сцепления Шевроле Нива:

— Снимаем коробку передач. — Для того чтобы болты крепления корзины сцепления Шеви Нива легко отвернулись, слегка обстукиваем их головки молотком с наконечником из мягкого металла. — Вворачиваем болт крепления картера сцепления в отверстие блока цилиндров двигателя. Для того чтобы удержать маховик от проворачивания, опираемся монтажной лопаткой о болт и вставляем ее конец между зубьями венца маховика. — Отворачиваем шесть болтов крепления корзины сцепления Шевроле Нива к маховику. — Болты отворачиваем последовательно, каждый — не более чем на один оборот за проход, чтобы не деформировать корзину сцепления. — Снимаем корзину и ведомый диск сцепления Шевроле Нива. — Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону корзины и вставляем центрирующую оправку в отверстие ступицы. — Вводим оправку в отверстие внутреннего кольца переднего подшипника первичного вала коробки передач (расположенного во фланце коленчатого вала) и в этом положении закрепляем корзину сцепления Шевроле Нива равномерно (по одному обороту за проход) заворачивая болты. — Окончательно затягиваем болты требуемым моментом. Вынимаем центрирующую оправку. — Дальнейшую сборку проводим в обратной последовательности.

Снятие главного цилиндра гидропривода сцепления Шевроле Нива

Операции по замене главного цилиндра гидропривода сцепления Шевроле Нива:

— Резиновой грушей откачиваем из бачка гидропривода сцепления рабочую жидкость. — Отворачиваем штуцер трубки и выводим наконечник трубки из отверстия цилиндра. — Ослабив пассатижами хомут крепления шланга, снимаем шланг с пластмассового штуцера главного цилиндра сцепления Шеви Нива. — Отворачиваем две гайки крепления главного цилиндра сцепления. — Снимаем главный цилиндр со шпилек. — Устанавливаем главный цилиндр сцепления Шевроле Нива в обратной последовательности. — При установке контролируем, чтобы толкатель педали сцепления попал в выемку поршня цилиндра. — Прокачиваем гидропривод сцепления.

Снятие рабочего цилиндра гидропривода сцепления Шевроле Нива

Операции по замене рабочего цилиндра гидропривода сцепления Шевроле Нива:

— Отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления. — Снимаем кронштейн, рабочий цилиндр с толкателем и прижимную пластину цилиндра. — Обратите внимание — прижимная пластина утановлена выпуклой стороной к рабочему цилиндру сцепления Шеви Нива. — Вынимаем из цилиндра толкатель. Если защитный чехол поврежден, заменяем его новым. — Ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга. — Соединение шланга и цилиндра уплотнено медной шайбой. — Устанавливаем рабочий цилиндр сцепления Шевроле Нива в обратной последовательности.

— Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга.

— Затем поворотом верхнего наконечника шланга необходимо устранить закрутку шланга и затянуть штуцер. — Прокачиваем гидропривод сцепления.

Снятие механизма привода выключения сцепления Шевроле Нива

Работы по замене механизма привода выключения сцепления Шевроле Нива:

— Снимаем коробку передач. Снимаем чехол вилки. Потянув, вынимаем вилку. — Снимаем муфту подшипника выключения сцепления. Снимаем пружину с муфты. — Поддев отверткой, освобождаем четыре лепестка пружинного прижимного кольца подшипника и снимаем кольцо. — Вынимаем подшипник из муфты выключения сцепления Шеви Нива. — Для замены направляющей втулки муфты подшипника выключения сцепления разъединяем картеры сцепления и коробки передач. — Молотком выпрессовываем втулку, подлежащую замене и вынимаем ее. Втулка уплотнена резиновым кольцом. — При установке втулки надеваем на нее новое резиновое кольцо и наносим на посадочную поверхность тонкий слой пластичной смазки. — Запрессовываем втулку в картер отрезком трубы подходящего размера. — Устанавливаем детали механизма привода сцепления Шевроле Нива в обратной последовательности, нанося пластичную смазку на рабочие поверхности вилки и направляющей втулки муфты подшипника.

Снятие и установка рабочего цилиндра сцепления Шевроле Нива

Cruze
Lacetti
Lanos
Niva

Кузов и салон

Система вентиляции и кондиционирования

Запасные части и расходники

Задний и передний мост

Приводы передних колес

Хорошо (4 балла)

Яма / Эстакада

Для ремонта или обслуживания необходима яма или эстакада

Насадка на вороток 13 мм
Гаечный ключ накидной прямой 13 мм
Гаечный ключ рожковый 17 мм

Детали и расходники:

Рабочий цилиндр сцепления
Защитный чехол
Тормозная жидкость

Работу проводим на смотровой канаве или эстакаде.

Снятие и установка рабочего цилиндра сцепления Шевроле Нива

1. Накидным ключом «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

2. Снимаем кронштейн, рабочий цилиндр и его прижимную пластину, установленную выпуклой стороной к цилиндру.

3. Вынимаем из цилиндра толкатель вилки выключения сцепления.

4. Разъединяем защитный чехол и толкатель. Если чехол поврежден, заменяем его новым.

5. Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга.

6. Соединение шланга и цилиндра уплотнено медной шайбой.

7. Устанавливаем рабочий цилиндр в обратной последовательности.

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга, как описано здесь. Затем поворотом верхнего наконечника шланга необходимо устранить закрутку шланга и затянуть штуцер.

8. Прокачиваем гидропривод сцепления, как описано здесь.

В статье не хватает:
