Содержание

Выбор устройства и заключительные рекомендации

Конечно, для владельца обычного легкового автомобиля или автомобиля, используемого строго в городских условиях, такое устройство может оказаться совершенно ненужным. Но для настоящих энтузиастов рыбалки, охоты, сбора грибов и путешествий по бездорожью установка лебедки на Ниву просто необходима.

Важно правильно выбрать и установить лебедку на вашу Ниву, чтобы она использовалась максимально эффективно, соответствовала техническим параметрам автомобиля и не портила его внешний вид.

Тяговое усилие приобретаемой лебедки должно превышать полную массу Нивы в 1,5-2 раза. Установите устройство в передней части автомобиля, на задней дуге или у бампера. Знание предполагаемых условий эксплуатации своей Нивы и особенностей применения всех видов лебедок позволит вам выбрать для себя наиболее подходящий вид.

Весь комплект привода Niva может быть установлен в специализированной мастерской, которая также позаботится о гарантии. Правильная установка окажет дополнительное влияние на безопасную эксплуатацию устройства, его надежность и долговечность.

Отнеситесь серьезно к выбору и установке лебедки на ваш автомобиль. Это обеспечит доступность всех дорожных условий для вашей «Нивы» в будущем.

Наконец, звезды сошлись, и долгожданное «действие» состоялось. Необходимость поиграть с арсеналом «специализированного оборудования» моего автомобиля была очевидна уже давно, но почему-то находились различные микро- и макропричины, по которым этого нельзя было сделать.

С заявленным тяговым усилием в 8000 фунтов или 3,6 тонны, лебедка является одной из более доступных по цене разновидностей полубрендовых «электромоментов», как я уже говорил ранее. По сути, был подготовлен и изучен проект места установки.

Одним из важных пунктов технического задания было то, что лебедка должна быть установлена в контексте стандартного бампера, и я попытался сделать конструкцию для установки из квадратных и прямоугольных профильных труб.

Расчеты показали, что это неплохо. Дизайн получился довольно легким и оригинальным. Но в процессе производства и сборки выявился ряд очевидных ошибок и системных недостатков. Нам пришлось отказаться от этой идеи. Первый блин вонял. Я потерял много времени, но я практиковался). Это случилось снова).

Основная идея нового дизайна уже реализована на практике:

1) Лебедка крепится к кронштейнам, прикрепленным к стойкам, отходящим от балки передней подвески.2) Лебедка крепится к горизонтальным поперечным стойкам, прикрепленным к консольным кронштейнам, отходящим от лонжеронов.3) Стойки крепятся к балке передней подвески с помощью деталей, приваренных к балке (соединения в горизонтальной и вертикальной плоскостях).4) Каждый из консольных кронштейнов крепится к лонжеронам двумя болтами (в горизонтальной и вертикальной плоскостях).

https://www.youtube.com/watch?v=-yde0hvkSSQ

По картинкам легко понять основные принципы и принцип работы конструкции:

Особенности скрытой установки лебёдки в «шеви-ниву» на примере srx 9500

1143

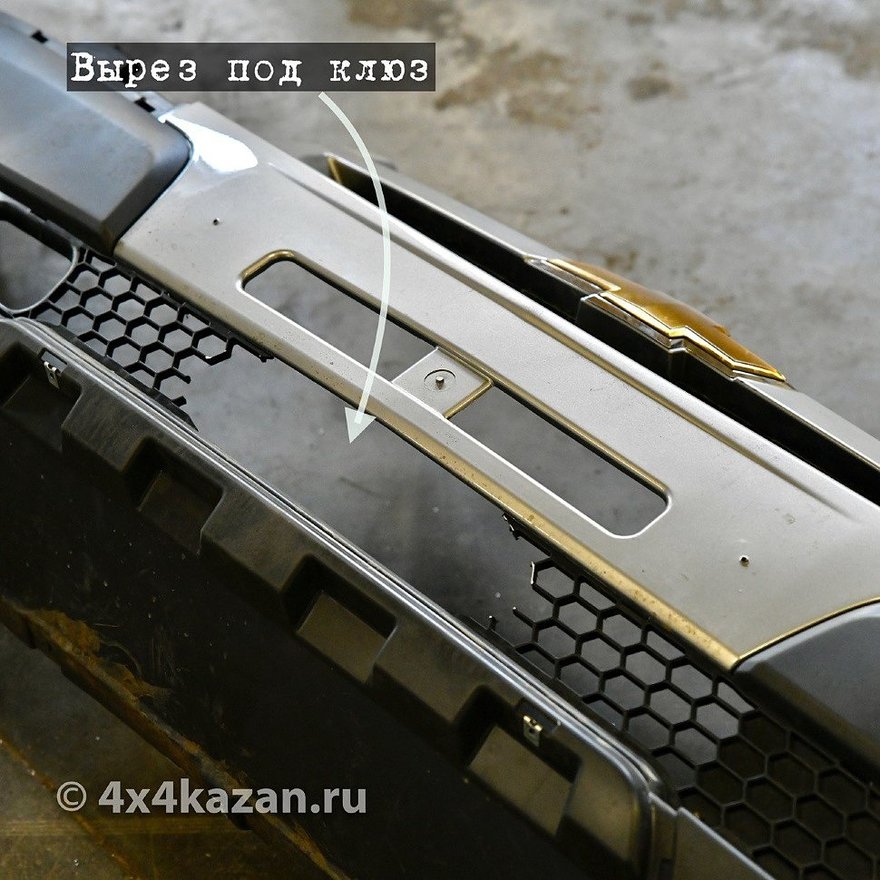

Когда речь заходит о скрытой установке лебедки на Chevrolet Niva, первое, о чем вы думаете, это, как правило, какой-нибудь квадроцикл «шесть тысяч фунтов» на постоянных магнитах или что-то подобное. Можно подумать, что здесь нет ничего серьезного в стандартном бампере, где все очень плотно упаковано за решеткой радиатора….. Но нет ничего невозможного — это доказали наши друзья из казанской «Мастерской полного колеса», которые тайно установили на этот автомобиль полноразмерное автоустройство 4Revo SRX 9500. Как же они это сделали?

1138

Первое, что необходимо сделать, это снять внешний пластиковый кожух с бампера автомобиля и вырезать отверстие для ключа в том месте, где он должен находиться.

1132

В этом месте необходимо было срезать усилители бампера. Чтобы не мешать площадке лебедки, нижняя была удалена.

1134

Верхняя опора была частично вырезана. Как только точное место было отмечено, середину убрали, чтобы она не мешала игре.

1131

В конечном итоге можно было установить и закрепить на ножках площадку для лебедки. К площадке была приварена вырезанная буксировочная проушина.

1135

На прежнее место, но с наклоном вперед. Теперь им будет проще пользоваться. Вы сможете зацеплять штыри стандартного размера.

1129

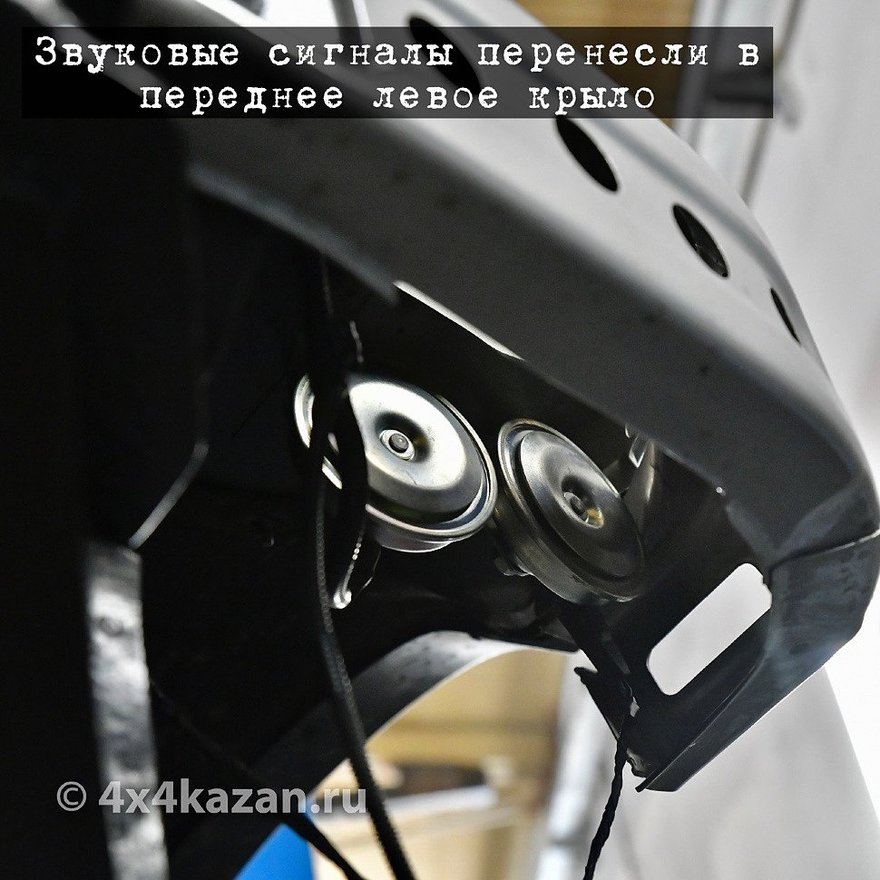

Рога были перемещены из-под радиаторной решетки внутрь левого края усилителя бампера. Оттуда они так же хорошо слышны.

1136

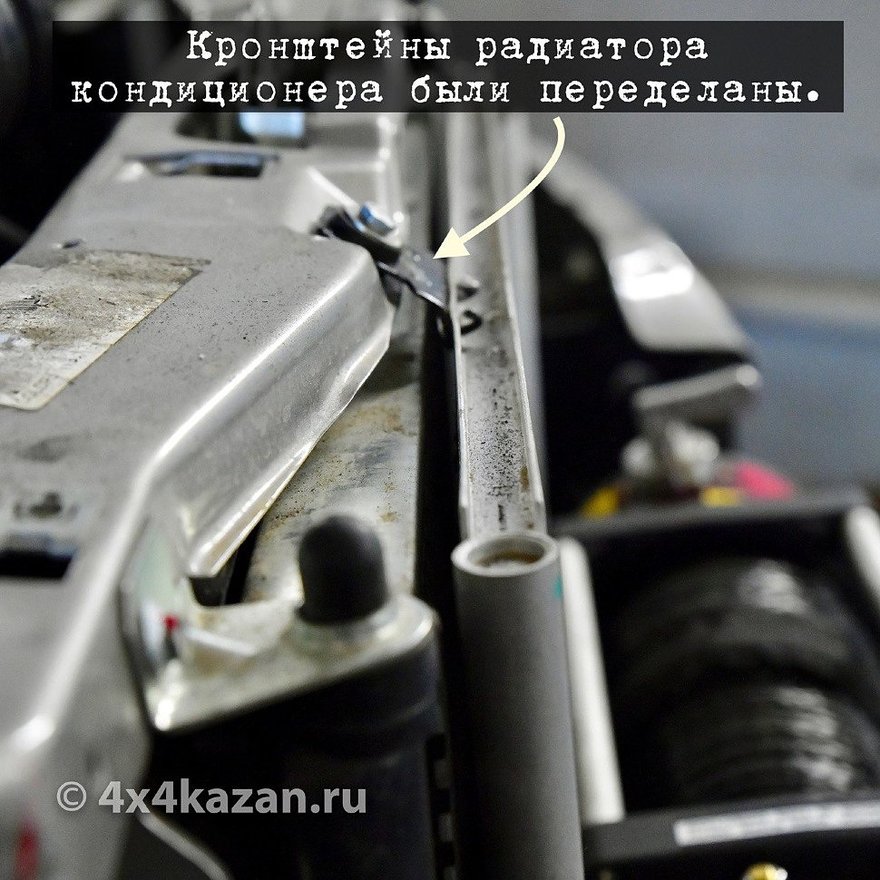

Лебёдка теперь мешает только радиатор кондиционера. Но это не беда. Если немного переделать кронштейны, то его можно сдвинуть почти вплотную к радиатору. На площадку 4Revo SRX 9500 можно поместить больше оборудования, чем на другую.

1128

Лебедку нужно закрепить, подсоединить провода и прикрепить бампер. Готово!

1145
