5 самых удачных модификаций легендарной «нивы»

Любопытно, но за 36 с лишним лет производства пресловутая «Нива» почти не изменилась, что, впрочем, не мешает ей пользоваться стабильным спросом, и не только в России. Но если в нашей стране она является самым доступным на рынке внедорожником, то «за бугром» ее стоимость намного выше.

Скажем, в той же Великобритании ценник на LADA 4×4 стартует с отметки в 13 000 английских фунтов, а это, извините, почти аж в пять раз дороже, чем у нас. При этом заказы на модель не утихают. Да что там говорить — «динозавра» с радостью покупают более чем в ста странах мира!

Хотя удивляться тут, в общем-то, нечему — идеальный автомобиль для бездорожья и практически не убиваемый. Главное, чтобы будущее поколение SUV не переродилось в рядовой городской кроссовер, от которых уже воротит, а сохранило все достоинства своего предшественника.

Правда, ждать выхода новой генерации в свет придется по меньшей мере года три, и не исключено, что до того, как машина встанет на конвейер, АВТОВАЗ еще не раз поменяет планы, связанные с ее доработками и модернизацией. Но всему свое время, а пока предлагаем вспомнить самые удачные из всех когда-либо выпущенных модификаций легендарного «проходимца».

ВАЗ 21218 «Фора»

Клиренс (дорожный просвет) нива 2121: какой и как его увеличить? - Сайт об отечественном автопроме

По сравнению с обычным ВАЗ 2121, «Фора» могла похвастать расширенными колесными арками, видоизмененными дисками, а также сменившим жесткие задние кресла широким и удобным диваном, позаимствованным у «восьмерки». Кроме того, автомобиль, выпускаемый на предприятии «ПСА Бронто» в период с 1996 по 2022 год, обзавелся увеличенными на 300 мм дверями и приподнятой за счет пластиковой надстройки крышей.

ВАЗ 2131

Клиренс (дорожный просвет) нива 2121: какой и как его увеличить? - Сайт об отечественном автопроме

Удлиненная версия модели, получившая пять дверей за счет полуметровой вставки в типовой кузов, благодаря чему расстояние между первым и вторым рядами сидений увеличилось на 125 мм. Разумеется, прибавила в размерах и колесная база, которая стала на 500 мм больше.

С учетом этого и не в последнюю очередь из-за дополнительного веса, автомобиль стал заметно хуже разгоняться и потреблять ощутимо больше топлива. Однако это не мешало постсоветским покупателям выстраиваться за ним в очередь. Впрочем, купить такую машину можно и сегодня.

ВАЗ 212183 «Ландоле»

Клиренс (дорожный просвет) нива 2121: какой и как его увеличить? - Сайт об отечественном автопроме

До недавнего времени и эту модификацию можно было приобрести по предзаказам все на том же «ПСА Бронто». Внедорожник, лишенный верхней части кузова, вместо которого установлен силовой каркас безопасности, стал своего рода ответом американскому Jeep Wrangler.

Привычный багажник был заменен на открытый борт, а вместо дверей установлены небольшие пластиковые ограничители, защищающие салон от попадания воды и грязи. При необходимости верх закрывался водоотталкивающим брезентом, который, по слухам, в сильный проливной дождь отводил воду не лучше дуршлага. Венчали картину развешанные по всему периметру машины массивные трубы-кенгурины.

ВАЗ 2329 «Пикап»

Клиренс (дорожный просвет) нива 2121: какой и как его увеличить? - Сайт об отечественном автопроме

Четырехместный пикап с колесной базой 2700 мм, построенный на основе пятидверной версии «Нивы», получил увеличенный на 300 мм задний свес, а также дополнительный топливный бак. Таким образом, «вездеход» грузоподъемностью до 650 килограммов стал вмещать в себя целых 84 литра «горючки».

Правда, на запасе хода это практически не отразилось. Мелким тиражом выпускалась еще одна модификация в кузове «пикап», только с двухместной кабиной — ВАЗ 2328 «Волк». Но в отличие от «собрата» популярности она не снискала и в скором времени была снята с производства.

ВАЗ 21213 «Тайга»

Клиренс (дорожный просвет) нива 2121: какой и как его увеличить? - Сайт об отечественном автопроме

Рестайлинговая вариация ВАЗ 2121 в 1993 году претерпела изменения, выраженные в новом дизайне задних фонарей и длинном свесе крышки багажника. Кроме того, модель обрела бесконтактное зажигание, карбюратор «Солекс» и, что самое главное, более мощный двигатель с рабочим объемом 1,7 литра.

Как сделать экспедиционный багажник на ниву — пошаговая инструкция

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции. Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент. Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

  • Трубы: с квадратным сечением — 2 мм 15×15; с прямоугольным — 2 мм 40×20.
  • Арматурная сетка: 5 мм 200×100.
  • Один уголок длиной 0,6 метра. Размеры: 25×25×3 мм.
Размеры деталей багажника Нива, мм
Рамыверхняяширина1973,5передние подкосы352,5Материалы
длина1213,5труба с круглым или квадратным сечением диаметром 20 или 25 мм
нижняяширина1973,5
длина1213,5
Перекладины10 шт для обеих рамдлина114,7уголок длиной 25×25×3 мм.
Ребра жесткости3 шт для передней части верхней рамыдлина199уголок или металлический профиль
ширина80
Стойки бортов12 штдлина160металлический профиль
ширина60
Сетчатое днище2-3 штпо размеру рамысетка арматурная : 5 мм 200×100
Крепления для установки на рейлинги6 штзаводские с металлическими поперечинами 20×40 мм и резиновыми прокладками, либо изготовленные самостоятельно

Таблица сделана по чертежу №1. Пошаговая инструкция ниже сделана по другим размерам.Перед созданием конструкции водителю необходимо посмотреть руководство к автомобилю. Багажник обычно весит от 10 до 20 килограмм. Если сверху лежит 150 кг, на крышу давит еще и корзина. То есть, в сумме вес составляет 170 килограмм.

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

Верхняя рама

Нижняя рама

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Профили 2×2 разрезают, чтобы получить 12 одинаковых отрезков. Они будут служить ребрами жесткости для нижней рамы. Устанавливаться будут перпендикулярно уже имеющимся соединительным трубам.

Привариваются ребра перпендикулярно трубам на нижней раме.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

Готовую конструкцию покрывают преобразователем ржавчины.

На фото — преобразователь ржавчины Цинкарь. Стоимость: ~150 руб. за 0.5 литра

Далее нужно зачистить металлические поверхности при помощи специальной плоской насадки-щетки для УШМ.

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Чтобы надолго защитить металлические поверхности от ржавчины, рекомендуется выполнить пескоструйную обработку и покрыть каркас порошковой краской. Это процедуру производят профессионалы автосервисов.

А еще интересно:  Высоко стою. Какой клиренс нужен для легкового автомобиля? | Об автомобилях | Авто | Аргументы и Факты

Лифтинг подвески нивы ваз 2121 21213 21214 2131

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

  • Домкрат обычный
  • Домкрат «хайджек»
  • Съемник пружин
  • Баллонный ключ
  • Набор торцевых головок с трещоткой
  • Набор рожковых ключей
  • Монтировка
  • Деревянная колода (пень)

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления. Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины. Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры. Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов. После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется. При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата. Крепим амортизаторы, собираем мост, монтируем колеса.

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга.

Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов.

Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

https://www.youtube.com/watch?v=68OSADkgmNs

Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

  • Чертежи для правильного монтажа
  • Проставки
  • Удлиненные амортизаторы
  • Новые продольные рычаги для моста
  • Удлиненная тяга «панара»
  • Новые чаши и пружины

В некоторых комплектах для НИВЫ 2121 предлагаются удлиненные тормозные шланги. При опускании колес, штатная тормозная система может оказаться слишком короткой.

Процесс замены: Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ЛАДУ 21214, знают, о чем речь.

Подготовка передней оси описана в разделе бюджетного лифта НИВЫ. Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо.

Обычно он полностью отделяется от подвески.

Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо. Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы.

Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде. Если в наборе предлагаются новые амортизаторы – их следует установить.

Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления. В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.

Вне зависимости от того, выбрали вы бюджетный или профессиональный лифт, после окончательной сборки необходимо провести тестовые заезды. Если есть огрехи в монтаже, или неправильно заданы размеры – лучше проверить это вдали от дорог общего пользования.

Для любителей охоты, рыбалки и дачных путешествий, а также жаждущих испробовать себя и собственную «Ниву» в управлении автотранспортным средством в сложно проходимых местах, нам предоставляется возможность предложить повысить дорожный просвет, с помощью которого возрастает проходимость Вашего авто.

Тюнинг Нивы – лифтинг подвески.

На данный момент присутствует по крайней мере 6 разновидностей лифтинга подвески Нивы и Ш/Нивы, любой по собственному занимателен и оговаривается в ходе подготовки авто к «бездору» по заказу посетителя, принимая во внимание отличительные черты эксплуатации его авто и размеры дисков и резины которые он хочет поставить на свой автомобиль.

Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.

В сумме повышение дорожного просвета составит 9-10 см! В этом выполнении «НИВА» в отсутствии утраты комфортных качеств имеет возможность эксплуатироваться как на магистрали с покрытием, но и по бездорожью, не уступая ни в чем внедорожникам зарубежного производства.

Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.

Лифтинг подвески по передку.

https://www.youtube.com/watch?v=vH99pQLDECA

Лифт исполняется путём установки нацеленных шайб под нижнюю площадку пружины (они делают достаточный угол передней пружины).Под верхний рычаг (меж ним и шаровой) ставится ещё 1-на проставочная шайба (т. о. разгружаем рычаг).

А еще интересно:  10 правил движения с прицепом (по бездорожью) Нива ВАЗ 21213, 21214, 2131 lada 4x4

Меняются местами рычаги поворотных кулаков и наконечники управляющих тяг уже идут с верху в низ (так как впоследствии проделанных раньше дел, при полном вывороте тяги, упрутся в стабилизатор, хотя по желанию посетителя возможно оставить как было, изменив крепление стабилизатора).

Во время выполнения работ по лифтингу нередко по заказу приходится поменять амортизаторы, пружины, рез. проставки, пыльники внутренних шрусов на тюнинговые доработанные под этот вид лифта подвески и создавать регул. отбойников пружин.

Лифтинг подвески Нивы по задку.

Лифт исполняется методом установки новейших чашек задних пружин, которые крепятся поверх штатных на болтах, и кронштейнов для перенесения точек крепления задних амортизаторов вверх на 5 сантиметров (крепятся на болтах).

Короткие верхние штанги заднего моста удлиняются или делаются регулируемыми (для нетяжелого разворота хвостовика, чтобы не закусывало крестовину), реактивные тяги заднего моста либо усиливаются уголком или ставятся сдвоенные, по желанию посетителя добавляется стабилизатор заднего моста «Техномастер» (Тольятти), хотя его нужно будет подгонять под лифтовочную машину, переваривать.

Нива 2131: технические характеристики 5-дверного авто «

Нива 2131: технические характеристики 5-дверного авто

Нива 2131: технические характеристики 5-дверного авто

Рассмотрим основные размеры ремней используемые на различных автомобилях ВАЗ.

Клиновой ремень (профиль А)
Используется на автомобилях «Классика», Самара, Нива
710 мм — ВАЗ 2108-21099 с карбюраторным мотором привод генератора.
Из наиболее распространенных 715 БРТ кат.номер 2108-3701720-01РУ,

820 мм — ВАЗ 111, 1113 (ОКА) — привод генератора
Наиболее распространены БРТ 1111-3701720-01РУ (зубчатый), БРТ 1111-3701720РУ (простой).

840 мм — используется на LADA 4×4 в вариантном исполнении для привода насоса ГУР (автомобили свежих годов выпуска)

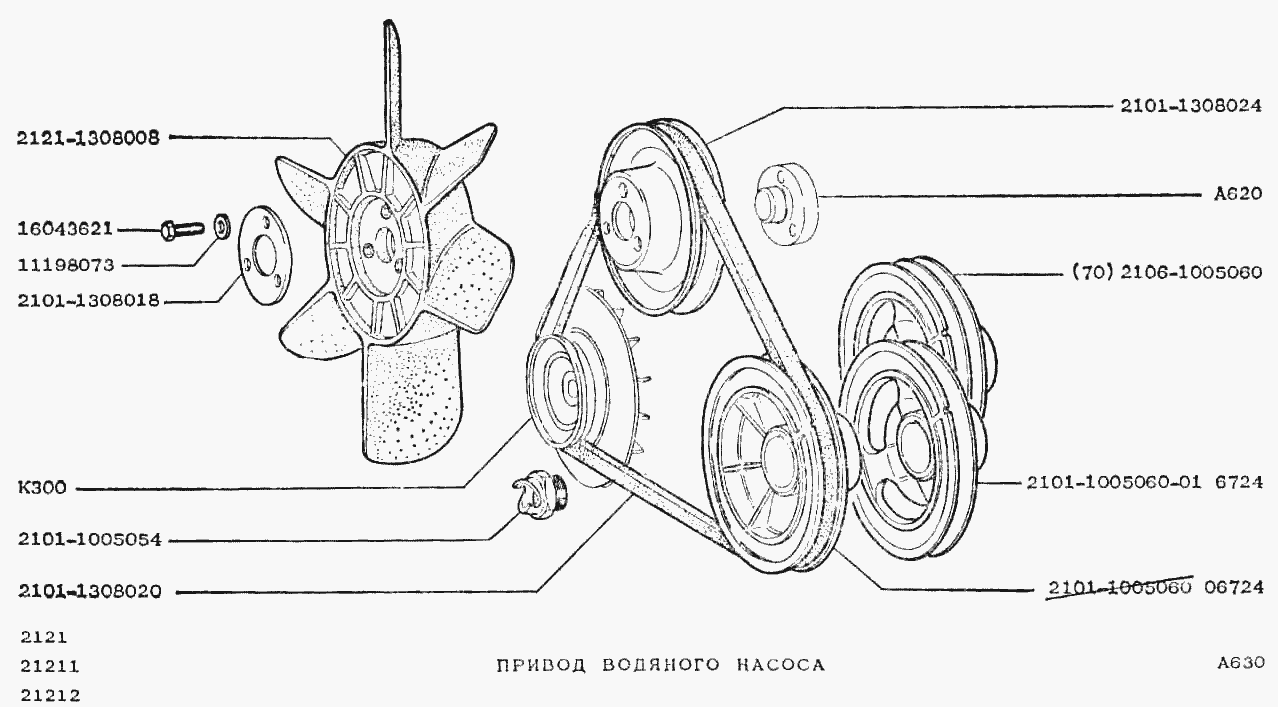

940 мм — приводе генератора ВАЗовской «Классики» 2101-2107 их модификаций, ВАЗ 2121 НИВА, привод генератора и привод гидронасоса рулевого управления ВАЗ 21213 (стоит 2 ремня) в вариантном исполнении установлен поликлиновой ремень, его рассмотрим ниже.
АвтоВАЗ 21010-1308020-82 (зубчатый), БРТ 2101-1308020РУ (может быть как простым, так и зубчатым).

Ремни поликлиновые (ручейковые), используются для привода генератора и вспомогательных механизмов.

6PK698 — привод генератора ВАЗ 21093 с инжекторным мотором, 2113-2115 с 8 клапанным инжекторным мотором. Натяжение ремня производится генератором, без дополнительных роликов и механизмов. БРТ 21082-3701720РУ

6PK742 — привод генератора ВАЗ 2110-2112 без гидроусилителя руля, встречается на ЛАДА Приора первых выпусков. БРТ 2110-3701720РУ

6PK823 Лада Гранта — привод генератора. Мотор 2116, 8 клапанов. Механизма натяжения ремня нет. Используется эластичный ремень 6PK823SF

6PK882 — привод генератора ЛАДА Калина (1118) с 8 клапанным мотором, натяжение ремня осуществляется механизмом.

4РК913 — привод генератора и кондиционера Лада Ларгус, мотор 1.4 БРТ 4РК913РУ

5К990 — ремень генератора Лада Ларгус БРТ 5К990Р

6PK1005 — Лада Калина (1118-1119) привод генератора и ГУР.

6PK1015 — привод генератора и ГУР ВАЗ 2110-2112 с 16 клапанным мотором, ЛАДА Приора, Приора2 с 16 клапанным мотором, ЛАДА Калина, Калина2, Калина-кросс с 16 клапанным мотором, ЛАДА Гранта с 16 клапанным мотором. Мотор ВАЗ 21126, ВАЗ 21127

6PK1025 привод генератора и компрессора кондиционера ВАЗ 2110-2112 с 16 клапанным мотором, ЛАДА Приора, Приора2 с 16 клапанным мотором, ЛАДА Калина, Калина2, Калина-кросс с 16 клапанным мотором, ЛАДА Гранта с 16 клапанным мотором. Мотор ВАЗ 21126, ВАЗ 21127

5РК1110 — привод генератора ЛАДА Ларгус двигатель 1,4. БРТ 5РК1110РУ

5PK1747 — привод генератора, ГУР, Кондиционер ЛАДА Ларгус 8 клапанный мотор. БРТ 8200833541РУ

6PK1822 — привод генератора, ГУР, Кондиционера ЛАДА Ларгус 16 клапанный мотор БРТ 8200598964РУ

5PK1885 привод генератора и вспомогательных механизмов ЛАДА 4х4 21214, 21230, Chevy Niva 2123

—> Авто-мото-велотехника
—> Размещено : 16.12.2020

—> Просмотров : 17765

Читайте ещё, это интересно:

Информация о применяемости ремней:

Применяемость ремней приводных Finwhale к отечественным моделям автомобилей:


по каталогу

Тип
ремня

Длина,
мм

Марка
автомобиля

Примечания

BV113

BV125

ГАЗ
21-3110; 2715-3302; УАЗ 469(3151) и все модификации с двигателями УМЗ

Двигатели
ЗМЗ 21; 24; 402

BV138

ВАЗ
2101 -2107; 2121; АЗЛК 2141 иИЖ2126 с двигателем ВАЗ

BV150

ГАЗ
21-3110; 2715-3302; УАЗ 469(3151) и все модификации с двигателями УМЗ

Двигатели
ЗМЗ 21; 24; 402

BP600

Двигатель
с 16 клапанами

BP625

ГАЗ
3102-3110; 2715-3302 с двигателями семейства ЗМЗ 406.

BP638

8
клапанов, инжектор

BP675

ГАЗ
3102-3110; 2715-3302 с двигателями семейства ЗМЗ 406.

Применяемость клиновых ремней на садовой технике:

Ремень

Применяемость ремня

А-710

МК КРОТ до 1986 года выпуска

А-750

МК КРОТ после 1986 года выпуска

В(Б)-850

Мотоблок ФАВОРИТ, ТЕРО-10

А-900

МК КРОТ с импортным двигателем

А-1120

А-1180

Мотоблок МБ-1 всех марок -передний ход

А-1213

Мотоблок МБ-2 (нева)

А-1320

А-1400

Мотоблок Воткинск, ножевая косилка к МБ

Z(О)-1400

Мотоблок МБ-1 всех марок — задний ход

А-1560

Щетка мотоблочная ЩМ-0,9 до 2009 года выпуска

А-1900

Щетка мотоблочная ЩМ-0,9 после 2009 года выпуска

В данной таблице представлены примеры применяемости поликлиновых приводных ремней сечения РК:

Типоразмер

Применяемость

6РК 860

6РК-925

6PK-1220

Двигатель ЗМЗ-4061.10 (ГАЗ-3302); Двигатель ЗМЗ-4062.10;
(ГАЗ-31029, 3110); УАЗ-3160;

6 РК-1250

6PK-1370

ГАЗ (Волга, Газель, Соболь); двигатель ЗМЗ -406

6PK-1703

Двигатель КАМАЗ Евро-2

6PK-1790

6РK-1630

6PK-1115

6PK-698

5PK-1888

ВАЗ-2123 «Chevrolet Niva»

6РК-742

6РК-882

10PK-1250

Станочное оборудование (фрезерные и шлифовальные станки)

24PК-1250

16PК-1320

Сеялка «Гомсельмаш», комбайны «БИЗОН», «Кейс», КЗР-10

Ремни клиновые вентиляторные:

8,5х8-833

ГАЗ-53А, ГАЗ-53-92, ЗМЗ-53-11, УМЗ-451МГ, ЭД-181Т

8,5х8-850

8,5х8-875

8,5х8х933

Запорожец, Т-4А, ТД-75М

8,5х8-1018

ГАЗ-24, ГАЗ-13, ГАЗ-31, МЕМЗ-967П, МЕМЗ-968,(Запорожец)

8,5х8-1030

УМЗ-451М, УМЗ-4146.10, УМЗ-417.10

8,5х8-1060

8,5х8-1090

8,5х8-1150

8,5х8-1250

8,5х8-1280

Д-21А1, Д-120, Д-37Е, Д-144

8,5х8-1320

8,5х8-1348

ГАЗ-13 «Чайка», ГАЗ-71, ГАЗ-73, ЛАЗ-42021, ЛиАЗ-5256

По ТУ 38305-8-339-94

10х8-715, 10х8-944 (наруж. длина)

По ГОСТ 5813-93

11х10-1045

ГАЗ-53, БелАЗ-75211, КрАЗ-960,КрАЗ-6443, ЭД-181Т, 4ЭД-181Т, ЭМЗ-71, ЭМЗ-73, ЭМЗ-24Д, ЭМЗ-3402, ЭМЗ-3403

11х10-1120

СМД-23/24, СМД-31/32, СМД-31А/32А, ЗИЛ-157КД, ЗИЛ-114, Урал-744

11х10-1150

11х10-1180

ЯМЗ-841, ЯМЗ-842, ЯМЗ-8423, ЯМЗ-840

11х10-1220

ЗИЛ-645, ЗИЛ-157КД, ЗМЗ-505-10, ЗМЗ-14

11х10-1250

Д-240 (МТЗ-80/82), СМД-З101, Д-241Л (Т-70с)

11х10-1280

ЗИЛ-114, ЗИЛ-117, ЗИЛ-4104, ЗИЛ-41

11х10-1400

ГАЗ-66, ПАЗ-672, ПАЗ-3203, ПАЗ-3205, ЗИЛ-118К, ЗИЛ-118КА, ЛАЗ-698, ЛАЗ-4202, ЛиАЗ-5251, ЛАЗ-42021

11х10-1450

ЗМЗ-66-92, ЗМЗ-3403, ПАЗ-672, ПАЗ-320Г, ЛиАЗ-5251,ЗИЛ-157Л, СМД-18Н, СМД-14НГ, (ДТ-75В), СМД-15Н, СМД-18, СМД-186, СМД-19/20, СМД-21/22

11х10-1500

11х10-1600

ЗМЗ-65-06, ЗМЗ-3402, СМД-17К/18К, СМД-17КН/18КН, СМД-22, СМД-22-А

11х10-1650

11х10-1775

ГАЗ-66, ГАЗ-71, ГАЗ-73, ПАЗ-3205

12,5х9-1120

СМД-60 (тр. Т-150), СМД-62 (тр. Т-150), СМД-74/75,СМД-74/75/76/78, СМД-66 (тр. ДТ-175С)

По ГОСТ 5813-93

14х10-887

МАЗ-504, КрАЗ-258, ЯМЗ-236, ЯМЗ-238

14х10-937

МАЗ-505, КрАЗ-258, ЯМЗ-238НБ(К-700), ЯМЗ-236, ЯМЗ-238

14х10-987

По ГОСТ 5813-93

14х13-1280

СМД-23/24, ДОН-1200, СМД-31/32, СМД-31А/32А, ДОН-1500, СМД-81(СК-10)

14х13-1320

ЯМЗ-240Б (тр. К-701), КамАЗ-740, КамАЗ-741, ЯМЗ-8423

14х13-1600

СМД-23/24, СМД-31/32, СМД-31А/32А, СМД-32-01

По ГОСТ 5813-93

16х11-1103

16х11-1120

ГАЗ-51, ГАЗ-52-04, СМД-60 (Т-150), СМД-62(Т-150К),СМД-74/75,СМД-66 (ДТ-175с)

16х11-1220

Д-50, Д-50А (МТЗ-50/52)

16х11-1403

16х11-1450

СМД-60 (тр.Т-150), СМД-62 (тр. Т-150К), СМД-64, СМД-80,СМД-81 (СК-10), СМД-72/74/76/78, Д-108, СМД-66 (ДТ-175С)

16х11-1650

Д-160, СМД-72, Д-108

19х12,5-1220

19х12,5-1450

СМД-14НГ (ДТ-75В), СМД-14, А-01М, (4-4М), А-41 (ДТ-75М)

19х12,5-1550

21х14-1303

ЗИЛ-157, ЛАЗ-697, ЛиАЗ-677Н, МоАЗ-6507, МоАЗ-7405

21х14-1450

ЛАЗ-697, БелАЗ-540, БелАЗ-531,БелАЗ-7540, БелАЗ-75482, БелАЗ-75211, БелАЗ-75231

21х14-1650

ЗИЛ-130, ЗИЛ-131, Урал-375, КАЗ-608В, ЛАЗ-697, ЛиАЗ-677Н, ЗИЛ-ММЗ-555

21х14-1735

БелАЗ-540А, БелАЗ-548А, БелАЗ-7548, БелАЗ-75401, БелАЗ-7523, БелАЗ-7421, БелАЗ-6411

21х14-1950

БелАЗ-548А, БелАЗ-7548, БелАЗ-7523, БелАЗ-75232, БелАЗ-75231

Ремни клиновые вентиляторные с формованным зубом без облицовки боковых граней ТУ 2564-431-00149311-2006:

№ п/п

Типоразмер ремня клинового

Применяемость клинового ремня

1

AVX 10-850 (I-8,5×850 Lp)

2

AVX 10-944La (I-10х8-944La)

ВАЗ-2105, ВАЗ-2106 и его модификации, ВАЗ-2107, Нива 2121

3

AVX 13-900Lp (I-11х10-900Lp)

«ГАЗЕЛЬ» ГАЗ-2705, 3221, 3302

4

AVX 13-1230Lp (I-11х10-1230Lp)

ЗИЛ 5301 и его модиф. («Бычок»), Икарус-260

5

AVX 13-1045(I-11×10-1045 Lp)

6

ПАЗ-672, -695М, -696, -697М, -698, -3203, -3205, -4202, 42021, ЗИЛ-118К, ЗИЛ-118КА, ЗИЛ-111, ЛиАЗ-5256, ГАЗ-66

7

AVX 17×10-887Lp (II-14х10-887Lp)

МАЗ-504, КрАЗ-256, КрАЗ-258, К-70

8

AVX 17×10-937Lp (II-14х10-937Lp)

МАЗ-500, 504, 505, КрАЗ-258, тр. К-700, комбайны ЯСК-170, 200, ЯМЗ-238НД, ЯМЗ-236 (238НД)

9

AVX 17×10-987Lp (II-14х10-987Lp)

МАЗ-500, 504, КрАЗ 257 и его модиф. ЯМЗ; К-700

А еще интересно:  Обзор самых проходимых внедорожников - Рейтинг ТОП 10

10

AVX 17×13-1320Lp (I-14х13-1320Lp)

К-700, К-701, МАЗ, КамАЗ-740, КамАЗ-741,

11

ЗИЛ-ММЗ 555, ЛАЗ-6955, 695Е, 697, Урал-375, КАВЗ-608(В), МоАЗ-6507, 7405, ЛиАЗ 677(Н), ЗИЛ-130, -131, -157, -158

12

БЕЛАЗ-7540, 7547, МАЗ 544, 537

13

Ремни поликлиновые:

№ п/п

Типоразмер ремня

Применяемость ремня (модели двигателей, марки автомобилей и другой техники)

1

2

3

Двигатель ЗМЗ-4061.10 (ГАЗ-3302)Двигатель ЗМЗ-4062.10 (ГАЗ-31029, 3110), УАЗ-3160

4

5

ГАЗ (Волга, Газель, Соболь) двигатель ЗМЗ -406

6

Двигатель КАМАЗ Евро-2

7

8

9

10

11

ВАЗ-2123 «Chevrolet Niva»

12

13

14

Станочное оборудование (фрезерные и шлифовальные станки)

15

16

Сеялка «Гомсельмаш», комбайны «БИЗОН», «Кейс», КЗР-10

Ремни производства HanseGermany:

№ по каталогу

Тип ремня

Применяемость

Примечание

HR 6PK-698

ВАЗ 2108- 2115 i

HR 6PK-742

HR 6PK-1125

ВАЗ с кондиционером

HR 6PK-1220

ГА33102-3110, 2715-3302 MS, дв. 406

HR 6PK-1370

ГАЗ 3102-3110 PS, 2715-3302, дв.406

HR 6PK 1030

двигатель ГАЗ-560 (Штайер)

HR 6PK 1630

двигатель ГАЗ-560 (Штайер)

HR 5PK-1885

HR AVX-10X875

HR AVX- 10×940

ВАЗ 2101-2107,2121, АЗЛК2141, ИЖ 2126

HR AVX-10X1018

ГАЗ 31029 дв. 402

HR AVX-10х1030

ГАЗ 31029 дв. 402

HR AVX-10X710

ВАЗ 2108-2115 1,3; 1,5

HZ 011 008

ВАЗ 2108-2115 8v

HZ 011 010

ВАЗ 2110-2112 16v

HZ 011 005

Схема принятых обозначений:

Н— первая буква наименования фирмы HANSE
R— структура номеров HANSE в группе приводных ремней — клиновые и поликлиновые ремни.
6РК-698— поликлиновый с 6 ребрами, эффективная длина 698 мм.
AVX-10-875— клиновый, ширина 10 мм, эффективная длина 875 мм.
Z— структура номеров HANSE в группе приводные
ремни — зубчатые ремни ГРМ.

Автомобили российского производства

Нива 2131: технические характеристики 5-дверного авто

ВНИМАНИЕ!Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка «Стоимость» — эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки «Стоимость» — такие детали мы не продаем и заказы на них не принимаем.

Ходовые макеты

Но в 1988 году никто на заводе и предположить не мог, что на решетке Нивы когда-то появится золотой крест. В то время там занимались испытаниями ходовых макетов с незатейливыми названиями ХМ-01 и ХМ-02, в ходе которых конструкторы занимались оценкой и доводкой шасси и рулевого управления. Сравнивали прототипы, разумеется, с обычной старушкой-Нивой.

Результаты оказались обнадеживающими: не сильно уступая ВАЗ-2121 в проходимости, ходовые макеты «улучшенной Нивы» по ездовым качествам и уровню комфорта были сравнимы даже с «восьмеркой», не говоря уже о Жигулях!

При этом улучшились не только устойчивость и управляемость, но и динамические качества – обгоны на загородном шоссе машине с 1,8-литровым двигателем давались значительно легче, чем обычной Ниве с мотором ВАЗ-2106 объемом 1,6 литра. Стало очевидно, что в любом случае рабочий объем двигателя новой модели необходимо будет увеличить.

Еще одно важное преимущество прототипов над серийной Нивой – «лёгкий руль», реализованный благодаря использованию реечного механизма оригинальной конструкции, усилия на котором были снижены на 60%. Фактически, по этому параметру прототипы были сравнимы с переднеприводной Самарой!

Правда, испытатели отмечали, что улучшение устойчивости, управляемости и плавности хода не прошло даром – крены по сравнению с «двадцать первой» увеличились, а на рулевое управление при движении в колее приходили ощутимые удары.

Передние и задняя независимые подвески ХМ-01 обеспечивали лучшую проходимость, ведь у машины просто не было характерного «чулка» заднего моста.

Удивительно, но практические испытания прототипов на тяжелом бездорожье (включая зимники) показали, что ХМ-01 по проходимости превосходит не только «старшую сестру» модели 2121, но и тяжелые внедорожники вроде отечественного УАЗа и американского Chevrolet Blazer, который также принимал участие в сравнительных заездах.

Испытания на дорогах с твердым покрытием позволили конструкторам понять, что необходимо изменить в настройках подвески и реечного рулевого управления, чтобы улучшить ходовые качества новой модели в сравнении с Нивой. Практически сразу специалисты ВАЗа пришли к выводу, что снизить уровень вибраций и ударов на рулевом колесе поможет установка демпфера и рулевого управления с гидравлическим усилителем.

Проверка внедорожного потенциала помогла и ответить на вопрос, какими должны быть лучшие универсальные шины для Нивы. Интересно, что на прототипах использовались очень необычные колеса – обточенные ступицы обычного диска Нивы с ободьями от УАЗа, на которые были установлены шины Я-288 размерности 185/80 R15 от микроавтобуса РАФ-2203.

Оказалось, что проходимость прототипов сильно зависит от давления в шинах: только при снижении параметра до 1,0 атмосферы с «обычных» 1,5-1,8 атмосфер шины переставали зарываться в сыпучий песок.

Прямая зависимость проходимости от рисунка протектора и состава смеси заставили конструкторов активизировать сотрудничество с НИИШП. Их результатом стали опытные шины Макет-4 размерности 195/70 R15. Именно «пятнадцатый диаметр» был утверждён для новой модели, поскольку узкие и высокие 16-дюймовые шины ВлИ-10 (не говоря уже о зубастых ВлИ-5) не обеспечивали требуемых параметров курсовой устойчивости и плавности хода.

Впрочем, в период с 1988 по 1991 годы на ВАЗе совместно с НИИШП работали над разными размерностями шин для будущей модели 2123. В частности, рассматривался даже вариант колес 185/65 R15 – то есть, такой же размерности, как у современного Логана. Разумеется, на таких низкопрофильных шинах ХМ-01 сразу сильно потерял в дорожном просвете и смотрелся довольно несуразно.

В ходе работы над прототипами конструкторы пытались найти новое место для запасного колеса, которое сначала хотели разместить снаружи кузова под полом багажника (как на Renault Duster). Однако в итоге «запаска» переехала на дверь задка, хотя это очень не нравилось некоторым тольяттинским дизайнерам.

В ходе практических испытаний было выявлено, что применение схемы МакФерсон в задней подвеске является не слишком целесообразным, а размерность передних стоек требовала увеличения.

Свою работу выполнили

Ходовые макеты позволили ответить на важный вопрос – что же делать с обычной Нивой? Было решено, что наработки по прототипам ХМ-01/02 будут реализованы в рамках работы над моделью 2123, ну а в случае с ВАЗ-2121 решили ограничиться малой кровью – удлинить заднюю дверь до бампера, несколько осовременить интерьер и увеличить рабочий объем двигателя до 1,7-1,8 литра.

Перипетии девяностых годов, связанные с распадом СССР, не лучшим образом сказались на судьбе новых моделей. Если «двести тринадцатую», пусть и с задержками и осложнениями, все же в несколько этапов удалось запустить в серийное производство, то модель 2123 удалось полноценно освоить уже лишь в рамках СП с General Motors.

Что, конечно, отнюдь не умаляет труда и заслуг тольяттинских конструкторов, создавших новую Ниву, а также довольно удачно осовременивших ВАЗ-2121, которая, пусть и в изрядно модернизированном виде, вот уже почти четыре десятилетия выпускается на АвтоВАЗе.

Принципиальные отличия прототипов от ВАЗ-2121:

  • двигатель объемом 1,8 л
  • реечный рулевой механизм
  • независимые подвески
  • схема тормозной системы
  • расположение запасного колеса
  • 15-дюймовые колеса

В статье использованы данные и изображения книг «Высокой мысли пламень» (тома 2 и 3, Тольятти, 2004-2008 гг.)

1 ЗвездаНельзя так писать о НивеНа троечкуНива хороша!Нива лучше всех! (1 оценок, среднее: 4,00 из 5)
Загрузка...
Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован.
