Замена шестерни привода маслонасоса ваз 2106. Фото

Замена шестерни привода маслонасоса (грибка) ВАЗ классика

В процессе эксплуатации своего транспортного средства, автовладельцам приходится сталкиваться с бесконечным количеством процедур, обусловленных проведением технического обслуживания или вызванных какими-либо поломками. Большинство таких процедур по силам выполнить самим владельцам, но бывают случаи, когда необходима помощь специалиста. Ну а чтобы водителям было легче справляться с необходимыми задачами, мы предлагаем вашему внимаю множество фото и видеоинструкций, в которых мастера своего дела, во всех подробностях рассказывают и показывают, как самостоятельно выполнять ремонт своего авто!

В данной видеоинструкции вы узнаете о такой процедуре, как замена шестерни привода маслонасоса (другими словами «грибка») на автомобилях ВАЗ серии Классика.

Процедура достаточно простая. Некоторые специалисты с набитой рукой выполняют данную процедуру с помощью простого магнита. В данном случае, процедура будет проводиться при помощи небольшого куска проволоки и масляного щупа.

Первым делом, демонтируем трамблер. Затем мелком или жирным карандашом отметьте на блоке двигателя правильное положение бегунка. Этот шаг позволит избежать проблем с обратной установкой зажигания. Далее сделайте приспособление из согнутой проволоки, потом опустите ее и старайтесь подцепить шестерню масляного насоса и вытащите, таким образом, наверх.

Замена грибка на ваз 2106 карбюратор

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

На ходу пропало давление масла. В гараже мужики посоветовали проверить «грибок» (шестерня проивода м/насоса) — действительно на нем срезало шлицы. Когда пошел покупать новый — предложили поставить «нивовский». Мол у него шлицы длинее.

Вопросы: 1. Можно ли и насколько это имеет смысл ставить «грибок» от «Нивы»? 2. У нас в продаже есть (со слов продавцов): а) пр-во Курск; б) где то в Саратовской обл.; в) типа с конвеера (в 5 раз дороже

). Что можете порекомендовать из этого? 3. Насколько «грибок» быстроизнашиваемая деталь (с учетом того что новый наверняка гуано)? Т.е. имеет ли смысл возить с собой запасной? 4. Насколько и что могло пострадать в движке если он работал без давления ок. 30 секунд? 5. Нужно ли делать еще что то кроме замены «грибка» (может фильтр маслянный поменять) или если поедет не заморачиватся?

За 30 сек. скорее всего ничего не случилось. Вероятность есть, но настолько мала, что можешь даже не париться. А вот по остальным вопросам я не советчик, т.к.ни разу не сталкивался.

Спасибо всем кто откликнулся.

Gordon — ломается редко раз в 150 — 300 тыс Это хорошо — значит запасной возить не нада 😎

Случилась такая же ситуация в дороге — пропало давление масла и загорелась лампа давления! ну я думал что просто датчик глюканул и погнал дальше Очень похожая ситуация, только я сразу заглушил движок и другу позвонил — он подъехал с датчиком,а пока он ехал проверил електрику. в результате он на тросе меня и тянул

покупай любой я обычный поставил(если что сам заменишь 50 стоит) Да я вобщем-то уже купил «нивовский». Просто разница с обычным 0,5у.е., но он мне показался более аккуратно сделаным. Как менять мужики в гараже уже просветили

Гулливер2104Шлицы на грибке чаще всего срезаются при запуске на морозе ниже -25 на минеральном масле (не провернуть грибку насос с маслом в виде киселя), или при бешеной раскрутке двигателя. Так что ставь обыкновенный грибок, особенно если масло п/с, долго проездит. Нет, моему похоже просто время пришло

т.к. сорвало на ходу, двигатель был хорошо прогрет, обороты 2000-3000 и тепло на улице. Единственно что подозреваю масло, оно у меня вязкое 15w50 или фильтр конченый

Замена шестерни масляного насоса ваз 2106

Замена грибка (шестерни привода маслонасоса) ВАЗ «Классика» своими руками очень простая процедура. Некоторые мастера вынимают эту шестерню при помощи магнита, в данном случае предлагается простой способ снять шестерню подручными средствами (кусок проволоки и масляный щуп). Чтобы добраться к этому так называемому грибку нужно снять трамблёр. Дабы не было проблем с установкой зажигания нужно на блоке двигателя отметить мелом положение бегунка. Последующие действия это ловкость рук, нужно изогнуть кусок проволоки и зацепив шестерню привода масляного насоса вытащить её наружу.

Еще больше полезных советов в удобном формате

Снижается давление масла ВАЗ классика

Горит лампочка давления масла

давление есть но не заводится, сказали поменять грибок, а втулку надо менять и как?

В рейтинге надёжности узлов и деталей ВАЗ 2106/07 масляный насос занимает одно из первых мест. Однако и он иногда требует ремонта или замены. При его выходе из строя нарушается циркуляция масла в двигателе. Последствия могут быть чрезвычайно неприятными и дорогостоящими.

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт. Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса.

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.

Симптомы неисправности масляного насоса

Основными признаками неполадок в системе смазки являются нехарактерные для работы двигателя звуки и загорание лампочки давления масла. В этой ситуации следует остановиться, заглушить автомобиль и через некоторое время щупом проверить уровень масла в двигателе (нужно немного подождать, пока масло стечёт в поддон). Если уровень окажется ниже минимального, следует долить масла и снова проверить уровень (он должен находиться между отметками min и max). Если при запуске двигателя лампочка погасла, причиной её загорания был именно низкий уровень масла.

Горящая лампочка давления масла говорит о неполадках в системе смазки

Если же после доливки масла посторонние звуки не исчезли, а лампочка продолжает гореть, движение продолжать не стоит. Вероятнее всего, возникли неполадки с масляным насосом, и потребуется его замена или ремонт. Добраться до гаража или автосервиса можно с помощью эвакуатора или на буксире. Однако лампочка может гореть и по причине выхода из строя датчика давления масла. Поэтому до постановки точного диагноза не следует спешить с ремонтом масляного насоса и начинать разбирать двигатель.

Основные причины низкого давления масла

Основные причины низкого давления масла на классических моделях ВАЗ следующие:

• Использование масла низкого качества или несоответствующего типу двигателя.
• Засорение масляного фильтра.
• Неисправность датчика давления (проверить его можно, измерив давление механическим манометром).
• Засорение маслоприемника или выход из строя масляного насоса.
• Повреждение маслоприемника в результате механической деформации поддона картера.

Одной из причин загорания лампочки давления масла является неисправный датчик

Все эти причины могут привести к выходу из строя масляного насоса и его замене. При покупке нового насоса предпочтение следует отдавать оригинальным изделиям и проверенным производителям. В противном случае результат может быть непредсказуем.

Фактический ресурс масляного насоса определяется как качеством самого изделия, так и качеством используемого масла и масляного фильтра. Выход его из строя в большинстве случаев связан с выработкой шестерней и оси привода. При этом ремонт довольно прост. На снятом с автомобиля насосе потребуется лишь заменить изношенные элементы на новые.

Замена масляного насоса

Для замены масляного насоса ВАЗ 2106/07 автомобиль следует установить на подъёмник, смотровую яму или эстакаду. В крайнем случае можно использовать домкрат.

Необходимые инструменты и приспособления

Для замены масляного насоса потребуется:

• набор торцовых ключей;
• нож;
• домкрат;
• прочный деревянный брусок;
• деревянная проставка;
• ёмкость для слива масла;
• новая уплотнительная прокладка маслонасоса;
• новая прокладка поддона;
• новый масляный насос.

Порядок демонтажа масляного насоса

Замена масляного насоса осуществляется следующим образом:

При замене масляного насоса необходимо снять защиту картера

Пробка для слива масла выкручивается шестигранным ключом

Чтобы отсоединить двигатель от кузова, необходимо открутить гайки крепления нижних опор

Двигатель поднимается с помощью домкрата и деревянной проставки

Для демонтажа поддона потребуется открутить болты крепления

Масляный насос снимается вместе с прокладкой

Порядок установки масляного насоса

Монтаж нового или отремонтированного насоса производится следующим образом:

• Установите новый насос с новой прокладкой.
• Затяните крепления насоса.
• Установите на место крышку поддона вместе с новым уплотнительным элементом. Равномерно затяните все болты крепления.
• Опустите двигатель и установите опоры на свои места. Затяните гайки крепления.
• Установите и закрепите защиту картера.
• Залейте новое моторное масло.

Замена масляного насоса на классических моделях ВАЗ

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

• линейка;
• набор плоских щупов;
• тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

Маслоприёмник крепится тремя болтами

При разборке насоса снимается трубка, пружина и шайба редукционного клапана

Из насоса вынимаются обе шестерни

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

• максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
• зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
• зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
• зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
• высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью. Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать.

Проверка масляного насоса на износ

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

• На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
• В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Автомобили ВАЗ 2106 выпускаются в России с 1976 года. За это время многое изменилось в конструкции машины, однако изначально грамотно подобранные механизмы используются к «шестёрке» и по сей день. Силовой агрегат, кузов, подвеска — всё это осталось без изменений. Особую роль в работе ДВС играет система смазки, которая с 1976 года осталась цепной. На современных автомобилях практически нет таких механизмов, поэтому владельцы «шестёрок» должны знать, как именно работает смазочная система и что нужно предпринять при поломках.

Система смазки двигателя ВАЗ 2106

Смазочная система любого двигателя — это комплекс различных элементов и деталей, которые позволяют качественно обслуживать силовой агрегат. Как известно, залогом успеха работы мотора является полноценная смазка, чтобы подвижные части не изнашивались максимально долго.

На автомобилях ВАЗ 2106 система смазки считается комбинированной, так как смазывание трущихся деталей мотора осуществляется двумя способами:

• через разбрызгивание;
• под давлением.

Минимальное давление масла в системе при рабочей температуре двигателя 85–90 градусов должно составлять 3,5 кгс/см 2 , максимальное — 4,5 кгс/см 2 .

Полная вместимость всей системы составляет 3,75 литра. Система смазки на «шестёрке» состоит из следующих компонентов, каждый из которых потребляет или проводит свою часть масла:

• картер для жидкости;
• указатель уровня;
• насосная установка;
• патрубок подачи масла в двигатель;
• масляный фильтрующий элемент;
• клапан;
• датчики давления масла;
• магистрали.

Важнейшую роль в работе всей смазочной системы играет масляный насос. Это устройство призвано обеспечивать непрерывную циркуляцию масла по всем составляющим системы.

Масляный насос

На автомобилях ВАЗ 2106 устанавливается шестерёнчатый насос, на крышке которого уже имеются маслоприемник и редукционный клапанный механизм. Конструкция корпуса представляет собой цилиндр с установленными на нём шестернями. Одна из них ведущая (главная), другая движется за счёт инерционных сил и называется ведомой.

Устройство самого насоса — это последовательное соединение ряда агрегатов:

• металлический корпус;
• масляный приёмник (деталь, через которую масло поступает внутрь насоса);
• две шестерни (ведущая и ведомая);
• редукционный клапан;
• сальник;
• различные прокладки.

Ресурс масляного насоса на ВАЗ 2106 составляет примерно 120–150 тыс. км пробега. Однако сальник и прокладки могут сломаться значительно раньше, что повлечёт за собой преждевременную замену устройства.

Единственная функция масляного насоса заключается в подаче масла ко всем узлам двигателя. Можно сказать, что от работоспособности насоса зависит и функционирование мотора, и его ресурс. Поэтому важно следить за тем, какое масло заливается в двигатель, и в каком режиме работает масляный насос.

На «шестёрке» масляный насос запускается с помощью цепной передачи. Это довольно сложная система запуска, в связи с чем ремонт и замена насоса могут вызвать некоторые трудности.

Принцип работы основывается на следующих этапах запуска насоса:

• После включения зажигания запускается первая шестерня насоса.
• От её вращения начинает вращаться вторая (ведомая) шестерёнка.
• Вращаясь, лопасти шестерёнок начинают втягивать масло через редукционный клапан внутрь корпуса насоса.
• По инерции масло выходит из насоса и попадает через магистрали в мотор под необходимым давлением.

Если по ряду причин давление масла выше нормы, на которую рассчитан насос, то часть жидкости автоматически перенаправляется в картер двигателя, что способствует нормализации давления.

Таким образом, циркуляция масла производится посредством двух вращающихся шестерёнок. При этом очень важно, чтобы всё устройство насоса было полностью герметичным, так как малейшая утечка масла может существенно понизить рабочее давление в системе и ухудшить качество смазки мотора.

Перепускной (редукционный) клапан

Ведущая и ведомые шестерни редко ломаются, так как имеют простейшую конструкцию. Помимо сальников и прокладок, в устройстве насоса есть ещё один компонент, который может выйти из строя, что понесёт губительные последствия для двигателя.

Речь идёт о редукционном клапане, который иногда называют перепускным. Этот клапан нужен для того чтобы поддерживать то давление в системе, которое было создано насосом. Ведь повышение давления легко может привести к поломке частей мотора, а низкое давление в системе не позволяет качественно смазывать трущиеся детали.

Редукционный (перепускной) клапан на ВАЗ 2106 отвечает за контроль давления масла в системе. При необходимости именно этот клапан может ослабить или увеличить давление, чтобы оно соответствовало норме.

Увеличение или сокращение существующего давления производится простыми действиями: либо клапан закрывается, либо открывается. Закрытие или открытие клапана возможно за счёт болта, который давит на пружинку, а та, в свою очередь, закрывает клапан или открывает его (если давление болта отсутствует).

Перепускной клапанный механизм состоит из четырёх деталей:

• маленький корпус;
• клапан в виде шарика (этот шарик и закрывает проход для подачи масла, если это необходимо);
• пружинка;
• болт упора.

На ВАЗ 2106 перепускной клапан монтируется непосредственно на корпусе масляного насоса.

Как проверить масляный насос

О том, что в работе масляного насоса имеются какие-то неполадки, водителя предупредит аварийная лампочка. Собственно говоря, если в системе достаточно масла, а лампа всё равно продолжает гореть, то в работе масляного насоса точно есть сбои.

Чтобы выявить неисправность насоса, можно не снимать его с автомобиля. Достаточно замерить давление масла и сравнить их с показателями нормы. Однако целесообразнее провести полную проверку устройства, сняв его с машины:

• Загнать ВАЗ 2106 на эстакаду или смотровую яму.
• Первым делом обесточить автомобиль (снять провода с аккумулятора).
• Слить масло из системы (если оно новое, то потом можно использовать слитую жидкость повторно).
• Выкрутить гайки крепления подвески к поперечине.
• Снять картер двигателя.
• Демонтировать масляный насос.
• Разобрать устройство насоса на составляющие: демонтировать клапан, патрубки и шестерни.
• Все металлические детали обязательно промыть в бензине, очистить от загрязнений и насухо вытереть. Не лишней будет и продувка сжатым воздухом.
• После чего потребуется осмотреть детали на механические повреждения (трещины, сколы, следы износа).
• Дальнейшая проверка насоса производится с помощью щупов.
• Зазоры между зубьями шестерёнок и стенками насоса должны быть не более 0,25 мм. Если зазор больше, то придётся менять шестерню.
• Зазор между корпусом насоса и торцевой стороной шестерёнок не должен превышать 0,25 мм.
• Зазоры между осями главной и ведомой шестерни должны быть не более 0,20 мм.

Проверка маслонасоса на исправность

Давление масла всегда должно быть в норме. Повышенные или заниженные характеристики давления всегда негативно сказываются на работе ДВС. Так, например, недостаток давления может говорить о сильном износе или загрязнении масляного насоса, а чрезмерность давления масла — о заедании пружинки редукционного клапана.

В любом случае потребуется проверить несколько основных механизмов ВАЗ 2106, чтобы найти причину высокого/низкого давления и отрегулировать работу системы смазки:

• Убедитесь, что в двигатель залито качественное масло, уровень которого не превышает норму.
• Проверьте состояние пробки для слива масла на поддоне. Пробка должна быть полностью затянутой и не пропускать ни капли масла.
• Проверить работоспособность масляного насоса (чаще всего выходит из строя прокладка, которую легко заменить).
• Проверить затяжку двух болтов маслонасоса.
• Посмотреть, насколько загрязнён масляный фильтр. Если загрязнения сильные, придётся его заменить.
• Настроить редукционный клапан масляного насоса.
• Осмотреть шланги подачи масла и их соединения.

Основные этапы регулировки

Масляный насос считается механизмом, ремонт которого может провести даже неопытный водитель. Всё дело в простоте конструкции и минимальном количестве составляющих. Для ремонта насоса потребуются:

• рожковые ключи на «10» — 2 шт.;
• линейка — 1 шт.;
• щупы — набор;
• тиски.

Для ремонта маслонасоса нужно его снять с автомобиля и разобрать. Разбирать деталь лучше всего по порядку:

• Отсоединить патрубок подачи масла от корпуса насоса.
• Снять три болта крепления.
• Отсоединить редукционный клапан.
• Извлечь пружинку из клапана.
• Снять крышку с насоса.
• Вытащить из корпуса главную шестерню и вал.
• Далее извлечь вторую шестерню.

Основные этапы ремонтных работ

На этом разборка маслонасоса считается завершённой. Все изъятые детали требуется промыть в бензине (керосине или обычном растворителе), насухо высушить и осмотреть. Если на детали есть трещинка или следы износа, она в обязательном порядке подлежит замене.

Следующий этап ремонтных работ заключается в регулировке зазоров:

• между осью и второй шестерёнкой зазор должен составлять не более 0,1 мм (нужно измерить линейкой), если зазор больше, то замене подлежит вторая шестерня;
• между зубцами двух шестерёнок должно быть не более 0,25 мм;
• зазор между верхней частью шестерёнок и крышкой — не более 0,2 мм;
• зазор между кожухом насоса и наружной частью любой шестерни — не более 0,25 мм.

После проверки параметров можно приступать к завершающей стадии ремонта — проверки пружинки на клапане. Нужно измерить длину пружину в свободном положении — она должна быть не более 3,8 см в длину. Если пружина сильно изношена, рекомендуется её заменить.

Как правильно выполнить замер зазоров

В обязательном порядке во время ремонта меняются сальник и прокладки, даже если они находятся в удовлетворительном состоянии.

После замены всех изношенных элементов маслонасос нужно собрать в обратном порядке.

Установка маслонасоса на ВАЗ 2106

Привод маслонасоса — это та деталь, о которой нужно сказать отдельно. Дело в том, что именно от него зависит длительность работы всего мотора. Сама приводная часть маслонасоса состоит из нескольких деталей:

• паразитный вал;
• шестерёнка промежуточная;
• малый вал;
• большой вал.

Большинство случаев поломки масляного насоса связывается именно с поломкой привода, а точнее — с износом шлицов шестерни. Чаще всего шлицы «слизываются» при запуске машины зимой, в этом случае повторно заводить мотор нельзя.

Износ шестерни — это необратимый процесс во время длительной эксплуатации машины. Если зубчики шестерёнки начинают проскальзывать, то давление в масляной системе будет ниже рабочего. Соответственно, двигатель не получит того количества смазки, которое ему необходимо для штатной работы.

Как заменить привод насоса

Замена шестерни привода — процедура непростая, однако после тщательной подготовки можно снять привод и отремонтировать его:

• Снять распределитель зажигания авто.
• Чтобы извлечь промежуточную шестерёнку, потребуется специальный съёмник. Однако можно обойтись и простой деревянной палочкой с диаметром около 9–10 мм. Палочку нужно забить молотком в шестерню, после чего прокрутить её по часовой стрелке. Шестерёнка после этого легко выйдет наружу.
• На место износившейся шестерни установить новую посредством обычной палочки.
• Поставить на место распределитель зажигания.

Замена приводного механизма маслонасоса

В составе механизмов ВАЗ 2106 есть вал, который и носит название «кабанчика» (или «поросёнка»). Сам вал приводит в действие масляный насос автомобиля, а также бензиновый насос и датчики. Поэтому, если «кабанчик» вдруг выходит из строя, то и машина перестаёт нормально функционировать.

Промежуточный вал располагается в моторном отсеке ВАЗ 2106 с лицевой стороны блока цилиндров. На «шестёрке» «кабанчик» запускается с помощью цепной передачи. Этот вал имеет крайне простое строение — всего две шейки. Однако если втулки на шейках сильно изношены, работа масляного насоса и других механизмов будет затруднена. Поэтому при проверке насоса обычно смотрят и на работу «кабанчика».

Работу с масляным насосом на ВАЗ 2106 можно провести своими силами в гараже. Главная особенность отечественных «шестёрок» как раз и заключается в неприхотливости обслуживания и простоте конструкции. А ремонт масляного насоса и регулировку давления в системе разрешается проводить самостоятельно, так как особенных требований к этой процедуре не существует.

Грибок заклинивает во втулке. мотор жигули.

просверлил маслянный канал во втулке грибка.мотор жигули.Подробнее

Почему сгрызает зубья грибка в классике ВАЗПодробнее

Влияние грибка на зажигание. #детонация #ваз #трамблерПодробнее

Двигатель трясет на холостом ходу — меняем ‘грибок» на ВАЗ 2101 классика — Желтая Копейка — Часть 13Подробнее

Почему стирается шестерня привода трамблера и маслонасоса на ВАЗ классикаПодробнее

ЗАМЕНА ШЕСТЕРНИ ПРИВОДА МАСЛЯНОГО НАСОСА (ГРИБОК) ВАЗ КЛАССИКАПодробнее

Стартер не крутил или заклинил двигатель.Подробнее

Замена втулки шестерни привода масляного насоса, трамблёра.Подробнее

На сто причину не нашли. Одна из самых редких неисправностей двигателя.Подробнее

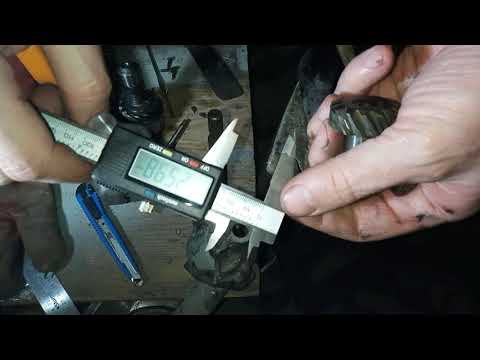

Сравнение грибков привода маслонасоса ВАЗ классики и нивы, какой лучше.Подробнее

Установка промвала,поросёнка,на двигатель ваз 2101-2107,замена втулок.Подробнее

Что будет если долго не менять промвал ВАЗ, поросенок. Деревенские будни. ВАЗ в деревне.Подробнее

Самый быстрый и дешёвый ремонт заклинившего двигателя автомобиляПодробнее

Часть 1.Ремонт заклинившего двигателя по редкой причине.Подробнее

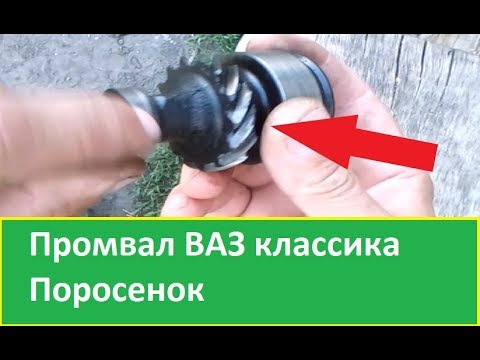

Как поменять поросенок (промвал) на ВАЗе без разверткиПодробнее

Актуальное

В морозы пропало давление – разобрали двигатель оказалось что срезало грибок (наружние зубья съедены и выломаны).Заменили – минуту работы – то же самое. Мотористы строили различные догадки – после каждой догадки меняли грибок – итог 5 испорченых грибков, а причина не найдена.Подскажите пожайлусто, а то уже устал, да и ездить надо. Зарание благодарен!

Алексей aka ALER.

Mr.GrayПогодьте. если мне не изменяет память, то грибок никакой развертки, тем более вкладышей не требует, он просто сверху вставляется и в него входит вал трамблера или заглушка 21214 для трамблера, а одевается он на шлицы маслоносаоса!

попробуйте грибок+маслонасосГрибок+поросеноксразу найдете слабое звено, скорее всего это хреново обработанная шестерня контакта грибок+поросенок = клинит

Если мне не изменяет память, развертка там на 16. Грибок в новую втулку без помощи не лезет.

Грибок+маслонасос=нормГрибок+поросенок=не норм. вчера купил новый гриб, сегодня буду пробовать.

Промежуточный вал в двигателе ваз приводит в работу маслонасос, бензонасос и датчик – распределитель зажигания (трамблер). Вал установлен с переднего торца блока цилиндров двигателя и приводится в работу либо от цепи, либо от ремня ГРМ через звездочку или шкив в приводе ГРМ, в зависимости от типа привода двигателя.

При износе втулки заменяются и проходятся двухходовой разверткой сразу под две втулки

Таким образом, как только коленчатый вал двигателя начинает вращаться, поросенок от контакта с цепью или ремнем ГРМ также приходит в движение и приводит во вращение и грибок, который в свою очередь начинает вращать приводные валы маслонасоса и трамблера. Как следствие появляется искра на свечах зажигания и поднимается давление в масляной магистрали, обеспечивая подачу масла к трущимся парам в двигателе.

Внезапное загорание лампы давления масла в двигателях ваз 2101-07, в большинстве случаев говорит о «слизывании» шлицевой части в грибке, когда он уже не может вращать приводной вал маслонасоса. Лечится заменой грибка.

Помимо этого на поросенке, как уже упоминалось выше, отлит еще и эксцентрик служащий для привода бензонасоса. Бензонасос крепится на шпильках к телу блока цилиндров через текстолитовую теплоотводящую проставку, в полую часть, которой вставлен стальной шток привода насоса, упирающийся одним концом в эксцентрик поросенка, а другим в лапку привода бензонасоса. Поросенок, начав вращаться, наезжает эксцентриком на шток привода, толкая его, шток в свою очередь передает усилие на лапку бензонасоса, приводя в движение клапана бензонасоса.

К передней шейке поросенка подходит прямое отверстие из масляного канала и если между вкладышем и шейкой поросенка появляется слабина (выработка), то это сказывается на общем падении давления в масляной магистрали.

Как видим на поросенка, несмотря не совсем лестное название, возложена очень ответственная миссия и от его технического состояния зависит общее состояние двигателя в целом и его надежность.Поэтому при подозрениях на его исправность лучше всего выполнить его замену. Это необходимо в следующих случаях:• Износ зубьев на теле поросенка для контакта с грибком• Выработка на теле эксцентрика, что ведет сначала к снижению производительности, а затем и отказу бензонасоса (хорошо заметно на первом фото)

Поддон не снимал. Клапанную крышку, переднюю крышку снимал. Маслоотделитель снимается также – дальний вкладыш выбивается в его сторону как-раз. Оправки, развертка продаются. Мои, к сожалению, кто-то «заиграл».. 🙁 🙁

Развертка такая, единая. Ее цимер в «умной» книжке. Никаких ремонтных нет. 🙂 🙂

Может все-таки расточка (развертывание) втулок поросенка?

И я тебе секрет открою: Если ты возьмешь штангенциркуль и померяешь поросенок, то увидишь, что если большую шейку шлифануть хотя-бы на пару десяток, то при монтаже ты зубьями шестерни задерешь втулку. Визуально даже видно, что диаметр вершин зубьев и шейки одинаковый.

Ребята, срочно нужна помощь! Через 5 дней не сделаю авто, уволят с работы! Дело вот в чем: пропало давление масла. Вскрытие показало что на масленном насосе, точнее на его сетке куча металлической стружки и 4-5 оторванных успокоителей в поддоне + к этому провернуло вкладыши на 2-ом и 3-ем цилиндре. Расточил блок, вал. Вкладыши новые поставил, масленный насос проверил, работает. Промежуточный вал новый поставил + вкладыши к нему тот же мастер кто и блок точил поставил сразу. Собрали двиган, потаскали на веревке вал кое-как прокурутили, но не заводилаь. Оказалось не было искры. Снял трамблер оказалось грани на грибке съело! заменил его, выставил зажигание,завлел с полпинка 5мин. работал отлично, заглушил, долил тосол завел 15сек и заглох, снял трамблер оказалось на пром. вале съело грани! Открыл лобовину вытощил пром. вал. Вывод: на пром. вал на вкладыши масло поступает, а на саму шестерню которая входит в зацепление с грибком смазка не идет! Вопрос:где находятся каналы через которые подается масло в эту часть отсека двигателя, и как их прочистить? (пробывал просунуть стальку со стороны масляного фильтра, заходит примерно на 3-4 см, т.е. почти до грибка)

вот тут канал показан , посмотрите внимательнее, если поможет.

К втулке шестерни привода масляного насоса и распределителя зажигания масло подводится по отдельному каналу 13 из полости перед масляным фильтром

11. Запрещается создание одной и той-же темы в разных разделах. Подобные темы будут немедленно удаляться. Автору-устное предупреждение и удачи в ремонте

именно про этот канал я и думал, только как его прочистить? сталька туда не идет, пробывал со шприца бенз залить все обратно вылетило 🙁

скорее всего туда попала какая то стружка. долго получиться делать но вариант вкрывать пробки основной масленой системы и всё там прочищать пробки новые продаються такими маленьки кружки выгнутой формы, ставишь выпуклой наружу и сверху по выпоклости бьёшь ( так каналы закрываються)

разобрался, там все просто, только пришлось снова снять мотор и снять поддон. Там, куда вставляется грибок есть втулка (вкладыш), снимается масленный насос, в это отверстия вставляется трубка, диаметром с пальцы поршня, 2 удара, втулка вылетает, кстати ее у меня провернуло на 180 градусов, а канал между втулкой и блоком был забит. вот так.

Случилась, у меня беда, сделал кап ремонт своего мотора, первый пуск , запустилась на ура. выгнал из гаража,стоит тарахтит себе ничего не предвещает беды вдруг заглохла. запускаю снова чихает в карб. в итоге разборок с зажиганием выясняется что срезало зубья на грибке,вытащил грибок, он сухой, т.е масло на него не попадало. хочется узнать в чем кроется причина отсутствия смазки, ибо изза ее отсутствия видимо зубья и слизало на грибке, поросенок вроде еще дееспособен, новый грибок встал крутиться. помогите так как в таких тонкостях еще не совсем разбираюсь. делал полную капиталку первый раз в жизни, вот собственно и встал перед делемой куда лезть что делать что проверять почему масла нету, каналы масляные при сборке все продул все вкладыши поросенка так же заменил, на момент запуска давление было в норме около 3 очков по датчику.

такс, а вот втулку грибка я не менял,и дол ремонта масло там было в достатосном количестве, что ж выходит нужно выюбивать какую то там заглушки и проверять канал. при всем сухими были только шестерни, именно трущаяся часть во втулке была смазана

Откапиталил двигло, завел все отлично работало, где то минут 15 заглушил и ушел домой! На след день завел, работала на холостом, резко заглохла, докопался до грибка на нем все шлецы срезаны, поставил другой, завелась работала минут 5, опять заглохла, опять посмотрел на этот раз срезало шлецы на «поросенке» Что может быть?

Покурил поиск, дельного ничего не нашел! МОжет было такое у кого нибудь?

поставить нивовский грибок

только много левака. я когда покупалбыли две коробочки в одной такие красивыетёмного цвета кооперативво второй такие с ржавчинкой слегка заводские 🙂ну и по цене в 2-а раза отличаются

‘Apexi’Тогда меняй, и это зубья «шестерня». А сколько пробег у твоего автомобиля 3 миллиона км наверное ато и более?

вожможно медная втулка в которой крутися грибок овальная или такого качества грибок

Доброго времени суток, форумчане! История такая в общем. Ремонт двигателя был произведен около 5 месяцев назад, меняли почти все. в том числе и грибок о котором и будет идти речь. Машинка бегала отлично пока в один прекрасный момент просто не заглохла на трассе. Решил что пропала искра, разобрав трамлер увидел, что он не крутиться при заводе. Разобрал дальше и . ну в общем грибок просто стал круглый, зубцы стерты напрочь. После замены на СТО на новый, я проездил всего 70 км и опять та же история. На СТО не хочу больше из-за этого ехать. Первый вопрос как вытащить старый грибок, может какие хитрости есть. И в чем может быть причина такой резкой поломки и как устранить.

выташить просо,заточи деревянный колышек по внутреннему диаметру подстукни легонько молоточком забей колышек и вытаскивай он там легко сидит, а срезает либо подклинивает масл насос либо трамблёр,либо изношена шестерня их првода либо смени магазин запчастей

на счет магазина я уже решил, что сменю. чтоб мне не подсовывали х. На счет масленого насоса, если давление масла в двигателе нормальное значит он в порядке. Может это быть в том, что уровень масла снизился и теперь его не хватает для «грибка», ведь как-то же я объездил 4 месяца после смены масла.

Не совсем в тему, но все же. В общем обнаружил у себя еще один косяк. Втулка грибка, скорей всего стоит не правильно. Отверстие под смазку на противоположной стороне.

Попробовал вставить кусок толстой проволоки — видно угол ухода маслоканала. Проволока залазит сантиметров на 5 и во что-то упирается. Интересно — во втулку грибка или в сам блок движка, как узнать ? Никто не в курсе ?

Вот и думаю — если решусь тоже просверлить дальше — попаду ли только во втулку грибка или возможны и другие варианты ?

Никто подобной операцией на классическом движке не занимался ?

З.Ы. Меняю цепь и звезды. Кто еще может подсказать по поводу установки звезды коленвала — не пойму как она ограничивается в ходе движения , далее, в сторону салона. То, что от проворачивания её держит шпонка, входящая в ее паз — ясно. Со стороны бампера прижимается шкивом — тоже понятно. Не догоню — каким образом обеспечивается зазор от самого блока. Не может же она втупую прижиматься у нему шкивом — оно же заклинит, просто, на хрен ? В чем фишка и где этот загадочный ограничитель ?

Канал под втулку грибка. Сверлить не надо.На втулке кольцевая проточка и отв., которое может не совпадать с каналом.Продуй этот канал воздухом. Если с отв. втулки грибка воздух не выходит, вытащи втулку, прочисть канал и поставь втулку на место (лучше новую), предварительно сориентировав ее отв. на канал.

Звездочка и шкив «сидят» на шпонке к/вала и зажимаются (в пакет с к/валом) гайкой храповика. Квал от продольных смещений фиксируется опорными полукольцами (5-я коренная шейка)

PS. Да перенесут модераторы вопросы по двигателю в соотв. раздел. Аминь.

Что зажимаются гайкой храповика и так было понятно, я интересуюсь каким образом звездочка не трет по блоку движка при этом зажатии, что ограничивает ее зажатие ?

Компрессора нет — продуй насосом.Если снят поддон и мнасос, втулка выбивается любой подходящей по диаметру железякой. Новую проверь грибком и спокойно забивай на место. Разворачивать не потребуется.Если не снят поддон, только стружки и грязи напихаешь./каким образом звездочка не трет по блоку/ да никаким и никогда, возможно ты ее ставишь наоборот.

А вот у меня бывает (чаще зимой)что есть скрип в раёне бензонасоса, выходит что масло к грибку не поступает?

Насос вряд ли поможет. Поддон снять не получается — не хватает совсем немного длины болтов подушек, а с них срывать движок не хочу — бо возможны разные варианты.Про звезду подсказали на другом форуме — просто упирается в коренную шейку коленвала, которая чуть больше посадочного диаметра ступицы звездочки.

З.Ы. Просверлил втулку из под фильтра.

Есть еще такой вопрос — расстояние примерно сколько должно быть между шайбой и корпусом трамблера, а то чет у меня, по-моему, сильно вал гуляет по горизонтали.

Авто ГАД надежный

↑ Снятие и установка втулок валика привода масляного насоса

Проверьте внутренний диаметр втулок, их запрессовку в гнездах, а также совпадение смазочного отверстия в передней втулке с каналом в блоке цилиндров (проворачивание втулки). Внутренняя поверхность должна быть гладкой и без задиров.

Измерив диаметры валика и втулок определите зазоры между втулками и опорными поверхностями валика. Если зазор превышает 0,15 мм (предельный износ), а также при повреждении поверхностей втулок или ослаблении их запрессовки, замените втулки.

↑ Размеры масляного насоса и его привода

При замене пользуйтесь как для снятия, так и для установки, оправкой А.60333/1/2, соблюдая следующее:

• втулки должны быть запрессованы в гнезда, при этом отверстие для масла в передней втулке должно находиться против канала в блоке цилиндров;
• после запрессовки втулки должны быть окончательно обработаны и доведены по внутреннему диаметру на рисунке.

Чтобы обеспечить полную соосность втулок вала, для их доводки применяется развертка А.90353, которой одновременно обрабатываются обе втулки.

Замена втулок привода масляного насоса ваз 2106

можно ли заменить кабанчик на подшипнике на кабанчик на втулке, и что для этого нужно?

кабанчик лучше звучит

Жирнее? Прошу прощения за отклонение от темы

Поросенка — это привод маслонасоса или о чем речь?

Про него, про него речь

лишь бы эта свинья не сырая попалась

Жень, а всё таки, различия между поросятами 2101 и 2121 существуют?

на вскидку не помню

Поросята по идее должны быть одинаковыми

Ну грибок то понятно. Хоть он и длиннее, но посадочная плоскость неизменилась модуль зуба тот же значит и поросенок остался на месте)

Ну да, тут я тормознул ушел на шестерню

грибок то конечно лучше от нивы. он длиннее и на вал насоса садится больше,а ведь там и страдают шлици грибка особенно в холодное время года когда масло густое
