Как открутить лямбду с шевроле нивы

За что отвечает лямбда зонд

Как выглядит лямбда-зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Основные признаки неисправности лямбда-зонда

Среди признаков, которые позволяют заранее определить, исправен зонд или нет, выделяют следующие:

  • Появление нестабильности при работе двигателя (движок начинает резко набирать обороты и также резко глохнет);
  • Ухудшение качества подкачиваемой воздухом в систему цилиндров топливной смеси (это приводит к перерасходу горючего);
  • Бесконтрольная и малоэффективная подача топлива (появление неисправностей в работе двигателя и электронной системы машины);
  • Постепенное появление прерывистости в работе двигателя на холостом ходу;
  • Снижение эффективности работы двигателя на максимальных оборотах;
  • Проблемы в работе электронных систем (неисправности в датчике приводят к нестабильной работе отсеков двигателя, так как сигнал о неисправности передается с задержкой);
  • Наличие периодического “подергивания” автомобиля;
  • Появление непонятных хлопков при работе движка;
  • Несвоевременное (замедленное) реагирование систем двигателя автомобиля на нажатие педали акселератора;
  • Появление постоянно мигающей лампочки о неисправности датчика на центральной панели приборов.

В случае, если вы обнаружили у вашего транспортного средства одну или несколько указанных причин, вам стоит подумать о замене данного устройства.

Где расположен кислородный датчик

Основное назначение ДК – оценка количественного содержания кислорода в выпускных газах, пересылка данных электронному блоку управления. Последний, на основании анализа корректирует положение угла зажигания. Таким образом, происходит обогащение, обеднение горючей смеси.

Систематическая эксплуатация, некачественное горючее, высокие температурные режимы – основные факторы преждевременного выхода из строя механизма.

Процесс замены вовсе не сложный, но требует внимательности со стороны ремонтника. Однако и здесь не многие автовладельцы готовы покупать оригинальные запчасти, отдавая предпочтение аналогам подешевле.

Чтобы электронный блок управления не идентифицировал системную ошибку, лямбда зонд заменяют одним из видов обманок:

  • Механической;
  • Электронной.

На модели Шевроле Нива до 1995 г.в. контролер установлен на металлическом корпусе выпускного коллектора. Шевроле Нива второго поколения (после 1995 г.в.) оснащена двумя ДК: диагностическим и управляющим.

Первый находится в корпусе выпускного коллектора, второй – после муфты коллектора.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека.

Средний ресурс эксплуатации ДК 80 – 110 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.

Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку.

  • Затрудненный запуск мотора «на холодную», «на горячую»;
  • Увеличенный расход горючего;
  • Снижение мощности;
  • Пассивная динамика разгона;
  • Работа мотора не в такт;
  • На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;
  • Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
  • Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения комплексной диагностики.

  • Устанавливаем машину на смотровой канал (яму);
  • Глушим мотор, открываем капот;
  • Ожидаем пока выхлопная система остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
  • Снимаем концевики;
  • Ключом на «17» выкручиваем датчик;
  • Вкручиваем ДК, надеваем клеммы;
  • Запускаем двигатель, проверка функционала.

Замена своими руками завершена.

Датчик кислорода нива шевроле цена

Какой лямбда-зонд купить для Шевроле Нива ? Лямбда-зонд, он же — кислородный датчик Chevrolet Niva бывает первый, второй, верхний и нижний. Перед покупкой кислородного датчика, обязательно сделайте диагностику, которая определит какая именно лямбда вышла из строя. В зависимости от модификации и типа двигателя, кислородных датчиков может быть от одного до четырех.

Датчик лямбда-зонда Шевроле Нива можно купить оригинальный или универсальный. Оригинальный кислородный датчик Шевроле Нива можно сразу смело менять, а вот с универсальным, придется поколдовать. На универсальной лямбде нет штекера как на оригинальной, а есть провода, которые нужно правильно развести и подключить. При необходимости, у нас можно подобрать обманку (эмулятор) лямбда — зонда, механическую или электрическую.

Стоимость лямбда-зонда Шевроле Нива:

Варианты кислородного датчикаЦена лямбдыКупить
Лямбда-зонд Шевроле Нива первыйот 2500 руб.
Лямбда-зонд Шевроле Нива второйот 3100 руб.
Лямбда-зонд Шевроле Нива нижнийот 2500 руб.
Лямбда-зонд Шевроле Нива верхнийот 3100 руб.
Лямбда-зонд Шевроле Нива универсальныйот 1850 руб.
Обманка лямбда-зонда Шевроле Нива (эмулятор)от 2000 руб.

Купить лямбда-зонд Шевроле Нива:

Whatsapp / Viber : 8 (911) 766-42-33

Стоимость кислородного датчика зависит от типа, новый он или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Рейтинг производителей лямбды на основе отзывов владельцев: 1. Bremi (Германия) 2. Huco (Германия) 3. ERA (Италия) 4. NGK (Япония) 5. Bosch (Германия)

Срок службы кислородного датчика в среднем от 30 до 60 тыс. км. пробега. Но в условиях нашего климата, он может быть существенно сокращен.

Когда нужно покупать лямбда-зонд: — диагностика определила неисправность конкретной лямбды;— повышенный расход топлива;— неравномерная работа двигателя;— проблема в системе зажигания при исправных элементах системы.

ВАЗ-2123 Chevrolet Niva является попыткой совместить удачную конструкцию базового внедорожника с современными стандартами комфорта. В основу данной модели находится ВАЗ-2121, который был доработан с точки зрения эргономики экстерьера и укомплектован более современными узлами и агрегатами.

На основной вариант Chevrolet Niva устанавливается отечественный 1,7-литровый двигатель, обеспечивающий достаточный для данного автомобиля крутящий момент. По параметрам проходимости, курсовой устойчивости и разгонным характеристикам данная модель превосходит базовый вариант «Нивы», обладая при этом значительно лучшими показателями комфорта пребывания в салоне.

Данные обстоятельства и относительно небольшая цена способствовали большому росту популярности ВАЗ-2123 среди любителей автомобилей повышенной проходимости. Также существует модель Chevrolet Niva FAM-1, которая укомплектовывалась большим количеством иностранных агрегатов и не приобрела заметной популярности из-за высокой стоимости.

Замена датчиков концентрации кислорода на ваз-2123

Управляющий датчик концентрации кислорода (лямда-зонд) установлен в приемной трубе системы выпуска отработавших газов.

А еще интересно:  Тепловой экран (или как его там?) — Chevrolet Niva, 1.7 liter, 2010 year on DRIVE2

Контроллер рассчитывает длительность импульса впрыска топлива по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости, положение дроссельной заслонки.

По сигналу от датчика о наличии кислорода в отработавших газах контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы каталитического нейтрализатора.

Контроллер постоянно выдает в цепь датчика стабилизированное опорное напряжение 450 мВ.

Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 50 до 900 мВ.

Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), а высокий уровень богатой (кислород отсутствует).

Когда датчик концентрации кислорода находится в холодном состоянии, выходной сигнал датчика отсутствует, т. к. его внутреннее сопротивление в этом состоянии очень высокое несколько МОм.

При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике, система управления двигателем работает по разомкнутому контуру.

Для нормальной работы датчик концентрации кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после пуска двигателя в него встроен нагревательный элемент, которым управляет контроллер.

По мере прогрева сопротивление датчика падает, и он начинает генерировать выходной сигнал.

Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика концентрации кислорода для управления топливоподачей в режиме замкнутого контура.

Датчик концентрации кислорода может быть отравлен в результате применения этилированного бензина или использования при сборке двигателя герметиков, содержащих в большом количестве силикон (соединения кремния с высокой летучестью).

Испарения силикона могут попасть через систему вентиляции картера в камеру сгорания.

Присутствие соединений свинца или кремния в отработавших газах может привести к выходу датчика из строя.

В случае выхода из строя датчика концентрации кислорода контроллер включает сигнализатор неисправности системы управления и управляет топливоподачей по разомкнутому контуру.

Диагностический датчик концентрации кислорода установлен в системе выпуска отработавших газов после каталитического нейтрализатора.

Устройство и принцип работы диагностического датчика такие же, как у управляющего датчика концентрации кислорода.

Сигнал, генерируемый датчиком, указывает на наличие кислорода в отработавших газах после нейтрализатора.

Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.

Напряжение выходного сигнала прогретого датчика при работе в режиме замкнутого контура и исправном нейтрализаторе должно находиться в диапазоне от 590 до 750 мВ.

При выходе из строя диагностического датчика концентрации кислорода или его цепей контроллер заносит в свою память код неисправности и включает сигнализатор неисправности в комбинации приборов.

Датчики кислорода нужно заменять через 75 тысяч км пробега автомобиля.

Откручиваем датчики, когда двигатель остыл.

Отключаем минусовую клемму аккумулятора.

Замена датчиков концентрации кислорода на ВАЗ-2123

Замена датчиков концентрации кислорода на ВАЗ-2123

Для замены управляющего датчика, в моторном отсеке отжимаем фиксатор колодки проводов и отсоединяем ее

Отсоединяем от кронштейна пластмассовый держатель жгута проводов датчика

Замена датчиков концентрации кислорода на ВАЗ-2123

Замена датчиков концентрации кислорода на ВАЗ-2123

Ключом на 22 отворачиваем датчик

Вынимаем датчик из моторного отсека

Если датчик сильно прикипел и его невозможно открутить с помощью рожкового ключа, то если Вы заменяете датчик, то можно перекусить бокорезами провода датчика и открутить уже накидным ключом.

Можно еще разобрать колодку проводов, если датчик не подлежит замене.

Замена датчиков концентрации кислорода на ВАЗ-2123

Замена датчиков концентрации кислорода на ВАЗ-2123

Чтобы заменить диагностический датчик кислорода, то снизу автомобиля поддеваем отверткой и отсоединяем держатель проводов от защитного кожуха колодок проводов.

Ключом на 10 отворачиваем две гайки.

Замена датчиков концентрации кислорода на ВАЗ-2123

Замена датчиков концентрации кислорода на ВАЗ-2123

Снимаем защитный кожух с колодками проводов

Вынимаем колодки проводов из защитного кожуха

Замена датчиков концентрации кислорода на ВАЗ-2123

Замена датчиков концентрации кислорода на ВАЗ-2123

Отжимаем фиксатор колодки, разъединяем колодки жгутов проводов

Ключом на 22 отворачиваем датчик

Замена датчиков концентрации кислорода на ВАЗ-2123

Замена датчиков концентрации кислорода на ВАЗ-2123

Снимаем диагностический датчик

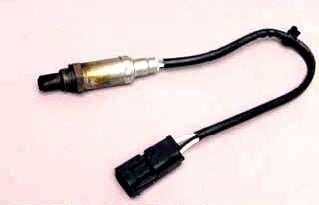

Датчик концентрации кислорода

При установке датчика нельзя чтобы на колодки и на сам датчик попала грязь и смазка.

Устанавливаем датчики в обратной последовательности.

Замена своими руками

Сперва отключаем клемму на аккумуляторной батарее. Далее отсоединяем колодку от самого датчика. Иногда она крепится при помощи хомутов – их мы тоже откручиваем. После этого берем в руки ключ «на 22» или «на 24» (в зависимости от марки автомобиля) и выкручиваем зонд.

Обратите внимание, что датчик находится в составе выхлопной системы и, соответственно, работает в условиях экстремальных нагрузок. С первого раза открутить его очень сложно. Воспользуйтесь универсальной смазкой ВД-40. Старайтесь не повредить резьбу и грани самого прикипевшего датчика. В крайнем случае можно воспользоваться молотком, отверткой и газовым ключом.

Легкими ударами двигаем элемент из стороны в сторону. Можно подковырнуть его отверткой. Если и это не помогло, высверливаем дрелью отверстие в зонде на месте гайки. Вставляем внутрь отвертку и пытаемся извлечь обратно. Это должно помочь. На место старого элемента закручиваем новый. Старайтесь, чтобы деталь плотно прилегала к поверхности трубы выпускного коллектора (но не перетягивайте элемент).

Инструкция по замене датчика своими руками

Перед началом работ требуется подготовить материалы и инструменты:

  1. Новый зонд.
  2. Гаечный ключ или насадку, которая позволит выкрутить корпус датчика из коллектора. На некоторых автомобилях можно попытаться снять устройство обычным рожковым ключом на 22 мм или газовым разводным ключом. Но основная часть машин требует использования специализированной насадки.
  3. Удлинитель для насадки.
  4. Динамометрический ключ до 50-100 Н/м.
  5. Защитные перчатки и нарукавники, поскольку работы производятся на нагретом коллекторе.
  6. Гаечные ключи для демонтажа защитных теплоизоляционных экранов и/или коллектора.

Менять лямбда-зонды следует на такую же модель или аналогичную, подходящую по параметрам. Устанавливать первый попавшийся датчик нельзя. Перед монтажом нужно внимательно изучить инструкцию, прилагаемую производителем.

Приблизительная последовательность действий при замене первого зонда:

  1. Прогреть силовой агрегат до рабочей температуры. При этом происходит термическое расширение элементов выхлопной системы, что позволяет облегчить задачу выкручивания сенсора из коллектора или выхлопной трубы.
  2. Выключить двигатель.
  3. Снять клемму с аккумулятора для исключения вероятности запуска электрического вентилятора системы охлаждения.
  4. Аккуратно разъединить разъем зонда с проводкой.
  5. Надеть защитные перчатки и снять провод зонда с фиксаторов.
  6. При помощи насадки выкрутить зонд. На этом этапе возможны трудности, поскольку стык зонда и коллектора забивается ржавчиной и сгоревшей смазкой. Для облегчения процесса может применяться локальный прогрев газовой горелкой, который позволяет выжечь ржавчину. После этого следует попытаться сдернуть зонд с места, если деталь не начала откручиваться — прогрев повторить заново.
  7. Протереть место установки от остатков старой графитной смазки.
  8. Проверить наличие штатной смазки на резьбе нового зонда. Средство может входить в комплект поставки в отдельном пакетике. Смазывающее вещество наносится тонким равномерным слоем на резьбу. Категорически запрещается нанесение на защитный колпачок, поскольку это приводит к образованию твердого нагара и ухудшению параметров работы зонда. Если на автомобиле использован датчик, закрепленный двумя болтами, то они не нуждаются в смазке.
  9. Аккуратно закрутить датчик на место от руки до упора.
  10. Затянуть зонд ключом с требуемым моментом. Большинство производителей указывают силу 40-45 Н/м, но рекомендуется уточнять значение по сервисной литературе. При отсутствии динамометрического ключа затяжка производится доворотом зонда на 180º после закручивания рукой до упора.
  11. Проложить жгут по фиксаторам, закрепить при необходимости хомутами.
  12. Подключить аккумулятор и удалить ошибки из блока управления. Ошибки убираются при помощи компьютера или иным способом (в зависимости от марки и модели автомобиля).

При установке зонда требуется соблюдать момент затяжки. Превышение силы приводит к разрушению корпуса зонда или срыву резьбы, низкий момент является причиной прорыва выхлопных газов и неравномерного прогрева детали.

А еще интересно:  Приборная панель нива шевроле обозначения

Как работает обманка лямбда зонда шевроле нива

Лямбда зонд – это кислородный датчик. Устанавливается в районе выпускного коллектора. Этот датчик осуществляет оценку объема остаточного кислорода в отработанных газах. Далее этот сигнал передается на блок управления. Последний, как известно, регулирует топливную смесь. Все сигналы передаются на блок мгновенно.Как открутить лямбду с шевроле нивы

Принцип работы довольно простой. Выхлопные газы после рабочего цикла в цилиндрах освобождаются наружу. Они проходят через выпускной коллектор, встречаясь на пути с датчиком. Последний оснащен чувствительным наконечником, который и определяет остаток кислорода в газах.

В идеале, значение лямбда зонда должно составлять единицу. В таком случае на одну часть порции приходится 14,7 частей кислорода. Если значение больше единицы, значит, смесь обогащена. В ней содержится больше кислорода, чем нужно. Исходя из этих данных, блок дает команду на подачу большего количества топлива.

Лучшие ответы

Датчик Массового Расхода Воздуха (ДМРВ) — наиболее важный датчик для правильной работы системы впрыска топлива. Этот датчик определяет количество воздуха, которое поступило в двигатель, и на основе этой информации блок управления рассчитывает количество топлива, которое необходимо подать в цилиндры.

Как правило, ДМРВ не «умирает» полностью, т. е. лампа Check Engine (CE) не горит. Официально, для встроенной в блок управления системы самодиагностики, датчик совершенно исправен, но на деле ДМРВ может давать неправильную информацию или давать ее с опозданием. Например, в определенном режиме двигатель реально потребляет 40 кг.

воздуха в час, а неисправный ДМРВ показывает расход 30 кг/час. Блок управления рассчитыват количество топлива на 30 кг. воздуха, и в результате получается недостаток топлива. Смесь слишком бедная, машина плохо тянет, водителю приходится больше нажимать на педаль газа — и это приводит к повышенному расходу бензина.

Тоже самое и в случае переобогащения топливной смеси, когда вместо реальных 40 кг/час ДМРВ показывает, например, 50 кг/час.

Диагностика ДМРВ — дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ — по крайней мере насторожитесь — похоже, вас хотят развести на деньги.

Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше — значит надо менять, а если особых улучшений не видно — значит не в ДМРВ проблема.

Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,021 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет.

https://www.youtube.com/watch?v=raE6qdSIWOo

Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час.

Если на 2000 об/мин ДМРВ показывает порядка 18-17 кг — машина более-менее тянет, расход даже ниже обычной нормы — можно ездить и экономить бензин, если никуда не торопитесь. Если показывает 22-23-24 кг/час — машина неплохо тянет, но расход литров 10-11 на сотню, и на морозе может плохо заводиться по причине перелива топлива.

Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина «тупит» при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.

Лучший способ окончательной диагностики ДМРВ на мои взгляд — повторюсь — путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало — и самостоятельно сделать вывод — менять или не менять.

Теперь о махинациях с ДМРВ и полезные советы. 1. Очень просто — заменить ваш хороший ДМРВ на ДМРВ не совсем хороший, но еще работающий. Сделать это могут в автосервисе, на автовозе по пути из Тольятти в Казань, в автосалоне и т. д. Способ борьбы (только с автосервисами) — пометить свой ДМРВ краской или гравировкой.

Нужно закрасить винты-звездочки элемента датчика и болты крепления корпуса датчика к воздушному фильтру. Закрашивать следует сами винты и пластмассу корпуса вокруг винтов. 2. Немного сложнее — автомастеру убедить вас в том, что ваш датчик испорчен и продать вам другой новый датчик, а ваш старый оставить себе.

После косметической подготовки ваш датчик продадут следующему клиенту в обмен на его датчик, и так далее.. .

3. Внимание! На рынке появились ДМРВ с винтами с шестиконечными звездочками. Я не берусь утверждать, что это «левые» датчики, но в официальном описании ДМРВ от фирмы Bosch говорится, что на винтах должны быть пятиконечные звездочки без сл

Лямбда-зонд шнивы: устройство и принцип действия

Лямбда-зонд
Суть работы устройства кроется в изменении сопротивления датчиков, монтируемых перед и после катализатора. Принцип действия устройства такой.

  1. Бортовой компьютер посылает на элемент постоянный электрический импульс на уровне 450 мВ.
  2. Если в выходящих газах присутствует кислород, возникает разница потенциалов.
  3. В зависимости от уровня концентрации газа в системе, показания прибора изменяются с 50 до 900 мВ.
  4. Бортовой компьютер считывает разницу данных и корректирует топливную смесь.

Обычно на машинах уровня Евро 4 ставится всего 1 элемент. Для ЕВРО 5 производитель монтирует уже два датчика.

Принцип работы двигателя

Детонация часто проявляется при подъеме в горку. При всем этом автомобиль двигается медлительно, а скорость включена завышенная. Но не надо переживать, потому что это явление именуется калильным зажиганием, то он не свидетельствует что, что движок работает некорректно.

Хоть какой бензиновый двигатель работает по таким принципам:

  1. Смесь из бензина и воздуха подается в камеру сгорания цилиндров, где она поджигается при использовании искры на свече зажигания. Причём поршень должен находиться практически в нескольких миллиметрах от верхней мертвой точки. Когда поршень достигнет верхнего положения, в цилиндре появляется наибольшее давление. В таком случае вся топливовоздушная смесь на сто процентов сгорит.
  2. При обычной работе датчика детонации на «Chevrolet Нива» признаки этого явления не будут проявляться. > миф устройство поможет избавиться от проявление детонации. А возникает она, когда смесь начинает воспламеняться намного лет 30, ежели положено. Как правило это происходит на половине пути до верхней мертвой точки. И при сгорании топливовоздушной консистенции на высшую часть поршня повлияет сила, которая толкает его в оборотную сторону. Тут понижается, причём значительно, мощность мотора, и изнашиваются его детали.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

А еще интересно:  Нива 4х4 раздатка как пользоваться – АвтоТоп

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Проверка мультиметром

В устройстве могут перегореть цепи подогрева или начаться разрушение рабочего элемента. Эти неисправности могут быть обнаружены при помощи электронных тестовых приборов.

Существуют три разновидности штекеров лямбда-зонда:

  • двухпроводной (заземление и сигнальный);
  • трехпроводной (добавляется положительный провод питания нагревательного элемента);
  • четырехпроводной (имеется дополнительное заземление нагревательной спирали).

Для выполнения проверки лямбда-зонда требуется заводская документация, позволяющая определить назначение проводов и цифровой мультиметр, переключенный в режим вольтметра и омметра.

Примерная последовательность действий:

  1. Прогреть двигатель до рабочей температуры, поскольку только в этом случае обеспечивается возможность снятия корректных данных.
  2. Прозвонить цепи подогрева. В нормальных условиях сопротивление находится в пределах 2-15 Ом, более точные данные можно получить из справочной литературы. Сопротивление измеряется подключением к двум пинам в штекере (для четырехпроводного зонда) или к пину нагревателя и корпусу автомобиля (в трехпроводных). Если сопротивление равно нулю, это значит, что выявлено короткое замыкание обмоток подогревательного элемента. Стремление сопротивления к бесконечности является симптомом обрыва нихромовых нитей обогрева.
  3. Прозвонить проводку, идущую к подогревателю от блока управления, на отсутствие разрывов.
  4. Проверить напряжение в сигнальной цепи. Отрицательный сигнал может браться с корпуса автомобиля или непосредственно с клеммы аккумулятора. Перед проверкой двигатель должен поработать на средних оборотах (2500-3000 об/мин) в течение 2-3 минут. Разъединить штекер и подключить тестовый прибор.
  5. Довести обороты до 2500-2600 об/мин и резко бросить педаль газа. Показания вольтметра находятся в пределах 0,2-1,0 вольта и меняются с частотой 1 Гц (в среднем один раз в секунду).
  6. Отключить трубку вакуума от регулятора давления для проверки степени обеднения смеси. Возможно принудительное обеднение смеси закрыванием рукой воздухозаборного отверстия дроссельного узла. Провести замер напряжения, которое должно находиться в пределах 0,2 вольта или ниже.
  7. Установить трубку обратно.
  8. Резко поднять обороты до максимальных. При этом напряжение должно составлять около 1 вольта.

https://www.youtube.com/watch?v=jDR9QzVC_g8

Косвенным признаком неработоспособности зонда является стабильное напряжение около 0,45-0,5 вольта, которое не меняется от режима работы и состава смеси. Однако для подтверждения поломки рекомендуется проводить тщательную проверку осциллографом или тестовым компьютером.

Ситуации, когда потребуется обманка лямбда зонда на ниву

Ее автомобилисты устанавливают по разным причинам. В большинстве случаев это связано с экономией. Обманка стоит в 3-4 раза дешевле нового датчика (около 250 рублей). А служит она куда дольше. Судя по отзывам, обманка практически вечная, так как не считывает сигналы и имеет примитивную конструкцию.Как открутить лямбду с шевроле нивы

Также обманка лямбда зонда на Шевроле Ниву ставится при удалении катализатора. Он устанавливается на все модели с нормами выше Евро-3. Вместо катализатора ставят пламегаситель либо вовсе монтируют пустую трубу, которая становится продолжением «штанов» (выпускного коллектора).

Но какой бы способ удаления катализатора не использовался, в любом случае нужно избавляться от кислородного датчика. Да, автомобиль не перестанет ездить. Однако владельцы сталкиваются с проблемой расхода топлива. Поскольку датчик получает неверные данные (или попросту сломан)

Способы диагностики лямбда-зонда

Датчик кислорода на Шевроле Нива: где находится, замена «
Протестировать датчик можно одним из следующих способов:

  1. В ходе проведения визуального осмотра
  2. Проверка мультиметром

Начнем с первого метода. Вначале необходимо отсоединить разъем с датчика и осмотреть состояние контактов, целостность проводов не должна быть нарушена, а все соединения плотно держаться. После этого осматриваем сам датчик. На нем не должно быть никаких отложений и нарушений целостности конструкции.

Сажевый налет можно очистить, его образование вызвано сгоранием слишком обогащенной топливной смеси, в результате чего нарушается проходимость лямбды. Это приводит к тому, что прибор начинает функционировать некорректно. Наиболее губительными для датчика считаются свинцовые отложения, которые имеют серебристо-блестящий цвет и вызваны использованием некачественного топлива и моторного масла. Избавиться от них никак не удастся, рекомендована полная замена устройства.

Процесс проверки лямбда-зонда при помощи мультиметра не отличается особой сложностью. Чтобы его осуществить необходимо соединить сигнальные провода датчика с щупами тестера, после чего запустить силовой агрегат и удерживать его обороты на 2,5 тыс. Далее бросаем акселератор, вытягиваем подсос и смотрим на шкалу мультиметра.

О полном выходе из строя датчика концентрации кислорода говорит отсутствие напряжения, либо его низкая величина (менее 0,8В). Поскольку конструкционные особенности не позволяют полностью восстановить работоспособность лямбда-зонда, потребуется полная замена отслужившего свой срок элемента.

Типы обманок

Существует несколько видов данных устройств для Шевроле Нивы:

Как открутить лямбду с шевроле нивы

Электрическая обманка — ее еще называют эмулятором. Данное устройство оснащается собственным микропроцессором, который корректирует сигнал (выставляет единицу), что подается на блок. Последний начинает думать, что катализатор исправен, хотя его вовсе нет в конструкции.

Так, цилиндры наполняются смесью с идеальным соотношением топлива и воздуха. Стоимость электрической обманки лямбда зонда для Шевроле Нивы составляет полторы тысячи рублей, что сопоставимо с ценой нового кислородного датчика. Но в отличие от последнего, устройство имеет неограниченный срок службы и выставляет более точные параметры, нежели механический аналог. В этом его основные плюсы.

1 ЗвездаНельзя так писать о НивеНа троечкуНива хороша!Нива лучше всех! (1 оценок, среднее: 4,00 из 5)
Загрузка...
Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован.
