Многие автовладельцы Шевроле Нив жалуются на работу печки, обвиняя усиленно в «криворукости» инженеров. Если вы тоже относитесь к числу тех, кто недоволен функционированием системы отопления в вашей Ниве, тогда рекомендуем вам пошерстить просторы интернета. Там на специализированных форумах вы найдёте массу интересных предложений, ориентируясь на которые можно легко самостоятельно выполнить некоторые действия, при этом успешно доработав печку. Однако мы прекрасно понимаем, что не все любят бороздить сайты, некоторые вовсе не умеют осуществлять такие поиски, поэтому мы готовы поучаствовать в решении вашей проблемы и поделиться конкретными рекомендациями.

Где находится, как заменить + видео

Чаще всего достаточно выполнить три доработки, после которых вы заметите явное улучшение работы печки. Салон вашего любимого авто будет прогреваться за считанные минуты и радовать вас комфортным температурным режимом. Одной из таких доработок является замена крана отопителя, который не устраивает вас по каким-либо параметрам.

Содержание

Процесс замены крана

Те автовладельцы, у которых изумительно развито инженерное чутьё, которых природа наделила конструкторскими способностями, сразу замечают, что слабым звеном в системе отопления Нивы Шевроле является вентилятор. Их также особо не устраивает конструкция воздуховодов. Именно по этой причине изначально рекомендуется провести модернизацию этих двух составляющих. Те, кто уже прошёл этот путь, утверждают, что останавливаться на достигнутом результате совершенно неразумно, поскольку, помимо этого, даже кран печки неспособен максимально качественно выполнять свою работу. Причиной этому является его малое внутреннее сечение. По такому неширокому пространству охлаждающая жидкость не может двигаться быстро, соответственно, невозможно рассчитывать на быстрый обогрев салона. Ещё хуже, когда отопление становится неэффективным по причине выхода со строя этого крана. В этом случае возникает необходимость провести определённые ремонтные работы, в процессе проведения которых у многих возникает вопрос, чем можно заменить кран отопителя на Ниве 21214. Мы поможем вам разобраться и в этом вопросе.

А еще интересно:  ПОЧЕМУ ПОВОРОТНИКИ БЫСТРО МОРГАЮТ ЛАМПОЧКИ ВСЕ ЦЕЛЫЕ

Где находится, как заменить + видео

Алгоритм проведения замены

Итак, если у вас возникла критическая ситуация, при которой кран печки нуждается в замене, вам, безусловно, первоначально понадобится определиться с тем, какой кран вам в этом случае больше подойдёт. Опытные мастера рекомендуют отдать предпочтение кранам с иномарок. Они выигрывают за счёт более продолжительного эксплуатационного срока, а также высокой эффективности работы.

Кстати, если вы желаете минимизировать свои финансовые расходы, а также не подвергать себя трудоёмким действиям в дальнейшем, лучше всего обратить внимание на краны с бюджетных моделей Volkswagen или Opel. Итак, после того, как вы не только определились, но и уже приобрели желаемый вариант замены, можно приступать к непосредственным действиям.

Где находится, как заменить + видео

Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму. По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий.

Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке. После снятия саморезов слегка подковырните уплотнитель и снимите его полностью. Следующие действия вам будет удобнее провести с салона авто, они заключаются в том, что вам нужно ослабить прижимной винт крана, воспользовавшись рожковым ключом.

Далее, снимите тросик с рычага крана. Остаётся открутить фиксирующие элементы, удерживающие радиатор. В качестве них могут выступать и винты, и гайки. Вот теперь у вас получится извлечь кран, остаётся снять патрубок, освободив его от фиксирующих гаек.

https://youtube.com/watch?v=sWj9nSl8Z3Y%3Ffeature%3Doembed

Теперь предстоит работа по установке нового крана. Все действия выполняются точно так же, только в обратной последовательности. Рекомендуем вам при креплении радиатора воспользоваться небольшой хитростью. Просто закрученные гайки практически мгновенно выпадают. Чтобы избежать этого, возьмите пластилин, на него насадите гайки и закрутите их. При сборке будьте внимательны с тросиком. Нельзя уменьшать его длину, в противном случае будет сложно выполнять некоторые действия с печкой, в частности регулировать температурный или скоростной режим подачи потока тёплого воздуха.

Итак, не бойтесь самостоятельно выполнять некоторые действия, позволяющие улучшить работу отдельных устройств вашего транспортного средства. Если вы будете неукоснительно следовать нашим рекомендациям, вы сможете порадоваться достигнутым результатам.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

  • вентиляционный воздуховод;
  • воздуховод обогрева лобового стекла;
  • промежуточный корпус;
  • фильтр воздухозаборника;
  • вентилятор;
  • воздуховод обогрева салона;
  • воздуховод обогрева ног;
  • радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

Где находится, как заменить + видео

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Сколько стоит новый кран печки и работа по его замене?

В Москве и Московской области средняя цена на кран отопителя для ВАЗ 2101-2107 находится в пределах 120-130 рублей. При чем цены на заводской, шаровой или керамический краны практически не отличаются.

Работа по замене крана в автосервисе стоит от 400 рублей и выше.

Мы советуем менять кран отопителя самостоятельно. Во-первых, вы сэкономите деньги и приобретете опыт в ремонте автомобиля. Во-вторых, эта операция не займет много времени (около 1 часа), а вся необходимая информация приведена в этой статье.

Lada 4х4 (ВАЗ-21214) : Снятие крана отопителя

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. «Замена охлаждающей жидкости», с. 20).

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе. В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора.

. и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) двумя гайками.

. при разборке может выпасть из гнезда бачка радиатора.

При установке гайки на место закрепляем ее в гнезде пластилином.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

  • неисправность крана отопителя;
  • повреждение патрубков радиатора;
  • выход из строя добавочного резистора;
  • повреждение радиатора;
  • неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

  • Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
  • Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
  • Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Где находится, как заменить + видео

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

Где находится, как заменить + видео

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Где находится, как заменить + видео

Где находится, как заменить + видео

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

  • Сиденье водителя отодвигается назад.
  • С панели управления заслонками снимаются ручки и откручиваются саморезы.
  • Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем
  • Снимаются защёлки крепления тросиков.
  • Демонтируется механизм заслонки рециркуляции, и тросик вынимается.
  • Устанавливается новый тросик. Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха
  • Сборка осуществляется в обратном порядке.
  • Проверяется работоспособность механизма.

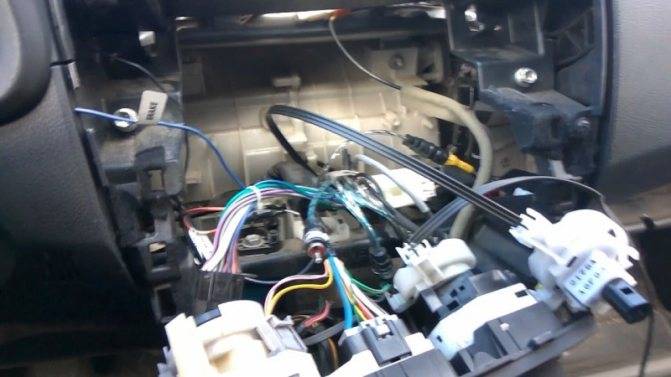

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

  • От аккумулятора отсоединяется минусовая клемма.
  • Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя. Демонтируются все ручки с механизма управления отопителем
  • Плоской отвёрткой снимается рычаг циркуляции воздуха. Плоской отвёрткой снимается рычаг циркуляции воздуха
  • Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока
  • Под облицовкой крестообразной отвёрткой отворачиваются два самореза. Под облицовкой отворачиваются два самореза
  • Вынимается блок управления.
  • Снимается разъём с проводами, идущими к переключателю скоростей.
  • Отсоединяется колодка проводов, обеспечивающих подсветку блока. С блока управления снимается разъем с проводами
  • При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя.
  • Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы.
  • От блока управления отсоединяются все тяги.
  • Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

  • Из системы сливается ОЖ.
  • Выкручиваются саморезы крепления бардачка, он снимается.
  • Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
  • Аналогичным образом снимается второго патрубок.
  • Устанавливаются и затягиваются хомутами новые шланги. При утечке тосола патрубки печки меняются на новые

Демонтаж патрубков печки на «Ниве Шевроле»

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Где находится, как заменить + видео

Наиболее часто встречаются следующие причины его выхода из строя:

  • Отсутствие напряжение на электродвигателе из-за плохого контакта.
  • Видимые повреждения проводов электродвигателя из-за перетирания.
  • Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
  • Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
  • Отсутствие зажигания.
  • Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Электромотор отопителя может не работать из-за внутренних загрязнений

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Причиной выхода из строя электродвигателя может стать выработка щеток или якоря

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

  • под ковриком на полу со стороны водителя скапливается ОЖ;
  • в салоне присутствует запах ОЖ;
  • при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
  • печка плохо обогревает салон;
  • снижается уровень ОЖ в расширительном бачке.

Где находится, как заменить + видео

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

При выходе из строя радиатора печки обычно производится его замена

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Замена радиатора системы отопления

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

При выходе из строя кран печки меняется на новый

Замена крана производится следующим образом:

  • На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
  • Снимается тяговый тросик и бардачок. Для снятия тягового тросика рожковым ключом ослабляются гайки
  • Ослабляются и снимаются хомуты крепления патрубков.
  • Кран снимается.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Lada 4×4 urban нива кондиционер и печка с салонным фильтром.

Потребуется: плоская и крестовая отвертки.

1. Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.

2. Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем три винта крепления.

3. Снять накладку внутренней ручки: поддеваем отверткой.

4. Снять обшивку двери (в зависимости от комплектации и года выпуска):

  • отщелкнуть по периметру 8 пластиковых фиксаторов (по два с каждой из сторон и четыре снизу).
  • вывернуть по периметру винты крепления обшивки двери (отвертка крестовая).

В процессе демонтажа обшивки двери нового образца есть небольшие отличия (другая ручка двери и расположение винтов крепления).

  • Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем два винта крепления.
  • Снять накладку внутренней ручки: поддеваем отверткой.
  • (Для обшивки задней двери) Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.
  • Вывернуть фиксатор двери.
  • Вывернуть винты крепления обшивки (сверху 4 под заглушками и снизу 3).
  • Снять обшивку двери, отщелкивая пистоны по периметру.

Читать новости о новой ниве

  • Кондиционер Нивы Шевроле — устройство и ремонт
  • Какой размер шин на Ниву доступен к установке, доступные версии и рекомендации
  • Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
  • Все о кнопке Валет и как ее отключить самому на сигнализациях разных марок
  • Кондиционер Нивы Шевроле — устройство и ремонт «
  • Нива шевроле установка кондиционера — Автожурнал MyDucato
  • Щиток приборов нива шевроле обозначения. Улучшение приборной панели нивы шевроле

Замена крана печки на Ниве Шевроле

Чтобы поменять краник отопителя, необходимо выполнить 2 предварительных операции: частично слить охлаждающую жидкость и демонтировать вещевой ящик.

Антифриз сливают в такой последовательности:

  • Операция ведется на охлажденном двигателе, чтобы не получить ожоги. Под двигатель с левой стороны (по движению) надо подставить таз или обрезанную пластиковую канистру.
  • Полностью открыть краник печки (по возможности).
  • Приготовив шланг длиной 1 м, открутить пробку на блоке цилиндров (ключ на 13), убрать ее в сторону и подставить шланг, направленный в таз.
  • Удерживая шланг, плавно открыть крышку расширительного бачка. Аккуратно, поскольку струя антифриза станет больше.
  • Ослабить хомут патрубка подогрева карбюратора или блока дроссельной заслонки инжектора и снять его со штуцера.
  • Когда жидкость стечет, закрутить пробку обратно в блок и затянуть.

Доработка системы отопления «Нивы Шевроле»

При снижении интенсивности подачи нагретого отопителем воздуха в салон автомобиля возникает необходимость в доработке системы отопления. Это связано с ошибками монтирования системы. Основная проблема – отсутствие герметичности в воздуховодах и заслонках. Это приводит к неправильному распределению горячего воздуха по салону. Уточнение проводят следующим образом.

  • Крышка рулевой колонки и боковая консоль водителя снимаются.
  • Со стороны отопителя снимается пластина, задающая направление подачи воздуха.Матрица, расположенная сбоку нагревателя, должна быть обработана
  • Прорезь в верхней части пластины делается прямой, сохраняя начальную и конечную точки. Чтобы придать желаемый ход заслонке, на плашку можно приклеить пластиковую карточку.Для придания нужной траектории движения заслонки на плашку можно приклеить пластиковую карточку
  • Жёстко крепится нижний амортизатор, отвечающий за подачу воздуха к ногам. Для этого вырезаем самодельную опору.Последним этапом доработки печки является жесткое закрепление нижней заслонки

В результате горячий воздух будет распределяться по салону строго в соответствии с положением регулятора направления потока.

Поэтому обеспечить комфортный микроклимат в салоне автомобиля Шевроле Нива сможет даже неопытный автомобилист. Для этого нужно просто четко следовать инструкциям и рекомендациям профессионалов.

При снижении интенсивности подачи в салон воздуха, нагретого отопителем, возникает необходимость доработки системы отопления. Связано это с погрешностями сборки системы. Основной проблемой является отсутствие герметичности в воздуховодах и заслонках. Это приводит к некорректному распределению тёплого воздуха по салону. Доработка производится следующим образом.

  • Демонтируется кожух рулевой колонки и консоль со стороны водителя.
  • Со стороны отопителя снимается плашка, задающая направление подачи воздуха.В доработке нуждается плашка, расположенная со стороны отопителя
  • Прорезь в верхней части плашки делается прямолинейной при сохранении начальной и конечной точек. Для придания нужной траектории движения заслонки к плашке можно приклеить пластиковую карточку.Для придания нужной траектории движения заслонки к плашке можно приклеить пластиковую карточку
  • Жёстко крепится нижняя заслонка, отвечающая за подачу воздуха в ноги. Для этого вырезается самодельный кронштейн.Последним этапом доработки печки является жесткая фиксация нижней заслонки

В результате тёплый воздух будет распределяться по салону строго в соответствии с положением регулятора направления потока.

Таким образом, обеспечить комфортный микроклимат в салоне автомобиля «Нива Шевроле» под силу даже неискушённому автолюбителю. Для этого нужно лишь строго следовать инструкциям и рекомендациям профессионалов.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

Где находится, как заменить + видео

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

Печка нива шевроле

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Где находится, как заменить + видео

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Где находится, как заменить + видео

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Где находится, как заменить + видео

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Ремонт, замена и доработка печки Нивы Шевроле своими руками

Возможно, проблема не в отопителе салона, а в системе охлаждения. С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки.

Где находится, как заменить + видео

Воздух должен начать поступать в нижнюю часть салона. Если результат не достигнут, процедура повторяется.

Chevrolet Niva & | Замена тросов привода отопителя & | Шевроле Нива

Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются.

После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется замена троса печки нива шевроле новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый. Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха.

Если на первых трёх скоростях воздух не замена троса печки нива шевроле или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить. Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Где находится, как заменить + видео

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать. Ремонт блока замена троса печки нива шевроле домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис

Ремонт блока замена троса печки нива шевроле домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр.

Где находится, как заменить + видео

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя.

Где находится, как заменить + видео

Замена тросика печки Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Отопитель (печка) Нива Шевроле – Niva Chevrolet (ВАЗ 2123, Шеви)

Где находится, как заменить + видео

Рисунок 10.2. Система отопления салона кузова: 1 – воздуховод вентиляции; 2 – воздуховод обогрева ветрового стекла; 3 – промежуточный корпус; 4 – промежуточный воздуховод; 5 – корпус фильтра воздухозаборника; 6 – вентилятор системы отопления; 7 – центральное сопло вентиляции салона; 8 – облицовка панели рычагов управления; 9 – передний воздуховод обогрева салона; 10 – задний воздуховод обогрева салона; 11 – воздуховод обогрева ног; 12 – отопитель в сборе; 13 – боковое сопло

На автомобиле установлен отопитель 12 (рисунок 10.2) жидкостного типа, объединенный с системой охлаждения двигателя. Радиатор отопителя 1 (рисунок 10.3) помещен в пластмассовый кожух, установленный в центральной части панели приборов. Особенностью отопителя является отсутствие крана. Управляется отопитель заслонками 8 и 13.

Шаровой или керамический?

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.

Керамический кран отопителя

  • Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
  • Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
  • Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
  • Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
  • Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
  • Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

  • рожковые и торцовые ключи;
  • плоскогубцы;
  • плоскую отвёртку;
  • пятилитровый бак, в который нужно будет слить жидкость из радиатора;
  • новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

  • Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
  • Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
  • Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

Снимаем хомут крана отопления с помощью плоскогубцев

Откручиваем саморезы крепления уплотнителя ключом на 7»

Снимаем уплотнительную пластину с крана

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

  • Закручиваем ключом на «10» две гайки на патрубке с тягой.
  • Ставим деталь на место и затягиваем болты крепления, расположенные на кране.
  • Ставим тягу и прикручиваем зажимной болт с помощью ключа на «7».
  • Закручиваем ключом на «8» саморезы, которые держат уплотнительную прокладку.
  • Вставляем патрубки в штуцеры и затягиваем хомуты.

Новый кран отопления устанавливается в обратном порядке

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Как установить кран печки на «Шевроле Ниву»

Заменить сломавшийся кран новым на «Шевроле Ниве» просто. Для этого необходимо обзавестись обычным набором инструментов, который найдётся в каждом автомобиле, и купить новый краник. После чего даже неопытный водитель сможет установить его на авто.

Где Находится Кран Печки На Ниве Шевроле

Авто — Шевроле Нива — Кран нива шевроле печь

Чтобы выпрыгнуть с трассы, сначала поверните рулевое колесо в одну сторону, а затем в другую. Управляя автомобилем таким образом, вы, скорее всего, сможете сбежать с глубокой колеи.

Подписать «Шипы»Клей для заднего стекла необходим только для предупреждения водителей автомобилей, следующих за задним, что этот автомобиль имеет гораздо более короткий тормозной путь на скользких дорогах.

Не включайте промывку двигателя. Во-первых, высококачественные масла содержат моющие средства, а во-вторых, промывка шлакового двигателя может привести к разрушению шлака и забиванию масляных каналов.

https://youtube.com/watch?v=fHP2sFnDufE%3Ffeature%3Doembed

Шевроле Нива Духовка

дует холодный воздух Распространенное заболевание этой машины. Регулятор холод / тепло.

Нажмите печь в Ниве

Электрический клапан включен кукурузное поле

https://youtube.com/watch?v=1oRvZs0QXaw%3Ffeature%3Doembed

https://youtube.com/watch?v=w7_LGV2TVvc%3Ffeature%3Doembed

https://youtube.com/watch?v=ZSZKFe6haFw%3Ffeature%3Doembed

Где находиться краник печки на ниве шевроле

Где находится, как заменить + видео

Категория: Ремонтировать автомобиль

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3006, ширина — 1100, высота — 1109 мм. Колесная база составляет 2369 мм. Дорожный просвет 207 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 79 мм, ход поршня — 78 мм. Коленвал двигателя и разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Клеоника

Оригинальное название: Onde esta a billa da cocina na Chevrolet Niva

Дата выхода: 29. 08. 2016 года

Смех в теме: – Семеро одного не ждут!– Ждут, если у него деньги!

Виды радиаторов

Как и многие детали в шевроле нива меняем сами, не исключение радиатор.

Моменты, с помощью которых можно диагностировать поломку, радиатор печки шевроле нива :

  • в бачке резко снизилось количество тосола;
  • снижение качества обогрева салона авто;
  • появление на стеклах с внутренней стороны плотной жирной пленки;
  • в машине появился явный запах тосола;
  • скопление антифриза под ковриком водителя.

Обнаружив какой-либо из них нужно провести диагностирование радиатора печки шевроле нива, для определения последующих действий по ремонту либо замене.

Стоит отметить что замена радиатора печки нива шевроле с кондиционером требует специализированных инструментов и знаний. Но все-таки меняем радиатор печки с привлечением профессионалов.

Изготавливаются радиаторы из двух видов материала: медь и алюминий. У каждого есть свои минусы и плюсы. Алюминиевый радиатор быстро разогревается, недорого стоит и имеет хорошую жесткость при маленьком весе. Однако такое устройство невозможно отремонтировать, так как его очень проблематично запаять.

Медные радиаторы дороже в цене, но имеют свои положительные характеристики:

  • В отличие от алюминиевых дольше служат, потому что медь не поддается коррозии.
  • Долго сохраняют набранную температуру, несмотря на то что медленно нагреваются. У внедорожника «Нива» печка требует обогрева большего пространства, чем у обычных седанов. Именно поэтому радиатор стоит выбирать качественный.

Минусом медного радиатора является одно: приобрести детали приемлемого качества не очень просто. Устройство из меди стоит дороже алюминиевого. Его цена находится в пределах 2000–2500 рублей.

После обнаружения течи можно сразу купить новый радиатор и хомуты. Заранее потрогайте печные патрубки – если они «дубовые», их тоже лучше поменять. Замена радиатора простая, для ее проведения не нужно снимать всю приборную панель, как в некоторых автомобилях ВАЗ предыдущего семейства.

Алгоритм действий

  • Удалите тосол или антифриз из системы охлаждения – для замены радиатора достаточно слить часть жидкости.
  • Открутите пробку расширительного бачка и патрубок с дроссельного узла. Вместо него оденьте шланг, его конец опустите в емкость.
  • После того, как жидкость сольется, аккуратно продуйте систему.

Снимите перчаточный ящик – открутите все болты на боковой обивке и стенке самого ящика. Не забудьте отсоединить провода от кнопки и подсветки.

Открутите воздуховод обогрева ног пассажира, снимите его вместе с промежуточным воздуховодом.

Просверлите дырку в нижней части старого радиатора и прислоните к корпусу шланг, другой конец которого опустите в емкость. Слейте остатки жидкости с радиатора.

Открутите крепление радиатора, ослабьте хомуты патрубков и отведите их в сторону. Извлеките радиатор.

Установите новвй радиатор, оденьте на него патрубки и аккуратно затяните их хомутами. Сборку проводите в обратной последовательности.

При установке радиатора он может немного помяться – это не критично.

При таком монтаже весь теплый воздух будет направляться в воздуховоды.

Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
