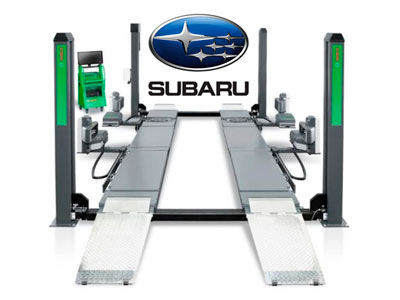

ДЕЛАЕМ РАЗВАЛ СХОЖДЕНИЕ НА SUBARU ИМПРЕЗА И ФОРЕСТЕР

Углы установки колес Fusion (схождение) подскажите кто знает. У дилера в сервис запись на две недели вперед, А частники ничего толком не знают

Углы установки колес, развал-схождение

У меня есть вот такие цифрыУглы установки передних колес (при собственной массе автомобиля) — Продольный наклон оси поворота колеса+3.72° от +4,72° до +2,72°+3°43’ от +4°43’ до +2°43’

Максимальная разница между левой и правой стороной — Продольный наклон оси поворота колеса 1.00° (1°00′)Углы установки передних колес (при собственной массе автомобиля) — Развал-1.05° от +0,20° до -2,30°-1°03’ от +0°12′ до -2°18′

Максимальная разница между левой и правой стороной — Развал 1.25° (1°15′)Углы установки передних колес (при собственной массе автомобиля) — Общее схождениеСхождение 0,50° ± 0,34°Схождение 0,50° ± 0,17°

Схождение 0°30′ ± 0°20’Схождение 0°30′ ± 0°10′

Схождение 3.3 ± 2.3 (мм)Схождение 3.3 ± 1,1 (мм)

Углы установки задних колес (при собственной массе автомобиля) — Развал-1.15° от +0,10° до -2,40°-1°09′ от 0°06′ до -2°24′

Максимальная разница между левой и правой стороной — Развал 1.25° (1°15′)Углы установки задних колес (при собственной массе автомобиля) — Общее схождениеСхождение 0,58° ± 0,34°Схождение 0°35′ ± 0°20’Схождение 3,9 ± 2.3 (мм)

Если честно я в этих цифрах мало что понимаю, поэтому даю как есть, может быть Вашим спецам будет более понятно.

Но как любят говорить во врунете, Rus02 — все что Вы делаете Вы делаете на свой страх и риск и кроме Вас не кто за это ответственности не несет. Sasha_nsk — если ты это хотел сказать, то надо было так и написать, а то опять начнется флуд.

а вообще сходите на http://www.fusionclub.ru/

там много всего вам ответят и напишут.

Спецификации Fusion 2002.75 (06/2002-) Печать

Углы установки передних колес (при собственной массе автомобиля) — Продольный наклон оси поворота колесаМодель Градусы с десятичными долями Градусы и минуты Номинал Допустимый диапазон Номинал Допустимый диапазонВсе варианты +3.72° от +4,72° до +2,72° +3°43’ от +4°43’ до +2°43’Максимальная разница между левой и правой стороной — Продольный наклон оси поворота колеса 1.00° (1°00′)Углы установки передних колес (при собственной массе автомобиля) — РазвалМодель Градусы с десятичными долями Градусы и минуты Номинал Допустимый диапазон Номинал Допустимый диапазонВсе варианты -1.05° от +0,20° до -2,30° -1°03’ от +0°12′ до -2°18’Максимальная разница между левой и правой стороной — Развал 1.25° (1°15′)Углы установки передних колес (при собственной массе автомобиля) — Общее схождениеВариант Допустимый диапазон Регулировка, при необходимостиВсе варианты (десятичные градусы) Схождение 0,50° ± 0,34° Схождение 0,50° ± 0,17°Все варианты (градусы и минуты) Схождение 0°30′ ± 0°20′ Схождение 0°30′ ± 0°10’Все варианты (мм) Схождение 3.3 ± 2.3 Схождение 3.3 ± 1,1Углы установки задних колес (при собственной массе автомобиля) — РазвалМодель Градусы с десятичными долями Градусы и минуты Номинал Допустимый диапазон Номинал Допустимый диапазонВсе варианты -1.15° от +0,10° до -2,40° -1°09′ от 0°06′ до -2°24’Максимальная разница между левой и правой стороной — Развал 1.25° (1°15′)Углы установки задних колес (при собственной массе автомобиля) — Общее схождениеВариант Допустимый диапазон Регулировка, при необходимостиВсе варианты (десятичные градусы) Схождение 0,58° ± 0,34° -Все варианты (градусы и минуты) Схождение 0°35′ ± 0°20′ -Все варианты (мм) Схождение 3,9 ± 2.3 -Спецификации моментов затяжкиПозиция Нм фунт-фут фунт-дюймКонтргайка наконечника рулевой тяги 63 46 —

Вам нужно сделать сход-развал колес.Не меняли ли до этого что-нить из задней подвески?

Спасибо, vit-silvian!!Ничего не менял. Машина из салона.В «Букваре» написано, что углы установки задних колес установлены конструктивно, и не подлежат регулировке. Врут?!

ford31Не хочу Вас обманывать, может действительно у форда есть какие-то особые показания на счет углов задних колес. Но подъедание резины, насколько мне известно, говорит о неправильной регулировки этих самых углов.

Как вариант можно заехать (или позвонить) сервисменам.

в повороты вваливать любите?тогда какие вопросы

ford31Что с передними? С/р задних вроде как не регулируется. Хотя могу и ошибаться.

Benoy!Передние шины в норме. Износ равномерный. Дорогу»держат прямо».На стенде еще не был.

Все, что вы хотели знать о регулировке углов колес на автомобиле

Важнейшие параметры при регулировке углов колес на машине – это кастер, развал и схождение. Их можно проверить и откорректировать. Кроме главных, есть второстепенные. Один из которых – аккерман.

Угол Аккермана – это числовая разница параметров углов между колесами при маневре.

Машина с неправильными настроенными углами колес, при резком нажатии на педаль тормоза, может занести.

Стабильный ход автомобиля, предсказуемость его поведения — это залог безопасности его владельца.

В этой статье рассмотрим вопросы:

Углы корректировки колес и их функционал

Кастер – это угол продольного наклона оси, при повороте, по отношению к вертикали, он подлежит обязательной настройки при выполнении сход-развала. При такой корректировке после выхода авто из поворота, руль возвращается в прямое положение.

Кастер один из главных показателей при настройке подвески, именно от него будет зависеть управляемость авто.

На советских автомобилях был отрицательный кастер, так как гидроусилитель руля отсутствовал и для более-менее комфортного вождения при увеличении скорости, стабилизация колес происходила за счет иного устройства шин.

Развал – угол места оборота колеса, сравнительно с вертикалью. Это геометрическое значение углов колес, по отношении друг к другу. Неверный развал просматривается как с «лицевой», так и с задней части машины.

Положительный развал – это угол наклона колеса верхней части отклонен наружу от центра ступицы. Машины с положительным развалом, выпускаемые заводом, обычно это грузовики или спецтехника.

Отрицательный развал – это когда угол нижней части колеса отклонен наружу от центра ступицы.

Схождение – это угол отклонения оборота колеса между продольной осью машины. Для каждого автомобиля выставление углов строго индивидуально. Увидеть неправильное схождение можно как сверху, так и снизу авто.

Схождение бывает положительным (передняя часть колеса отклонена вовнутрь), отрицательный (передняя часть отклонена наружу).

Многие думают, что схождение должно быть без какого-либо отклонения, то есть иметь 0 показатель, но это большое заблуждение. Отрицательный развал, должен быть обязательно компенсирован отрицательным схождением. Если этого не сделать, износ внутренней части покрышки очень высок.

Современный автопром для нормализации параметров установки углов колес учитывает следующее:

Регулировка углов может значительно отличаться, даже на автомобилях одного производителя, модели.

Корректировка развала-схождения

В первую очередь автомеханик проверяет подвеску, она должна быть на 100% рабочая. А также давление в шинах, оно должно быть в норме или равным на колесах, расположенных на одной оси, на противоположных осях, может немного отличаться.

При разных показателях давления на одной оси, авто будет тянуть в сторону колеса с наименьшим давлением. Это происходит, даже если углы выставлены правильно.

При повреждении шаровых, если вышли из строя сайлент-блоки рычагов, выставлять углы не имеет смысла.

Перед тем, как производить ремонт развал-схождения, необходимо поменять шины на сезонные.

Часто перед тем, как производить настройку авто нагружают. Требуемая масса нагрузки должна быть указана в инструкции по эксплуатации машины.

В случае, когда данные углов, будут отклонятся от требуемых, программа отобразит неточность красным цветом.

Рулевые тяги и наконечники имеют резьбу. При увеличении или уменьшении их длины, возможно откорректировать схождение колес. Специалист с помощью ключей производит регулировку колес, на мониторе отображаются изменения, на экране все углы колес, должны отображаться зеленым цветом.

Корректировка должна быть очень точной, важны не только градусы, но их доли – минуты.

Какие углы регулируются, не регулируются

Регулировку углов колес возможно произвести не на всех машинах. К примеру, на авто, оснащенные мостом или балкой на задней оси, регулировка углов невозможна. При эксплуатации авто, параметры углов будут меняться, вследствие деформации балки. Многие хотят решить эту проблему за счет проставочных шайб под ступицу либо приобретают балку с разборки, но такие манипуляции обычно не эффективны. Оптимальный вариант решения такой проблемы – замена изношенной балки на оригинальную, но это очень дорогой способ.

Кастер обычно меняется после аварии либо неудачного ремонта, использования неоригинальных запчастей. Есть исключение, автомобили с подруливающей задней осью, на таких машинах кастер имеется как параметр, но регулировки он скорее всего не подлежит.

При регулировке кастера необходимо учитывать предусмотренные заводские параметры.

На подвеске модели «Макферсон» практически невозможно откорректировать развал, а она стоит практически на всех современных авто.

Требуется ли ремонт развал-схождения

Если машина на скорости уходит вправо или влево, причины: спущено одно из колес либо необходимо поменять рулевых тяг, ступичного подшипника. Но в ряде случаев именно корректировка развал-схождения, позволяет возвратить машине точную траекторию хода.

Колеса авто стоят параллельно, а руль смещен в сторону от центра, это может происходить из-за недавнего ремонта подвески или удара колесом, от попадания в яму.

Неравномерный износ резины. Внутренняя часть резины, изношена больше, чем внешняя, причина – отрицательный развал и схождение. Если изношена внешняя часть, причина положительный развал схождение. Такую резину не обязательно утилизировать, можно переставить ее местами, так чтобы целая часть была расположена со стороны, где происходит износ. Конечно, рентабельней отрегулировать углы колес, чтобы устранить эту проблему.

Как часто необходимо регулировать развал-схождение

Межсезонно. Рекомендуется делать развал-схождение, перед сезонной заменой шин. Особенно когда межсезонные колеса имеют разные показатели. К примеру, летняя – 19” – низкопрофильная, зимняя – 17” – обычная.

По показателям пробега. Лучше делать развал-хождение, через 20 тысяч км пробега, потому что изнашивание подвески, приведет к перемене параметров углов колес.

По потребности. Например, если машина при движении угодила в яму, все настройки могут быть нарушены. Автомобиль может начать отклоняться от траектории движения в сторону, происходит неравномерный износ резины или изменяется направление руля – требуется корректировка развала-схождения.

Если ремонтировалась ходовая, некоторые параметры изменяют углы установки, а другие не изменяют. Как вариант: стойки стабилизатора не должны ни на что влиять, но на некоторых автомобилях, нужно снимать подрамник, после этого нужно будет делать развал-схождение.

Важно знать, детали оригинальные и неоригинальные, обычно отличаются по геометрии. Из-за неоригинальных деталей могут нарушиться настройки, и их регулировка может быть просто невозможна.

Возможно ли отрегулировать развал-схождение самостоятельно?

В принципе попытаться конечно можно. Но для регулировки необходимо специальное оборудование, которое есть только в сервисе. Программные показатели имеют точные замеры до долей градусов/минут. Производить измерения у себя в гараже можно, но с очень большими отклонениями от реальных показателей. Дополнительно нужно знать заводские данные подвески.

Часто используемые способы при самостоятельной регулировке:

Выбор СТО

Диагностика подвески. На СТО, где производят качественный ремонт, первоначально произведут диагностику подвески, есть будут присутствовать люфты (должны отсутствовать), делать развал-схождение нецелесообразно.

Калибровка стенда. Для точных измерений и настроек стенд должен быть откалиброван. Прохождение калибровки стенда, должно быть подтверждено документально, нужно ознакомиться с этими документами. Если в сервисе есть оборудование для калибровки стенда, то это большой плюс.

Опытные специалисты. Результат работы полностью зависит от опыта мастера, для точности измерения, мало внести в программу только данные модели, марки авто, требуется вносить полные данные, а неопытные мастера это могут не знать.

Хорошему специалисту нужна будет полная информация: о ремонте подвески, какие запчасти установлены, проверит износ резины, расположение руля, узнает о поведении авто на дороге.

Если на автомобиле установлены колеса, которые отличаются по параметрам от колес, установленных заводом изготовителем либо стоит подвеска, прошедшая тюнинг, то типовые параметры выставления углов не подойдут. Делать развал схождение в этом случае должен только опытный специалист, потому что ориентироваться только на зеленые области на экране стенда мало, здесь нужен индивидуальный подход.

Гарантия и наличие документов. Хорошие СТО предоставляют на свои услуги гарантию, а также дают не только чек, но и распечатанный список произведенных работ и полные данные параметров установки колес. Специалисту, который будет производить следующую регулировку углов, эти данные будут важны.

Стоимость услуг, напрямую зависит от оснащенности оборудованием сервиса, а также от региона и края. Средний ценовой показатель по регулировки развал-схождения варьируется от 1500 до 3500 рублей.

Важно знать

Регулировочные работы по ходовой части автомобиля заключаются в проверке и регу­лировке углов установки передних, колес, регу­лировке предельного угла поворота передних колес, регулировке осевого зазора между по­воротным кулаком и проушиной балки перед­них колес и регулировки подшипников ступиц передних колес.

Проверка и регулировка уста­новки передних колес. Измерение уг­лов установки передних колес производят при помощи оптического стенда или переносного прибора ГАРО. Углы установки передних колес приведены в табл. 8.

Схождение передних колес определяют по разности расстояний между ободами колес или шинами сзади и спереди. Для проверки схож­дения передние колеса ставят в положение, соответствующее прямолинейному движению. Автомобиль продвигают вперед так, чтобы бы­ли выбраны все зазоры в сочленениях передне­го моста. Измерив расстояние между боковыми поверхностями шин спереди специальной ли­нейкой, делают на них отметку мелом в местах касания линейки. Затем перекатывают автомо­биль вперед так, чтобы отметка оказалась сза­ди переднего моста, и вновь измеряют расстоя­ние между отметками.Изменение угла наклона шкворня назад может произойти у грузовых автомобилей вследствие прогиба или скручивания балки пе­реднего моста, поломки или большого проги­ба (осадки) передних рессор, износа деталей шкворневых соединений.

Восстановление угла наклона шкворня на­зад требует замены деформированных деталей. В отдельных случаях довести угол до требуе­мой величины можно, применив стальную под­кладку (клин), установив ее между площадкой балки переднего моста и рессорой.Угол бокового- наклона шкворня может быть нарушен в результате погнутости балки переднего моста. Причиной изменения угла развала могут быть прогиб балки переднего моста, износ деталей шкворневого соединения, недостаточная затяжка подшипников ступиц передних колес.Указанные углы у грузовых автомобилей не поддаются регулировке. Для их восстановле­ния погнутую балку переднего моста правят в холодном состоянии под прессом, а изношен­ные детали шкворневого соединения заменяют новыми.Величина схождения передних колес мо­жет быть отрегулирована. Для этого, отвернув гайки стяжных болтов наконечников, повора­чивают поперечную рулевую тягу, имеющую по своим концам резьбу с разным направлением. Установив поворачиванием тяги требуемую величину схождения, затягивают и зашплинтовывают гайки стяжных болтов наконечников.

Регулировка предельного угла поворота передних колес.

Наиболь­ший (предельный) угол поворота передних ко­лес ограничивается положением упорных бол­тов, расположенных на поворотных рычагах. При достижении предельного угла поворота эти болты упираются в выступы балки перед­него моста. Наибольший угол поворота выби­рается из условия, чтобы при повороте колеса не задевали за какие-либо детали.Регулируют наибольший угол поворота подвертыванием упорных болтов. Наибольший угол поворота наружного колеса дается при повороте внутреннего колеса на 20°.Угол поворота наружного колеса при пово­роте внутреннего колеса на 20° для отечествен­ных грузовых автомобилей составляет: УАЗ- 451М =18°30′, ГАЗ-53А =17°30′, «Урал-375», «Урал-377»= 18°, ЗИЛ-130=18°, ЗИЛ-131 =18°.

Регулировка осевого зазора между поворотной цапфой и про­ушиной балки переднего моста.

У грузовых автомобилей с неразрезной балкой переднего моста нельзя допускать повышен­ного осевого люфта поворотной цапфы. С этой целью производят проверку величины зазора между поворотной цапфой и внутренней торцо­вой поверхностью балки переднего моста. Этот зазор не должен превышать у грузовых авто­мобилей Горьковского автозавода — 0,15 мм и у грузовых автомобилей ЗИЛ—0,25 мм. Если этот зазор выходит за указанные пределы, то рекомендуется установить регулировочную прокладку.

Регулировка подшипников сту­пиц передних и задних колес.

Своев­ременная регулировка подшипников ступиц колес позволяет избежать осевой качки колеса и тем самым предохранить подшипники от преждевременного износа. Регулировку подшипников передних колес выполняют в следующем порядке. Подняв домкратом передний мост до отрыва шин от опорной поверхности, расшплинтовывают и ослабляют гайку цапфы поворотного ку­лака так, чтобы колесо свободно вращалось. Если обнаружится тугое вращение колеса, то устраняют вызвавшие его причины (задевание тормозных колодок, заедание сальников, вы­ход из строя подшипников). После этого затягивают гайку цапфы поворотного кулака до тугого вращения колеса на подшипниках. При. этом поворачивают колесо, чтобы ролики в подшипниках заняли правильное положение относительно колец. Степень затяжки проверя­ют, заставляя колесо поворачиваться толчком руки, после которого оно должно сразу же ос­танавливаться. Отпустив гайку на 2—3 шплинтовочных отверстия (или прореза), до совпа­дения с шплинтовочным отверстием кулака, вновь проверяют вращение колеса, которое должно сделать до полной остановки не менее 8 оборотов после сильного толчка рукой. По окончании регулировки гайку надежно шплинтуют.

О правильности регулировки подшипников ступиц переднего моста можно судить по на­греву ступицы во время движения. Если нагрев ступицы ощущается рукой, то рекомендуется ослабить затяжку гайки на одно шплинтовочное отверстие. Для определения осевого люфта подшипни­ков заднего колеса его вывешивают и отсоеди­няют полуось от ступицы.

Перед регулировкой подшипников проверя­ют, нет ли задевания колодок за барабаны, что затрудняет проворачивание колеса. При необ­ходимости регулировки отвертывают контргай­ку 1 (рис. 35) и снимают замочную шайбу 2 с сальником 4. Отпускают на 1/2 оборота гайку 3 крепления подшипников и проверяют враще­ние колеса. Затем затягивают гайку 3 усили­ем одной руки при помощи ключа с воротком длиной 350—400 мм до тех пор, пока не нач­нется торможение ступицы. При этом повора­чивают ступицу в обоих направлениях, чтобы ролики подшипников правильно установились по коническим поверхностям колец. После это­го отпускают гайку крепления подшипника на 1/5 оборота и вводят стопорный штифт в одну из прорезей замочной шайбы. Если штифт не входит в прорезь, то поворачивают гайку в ту или другую сторону настолько, чтобы штифт вошел в ближайшую прорезь. Закончив эту операцию, навертывают и слегка затягивают контргайку и проверяют степень затяжки под­шипников. Если подшипники затянуты правиль­но, то колесо должно вращаться без заметного осевого люфта и качки. Поставив на место по­луось, окончательно затягивают контргайку.

Регулировка подшипников шкворней поворотного кулака.

У ав­томобилей с передними ведущими колесами необходимо регулировать затяжку подшипни­ков шкворней поворотного кулака. У автомобилей ГАЗ-66 и УАЗ шкворни поворачи­ваются в конических роликовых подшипниках. Эти подшипники должны быть отрегулированы так, чтобы в них не ощущался люфт.

Хлебные крошки

Компания «Созвездие» занимается ремонтом и обслуживанием автомобилей Subaru c 2009 года. Мы являемся надежными партнерами в сервисе автомобилей Subaru всех модификаций — Forester, Outback, Impreza, Legacy. Наши специалисты выполняют широкий спектр услуг: от ремонта рулевой рейки Субару до настройки сход-развала.

Преимущества развала-схождения Subaru в SozvezdieAuto

Обращение в наш сервисный центр дает клиентам массу преимуществ:

Что такое сход-развал?

Сход-развал выполняется с целью оптимальной настройки углов установки колес автомобиля. Углы определяют, как колеса автомобиля контактируют с дорогой.

Во время процедуры сход-развала проверяются и корректируются угол схождения, угол развала, углы наклона колес и угол поворота колес.

Угол схождения определяет, насколько колеса направлены внутрь или наружу относительно продольной оси автомобиля. Если угол схождения неправильно настроен, это может привести к неравномерному износу шин и ухудшению управляемости автомобиля.

Угол развала определяет наклон плоскости поверхности контакта шин с дорогой. Его правильная настройка позволяет обеспечить стабильность автомобиля при движении по прямой и при поворотах.

Углы наклона колес определяют, как наклонены верхние края колеса относительно вертикали. Угол поворота колес указывает, насколько колеса поворачиваются вокруг вертикальной оси при управлении автомобилем.

Зачем нужно проверять развал схождения?

Проверка и настройка развала-схождения колес необходима для контроля:

Виды ремонта

Стоимость ремонта сход-развала может варьироваться в зависимости от:

При настройке развал-схождения специалисты нашего центра используют новейшее высокоточное оборудование. Вы можете выполнить услугу 3D развал-схождения, которая позволяет добиться более точных параметров.
