На этом ставим точку в повествовании. Надеемся, что наш обзор облегчит выбор – какие лучшие реактивные тяги на Ниву есть в России и СНГ. А пока остаётся напомнить, что компания SV-PARTS присутствует в социальных сетях.

Виды неисправностей и ремонт

Высохшие или рваные резинки

Рассохшийся сайлентблок достаточно быстро даёт знать о себе – появляются посторонние удары, присутствует шум в задней части автомобиля. Чтобы не разбить посадочные места резинки – лучше своевременно принять меры и, хотя бы, просто заменить сайлентблок.

Деформация металла

Автомобилисты, которые владеют любой из модификаций внедорожника ВАЗ-2121, отличаются активным образом жизни, частыми поездками по бездорожью и т.д. Эксплуатация машины в сложных дорожных условиях на грунтовых, каменистых и лесных тропах часто приводит к неприятностям. В штанги «прилетают» камни, железо гнётся, а в скоростных заездах, бывает, что даже рвётся, в прямом смысле этого слова.


Согнутую железку, кстати, всегда можно заменить отдельно от комплекта. Не стоит с этим тянуть.

Доработка реактивных тяг своими руками для шевроле нивы (ваз 2123)

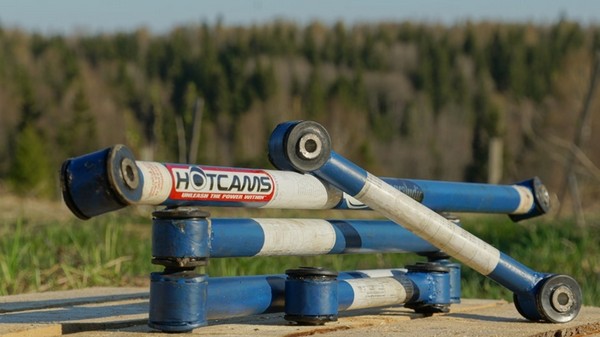

Доработка реактивных тяг своими руками для Шевроле Нивы (ВАЗ 2123)

1:502

Уже, вроде, вывели формулу, при которой тяги на Нивах живут дольше, вот и я решил сделать сам т.к. то, что продают больше доверия не внушает, тем более, когда есть желание и возможность сделать самому. Проще говоря, те тяги, что продают, делаются на сайлентблоках от нижнего рычага переднеприводных ваз (2108-2904040),

1:1066

Замена реактивных тяг ваз 21213 - Все о Здоровье

2:1571

2108-2904040

2:1587

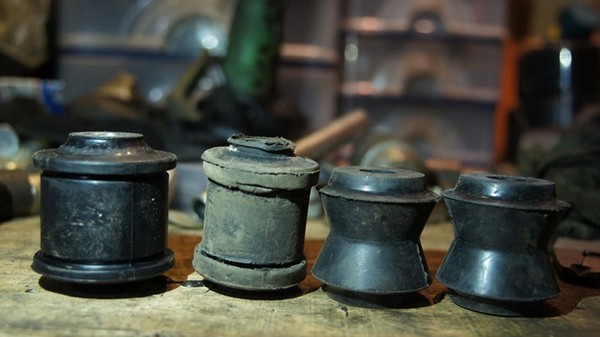

Они чуть меньше сайлентблоков от задних стоек (2108-2915446)

2:1690

Замена реактивных тяг ваз 21213 - Все о Здоровье

3:2195

2108-2915446

3:15

тех же переднеприводных ВАЗ. Вот из них и лучше всего делать тяги: больше резины — больше свободы и меньше передаётся на кузов колебаний. Закупил труб и понеслась: под втулку трубы подобрать не получилось, взял больше и вырезал дольку,

3:447

Замена реактивных тяг ваз 21213 - Все о Здоровье

4:952

Получилось не для прилавка, конечно, но когда берёшь в руку, чувствуешь вещь, тот же ситек в два раза легче.

4:1149

Замена реактивных тяг ваз 21213 - Все о Здоровье

5:1654

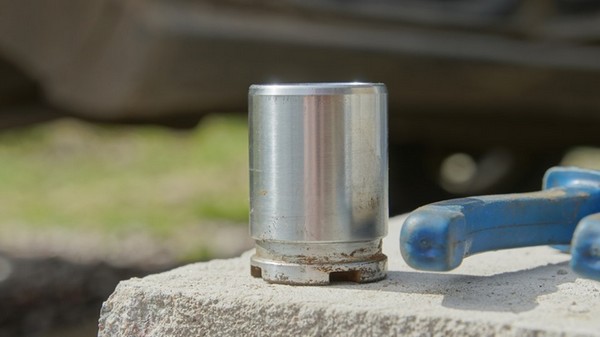

Также, после зимы стал подклинивать ручник на ЗДТ. Всё перебрал, смазал, теперь, как новый. Всё же эксплуатировать по принципу поставил-забыл не получилась. После зимы лучше такие вещи перебирать, а сама переборка оказалась очень простой.

5:2091

Замена реактивных тяг ваз 21213 - Все о Здоровье

6:504

ЗДТ_Darbis

6:521

Замена реактивных тяг ваз 21213 - Все о Здоровье

7:1026

Замена реактивных тяг ваз 21213 - Все о Здоровье

8:1531

Замена реактивных тяг ваз 21213 - Все о Здоровье

9:2036

Замена реактивных тяг ваз 21213 - Все о Здоровье

10:504

clip_image011

11:1009

Замена реактивных тяг ваз 21213 - Все о Здоровье

12:1514

Замена реактивных тяг ваз 21213 - Все о Здоровье

13:2022

Замена реактивных тяг ваз 21213 - Все о Здоровье

14:504

Замена реактивных тяг ваз 21213 - Все о Здоровье

15:1009

Замена реактивных тяг ваз 21213 - Все о Здоровье

16:1514

Замена реактивных тяг ваз 21213 - Все о Здоровье

17:2022

Замена реактивных тяг ваз 21213 - Все о Здоровье

18:504

Замена реактивных тяг ваз 21213 - Все о Здоровье

19:1009

Замена реактивных тяг ваз 21213 - Все о Здоровье

20:1514

https://www.newniva.ru/l/9949185/

20:155021335

Замена поперечной тяги нивы ваз 2121

Показывать буду на примере левой стороны, так как там есть определенные нюансы. Чтобы открутить гайку, необходимо придерживать болт с обратной стороны, и полезть туда можно только головкой, примерно так как показано на фото ниже:

С обратной стороны пользуемся воротком с длинным рычагом, чтобы стронуть резьбу с места. Если потом гайка откручивается нормально, можно воспользоваться трещоткой, чтобы все выполнить максимально быстро и удобно:

После этого, чтобы выбить болт, можно воспользоваться деревянным бруском или же ручкой молотка, постучав с обратной стороны:

И далее можно то же самое проделывать со второй стороной поперечной тяги, после чего вынимать ее и производить замену на новую в случае необходимости.

Цена комплекта новых тяг на Ниву ВАЗ 2121 составляет 1100 рублей.

Замена продольных тяг на автомобиле ваз 2121 нива

С продольными реактивными штангами все происходит точно так же по аналогии, да и инструмент нужен такой же. Единственное, что можно отметить, что нужно будет открутить нижние крепления амортизаторов при снятии длинных поперечных штанг. Это необходимо для того, чтобы вынуть длинный болт крепления тяги.

Также все выполняется, накидываем два ключа с обеих стороны и отворачиваем гайки крепления:

После чего через деревянный брусок выбиваем болт, на фото ниже показано наглядно, только без бруска:

Все работы проводятся по замене реактивных тяг проводим поочередно, заменив сначала две длинные, к примеру, а потом меняя короткие, или наоборот.

Т.к. вы неавторизованы на сайте. Войти.

А еще интересно:  Снятие и установка генератора Нива 2121, Нива 2131

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

разница есть всегда, по наименованию они сильнее, на деле, сварка может оказаться плохого качества

полиуретан намного дольше живет, ему пофиг в чем купаться, варианты жесткости. ¶

Какие реактивные тяги идут на ниву и другие модификации этого автомобиля

История ВАЗ-2121 насчитывает свыше четырёх десятков лет! Это, на самом деле, много. Поэтому нет ничего странного, что в современных генерациях автомобиля, примерно с 2022 года, используют не те же самые штанги, какие устанавливали на первые автомобили Нива.

Сейчас используют улучшенные варианты штанг нового образца. Они актуальны для Нива Урбан и ВАЗ-2121. Соответственно, реактивные тяги на Ниву 21213, 21214 устанавливают те же самые – на машинах с длинным кузовом, как мы уже знаем, отличаются карданные валы, а вот штанги – идентичные. И Нива Шевроле, она же ВАЗ-2130 и Lada Niva оснащается тем же доработанным вариантом.

В ассортименте SV-PARTS, кстати, присутствуют усиленные реактивные тяги на Ниву Шевроле из легированной стали:

Они применимы и для классического семейства автомобилей. Визуально и фактически от деталей с «советской» машины новые реактивные тяги Нива 2121 (штанги) отличаются более массивными сайлентблоками, большим весом, чуть большим диаметром (30 мм). Для сохранности, изделия окрашены порошковой краской, что пока остаётся наилучшей защитой от коррозии.

Говоря о выборе – какие лучше выбрать реактивные тяги на Ниву Шевроле, можно ещё рассмотреть вариант установки лифт-комплекта подвески, например, с использованием готового набора, который есть в нашем Интернет-магазине. Их не придётся отдельно подбирать под свой автомобиль:

Отдельно разве что стоит сказать об установке регулируемой тяги Панара:

Как выше уже говорилось, её используют для выравнивания положения моста относительно кузова, чтобы исключить некорректную работу подвески, провоцирующую ухудшение управляемости и повышенный износ деталей.

Объявления на нн.ру – авто

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

У нас Вы можете не только удлинить раму под кузов 5,1 м, 6,2 м, 7,5м, 9 м на Маз Зубренок, Маз, Камаз, Урал, Зил, Мицубиши, Ниссан.

Удлинить Камаз под кузов 7,5м Удлинение Маз Зубренок, Маз под кузов 9 м Переоборудование шасси удлиненного грузового автомобиля.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302. Цена: 25 000 руб.

2 августа — тот самый день, когда головы сильных покрывают голубые береты. Праздник в честь воздушно-десантных войск захватывает.

Мы вынуждено покупаем ненужные вещи, потому что они идут в комплекте с нужными. Причем, по мнению продавцов, они неразлучны как Джек и Роуз.

День ВДВ в Нижнем Новгороде прошёл хорошо, весело и мирно, вопреки прочно укоренившимся стереотипам. Наши десантники в спокойное время, как.

Нижегородцы долго молчали по поводу сибирских лесных пожаров, но вот последовала реакция и в нашем городе: люди решили обратить внимание на.

Их необходимо менять, когда при трогании, переключении передач и перегазовках возникают продольные колебания. Это из-за того, что мост сначала подкатывается под кузов, потом обратно. Есть даже резонансная частота. При этом могут быть даже удары в трансмиссии.

Для их замены необходимы тиски с ходом около 170 мм. Я обошелся параллелограммным домкратом, парой болтов и проёмом гаражной двери в воротах. Ключевой момент – выпрессовать стальные втулки. После чего резиновые легко выковыриваются двумя отвёртками. Новые втулки намыливаются и легко заталкиваются в проушины.

Тут сложность в запрессовке стальных втулок. Но и это выполнимо. Необходимо обратить внимание на плотность посадки в проушинах реактивных тяг. Дело в том, что те, которые крепятся к балке моста, разбиваются. И втулки в них помещаются свободно. Поэтому, наверно, втулки можно менять не более двух раз, а потом покупать комплект новых штанг в сборе.

Странно, что никто не взялся до сих пор делать штанги с привулканизированными втулками, а не просто вставленными. А то штатная конструкция кроме жалости ничего не вызывает. И это для джипа!

Как уже было написано, нужны тиски. Помимо этого мне понадобилось ещё несколько предметов: – обрезок трубы с диаметром на 5 мм меньше, чем диаметр втулки; – смазка (литол, солидол, графитовая смазка или что-то подобное); – нигрол, либо мовиль; – конус для запрессовки металлической втулки (его надо выточить заранее на токарном станке).

Теперь по порядку…

Сначала вынимаем металлическую втулку из старой разбитой резиновой. Затем режем ножом пополам и выковыриваем. Выковыривается достаточно легко и просто.

А еще интересно:  Как часто менять масло в трансмиссии нивы

Берем новую втулку, смазываем смазкой литол или солидол, также смазываем место посадки втулки. В первую очередь запрессовываем резиновую втулку. При запрессовке неизбежен перекос втулки, поэтому подправляем не запрессовавшиеся края втулки отверткой.

Когда втулка уже на месте, то остается только загнать туда металлическую. Берем выточенный заранее конус:

Габариты конуса не получилось замерить. Диаметр его должен быть на 2-3 мм больше диаметра втулки:

Длина ну примерно 30-35 мм.

Смазываем сам конус, втулку и внутреннюю поверхность резиновой втулки всё тем же литолом или солидолом и вставляем в тиски:

Начинаем запрессовывать до того момента, пока конус не упрется в тиски. Затем наставляем обрезок трубы:

и продолжаем запрессовку. Когда конус выйдет из резиновой втулки, можно приступать к запрессовке следующей, ибо это значит, что эта металлическая втулка уже на месте:

А нигрол или мовиль нужен для того, чтобы смазать болты, иначе они внутри втулок могут приржаветь, ибо не однократно были случаи, что приходилось спиливать эти болты болгаркой.

Дополнение от 09.01.10, автор Александр CCXIV.

Всё же, наверно, лучше смазывать жидким мылом или шампунем, они скоро вымываются из узла. а литол/солидол остаются надолго, и резинка будет перемещаться относительно стальных втулок и, соответственно, стираться.

И еще: приспособление для замены втулок, так называемый «грибок», стоит в магазине 150 рублей и весьма облегчает работу:

Цилиндрическая втулка в комплекте не идет, но она нужна, если для извлечения втулок из резинок вы не хотите эти резинки резать. Её (втулку) можно взять старую от реактивных тяг или купить отдельно (желательно от «классики» – они поменьше).

РЕЗИНКИ У НАС ОТ «КЛАССИКИ»! Мне продавец в магазине долго пытался впарить набор из 10 больших резинок и говорил, что это нивский набор, но я точно знал, что надо «классический» (6 маленьких и 4 больших резинок), т. к. не поленился заранее залезть под машину.

Дополнение от 14.01.10, автор a1ex

На моей Ниве стояли все 10 больших втулок, они даже крепче сидят, поэтому при замене имеет смысл устанавливать все втулки большие.

Проблемы с управляемостью, машину «водит»

Этот случай, как раз, запущенный вариант предыдущей истории. Когда водитель не уделяет внимания подвеске машины, рано или поздно можно ощутить непонятные колебания автомобиля даже на ровной дороге, отчётливую неустойчивость машины в повороте и т.д. Реактивные тяги Нива 2131 в немалой степени отвечают за этот момент.

Проверенные производители

При всём богатстве выбора, на самом деле, российский рынок предлагает продукцию всего-то 5-7 компаний, которые производят штанги (тяги) реактивные 2123 и другие их разновидности. Есть, например, недорогие и вполне надёжные изделия «Кросс» и «Лидер» от компании СИТЕК:

Разумеется, присутствуют на рынке и, по праву, пользуются спросом заводские детали с АВТОВАЗа:

Есть со своими реактивными тягами для Нивы такие компании, как: «Деталь-Ресурс», UG, SC и Niva Extrime для любителей экстремальной эксплуатации автомобиля.


Порекомендовать из ассортимента нашей компании мы можем детали собственного бренда SV-PARTS, объединяющие почти все наилучшие характеристики. У нас есть обычные нерегулируемые штанги:

Есть и регулируемые. Полный комплект реактивных тяг для максимально тонкой настройки машины со сложно построенной авторской подвеской:

Сильное смещение, обрыв крепления

Такого рода повреждения на кузове или мосту автомобиля обычно проявляются при использовании различных конструктивных доработок или усилений. Даже установка усиленных штанг легко может привести к «усталости» кронштейнов крепления, поскольку на них будет приходиться больше нагрузки, чем предусмотрено расчётами инженеров. Тем более, обычно усиленные тяги имеют больший вес.


Соответственно, при их применении следует заранее позаботиться об усилении точек крепления. Ну, а оборванный кронштейн придётся крепить сваркой, а далее проводить комплекс мероприятий по антикоррозийной защите швов.

Снятие верхней продольной штанги

Накидным ключом «на 19» отворачиваем гайку болта крепления штанги к балке заднего моста, удерживая болт от проворачивания ключом той же размерности.

Через выколотку из мягкого металла выбиваем болт

Накидным ключом «на 19» отворачиваем гайку болта крепления штанги к лонжерону кузова, удерживая болт от проворачивания ключом той же размерности

Вынимаем болт

Снимаем штангу

Резиновые втулки меняем, как показано выше

Устанавливаем штангу в обратной последовательности.

Снятие нижней продольной штанги

 Работу проводим на смотровой канаве или подъемнике.

Отсоединяем нижнее крепление амортизатора от балки заднего моста.

Накидным ключом «на 19» отворачиваем гайку болта крепления штанги к балке заднего моста, удерживая болт от проворачивания ключом той же размерности.

А еще интересно:  код краски ваз 2123 «

Через выколотку из мягкого металла выбиваем болт и вынимаем его.

Выводим задний наконечник штанги из проушины кронштейна заднего моста.

Накидным ключом «на 19» отворачиваем гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом той же размерности.

Вынимаем болт и снимаем штангу

Для замены резиновых втулок штанги зажимаем ее с небольшим усилием в тиски. Съемником выпрессовываем втулку в чашку, опирающуюся на края проушины, и вынимаем резиновую и стальную (распорную) втулки.

Новую резиновую втулку смазываем мыльным раствором и запрессовываем в проушину в тисках.

Для запрессовки распорной втулки используем коническую оправку или инструментальную головку с разными наружными диаметрами.

Вставляем оправку в смазанное мыльным раствором отверстие резиновой втулки и в тисках запрессовываем распорную втулку.

Для снятия кронштейна крепления переднего конца штанги головкой «на 17» отворачиваем четыре гайки

Снимаем кронштейн

Устанавливаем снятые детали в обратной последовательности.

Снятие поперечной штанги

Накидным ключом «на 19» отворачиваем гайку болта крепления штанги к кронштейну кузова, удерживая болт от проворачивания ключом той же размерности.

Через выколотку из мягкого металла выбиваем болт и вынимаем его.

Накидным ключом «на 19» отворачиваем гайку болта крепления штанги к кронштейну балки заднего моста, удерживая болт от проворачивания головкой той же размерности.

Через выколотку из мягкого металла выбиваем болт и снимаем поперечную штангу

Замену резиновых втулок поперечной штанги смотрим в начале статьи.

Устанавливаем штангу в обратной последовательности.

Гайки болтов крепления штанги окончательно затягиваем в положении «автомобиль на колесах».

Момент затяжки гаек болтов крепления поперечной и продольной штанг 66,6-82,3 Нм (6,8-8,4 кгс·м)

Стук и другие звуки

Появились посторонние глухие удары со стороны кормы вашего транспортного средства при движении по бездорожью?! Лучше выбрать время и осмотреть, в том числе, штанги реактивные Нива Шевроле. Источником шума могут быть, например, рассохшиеся сайлентблоки.

Ускоренный износ резины, так как мост движется по одной траектории – машина по другой

Ненормативные колебания моста вместе со ступицами и колёсами – верный путь к преждевременному повреждению шин и их неадекватному износу. Опять же, лучше своевременно принимать меры по замене или ремонту реактивных тяг.

Чем грозят изношенные реактивные тяги


В автомобиле, по большому счёту, мало элементов, значимость которых можно подвергать сомнению. Подвеску, как раз, вкупе со всеми её многочисленными элементами лучше содержать в относительном порядке.

Штанги задней подвески и их предназначение

Что же такое реактивные тяги? Говоря простым языком это стальные трубки, которыми задний мост Нивы удерживается от чрезмерных колебаний, передающихся с колёс, не только в вертикальной плоскости, но и по горизонтали.

На концах металлических трубок – проушины, в них вставлены сайлентблоки (резиновые или полиуретановые уплотнители). Посредством болтов и гаек слева и справа пара коротких и пара длинных тяг соединяет, соответственно, верхнюю и нижнюю плоскость заднего моста с кузовом. К кузову тяги крепятся через соответствующие кронштейны.

Ещё одна самая длинная – тяга Панара – устанавливается поперечно, в какой-то мере выполняя работу стабилизатора поперечной устойчивости. Она, в том числе, не позволяет машине поймать излишний крен в крутых поворотах.

Если подходить к вопросу академически, то тяга Панара уходит корнями аж в XIX век и название её созвучно с именем изобретателя Рене Панара, он же основатель автомобильного концерна «Panhard-Levasseur». Этот элемент конструкции предотвращает преимущественно поперечные колебания моста Нивы.

Позднее было придумано устройство Уатта, которое считают, не без оснований, более технологичной альтернативой вышеозначенной тяги. Работу оно выполняет ровно ту же. А представляет собой две балки, размещённые параллельно оси машины, сочленённые вертикальным связующим звеном.

Ещё для надёжности и большей жёсткости подвески существует практика применения тяг квадратного, а не круглого сечения, но опытные Нивоводы прекрасно знают, что чрезмерно тяжёлые и «сверхнадёжные» элементы подвески, крепящиеся к кузову машины, могут попросту оборвать крепёжные элементы, сослужив тем самым плохую службу.
