1. Приемная труба — снятие и установка
2. Снятие
3. Установка
4. Замена приемной трубы на ВАЗ 2101-ВАЗ 2107
5. Как заменить приемную трубу, она же штаны выхлопной системы на ВАЗ 2101- ВАЗ 2107?
6. Как снять и заменить штаны (приемную тубу) на ВАЗ 2107
7. Замена приемной трубы ваз 2107

При замене рулевых наконечников ВАЗ-2107 нужно соблюдать правила – устанавливать сразу пару элементов и после окончания регулировать развал-схождение колес. Без этого эксплуатация автомобиля невозможна – износ протектора покрышек будет происходить быстрее. Получается так, что колеса при неправильном схождении направлены в разные стороны – при езде на малой скорости это незаметно, но при разгоне может ощущаться увод машины влево или вправо. А это сказывается не только на удобстве управления автомобилем, но и на безопасности – машину может резко увести в сторону, что создаст аварийную ситуацию.

В современных автомобилях поворот передних колёс производится посредством зубчатой рейки, соединённой с валом рулевого колеса. На ВАЗ 2107 и других классических моделях «Жигулей» используется устаревшая система шарнирных тяг — так называемая трапеция. Надёжность механизма оставляет желать лучшего — детали изнашиваются буквально за 20–30 тыс. км, максимальный ресурс — 50 тыс. км пробега. Позитивный момент: зная конструкцию и приёмы разборки, владелец «семёрки» может сэкономить и заменить элементы самостоятельно.

Особенности работы рулевого управления

Вся конструкция рулевого управления на семерках и других машинах «классической» серии состоит из таких элементов:

1. Рулевого вала. Причем именно на семерках впервые был применен травмобезопасный – с крестовиной. При ударе в лоб вал складывался на две части. На ранних моделях автомобилей такого не было, поэтому при аварии можно было повредить грудную клетку.
2. Маятникового рычага – элемент, устанавливаемый на правой части автомобиля, предназначен для передачи движения от центральной тяги к короткой крайней.
3. Рулевого редуктора – специального механизма, в основе которого находится червячный привод. Он преобразует вращательное движение в поступательное.
4. Три тяги – два рулевых наконечника ВАЗ-2107, которые можно регулировать по длине, и центральная.

Все тяги состоят из двух шаровых элементов, именно они позволяют свободно двигаться всему механизму.

Как поменять рулевые тяги на ваз 2107

Автомобили ВАЗ, которые относятся к классическим моделям, отличаются приятной надежностью. Это относится и к рулевому механизму.

Он устроен достаточно сложно, однако его конструкция позволяет маневрировать и обеспечивать надежное управление автомобилем даже с самых сложных дорожных условиях.

Процесс модернизации привел к тому, что был установлен составной вал и травмобезопасная колонка. За счет размера рулевого колеса, водитель без проблем совершает необходимые маневры. От упора до упора для полного поворота руля требует 3,5 оборота. Усилие от рулевой колонки передается на привод по средствам составного вала.

Актуальный рулевой механизм на ВАЗ 2107, продукте Волжской автомобильной компании, достаточно информативен, не позволяет водителю утомляться при длительных поездках. Имеются определенные трудности при поворотах на стоянке, однако как только начинается движение автомобиля, сопротивление слабеет, поворачивать руль становится проще.

Есть еще один нюанс — при исправном механизме рулевого управления наблюдается небольшой люфт. Но его предельное значение соответствует правилам дорожного движения. Это обусловлено тем, что имеются рулевые тяги на ВАЗ 2107 и внушительное количество элементов в редукторе.

Вообще же рулевое управление семерки можно считать надежным.

Замена наконечников

Чтобы провести замену рулевых наконечников, нужно выполнить такие манипуляции:

1. Извлеките шплинты из отверстий в пальцах наконечников. Предварительно их нужно выпрямить с помощью плоскогубцев.
2. Выкрутите гайки с пальцев рулевых наконечников ВАЗ-2107.
3. Установите съемник и поочередно извлеките пальцы.
4. Измерьте длину всей тяги.
5. Ослабьте хомуты и добейтесь того, чтобы длина новой тяги была такой же точно – вкручивайте или выкручивайте наконечники. После этого затяните хомуты.
6. Установите тягу и закрутите гайки, зафиксируйте их шплинтами.
7. Проведите регулировку развала и схождения колес.

Если вы измерили длину старой тяги и поставили новую с точно такими же размерами, это не гарантирует того, что схождение будет правильным. Корректировку нужно проводить примерно каждые 10-15 тыс. км и нет гарантии того, что на старых тягах схождение было идеальным. Поэтому, чтобы избежать скорого износа резины, обязательно сделайте настройку.

УСТАНОВКА ДЕТАЛЕЙ И РЕГУЛИРОВКА

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

1. Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
2. Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
3. Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Своевременная замена неисправных узлов рулевого механизма ВАЗ 2107 позволит избежать серьезных неприятностей и аварийных ситуаций на дороге.

Как снять и заменить штаны (приемную тубу) на ВАЗ 2107

Из всех деталей системы отработанных газов, именно штаны (приемная труба) является самой долговечной. Если, к примеру, производить замену глушителя приходится как минимум раз в 50-70 тысяч км, то штаны могут прослужить более 100 000 километров пробега вашей ВАЗ 2107.

Инструмент, который понадобится для снятия приемной трубы:

• Трещоточная рукоятка
• Головка глубокая на 13
• Ключ рожковый или накидной на 13

Прежде чем приступать к этому виду ремонта, первым делом необходимо будет отсоединить приемную трубу от резонатора. Крепится все это на хомуте, который сжимается двумя болтами и гайками. Вот их-то и нужно открутить первым делом.

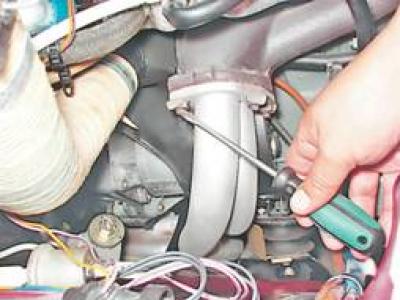

Затем можно приступать к откручиванию гаек крепления штанов к выпускному коллектору, которых всего 4 штуки. Сначала лучше сорвать соединения обычным ключом:

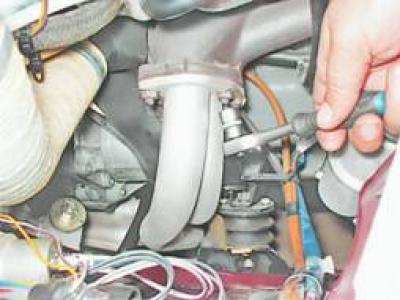

А потом удобнее всего воспользоваться трещоточной рукояткой, чтобы сделать это удобнее и быстрее:

После того, как все гайки откручены, можно немного отодвинуть приемную трубу назад, сдернув ее со шпилек:

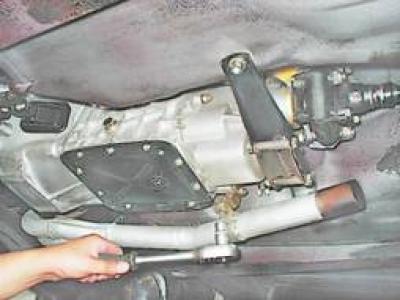

Затем можно пробовать снимать ее полностью, немного проворачивая из стороны в сторону для поиска наиболее удобного положения для окончательного снятия:

А ниже на фото показан окончательный результат проделанной работы:

При необходимости замены штанов, покупаем новые, которые подойдут к вашей ВАЗ 2107 и проводим установку в обратном снятию порядке. Цена новой приемной трубы составляет около 500 рублей.

Источник

Признаки поломки рулевых тяг ВАЗ-2107

Определить неисправность рулевого управления можно очень просто – при движении обязательно появятся посторонние звуки. Вместе с этим существенно увеличится люфт рулевого колеса. Но обязательно потребуется сделать диагностику всего управления, чтобы убедиться именно в его поломке. Люфт и стуки появляются и при разрушении других элементов передней подвески – шаровой, сайлентблоков, подшипника ступицы, амортизатора.

Поэтому вам нужно выполнить простые действия:

1. Установите автомобиль на эстакаде, смотровой яме или подъемнике.
2. Проведите визуальный осмотр всего рулевого управления. Особое внимание уделите состоянию пыльников – если они пришли в негодность, то потребуется менять рулевые наконечники ВАЗ-2107. Цена одного наконечника составит около 300 рублей. А всего их четыре, поэтому, если планируете менять все, покупайте в сборе.
3. При помощи монтажной лопатки оцените величину люфта в шаровых шарнирах. Если он слишком большой, то потребуется проводить замену одного или нескольких элементов.

Что касается выбора фирмы-производителя, то не стоит переплачивать за импортные элементы. Среди отечественных много неплохих производителей, которые выпускают качественные и недорогие элементы. Например, заводы ТРЕК и БЗАК, многие автомобилисты отдают предпочтение им.

ПОЛНАЯ РАЗБОРКА ТРАПЕЦИИ

Снятие всех тяг практикуется в двух случаях — при замене рычагов в сборе либо полного комплекта пыльников на шарнирах. Технология ведения работ сходна с демонтажем внешнего наконечника, но производится в другом порядке:

1. Выполните подготовительный этап — поставьте машину на яму, очистите шарниры, обработайте смазкой и извлеките шплинты. Поворачивать и снимать колёса не нужно.
2. Накидным ключом 22 мм открутите гайки крепления двух шаровых пальцев боковой тяги, болты хомута не трогайте.



   До внутренних гаек крепления тяг можно добраться только изогнутым накидным ключом

3. Съёмником выдавите оба пальца из цапфы поворотного кулака и сошки маятника. Снимите тягу.
4. Аналогичным образом демонтируйте оставшиеся 2 рычага.
5. Ослабив хомуты новых тяг, чётко подгоните их длину под размер снятых элементов. Зафиксируйте стяжки гайками.



   Длина тяги регулируется путем вкручивания / выкручивания короткого наконечника

6. Установите новые детали трапеции, прикрутите гайки и зафиксируйте их шплинтами.

Не забудьте правильно расположить среднюю секцию — изгибом вперёд. После замены стоит выехать на ровный участок дороги и понаблюдать за поведением автомобиля. Если машину уводит в сторону, поезжайте на станцию техобслуживания выправлять углы развала — схождения передних колёс.

ВИДЕО: ЗАМЕНА РУЛЕВЫХ ТЯГ ВАЗ 2107

Операцию по замене наконечников либо тяг в сборе нельзя назвать сложной. Располагая съёмником и некоторым опытом, вы поменяете детали трапеции ВАЗ 2107 за 2–3 часа. Главное, — не перепутать правый рычаг с левым и правильно установить среднюю секцию. Существует надёжный способ уберечься от ошибок: перед разборкой сфотографируйте положение тяг на камеру смартфона.

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:

• явственное глухое постукивание при езде по любым неровностям;
• вибрация от люфта шаровых пальцев передаётся на руль;
• на ровном участке дороги автомобиль самопроизвольно уходит с прямой траектории;
• вращение баранки затруднено, снизу слышится скрип.

Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.

Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).

Чаще всего шарниры приходят в негодность из-за порванного защитного чехла

Рулевые тяги «Жигулей» приходят в негодность по ряду причин:

1. Естественный износ. Люфт и стук проявляется при 20—30 тыс. км пробега в зависимости от условий и манеры езды.
2. Эксплуатация с порванными пыльниками шарниров. Через дырки внутрь узла затекает вода, проникает пыль и песок. Коррозия и абразивный эффект быстро выводит шаровой палец из строя.
3. Недостаток смазки ведёт к повышенному трению и ускоренному износу. Наличие смазывающего материала нужно проверять перед установкой детали на авто.
4. Изгибание тяги вследствие удара о камень или другое препятствие. При удачном исходе элемент можно снять и выровнять, подогревая горелкой.

Когда выработка всех наконечников достигает критического предела, у передних колёс появляется большой свободный ход в горизонтальной плоскости. Чтобы ехать прямо, водителю приходится «ловить» машину по всей дороге. Как диагностировать износ рулевых тяг и не перепутать с неисправностями подвески:

1. Поставьте авто на смотровую канаву либо эстакаду и затормозите «ручником».
2. Спуститесь в яму и внимательно осмотрите трапецию, особенно после удара по днищу.
3. Возьмитесь рукой за стержень возле наконечника и покачайте вверх-вниз. Если ощутите свободный ход, меняйте изношенный элемент. Операцию повторите на всех шарнирах.



   Для проверки рычаг нужно раскачивать в вертикальной плоскости, ухватившись возле шарнира

Большое значение имеет способ раскачки тяги при диагностике. Крутить рычаг вокруг собственной оси бессмысленно — это его нормальный рабочий ход. Если проверка показывает небольшой тугой люфт, шарнир считается исправным — это срабатывает внутренняя пружина.

Давить снизу на шарнир бессмысленно — вы только почувствуете сопротивление пружины

ВИДЕО: КАК ПРОВЕРИТЬ РУЛЕВУЮ ТРАПЕЦИЮ «ЖИГУЛЕЙ»

Как заменить приемную трубу, она же штаны выхлопной системы на ВАЗ 2101- ВАЗ 2107?

Примечание!
Замену данной трубы да и вообще любой части выхлопной системы производите только лишь на холодном двигателе, потому что если двигатель будет слишком горячий то и данная труба будет иметь очень приличную температуру, примерно градусов 300-500 она на слишком горячем двигателе точно будет иметь, поэтому об ожогах здесь речь вести уже даже и бессмысленно вы и сами всё поймёте!

Ещё вам дадим пару советов, во многих автомагазинах на данный момент и в будущём был и будет продаваться специальный герметик который предназначен именно для системы выпуска, так вот данный герметик если вы захотите конечно то его можно будет нанести на все стыки всех трёх труб, в связи с чем воздух будет меньше просачиваться через данные трубы и герметичность всей выхлопной системы хоть на немного но всё же возрастёт!

Снятие:

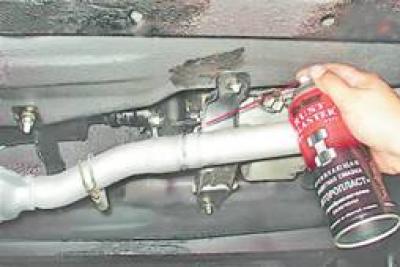

1) Для начала вам нужно будет либо отсоединить, либо же полностью снять заднюю часть глушителя с автомобиля, выбор в общём за вами. (О том как снять и о том как отсоединить заднюю часть глушителя от резонатора, вы сможете узнать в статье под названием: «Замена задней части»)

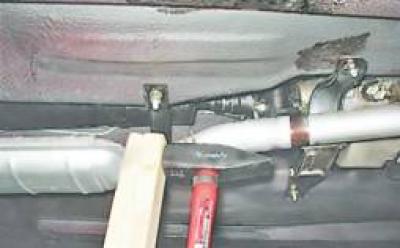

2) Затем снимите полностью резонатор с автомобиля, отсоединив при этом его от приёмной трубы автомобиля и сняв после этого. (О том как снять данный вид глушителя, см. в статье: «Замена резонатора на ВАЗ»)

Примечание!
Если вы производите замену приёмной трубы на инжекторном автомобиле, то в таком случае вам нужно будет ещё решить вопрос с датчиком концентрации кислорода (Его ещё называют лямбда зонд), а именно вам нужно будет его только вывернуть и тем самым отсоединить от приёмной трубы автомобиля, о том как вывернуть данный датчик см. в статье: «Замена лямбда зонда» пункты 2-3)

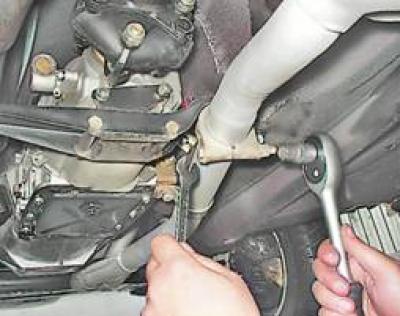

3) Следом возьмитесь за гаечный ключ и с его помощью отверните один единственный болт, который крепит стяжной хомут который в свою очередь крепит приёмную трубу к кронштейну который располагается на коробке.

4) Далее вылезьте из под днища автомобиля и после чего переберитесь к его подкапотному пространству, а уже находясь там, расконтриваем при помощи отвёртки или же бородка все четыре гайки, которые крепят фланец приемной трубы к выпускному коллектору, а после того как гайки будет рас-контрены и ничего уже отворачиванию этих гаек не будет препятствовать, тогда возьмите в руки удлинитель с накидной головки и с его помощью (Понадобится так же помощь карданного шарнира) отверните все четыре гайки крепления трубы.

Примечание!
Все вывернутые гайки проверьте на их целостность, если обнаружите сорванные гайки то в таком случае замените их на новые!

5) После того как все гайки будут вывернуты а кронштейн который крепит данную трубу к коробки будет освобождён от болта который его крепит, тогда возьмите двумя руками и аккуратно снимите приёмную трубу с автомобиля.

Примечание!

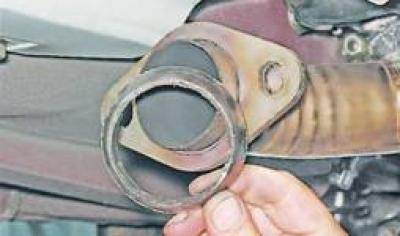

После снятия данной трубы на ней, либо же на коллекторе к которому она крепилась четырьмя гайками, должна будет остаться прокладка, если же она там осталась то снимите её!

6) После всех проделанный операций, когда изношенная труба у вас уже окажется на земле, то первое что сделайте так это снимите с неё стяжной хомут который крепил её к кронштейну на коробке и после чего перенесите данный хомут на новую трубу, если он там отсутствует.

Установка:

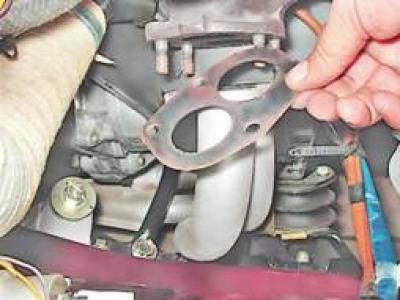

1) Сперва на новую только что купленную прокладку нанесите небольшой слой графитной смазки, на обе стороны данной прокладки.

2) После чего установите новую прокладку на при-валочную поверхность приемной трубы, и проделайте всю операцию по установке новой приёмной трубы, в обратном порядке её снятию.

Дополнительный видео-ролик:
Чтобы вы хотя бы наглядно понимали, тогда просмотрите видео-ролик который расположен чуть ниже:

Источник

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

• Механизм, который передает усилие водителя на исполнительные составляющие;
• Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

• Составного вала с карданной передачей;
• Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
• Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

• Сошка;
• Маятниковый рычаг;
• Поворотные рычаги;
• Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

1. Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
2. По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
3. Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
4. Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
5. От этого, в свою очередь, поворачивается вторичный вал;
6. Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
7. Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

1. При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль. Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
2. Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
3. Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Источник

• luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
• 7vaz.ru/remont/zamena-rulevyh-tjag.html
• drive2.ru/l/8517560/
• bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevyie-tyagi-vaz-2107.html

Инструменты для ремонта

Прежде чем начинать ремонт, вам потребуется подготовить такой инструмент:

1. Домкрат.
2. Противооткатные башмаки.
3. Опоры под автомобиль.
4. Набор гаечных ключей.
5. Плоскогубцы.
6. Съемник рулевых наконечников ВАЗ-2107.

Обратите внимание на то, что нужно использовать съемник именно для автомобилей «классической» серии или универсальные.

Те инструменты, которые предназначены для девяток и подобных моделей, не подходят. Если нет съемника, то можно попробовать выбить наконечники, но это окажется проблематично.

УСТРОЙСТВО ТЯГ И НАКОНЕЧНИКОВ

Средний цельный элемент трапеции отличается простейшей конструкцией — железный стержень с двумя шарнирами на концах. Пальцы тяги вставляются во вторые отверстия сошек (если считать от конца рычага), прикручиваются корончатыми гайками под ключ 22 мм и фиксируются шплинтами.

Обратите внимание: стержень средней тяги несколько выгнут вперёд для обхода коробки передач. Если вставить деталь наоборот, проблемы неизбежны — изгиб начнёт тереться о корпус КПП, сильно затрудняя управление машиной.

Средний рычаг немного согнут вперёд, чтобы при движении трапеции стержень не задевал коробку передач

О правильной установке среднего стержня трапеции знают не все автомеханики СТО. В этом убедился мой товарищ, приехавший на сервис менять комплект рулевых тяг ВАЗ 2107. Неопытный мастер поставил среднюю секцию изгибом назад, поэтому далеко уехать не удалось — ровно до первого поворота.

Боковые тяги состоят из таких деталей:

• короткий (наружный) наконечник с шаровым пальцем;
• длинный (внутренний) наконечник с шарниром;
• соединительный хомут с 2 болтами и гайками М8 под ключ 13 мм.

Элемент сделан разъёмным, чтобы регулировать угол схождения передних колёс. Длину рычага можно изменять вращением резьбового хомута и таким образом корректировать положение колеса для прямолинейного движения. Резьбы наконечников и внутри хомута разные — правая и левая, поэтому при вращении тяга удлиняется либо укорачивается.

Шарнирные пальцы боковых тяг «Жигулей» крепятся к крайним отверстиям сошек

Конструкция всех шарнирных наконечников одинакова и включает следующие детали (нумерация совпадает со схемой):

1. Палец шаровой с резьбой М14 х 1,5 под корончатую гайку 22 мм. Радиус сферы — 11 мм, в резьбовой части сделано отверстие под шплинт.
2. Чехол резиновый (или силиконовый) грязезащитный, он же — пыльник;
3. Металлический корпус, приваренный к стержню с резьбой М16 х 1.
4. Опорный вкладыш из композитного материала, иначе — сухарь.
5. Пружина.
6. Крышка, запрессованная в корпус.



   Шарнир тяги работает по принципу подшипника скольжения — металлическая сфера вращается внутри пластиковой втулки

Некоторые производители рычагов врезают в крышку небольшой штуцер для периодической смазки — тавотницу.

Короткие внешние наконечники боковых тяг одинаковы, а вот длинные — разные. Отличить принадлежность детали можно по изгибу — на правую сторону устанавливается рычаг, изогнутый вправо. Крепятся шаровые пальцы боковых тяг к первым отверстиям сошек маятника и редуктора.

Принадлежность длинных наконечников определяется по изгибу стержня

Знакомый автомобильный мастер предлагает различать длинные наконечники так: возьмите деталь в правую руку за шарнир, направив шаровой палец книзу, как будто держите пистолет. Если «дуло» искривлено влево, перед вами наконечник для левой тяги.

ВИДЕО: КОНСТРУКЦИЯ НАКОНЕЧНИКА ТЯГИ ВАЗ 2101—2107

ВЫБОР НОВЫХ ДЕТАЛЕЙ ТРАПЕЦИИ

Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:

• «Белмаг»;
• «Кедр»;
• «Трек»;
• Fenox;
• Delphi;
• «ВИС».

Особенность ремонта рулевой трапеции заключается в том, что изношенные наконечники можно менять поочерёдно. Немногие владельцы «Жигулей» ставят полные комплекты из-за одного разбитого шарового пальца. В результате трапеция «семёрки» зачастую собрана из запчастей разных производителей.

Полный комплект включает тяги, хомуты и корончатые гайки со шплинтами

Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:

1. Остерегайтесь подделок и не покупайте детали в сомнительных торговых точках.
2. Избегайте рулевых тяг неизвестных брендов, продающихся по бросовой цене.
3. Не перепутайте левый длинный наконечник с правым, если меняете часть трапеции.

ЗАМЕНА ВНЕШНЕГО КОРОТКОГО НАКОНЕЧНИКА

Поскольку к наружной части трапеции можно подобраться со стороны колеса, разборку можно выполнить без смотровой канавы. Какие потребуются инструменты и материалы:

• накидные гаечные ключи размером 13 и 22 мм;
• пассатижи;
• молоток;
• съёмник — выпрессовщик типа «стакан»;
• линейка длиной не менее 20 см либо рулетка;
• приспособления для снятия колеса — домкрат, баллонный ключ, противооткатный башмак;
• ветошь, перчатки тканевые.

Правильный съёмник в виде стакана никогда не порвёт резиновый пыльник при выпрессовке пальца

Также заранее подготовьте новый шплинт, аэрозольную смазку WD-40 и щётку с металлическим ворсом, чтобы перед началом работ удалить с тяги налипшую грязь.

Почему наконечники принято менять, а не ремонтировать:

1. Качественные заводские детали изготавливаются неразборными, в гаражных условиях извлечь истёртый сухарь нереально — крышка шарнира плотно запрессована в корпус.
2. Разборные тяги, сделанные кустарным способом с помощью токарного станка, считаются ненадёжными. Причина – «слизанный» профиль резьбы внутри корпуса, под нагрузкой шаровой палец способен выдавить крышку и выскочить наружу.

В разборном наконечнике нижняя крышка держится на резьбе, нарезанной токарным станком

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

Перед снятием наконечника выполните ряд подготовительных операций:

1. Зафиксируйте автомобиль на площадке и открутите нужное колесо. Чтобы организовать максимальный доступ к наконечнику, выверните руль вправо или влево до упора.



   За 15 минут до раскручивания гаек обрызгайте резьбу смазкой WD-40

2. Очистите резьбовые соединения хомута и шарового пальца от грязи щёткой, обработайте аэрозолем WD-40.
3. Замерьте линейкой расстояние между центрами обоих наконечников тяги. Цель — в процессе замены обеспечить первоначальную длину рычага, иначе придётся корректировать угол схождения передних колёс.



   Первоначальная длина рычага определяется по расстоянию между центрами шарниров

4. Разогните и вытащите шплинт из корончатой гайки.



   Перед извлечением шплинта необходимо согнуть его концы вместе

Пользуясь случаем, изучите состояние пыльников на других наконечниках. Если заметите прорывы, разбирайте трапецию полностью и устанавливайте новые силиконовые чехлы.

ИНСТРУКЦИЯ ПО РАЗБОРКЕ

Демонтаж старой детали и установка нового наконечника производится в следующем порядке:

1. Ключом 13 мм ослабьте одну гайку стяжного хомута, находящуюся ближе к колесу. Вторую гайку не трогайте.



   Чтобы снять короткий шарнир, достаточно ослабить внешнюю гайку хомута

2. Ключом 22 мм открутите гайку крепления шарового пальца к цапфе.



   Гайку шарового пальца нужно ослабить и открутить до конца

3. Наденьте съёмник (допускается постукивание молотком) и вращайте ключом центральный болт, пока он не упрётся в шаровой палец и не выдавит его из проушины.



   В процессе закручивания нажимного болта съёмник лучше поддерживать рукой

4. Рукой выверните наконечник из хомута, вращая против часовой стрелки.



   Если хомут достаточно ослаблен, наконечник легко выкручивается рукой (влево)

5. Проверив наличие смазки внутри новой запчасти, закрутите её на место старого наконечника. Поворачивая шарнир и пользуясь линейкой, откорректируйте длину тяги.
6. Затяните крепление хомута, вставьте палец в цапфу и притяните гайкой. Поставьте и разогните шплинт.



   Перед установкой наконечника шарнир стоит хорошенько смазать

Некоторые автолюбители вместо замера длины считают обороты при выкручивании наконечника. Данный способ не годится — длина резьбовой части на деталях разных производителей может отличаться на 2—3 мм. Мне пришлось столкнуться с такой проблемой лично — после замены машина стала забирать вправо и «подъедать» край шины. Вопрос решился на автосервисе — мастер отрегулировал угол схождения колёс.

Если вам не удалось отыскать съёмник, попробуйте выбить палец из проушины, ударяя по цапфе молотком. Способ второй: опустите колёсную ступицу на колодку, накрутите на резьбу пальца гайку и бейте по ней молотком через деревянную проставку.

Для выпрессовки пальца бить нужно точно по цапфе, дабы не заклепать резьбу

Выбивание — не лучший способ разборки соединения. Можно случайно заклепать резьбу, вдобавок удары передаются на подшипник ступицы. Лучше купите недорогой съёмник — он пригодится для замены других шарниров.

ВИДЕО: КАК ПОМЕНЯТЬ НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ

НАЗНАЧЕНИЕ И СХЕМА РАБОТЫ ТРАПЕЦИИ

Система тяг служит посредником между рулевым валом и поворотными кулаками передних ступиц. Задача механизма — синхронно разворачивать колёса в ту или иную сторону, подчиняясь вращению баранки. Трапеция расположена под двигателем на уровне днища автомобиля, прикреплена к элементам жёсткости кузова — нижним лонжеронам.

Рассматриваемая часть рулевого механизма состоит из 3 основных деталей:

• средняя тяга прикручена к двум сошкам — маятникового рычага и червячного рулевого редуктора;
• правая тяга крепится к поворотному кронштейну маятника и цапфе поворотного кулака переднего правого колеса (по ходу движения авто);
• левая тяга соединена с сошкой редуктора и кулаком левой передней ступицы.

Рычаги трапеции механически связывают руль с механизмами передних колёс

Способ соединения поворотных кронштейнов с деталями трапеции — конусный палец, вставляющийся в ответное отверстие сошки и фиксирующийся гайкой. Маятниковый рычаг и редуктор жёстко крепится к лонжеронам длинными болтами.

Средняя тяга представляет собой полый металлический стержень с двумя шарнирами. Две боковые тяги — это сборные элементы, состоящие из 2 наконечников, — длинного и короткого. Между собой детали соединяются резьбовым хомутом, стягивающимся двумя болтами.

Средняя секция предназначена для жёсткого соединения сошек редуктора и маятника

Как работает трапеция:

1. Водитель поворачивает руль, вращая вал и хвостовик редуктора. Червячный механизм передаёт на сошку меньшее количество оборотов, но увеличивает крутящий момент (усилие).
2. Сошка начинает поворачиваться в нужную сторону, увлекая за собой левую и среднюю тягу. Последняя через кронштейн маятника передаёт усилие правой тяге.
3. Все 3 элемента сдвигаются в одну сторону, заставляя синхронно поворачиваться передние колёса.
4. Маятниковый рычаг, закреплённый на втором лонжероне, выступает дополнительным шарнирным подвесом системы. В старых версиях маятников сошка крутится на втулке, в новых элементах — на подшипнике качения.
5. Шаровые пальцы на концах всех тяг позволяют двигаться трапеции в одной горизонтальной плоскости независимо от сжатия пружин передней подвески.

Боковой рычаг состоит из двух наконечников, скреплённых хомутом

Увеличение крутящего момента червячным редуктором позволяет обходиться без гидравлических и электрических усилителей руля. С другой стороны, водитель физически ощущает проблемы с ходовой частью — стоит закиснуть шаровой опоре либо наконечнику тяги, и вращать баранку становится гораздо тяжелее.

Приемная труба — снятие и установка

Для выполнения работы потребуется новый стяжной хомут с внутренним диаметром — 46 мм.

Подготовка к ремонту

На этапе подготовки к замене вам нужно выполнить следующие действия:

1. Установите автомобиль на подъемник, эстакаду или смотровую яму. Если нет таких удобств, то придется поднимать сторону машины и вывешивать ее. Если же делаете ремонт на яме, то домкрат не потребуется, достаточно только зафиксировать машину при помощи противооткатных башмаков.
2. Все резьбовые соединения обработайте проникающей смазкой – так вы облегчите себе работу.
3. Подготовьте инструменты и запасные части.

В идеале проводить замену всей трапеции. Люфт может появиться не только при износе наконечников рулевых тяг ВАЗ-2107, но и при разрушении средней, маятникового рычага и даже редуктора.

Замена приемной трубы ваз 2107

Приемная труба соединяет выпускной коллектор двигателя автомобиля с каталитическим нейтрализатором. Замена приемной трубы ваз 2107 осуществляется при ее механических повреждениях или коррозийном повреждение. Замену трубы выполнять необходимо на смотровой яме. Для выполнения работ потребуется графитовая смазка и стандартный набор инструментов.

• На карбюраторном двигателе, отсоедените хомут крепления приемной трубы и дополнительного глушителя, открутив гайки стяжных болтов. Если семерка инжекторная, то необходимо снять дополнительный грязезащитный щиток и после этого отсоедините болты крепления приемной трубы и каталитического нейтрализатора.

• Отсоединив приемную трубу от нейтрализатора или трубы дополнительного глушителя, необходимо открутить болт крепления кронштейна приемной трубы к коробке переключения передач.
• Следующий этап разборки проводится в подкапотном пространстве, а именно необходимо открутить гайки крепления фланца трубы к выпускному коллектору. Перед тем, как откручивать гайки, необходимо плоской отверткой или небольшим зубилом, разогнуть края двух стопорных пластин и торцовым ключом на тринадцать отворачиваем четыре гайки крепления.

Открутив гайки, подденьте плоской отверткой и снимите со шпилек фланец приемной трубы. Снимите уплотнительную прокладку. Аккуратно, проворачивая колено приемной трубы, сдвигаем ее вниз и снимаем с автомобиля. Установку новой производим в порядке обратном снятию, уплотнительную прокладу, независимо от состояния старой, рекомендуется заменить на новую. В процессе сборки необходимо смазать поверхности фланца коллектор и трубы графитовой смазкой, а так же все резьбовые соединения. На этом ремонтные работы по замене приемной трубы ваз 2107 завершены.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. На автомобиле с карбюраторным двигателем торцовым ключом на 13 мм отворачиваем гайку стяжного хомута, удерживая болт от проворачивания ключом того же размера, и сдвигаем хомут в сторону дополнительного глушителя.

3. Наносим на место соединения приемной трубы и дополнительного глушителя проникающую смазку с преобразователем ржавчины и даем соединению «отмокнуть».

4. Нанося удары молотком через деревянный брусок по торцу переднего дополнительного глушителя, сдвигаем его с приемной трубы.

5. На автомобилях с системой впрыска топлива снимаем дополнительный грязезащитный щиток (см. с. 221 , «Грязезащитный щиток — снятие и установка») и датчик концентрации кислорода (см. «Датчик концентрации кислорода — проверка и замена»).

Накидным ключом на 13 мм отворачиваем два болта крепления фланца приемной трубы к фланцу нейтрализатора и разъединяем их.

В соединении нейтрализатора и приемной трубы установлено металлографитное уплотнительное кольцо.

6. Торцовым ключом на 13 мм отворачиваем болт крепления хомута приемной трубы к кронштейну на коробке передач.

7. Шлицевой отверткой отгибаем края двух стопорных пластин гаек крепления приемной трубы к выпускному коллектору.

8. Торцовым ключом на 13 мм отворачиваем четыре гайки, снимаем стопорные пластины и фланец приемной трубы со шпилек коллектора.

9. Снимаем со шпилек уплотнительную прокладку.

10. Поворачивая приемную трубу, выводим ее вниз в пространстве между картером сцепления и средней рулевой тягой.

Замена приемной трубы на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Приёмная труба выхлопной системы автомобиля – не многие но всё же большинство людей которые имеют представление о том что такое автомобиль, знают то что выхлопная система его разделена на три части в которую входит приёмная труба, а так же резонатор и самая основная задняя часть глушителя, её кстати вы видите на улице можно даже сказать каждый день (Если обращаете на неё внимание), потому что она выпирает из задней части автомобиля как правило на автомобилях Вазовского семейства данная часть глушителя находиться под бампером, на дорогих иномарках например таких как Мерседес и т.д. Данная часть находиться в самом бампере, чтобы вы хоть имели какое то представление о данной часть, то в таком случае просмотрите фото чуть ниже и поймёте о чём идёт речь, но всё же сейчас не об этом а о замене приёмной трубы на автомобилях классического семейства поэтому вернёмся по ближе к данной теме.

Примечание!
Для замены приёмной трубы, (её ещё кстати называют штанами выхлопной системы автомобиля) вам нужно будет запастись обязательно: Основным набором гаечных ключей в который должен так же входить и ключ «на 13», а так же если есть возможность то в таком случае запаситесь удлинителем с накидной головкой «на 13», потому что приёмная труба крепится очень неудобно и подлезть к ней бывает не так то просто, поэтому ещё сразу возьмите с собой (Если данные инструменты есть) вороток и к удлинителю было бы лучше всего подобрать ещё и так называемый карданный шарнир, вот тогда работа будет произведена более менее по легче!

Кстати ещё рекомендуем вам запастись либо штангенциркулем, либо же ровной (Без изгибов) металлической линейкой, так как приёмные трубы на данный момент выполняются не всегда качественно к примеру бывает контрафакт и т.д. А при помощи данных вещёй можно будет определить насколько ровна у вас на трубе привалочная поверхность, тем самым уже можно будет заранее определить будет ли плотное соединение трубы с выпускным коллектором или же нет, в общём об этом вы узнаете чуть позже!

И в завершение отметим один нюанс, при замене данной трубы на новую всегда покупайте стоя в автомагазине ещё прокладку приёмной трубы глушителя (Она так и называется), потому что старая прокладка от времени прогорает и обжимается и поэтому когда вы её начнёте одевать на новую трубу, то нормального соединения данной трубы вы уже не получите, тем самым система в этом месте где будет стоять старая обжатая прокладка будет разгерметизирована!

Краткое содержание:

Где находится приемная труба?
Её можно увидеть в двух местах а именно её начало можно будет беспрепятственно разглядеть в подкапотном пространстве автомобиля, а продолжение и кончик данной трубы вы сможете увидеть только лишь заглянув под днище автомобиля в переднюю его часть, более подробное местонахождение данной трубы под днищем смотрите на фото:

Когда нужно менять приемную трубу?
Она заменяется в разных случаях, но в основном её необходимо менять при сильно прогорание (Сквозном), когда воздух уже начинает сочиться через образовавшиеся отверстие в данной трубе, а подскажет вам об этом изменившийся звук работы двигателя, потому что как правило если одна из частей глушителя прогорает то двигатель начинает работать громче чем это было ранее, со временем это начинает даже раздражать.

Ещё данная труба подлежит замене так же при деформации, потому что в связи с её деформацией выхлопные газы не успевают выходить полностью из двигателя автомобиля, вследствие чего вся та часть выхлопных газов которая не успела выйти, снова возвращается обратно в двигатель и попадет в сами цилиндры, из-за этого автомобиль теряет свои скоростные качества потому что отработанные газы идут снова в двигатель.

Как проверить приёмную трубу на так называемый брак?
На самом деле в этом нет ничего сложного, во-первых уточним одну деталь, данную трубу мы будет проверять не на брак (Хотя можно и так сказать) а на ровность при-валочной поверхности данной трубы, потому что как мы уже упомянули чуть ранее при-валочная поверхность приёмной трубы должна быть идеально ровной, а её изгиб в итоге может привести к тому что система потеряет герметичность и вследствие чего звук вашего мотора при езде усилиться.

В общём чтобы её проверить возьмите в руки штангенциркуль или же металлическую линейку и приложив штангенциркуль или линейку к при-валочной поверхность приемной трубы, проверьте её на ровность как минимум в двух местах, отклонение более чем на 2 мм, или же следы грубой обработки поверхности не допускаются.

Установка

1. Наносим на место соединения приемной трубы с дополнительным глушителем и резьбовые соединения графитную смазку.

2. Уплотнительную прокладку заменяем новой.

3. На автомобилях с системой впрыска заменяем металлографитное уплотнительное кольцо.

4. Установка приемной трубы выполняется в обратной последовательности.

Внимание! Не забудьте о необходимости контровки гаек крепления трубы к коллектору.

Замена рулевых тяг на классике

Всех приветствую! На днях буквально делал покупки и прикупил рулевые тяги в сборе внешние, без середины. Середина то ли менянная, то ли очень в хорошем состояние, в любом случае пыльники целые и менять ее не стал. За одно старый хозяин оставил маятник БЗАК на подшипниках. И заменил оставшиеся сайлентблоки на нижних рычагах, потому что без снятия тяг съемник на сайлентблоки не поставить!

Старый маятник на резинках

Самое обидное что для замены тяг купил съемник который не подошел. В итоге ломом и молотком все снял разбив два пальцы. Зря выкинул 360 рублей!

Новые

Сайлетблоки поменял быстро, хорошо что съемник был. Половину ремонта делал в темноте, начал поздно где то в 15.00

Схождение выставил на глаз. Руль крутится в разы легче, но пока не понял. Завтра заеду на развал-схождение и будет видно.

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма.

Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

• тяги рулевые;
• защитные чехлы;
• гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

ПОРЯДОК ВЫПОЛНЕНИЯ РЕМОНТНЫХ РАБОТ

Замена неисправной детали рулевого механизма производится в такой последовательности:

1. Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
2. Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
3. Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Полезный совет: если место соединения предварительно обстучать через медную или бронзовую выколотку, то процесс демонтажа значительно ускоряется.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.
