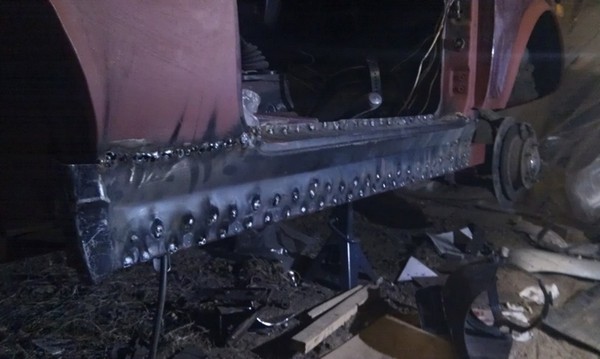

Восстановление силовых порогов на ниве ваз-2121-21213-21214-2131 | кузов и внешний тюнинг нива-ваз-2121-21213-21214-2131

Замена генератора на ваз 21214 нива инжектор — авто брянск

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

• ток – 80А;
• напряжение – 13,2 В,
• вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

На автомобилях Шевроле Нива заводом-изготовителем устанавливается генератор переменного тока типа 37.3701 с трехфазной схемой.

Генератор имеет следующие технические характеристики:

• Максимальный ток при работе двигателя в режиме 5000 оборотов в минуту – 55А;
• Выходное напряжение – 14,1 В с погрешностью 0,5 В;
• Максимально допустимая частота вращения – 13000 оборотов в минуту;
• Отношение числа оборотов двигателя к числу оборотов генератора – 2:2,04.

     Генератор ваз 21214 (9412.3701) представляет собой синхронную электрическую машину переменного тока с электромагнитным возбуждением, с электронным регулятором напряжения и встроенным выпрямителем.

     Ниже приведены технические характеристики генератора 9412.3701

• Направление вращения – правое
• Напряжение, В 13,2 — 14,7
• Максимальный отдаваемый ток, А  80

Крышки генератора фиксируются со статором посредством 4-х болтов. В них вмонтированы подшипники, работающие в смазке, на которых и происходит вращение роторного вала. Сама смазка заложена в них на весь срок эксплуатации. Передний подшипник генератора 9412.3701 завальцован и запрессован в передней крышке, так что замена возможна только комплектом.

Внутренняя обойма данного подшипника зажимается гайкой между ступенькой и шкивом, что на ротором валу, причем в комплекте с шайбой и упорным кольцом. Задний подшипник не только напрессован на роторный вал, но и поджимается к нему посредством пластмассовой втулки, установленной в задней крышке.

Сама задняя часть закрывается специальным кожухом, изготовленным из пластмассы, и фиксирующегося защелками.

Сами вентили впрессованы в специальные пластины, выполненные из алюминия и имеющие подковообразную форму. Сделано это с учетом полярности – «отрицательные» и «положительные» идут к разным пластинам. Они соединены в специальный блок (выпрямительный), который фиксируется на тыловой крышке генератора, находящейся под пластиковым кожухом.

Одна из этих пластин имеет 3 дополнительных диода, посредством которых происходит подача питания на генераторную обмотку возбуждения (после пуска силового агрегата).

Сама обмотка возбуждения находится на генераторном роторе, а выводы, идущие из нее, припаяны к 2-м контактным кольцам, изготовленным из меди и смонтированными на роторном валу. Питание к ним подается через 2 щетки (угольные).

Генератор ваз 21214

Генератор нива 21214 имеет уменьшенные контактные кольца. Такое решение замедляет износ щеток и уменьшает окружную скорость вращения. Фиксация щеток осуществляется посредством щеткодержателя, который установлен на тыловой крышке генератора и сблокирован с регулятором напряжения.

Ремонт регулятора напряжения невозможен, так как он неразборной, – только замена. Также имеется конденсатор, емкость которого составляет 2,2 мкФ -20%. Его месторасположение – выпрямительный блок генератора 9412.

Он предназначен для обеспечения защиты бортовой сети от возможных скачков напряжения, образующихся во время работы системы зажигания, а также в целях снижения помех, мешающих радиоприему выводов «отрицательных» и «положительных» вентилей.

Во время включения зажигания происходит подвод напряжения к генераторной обмотке возбуждения (на генераторе 9412.3701 вывод «D»). Это происходит через контрольную лампу и параллельно к ней подключенные резисторы. В данное время лампа горит.

После запуска силового агрегата контрольная лампа перестанет гореть, так как питание обмотки происходит от диодов (дополнительных), имеющихся в выпрямительном блоке. Если же лампа не гаснет – это признак поломки самого генератора, или же его цепей.

«Плюс» аккумулятора обязан быть подключен к выводу «В», что на генераторе 9412.3701, а «минус» – к массе машины. Если перепутать, то случится пробой генераторных вентилей.

В целях сохранения электронных компонентов схемы от повреждений, которые возможны во время бросков напряжения в бортовой сети, кране не рекомендуется производить отключение аккумулятора от работающего генератора. Это особенной актуально для моторов с системой впрыска.

Все устройства, подключенные к бортовой сети во время работы генератора, необходимо проинспектировать под напряжением, но не больше 14 В. Это касается и вентилей генератора. Дело в том, что боле высокое напряжение спровоцирует выход из строя вентилей, что случается во время проверки мегомметром.

Если же планируется инспекция обмоточной изоляции посредством высокого напряжения – генератор необходимо предварительно демонтировать, равно, как и отключить выводы обмоток от регулятора напряжения и выпрямительного блока.

Авто советы мастеров.

Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин–1. Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя.

Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701.

Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D » и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения.

«Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В » генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу.

Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В » генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора.

Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.

3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе.
