Ремонт раздатки нива шевроле своими руками

Приветствую вас дорогие друзья! В сегодняшней статье мы с вами поговорим о ремонте, раздаточной коробке и коробке передач на Niva Chevrolet. На автомобиле, котором мы будем проводить ремонт поступили жалобы от хозяина на наличие посторонних звуков в салоне автомобиля при езде. Повышенная вибрация, гул, шумы, и в ходе проверки было выявлено, что вибрации идут от раздаточной коробки автомобиля, гул идет от подшипника первичного вала в коробке переключения передач. В общем сейчас я буду рассказывать вам как устранить эти проблемы самостоятельно.

Из этой статьи вы узнает о ремонте трансмиссии на NIVA CHEVROLET, а именно: снятие карданных валов, снятие раздаточной коробки, снятие КПП, полный разбор раздатки, дефектовка раздатки, из чего состоит раздатка, сбор раздатки, частичный ремонт КПП, замена подшипника первичного вала, замена сальника первичного вала, установка коробки скоростей, установка раздатки.

Содержание

Пошаговая инструкция снятия РКП и КПП на Niva Chevrolet

  1. И так, первым делом мы с вами отключаем отрицательную клемму с аккумуляторной батареи.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  2. Далее нам нужно будет разобрать центральную консоль. Подробно объяснять я не буду как это делается, если вы не сможете этого сделать самостоятельно, то дальше лучше вам не продолжать работу, а обратится в специализированные сервисы.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  3. Убираем ее и приводим вот к такому виду:Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  4. Откручиваем выхлопную трубу от коллектора и отсоединяем верхний кислородный датчик.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  5. После, того как мы это сделали, поднимаем машину на подъемнике, для того, чтобы нам было удобнее работать. Если такой возможности нет, то можно работать и с ямы.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  6. Далее сливаем трансмиссионное масло с коробки передач и с раздаточной коробки, а так-же с заднего и с переднего редуктора.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  7. Вот мы видим нашу раздаточную коробку, она вся в масле.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  8. Фотография коробки передач, тоже вся в масле.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  9. Далее идет очень важный момент: сливные пробки все намагниченные и после того как мы их выкрутили внимательно осматриваем их на наличие посторонних частиц.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  10. В нашем случае есть металлические частицы на пробке раздатки, и на пробке заднего редуктора. Это значит, что там, что развалилось и мы продолжаем дальше разбирать автомобиль.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  11. Далее, нужно разобрать следующие детали: задний кардан, передний кардан, на промежуточном кардане откручиваем резиновые муфты.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  12. Теперь снимаем датчики с коробки передач и с раздаточной коробки.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  13. Отсоединяем кронштейн идущий с коробки передач на выхлопную трубу и верхний передний щиток идущий над выхлопной трубой.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  14. Подставляем трансмиссионный домкрат под раздатку, откручиваем опоры с одной и с другой стороны.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  15. Откручиваем этот болт на подушке двигателя.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  16. Опускаем раздаточную коробку, и теперь мы легко сможем снять промежуточный кардан.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  17. Отключаем две клеммы, от раздатки. И спокойно ее отпускаем.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  18. Теперь мы можем снять промежуточный вал с коробки передач. Снимаем с него уплотнительное кольцо.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  19. Далее снимаем рабочий цилиндр сцепления, стартер и отодвигаем его в сторону.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  20. Теперь откручиваем два болта со стороны кожуха.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  21. Затем с левой стороны два болта, один находится за лапкой второй с правой стороны.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  22. Далее нам нужно открутить задний кронштейн держащий коробку передач.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  23. Теперь опускаем коробку передач и снимаем ее.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  24. Рекомендуется сразу проверить диск сцепления вместе с корзиной.

Перед тем как разбирать коробку передач, раздаточную коробку, либо какие другие узлы и детали, желательно тщательно их отмыть. Чем лучше вы их отмоете, тем легче будет работать с ними.

Как снять раздаточную коробку с Chevrolet Niva

Разбираем раздаточную коробку на Chevrolet Niva меняем подшипники и устраняем вибрацию – пошаговая инструкция.

Теперь перейдем к устранению вибрации в нашей раздаточной коробке, для этого:

  1. Снятую раздаточную коробку ложем на стол или верстак и откручиваем кронштейн с подушкой.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  2. Откручиваем верхний лючок.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  3. Заглядываем туда, видим, что масло уже израсходовало свой потанцеал.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  4. Далее нам необходимо открутить хвостовики. Один расположен сзади и два спереди. Это сделать довольно таки проблематично.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  5. Для этого нам нужно поставить раздатку в режим блокировки, оттянув этот рычаг до предела вперед.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  6. Откручиваем верхний рычаг для удобства и при помощи монтажки блокируем раздатку.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  7. Теперь можно переходить к нашим хвостовикам. Откручивать их в одного — это действительно тяжелая работа. Я делал это при помощи тисков. когда раздатка в режиме блокировки зажимал один из хвостовиков, а с другой стороны ослаблял гайки. Потом перевернув раздаточную коробку зажимал с другой стороны хвостовик и ослаблял гайки. Вот таким вот образом я их и снял.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  8. Сняв хвостовики начинаем разглядывать сальники. В нашем случае сразу невооруженным глазом видно, что они подтекают, поэтому нам потребуется их в процессе ремонта заменить.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  9. Откручиваем заднюю крышку раздаточной коробки и снимаем ее.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  10. Снимаем штопорные кольца с подшипников.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  11. Теперь откручиваем гайки с валов. Их мы откручиваем тем же способом что и хвостовики.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  12. Вытаскиваем верхний вал.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  13. Откручиваем стопор – вилки и потихоньку вытягиваем вал не теряя пружинный шарик.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  14. Переворачиваем раздаточную коробку и снимаем верхнюю крышку.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  15. Снимаем вторую крышку, предварительно открутив датчик с нее.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  16. Далее вот эту крышечку снимаем.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  17. Смотрим тоже вал здесь пружинка и шарик.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  18. Убираем вал и откручиваем остальные гайки.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  19. Снимаем крышку, только не забывайте снять стопор с подшипника.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva
  20. Вот у нас все доступно к осмотру и последующей замене. В нашем случае мы поменяли подшипники, это делается совсем несложно, если вы смогли разобрать самостоятельно раздаточную коробку, то и с заменой подшипников я думаю без труда справитесь и сами.

Неисправность подшипников определяется визуальным осмотром или на слух, крутите подшипник и слышно, что он гудит. Если есть какое-то сомнение, то лучше заменить деталь.

После того, как мы заменили подшипник начинаем собирать раздаточную коробку. Сборка осуществляется в обратной последовательности, но важный момент: необходимо зачистить все прилегающие поверхности от старого герметика и нанести на них новый.

Как работает раздаточная коробка на Chevrolet Niva

Не полная разборка коробки передач на Chevrolet Niva меняем подшипники и устраняем вибрацию – пошаговая инструкция.

Теперь приступаем к неполной разборке коробки передач на Chevrolet Niva. В нашем случае нужно снять только колокол. Держится он на 5 гайках поэтому откручиваем их.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva

Сразу обращаем на, то, что здесь бежал сальник поэтому, необходимо его заменить.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva

Вот фотография подшипника первичного вала. Снимаем стопоры с внешней и внутренней стороны обоймы подшипника.Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva

Сам подшипник здесь снимается сложно, поэтому без помощника тут не обойтись. Конечно, можно тут обойтись съемником, но подходящего съемника у нас не оказалось под рукой. Поэтому мы это сделали следующим образом:

  • Один держал монтажками его с двух сторон, как бы вытягивая его наружу
  • Я, постукивая через медную выкладку по первичному валу выбивал подшипник.

В общем собираем все и устанавливаем на место в обратной последовательности.Ну, вот как бы и все. Остались вопросы! Пишите их в комментариях, по возможности буду отвечать на них.

Снятие коробки передач Chevrolet Niva

Раздаточную коробку ремонтируем, если возникли неисправности

Для разборки потребуются ключи на 10, 13, 17, 24, 27, отвертка, съемник стопорных колец, съемник подшипников, пинцет, выколотка, зубило, тиски с губками из мягкого металла

Снимаем раздаточную коробку и очищаем ее от грязи (снятие раздаточной коробки описано в статье — Снятие и установка раздатки Нива Шевролет).

Ослабляем затяжку гаек трех фланцев валов раздаточной коробки.

Снимаем корпус привода датчика скорости.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Отсоединяем тягу рычага блокировки дифференциала от оси вилки рычага управления.

Ключом на 13 отворачиваем пять гаек крепления картера привода переднего моста.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Поддеваем отверткой приливы картера

Снимаем его в сборе с валом привода переднего моста

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Соединение уплотнено прокладкой

Сильно обжатую или надорванную прокладку замените, смазав тонким слоем герметика

Поддев отверткой стопорную шайбу оси блокировки

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем стопорную шайбу.

Вынимаем  ось рычага блокировки дифференциала (при затруднении выбиваем выколоткой из мягкого металла)

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем рычаг блокировки дифференциала

В отверстии рычага установлены две пластиковые втулки

Отворачиваем выключатель контрольной лампы блокировки дифференциала.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем со штока вилки блокировки дифференциала пружину рычага

Головкой на 13 отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Ключом на 10 отворачиваем стопорный болт вилки муфты блокировки дифференциала

Вынимаем болт с пружинной шайбой

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала

Вынимаем шток с чехлом

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Вынимаем муфту блокировки дифференциала

Отворачиваем гайку крепления фланца и снимаем шайбу.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Сжимаем щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Вынимаем вал в сборе из картера

С переднего конца вала снимаем маслоотражательную шайбу и упорное кольцо

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Зацепив трехзахватным съемником наружное кольцо подшипника

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Ключом на 13 отворачиваем гайку оси рычага управления

Извлекаем из отверстия в рычаге ось вместе с тягой.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем рычаг управления.

Вынимаем из отверстия рычага распорную втулку

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Вынимаем две пластиковые втулки

Отверткой выводим лепестки запорной втулки из канавки стержня рычага

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Извлекаем втулку из стержня рычага

Снимаем стержень рычага

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Поддев отверткой, извлекаем из отверстия стержня резиновую втулку и упорную подушку.

Разжав лепестки дистанционной втулки снимаем ее с рычага

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем с рычага резиновую втулку

Снимаем распорную втулку.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Ключом на 13 отворачиваем две гайки крепления кронштейна рычага управления

Снимаем кронштейн в сборе с вилкой

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Удерживая вилку, головкой на 13 отворачиваем гайку крепления оси вилки

В отверстии кронштейна установлены две пластиковые втулки.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Отвернув гайку фланца ведущего вала, снимаем шайбу.

Ключом на 13 отворачиваем три гайки крепления крышки переднего подшипника ведущего вала.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Поддеваем отверткой приливы крышки

Снимаем крышку. Крышка установлена на герметике

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Головкой на 13 отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки

Поддеваем отверткой крышку

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем крышку в сборе с валом привода заднего моста

Вал привода заднего моста вынимаем из задней крышки и разбираем также как вал привода переднего моста.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Головкой на 10 отворачиваем четыре гайки крепления лючка

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Внутри лючка накидным ключом на 10 отворачиваем болт крепления вилки к штоку.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Отверткой сдвигаем чехол штока.

Чтобы шарик и пружина фиксатора не выскочили прикрываем отверстие пальцем и постепенно вытягиваем шток

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

При этом шарик фиксатора выпадает через отверстие картера.

Пружину фиксатора вынимаем пинцетом

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем вилку муфты переключения передач

Извлекаем дистанционную пластиковую втулку.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Для замены кольца штока вилки переключения передач поддеваем отверткой уплотнительное кольцо

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Также вынимаем уплотнительное кольцо штока вилки блокировки дифференциала

Расконтриваем гайки задних подшипников ведущего и промежуточного вала.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Ключом на 27 отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом.

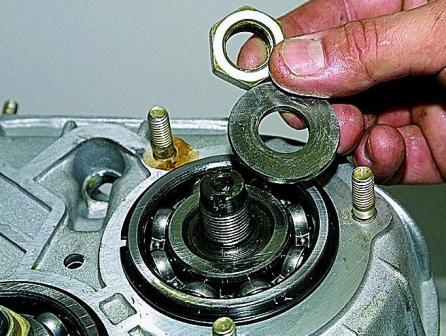

Снимаем гайку и шайбу

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки.

Как отремонтировать раздатку ВАЗ-2123

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу.

Снимаем фланец ведущего вала.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом на 13 отворачиваем три оставшиеся гайки крепления передней крышки коробки.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Снимаем переднюю крышку раздатки и дифференциала.

Снимаем прокладку со шпилек картера раздатки

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала

Разъединяем дифференциал и переднюю крышку раздатки

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Выбиваем выколоткой из мягкого металла наружное кольцо переднего подшипника промежуточного вала

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

И снимаем кольцо

Снимаем пружинную шайбу.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Устанавливаем в отверстие переднего корпуса дифференциала подходящий упор для винта съемника и трехзахватным съемником

Спрессовываем передний подшипник.

Также снимаем задний подшипник.

На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Зажимаем корпус дифференциала в тисках и накидным ключом на 17 отворачиваем шесть болтов, скрепляющих ведомую шестерню и корпуса дифференциала.

Разъединяем корпуса, при этом ведомая шестерня остается на переднем корпусе.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Сбиваем шестерню с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

С шестерни привода переднего моста снимаем ее опорную шайбу

Вынимаем саму шестерню

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его

Зацепляем пассатижами другое стопорное кольцо, вынимаем ось сателлитов.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятия первичного и промежуточного валов пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Также демонтируем кольцо заднего подшипника промежуточного вала.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Вынимаем из картера ведущий вал

Извлекаем промежуточный вал

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Зажимаем шлицевую часть ведущего вала в тиски с мягкими губками и, зацепив захватами съемника муфту переключения передач

Снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Съемником спрессовываем передний подшипник ведущего вала

Из переднего подшипника промежуточного вала отверткой вынимаем ролики

Зажимаем промежуточный вал в тиски с мягкими накладками.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Поддеваем двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника

Задний подшипник промежуточного вала снимаем также

Для проверки технического состояния деталей раздаточной коробки тщательно очищаем и промываем их керосином.

На картерах и крышках коробки не должно быть трещин, а на поверхностях расточек под подшипники не допускается износ или повреждения (сколы, вмятины и т.д.).

Повреждения на поверхностях прилегания картеров и крышек могут вызвать несоосность валов и утечку масла.

Мелкие повреждения устраняем надфилем, при значительных повреждениях и износе заменяем детали новыми.

На рабочих поверхностях, резьбовой части и шлицах валов повреждения не допускаются.

На посадочных поверхностях шестерен не должно быть задиров или следов износа.

Не допускается выкрашивание или чрезмерный износ зубьев шестерен.

Шариковые и роликовые подшипники не должны иметь повреждений на беговых дорожках, на сепараторах, роликах или шариках, а также трещин и сколов на кольцах.

Радиальные зазоры в подшипниках не должны превышать 0,05 ММ. Вращение колец подшипников должно быть ровным, без заеданий. Поврежденные подшипники заменяем новыми.

Не допускается деформация вилок и заедание штоков в отверстиях картеров.

Проверяем отсутствие следов заеданий на ступице муфты переключения передач, а также на шлицах корпуса дифференциала.

Заусенцы и задиры зачищаем напильником. При смятии или разрушении торцов зубьев муфты заменяем муфту.

Проверяем состояние поверхности оси сателлитов и отверстий в корпусе дифференциала; при незначительных повреждениях шлифуем поверхности мелкозернистой наждачной бумагой.

Проверяем состояние поверхностей шеек шестерен приводов мостов и их посадочных отверстий в корпусах дифференциала, а также состояние поверхностей опорных шайб шестерен и сопрягаемых с ними торцевых поверхностей на корпусах и шестернях приводов мостов.

Перед сборкой раздаточной коробки очищаем привалочные поверхности картеров и крышек от остатков старых прокладок и герметика.

Собираем раздаточную коробку в обратной последовательности.

При сборке межосевого дифференциала совмещаем метки на его корпусах.

Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.

Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123
Как отремонтировать раздатку ВАЗ-2123

Отрезками труб или инструментальными головками подходящего размера напрессовываем внутреннее кольцо переднего подшипника промежуточного вала.

Напрессовываем подшипник вала привода переднего моста (труба должна опираться на внутреннее кольцо).

Напрессовываем подшипники дифференциала

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала

Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.

На все уплотнительные прокладки наносим тонкий слой силиконового герметика.

Затянув гайки задних подшипников ведущего и промежуточного валов предписанным моментом, стопорим гайки, вдавливая их буртики в пазы хвостовиков валов.

После сборки заливаем масло.

Моменты затяжки крепежа деталей раздаточной коробки

Деталь — Резьба — Момент Нм (кгс.м)

Гайка крепления кронштейна подвески на оси подушки М10х1,25 — 26,5-32,3 (2,7-3,3)

Гайка крепления кронштейна подвески к кузову М8 — 15,0-18,6 (1,53-1,90)

Гайка крепления крышек картера раздаточной коробки, картера привода переднего моста, корпуса привода спидометра, кронштейна рычага управления М8 — 14,7-24,5 (1,5-2,5)

Выключатель блокировки дифференциала М16х1,5 — 28,4-45,0 (2,9-4,6)

Болт крепления вилок к штокам включения передач М6 — 11,8-18,6 (1,2-1,9)

Болт крепления вилок к штоку блокировки дифференциала — М12х1,25 — 11,7-18,6 (1,2-1,9)

Болт крепления ведомой шестерни М10х1,25 — 66,6-82,3 (6,8-8,4)

Гайка крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала М18х1,5 — 96,0-117,6 (9,8-12,0)

Гайка крепления фланца карданного вала к ведущему валу и к валам привода переднего и заднего мостов М16х1,5 — 96,0-117,6 (9,8-12,0)

Раздаточная коробка

Устройство раздаточной коробки Нива Шевроле: 1 – ведомая шестерня; 2 – подшипники дифференциала; 3 – пружинная шайба; 4 – стопорное кольцо; 5 – муфта блокировки дифференциала; 6 – зубчатый венец корпуса дифференциала; 7 – зубчатый венец вала привода переднего моста; 8 – подшипник вала привода переднего моста; 9 – маслоотражатель; 10 – грязеотражатель; 11 – вал привода переднего моста; 12 – фланец; 13 – сальник; 14 – пробка отверстия для слива масла; 15 – ведомая шестерня привода спидометра; 16 – ведущая шестерня привода спидометра; 17 – пробка отверстия для заливки и контроля уровня масла; 18 – передняя крышка раздаточной коробки; 19 – роликовый подшипник промежуточного вала; 20 – кронштейн подвески раздаточной коробки; 21 – крышка подшипника ведущего вала; 22 – упорное кольцо подшипника; 23 – подшипники ведущего вала; 24 – шестерня повышающей передачи; 25 – ступица муфты переключения передач; 26 – муфта переключения передач; 27 – картер раздаточной коробки; 28 – шестерня понижающей передачи; 29 – втулка шестерни низшей передачи; 30 – вал ведущий; 31 – задняя крышка; 32 – шариковый подшипник промежуточного вала; 33 – промежуточный вал; 34 – корпус дифференциала; 35 – упорная шайба шестерни привода заднего моста; 36 – подшипник вала привода заднего моста; 37 – шестерня привода заднего моста; 38 – сателлит; 39 – ось сателлитов; 40 – стопорное кольцо оси сателлитов; 41 – ось подвески раздаточной коробки; 42 – пружинная шайба; 43 – шестерня привода переднего моста.

Привод раздаточной коробки

Привод раздаточной коробки Нива Шевроле: 1 – вилка муфты блокировки дифференциала; 2 – муфта блокировки дифференциала; 3 – стопорный болт вилки; 4 – защитный чехол штока; 5 – пружина рычага; 6 – шток вилки блокировки дифференциала; 7 – крышка картера привода переднего моста; 8 – стопорная шайба; 9 – втулка оси рычага; 10 – ось рычага; 11 – рычаг блокировки дифференциала; 12 – шток вилки переключения передач; 13 – вилка рычага управления; 14 – рычаг управления; 15 – тяга рычага блокировки дифференциала; 16 – муфта переключения передач; 17 – вилка муфты переключения передач; 18 – дистанционная втулка; 19 – шарик фиксатора; 20 – втулка пружины фик сатора; 21 – пружина фиксатора; 22 – выключатель контрольной лампы блокировки дифференциала; 23 – ось вилки рычага управления; 24 – болт крепления вилки.

Раздаточная коробка Шеви Нива предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами. На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом. Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.

Замена масла в раздатки Нива Шевроле

Согласно сервисной книжке масло в раздаточной коробке необходимо заменять через каждые 45 000 км пробега. Для замены или доливки масла в раздатку потребуется шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Выверните сливную пробку и слейте масло, затем заверните сливную пробку и выверните заливную

Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью шприца залейте свежее масло до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена масла в раздаточной коробки Шевроле Нива завершена.

Замена сальников валов раздаточной коробки Нива Шевроле

Для установки новых сальников валов Шеви Нива потребуется ключ на 24, шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Слейте масло из раздаточной коробки и отсоедините от раздаточной коробки соответствующий карданный вал

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните самоконтрящуюся гайку фланца, предварительно заблокировав дифференциал раздаточной коробки и включив передачу

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите гайку с шайбой и с вала фланец

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките сальник при помощи отвертки. Нанесите герметик на посадочную поверхность гнезда в картере под сальник, смажьте маслом рабочую кромку сальника и запрессуйте сальник подходящей оправкой. Замена сальника привода раздатки Нива Шевроле завершена.

Замена привода датчика скорости Нива Шевроле

Для снятия или установки датчика скорости привода Шеви Нива потребуется ключ на 13

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните три гайки корпуса привода датчика скорости и снимите корпус

Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките из корпуса вал привода в сборе с шестерней и сальник. Замените неисправные детали и установите привод  датчика скорости Шевроле Нива в порядке, обратном снятию.

Замена подушек подвески  раздаточной коробки Нива Шевроле

Для замены подушек раздатки на Шеви Нива потребуется ключ на 13 и на 17. Перед началом работ установите под раздаточную коробку опору.

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крепления к кузову поперечины задней опоры раздаточной коробки

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайку и извлеките болт

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите поперечину (вертолет в народе) в сборе с подушкой опоры

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Для замены подушки отверните две гайки болтов ее крепления и при необходимости также замените резиновые втулки поперечины

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Для замены подушки бокового крепления раздаточной коробки отверните гайку оси крепления коробки, две гайки крепления подушки к кузову

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите подушку. Вторую подушку снимают аналогично. Установка подушек раздаточной коробки Нива Шевроле выполняется в порядке, обратном снятию.

Замена выключателя контрольной лампы блокировки дифференциала Нива Шевроле

Для снятия или установки выключателя контрольной лампы блокировки дифференциала Шеви Нива потребуется ключ на 27. Заменить выключатель контрольной лампы блокировки дифференциала можно только на снятой с автомобиля раздаточной коробке, так как непосредственно на автомобиле недостаточно места для пользования ключом. Снимите раздаточную коробку

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Ослабьте затяжку выключателя и выверните его из картера коробки. Устанавливайте выключатель в порядке, обратном снятию.

Снятие и установка раздаточной коробки Нива Шевроле

Для снятия раздатки с Шеви Нива потребуется ключ на 13 и 17, отсоедините от раздаточной коробки все карданные валы

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

В салоне автомобиля отсоедините чехол рычага раздаточной коробки от кожуха тоннеля пола и снимите чехол вместе с рукояткой рычага

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите резиновый чехол рычага переключения привода Нива Шевроле

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крепления к кузову левой боковой подушки подвески коробки и ослабьте гайки крепления остальных подушек

Ремонт и замена раздаточной коробки Нивы Шевроле

Отсоедините провода от выключателя контрольной лампы блокировки дифференциала

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Подставьте под раздаточную коробку опору, отверните остальные гайки крепления подушек и снимите раздаточную коробку. Установка раздатки на Шеви Нива выполняется в обратной последовательности снятию.

Разборка и сборка раздатки Нива Шевроле

Для того, чтобы разобрать раздаточную коробку Шеви Нива потребуются ключи на 10, 13, 17, 24 и 27,  отвертка, съемник стопорных колец, съемник подшипников, пинцет, выколотка, зубило, тиски с губками из мягкого металла. Слейте масло из раздаточной коробки и снимите ее с автомобиля

Ремонт и замена раздаточной коробки Нивы Шевроле

Подденьте отверткой запорную втулку и снимите стержень рычага управления коробкой

Ремонт и замена раздаточной коробки Нивы Шевроле

Если распорная втулка и резиновое кольцо изношены, то снимите их с рычага, разжав лепестки распорной втулки

Ремонт и замена раздаточной коробки Нивы Шевроле

Для обратной установки стержня рычага установите в стержень рычага распорную, запорную втулки и резиновое кольцо в порядке, обратном их снятию

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите стопорное кольцо и извлеките ось рычага механизма управления

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните болт оси вилки и снимите механизм управления раздаткой Нива Шевроле

Ремонт и замена раздаточной коробки Нивы Шевроле

Проверьте и при необходимости замените пластмассовые втулки рычага, очистите и смажьте консистентной смазкой все шарниры механизма

Ремонт и замена раздаточной коробки Нивы Шевроле

Выверните выключатель контрольной лампы блокировки дифференциала из картера раздаточной коробки

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крепления кронштейна рычага управления и снимите его

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайку крепления вилки в кронштейне и разберите кронштейн. Изношенные или поврежденные детали замените

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крепления боковой крышки, снимите крышку и установленную под ней прокладку

Ремонт и замена раздаточной коробки Нивы Шевроле

Ослабьте гайку крепления вилки муфты переключения передач

Ремонт и замена раздаточной коробки Нивы Шевроле

При помощи отвертки выньте из картера коробки Нива Шевроле заглушку отверстия для штока включения передач

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Поверните шток вокруг своей оси и плавно выдвигайте его из картера до момента появления шарика фиксатора. Пинцетом выньте шарик и пружину фиксатора

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Извлекайте шток из картера, поочередно снимая с него вилку и пластмассовую втулку

Ремонт и замена раздаточной коробки Нивы Шевроле

Окончательно снимите шток

Ремонт и замена раздаточной коробки Нивы Шевроле

При необходимости замените уплотнительное кольцо штока раздатки Нива Шевроле

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крышки картера привода переднего моста и снимите ее

Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките пружину фиксатора штока блокировки дифференциала

Ремонт и замена раздаточной коробки Нивы Шевроле

Выверните болт крепления вилки блокировки дифференциала Шеви

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отведите защитный чехол штока от картера и, выдвигая шток, наклоните раздаточную коробку вперед так, чтобы шарик фиксатора скатился в картер привода переднего моста. Окончательно вынув шток, снимите с него вилку, а затем достаньте шарик из картера

Ремонт и замена раздаточной коробки Нивы Шевроле

При необходимости замените уплотнительное кольцо штока

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните пять гаек крепления картера привода переднего моста,  отверткой отделите его от картера раздаточной коробки

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите картер раздаточной коробки

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите муфту блокировки дифференциала и прокладку или удалите ее остатки

Ремонт и замена раздаточной коробки Нивы Шевроле

Разберите  Шевроле Нива, для чего зафиксируйте вал в тисках с мягкими губками, отверните самоконтрящуюся гайку фланца привода переднего моста и снимите установленную под ней шайбу

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите фланец привода переднего моста

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью съемника снимите стопорное кольцо и извлеките вал из картера в сборе с подшипником

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите с вала маслоотражательное и упорное кольца. Дальнейшая разборка вала описана ниже

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крепления кронштейна к корпусу раздаточной коробки, а затем остальные гайки крепления задней крышки коробки

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверткой отделите заднюю крышку от картера коробки и снимите крышку вместе с валом привода заднего моста Нива Шевроле

Ремонт и замена раздаточной коробки Нивы Шевроле

Для разборки задней крышки зафиксируйте вал в тисках с мягкими губками и отверните самоконтрящуюся гайку фланца

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите гайку, шайбу и фланец

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите стопорное кольцо с внутренней стороны крышки и извлеките из крышки вал в сборе с подшипником раздатки Шевроле

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите с вала маслоотражательное и упорное кольца

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите привод датчика скорости Шеви

Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните самоконтрящуюся гайку фланца крепления промежуточного вала

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите гайку, шайбу и фланец

Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью съемника снимите стопорное кольцо крепления заднего подшипника ведущего вала

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните гайки крепления крышки переднего подшипника ведущего вала и снимите крышку

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Отверните остальные гайки крепления задней крышки картера раздаточной коробки и снимите крышку

Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките из картера коробки дифференциал

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите стопорные кольца подшипников ведущего и промежуточного валов

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките из картера раздаточной коробки Нива Шевроле промежуточный и ведущий валы

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Для разборки дифференциала снимите стопорное кольцо с вала дифференциала и снимите упорную шайбу

Ремонт и замена раздаточной коробки Нивы Шевроле

Спрессуйте подшипники с цапф корпуса дифференциала при помощи съемника

Ремонт и замена раздаточной коробки Нивы Шевроле

Нанесите метки на разъединяемые части корпуса дифференциала, чтобы не нарушить их взаимную балансировку и соосность

Ремонт и замена раздаточной коробки Нивы Шевроле

Выверните стяжные болты корпуса дифференциала

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью съемника снимите ведомую шестерню

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью зубила разъедините передний и задний корпуса дифференциала

Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките из переднего корпуса шестерню полуоси раздатки

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите стопорное кольцо оси сателлитов и шайбу

Ремонт и замена раздаточной коробки Нивы Шевроле

Извлеките ось сателлитов из отверстий заднего корпуса раздатки

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Выньте из заднего корпуса сателлиты и вторую шестерню полуоси. Устанавливайте снятые или новые детали раздатки и собирайте дифференциал в обратном порядке.

Ремонт и замена раздаточной коробки Нивы Шевроле

При необходимости разберите промежуточный вал Шеви Нива. Снимите наружное кольцо переднего подшипника промежуточного вала

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью отвертки аккуратно, не повреждая сепаратор, выдавите из сепаратора ролики и снимите сепаратор

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Используя проставку (торцовую головку) подходящего диаметра, установите съемник таким образом, чтобы не повредить шестерню механизма привода спидометра, спрессуйте с вала внутреннее кольцо подшипника и снимите кольцо

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Для снятия заднего подшипника Нива Шевроле отверните гайку, снимите ее вместе с шайбой и спрессуйте подшипник съемником

Ремонт и замена раздаточной коробки Нивы Шевроле

Собирайте промежуточный вал в порядке, обратном снятию. Гайку крепления подшипника после затяжки необходимым моментом законтрите с помощью бородка, вмяв бурт гайки в проточку вала

Ремонт и замена раздаточной коробки Нивы Шевроле

Для разборки ведущего вала отверните гайку крепления подшипника и снимите ее

Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите упорную шайбу

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью съемника снимите с вала подшипник, упорное кольцо и шестерню низшей передачи

Ремонт и замена раздаточной коробки Нивы Шевроле
Ремонт и замена раздаточной коробки Нивы Шевроле

Снимите муфту включения передачи вместе со ступицей и шестерню высшей передачи

Ремонт и замена раздаточной коробки Нивы Шевроле

С помощью съемника снимите с вала подшипник. Собирайте ведущий вал раздатки Нива Шевроле в порядке, обратном снятию. Гайку крепления подшипника после затяжки необходимым моментом законтрите с помощью бородка. Соберите раздаточную коробку в порядке, обратном разборке.

А еще интересно:  Почему потеют фары изнутри и как это исправить. Инструкция что делать
1 ЗвездаНельзя так писать о НивеНа троечкуНива хороша!Нива лучше всех! (1 оценок, среднее: 4,00 из 5)
Загрузка...
Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
