Последствия движения с повреждениями кардана, безусловно, могут быть очень разными. Но определить неисправности кардана можно по характерным звукам. Стук, звон, скрип, гул, а также вибрации, которые четко передаются на кузов автомобиля, являются признаками неисправности кардана. Повреждения карданной передачи, несомненно, способны привести к возникновению дисбаланса. Разбалансировка, прежде всего, расслабляет крепежные детали и способствует образованию зазоров.

Последствия движения с повреждениями кардана

Шприцевание крестовин кардана — когда проводить? читайте здесь

К чему могут привести неисправности кардана?

Стоит отметить, что наибольшую опасность представляет обрыв изношенного кардана. Безусловно, чаще всего такая неприятность приводит к серьезным ДТП. Проверять работоспособность передачи нужно во время передвижения, например, в момент, когда функционируют все элементы механизма.

Одним из первых последствий неисправного карданного вала является повышение нагрузки на другие элементы трансмиссии, такие как, например, коробка передач и дифференциал. Это может привести к их преждевременному износу и выходу из строя, что, безусловно, потребует значительных затрат на ремонт или замену.

Снижение управляемости и безопасности

Стоит отметить, что движение с поврежденным карданным валом значительно снижает управляемость автомобиля. Вибрации и удары, передающиеся через карданный вал, могут затруднить контроль над транспортным средством, особенно на высоких скоростях. Это не только увеличивает риск аварийных ситуаций, но и ставит под угрозу безопасность водителя и пассажиров.

Повреждение подвески и шин

## Как поврежденный карданный вал влияет на подвеску и выхлопную систему автомобиля

Карданный вал, работающий в ненормальных условиях, несомненно, может оказывать негативное влияние на подвеску автомобиля.

Удары и вибрации передаются на амортизаторы и другие элементы подвески, что, во-первых, приводит к их ускоренному износу.

Во-вторых, поврежденный карданный вал может вызвать неравномерный износ шин, что также потребует дополнительных затрат на их замену.

## Повреждение системы выхлопа

Поврежденный карданный вал может соприкасаться с элементами системы выхлопа, вызывая их повреждение.

Следовательно, это может привести к утечке выхлопных газов, повышенному уровню шума и нарушению работы двигателя.

Однако, в некоторых случаях может потребоваться полная замена элементов выхлопной системы.

## Полный отказ трансмиссии

В крайних случаях движение с поврежденным карданным валом может привести к полному отказу трансмиссии.

Это произойдет, если повреждение станет настолько серьезным, что карданный вал больше не сможет выполнять свою основную функцию.

В таком случае автомобиль станет неподвижным, и его потребуется эвакуировать в автосервис для ремонта.

## Что предпринять, если обнаружена неисправность карданной передачи в пути?

Если Вы заметили признаки неисправности карданного вала, следует постепенно понизить скорость движения, пока транспортное средство не будет остановлено полностью.

Также следует провести проверку крепежных элементов. Если требуется – затянуть их.

Более того, не рекомендуется ремонтировать карданный вал в дороге.

Стоит отметить, что ремонт своими руками способен приводить кардан к более серьезным повреждениям.

Демонтировать и разбирать карданный вал лучше в сервисных центрах.

После проведения ремонта нужно обязательно провести балансировку карданного вала, так как в пути ее не проведешь!

Качественная диагностика кардана, а также его ремонт должны проводиться исключительно в мастерских, где имеется современное оборудование.

Несомненно, технологии ремонта при этом должны строго соблюдаться.

Это способствует увеличению срока эксплуатации карданного вала, а также гарантирует безопасность во время движения.

Карданный вал, безусловно, играет ключевую роль в работе трансмиссии автомобиля, и его исправность напрямую влияет на безопасность и надежность транспортного средства.

Движение с поврежденным карданным валом может привести к серьезным последствиям, включая повышенный износ других компонентов, снижение управляемости, а также полный отказ трансмиссии.

Регулярное техническое обслуживание, а также внимательное отношение к состоянию автомобиля помогут предотвратить эти проблемы и обеспечить долгую и бесперебойную эксплуатацию вашего автомобиля.

Как это связано с автомобилями Renault Duster и Nissan Qashqai

Если вернуться к вопросу о снятии заднего кардана с автомобилей Renault Duster и Nissan Qashqai, то это могут делать в основном те владельцы, у которых сломался задний кардан или же они просто хотят сэкономить на его замене или ремонте. Но стоит помнить, что передний привод несравним по надежности с полноприводной системой, особенно при активной езде или передаче больших нагрузок.

Также стоит учитывать, что при снятии заднего кардана, переднее колесо начинает тянуть машину, что может изменить поведение автомобиля при поворотах и на скользких дорогах. Также увеличивается радиус разворота и снижается проходимость.

В целом, снятие заднего кардана с Renault Duster или Nissan Qashqai может быть компромиссом в случае больших финансовых затрат на его восстановление или замену. Однако перед принятием такого решения следует тщательно взвесить все за и против, а также проконсультироваться с профессионалами.

Заключение

В общем, карданные передачи – это сложные механизмы, и правильность их работы влияет на безопасность и проходимость автомобиля. Поэтому перед принятием решения о снятии кардана с заднего моста следует тщательно оценить все возможные последствия и проконсультироваться с специалистами.

Проблемы с карданным валом

И дело не только в том, что его сложнее балансировать, а в том, что чем кардан длиннее, тем больше у него ограничение по скорости вращения. Поэтому никто не стремится делать весь вал из одной трубы – это бесполезно.

Кардан, состоящий из двух-трёх частей, должен работать намного плавнее и надёжнее, и в нормальной жизни так и происходит. Однако есть одна деталь, появление которой в составных карданах немного портит идеальную картинку. Это промежуточная опора, которая в большинстве случаев представляет собой резинометаллическую обойму с шариковым подшипником. Обойма крепится к кузову (или раме), и через неё проходит кардан.

Шарнир кардана

Обычный шарнир кардана (это тот, который состоит из двух вилок и крестовины) называется шарниром неравных угловых скоростей. Он вполне надёжен, но больше подходит для не самых быстрых машин. В грузовиках, дизельных внедорожниках – самое то, а вот в более быстрых современных автомобилях вместо такого шарнира лучше использовать обычный ШРУС (шарнир равных угловых скоростей).

Почему ШРУС лучше?

Во-первых, он передаёт момент более равномерно, во-вторых, он не так критично относится к смещению валов относительно общей оси, а в-третьих, с ним можно отказаться от шлицевого соединения (он лучше компенсирует изменение расстояния между коробкой передач и мостом). Поэтому его используют всё чаще, и даже на любимой (кем-то избранным) Chevrolet Niva в 2010-м году крестовины заменили на ШРУСы.

Оно, конечно, стало лучше, но если раньше для снятия кардана нужно было всего лишь открутить несколько болтов, то со ШРУСом для этого надо снимать раздаточную коробку. Впрочем, для настоящего нивовода это даже не работа, а сущий пустяк.

Что идёт не так?

Ну а теперь перейдём к самому интересному: что ломается в карданной передаче? Давайте разложим все части передачи по полочкам и соотнесём их с возможными симптомами при той или иной неисправности.

Вибрации

Вибрации в движении обычно говорят о дисбалансе карданного вала. Получить его легко (особенно умеючи): даже небольшое его искривление или вмятина могут стать причиной рок-н-ролла в трансмиссии. Тут музыкальный термин подходит просто идеально: в переводе он означает трястись и крутиться, а карданный вал с нарушенной балансировкой как раз этим и занимается.

Износ шарниров и промежуточной опоры

Вибрацию может вызывать и износ шарниров и промежуточной опоры. Но чаще они проявляются немного иначе.

Толчки и стук в начале движения – признаки износа шарнирного соединения. Теоретически они должны быть хорошо смазаны консистентной смазкой, но она со временем всё равно вымывается, а если ездить по грязи (для чего полный привод обычно и нужен), то вымывается быстро. Да и реагенты даже на обычных дорогах тоже этому способствуют. И в результате мы получаем коррозию вилок и крестовин. А дальше начинается то, что называется бринеллированием: разрушение поверхности цапфы крестовин иглами подшипника вследствии сильных повторяющихся ударов. Бринеллирование получают и при неправильной установке крестовины в случае небрежного центрирования. Штука неприятная, потому что развивается стремительно. Вообще, не стоит ездить со стуками в кардане: постоянные ударные нагрузки убьют и те элементы, которые ещё можно было бы спасти, например, заменой одной крестовины.

Гул из-под днища говорит о том, что пора обратить внимание на промежуточную опору. Подшипник опоры тоже не вечный, так что когда-то его приходится менять. К счастью, обычно это не самый дорогой ремонт.

Hyundai Mighty EX8

Гудеть и трещать может и ШРУС (если он есть). Менять его обычно достаточно трудоёмко, но ещё более обидно то, что у него, как и ШРУСа привода, есть пыльник, который может порваться. Само собой, ШРУС – он на то и ШРУС, чтобы без пыльника помирать очень быстро, так что за состоянием пыльника нужно следить тщательно. И как бы это грустно и дорого ни звучало, но если пыльник порвался, его нужно срочно менять.

Нужно сказать, что «свернуть» кардан не так просто. Понятно, что если в Ниву вместо вазовского мотора впихнуть 2UZ, кардан свернётся быстро (причём вместе с коробкой передач, раздаткой и, возможно, всей Нивой в сборе). И если бить валом о камни, он тоже долго не прослужит. Но если следить хотя бы на состоянием крестовин, подвесного подшипника и пыльника на ШРУСе, то всё будет хорошо.

Полный или передний?

Теперь вернёмся к вопросу, который ставили в начале: а что будет, если на полноприводной машине (на том же Дастере, например) снять задний кардан и ездить только на переднем?

Нужно сказать, что дастероводы снимают этот кардан не только в том случае, когда его нужно менять или ремонтировать (кардан этой недорогой машины даже в лучшие времена был весьма дорогой деталью). Снимают его даже просто «на лето». Мол, зимой полный привод нужен, а летом лучше ездить без кардана – бензина меньше уйдёт. Отбросим множество логичных вопросов этического порядка (на них ответов всё равно нет) и посмотрим на этот финт ушами с технической точки зрения.

Теоретически иногда это решение вполне приемлемо. Если кардан получил травму в результате внедорожных покатушек, а до дома ехать несколько сотен километров, его будет лучше снять и двигаться в режиме переднего привода: и ехать комфортнее, и хотя бы промежуточная опора с ещё пока целыми шарнирами не пострадают. Но эта ситуация – единственная, когда в демонтаже кардана есть смысл. Некоторые говорят, что без кардана снижается расход топлива. Очень сомневаюсь, что разница будет заметной: приводы заднего моста всё равно крутят редуктор, так что для существенного снижения расхода желательно снять ещё и приводы. А лучше – и задний мост вместе с многорычажкой и поставить туда балку от моноприводного Дастера. Вот это будет дело (шутка, полная сарказма). Кстати, на ШРУСах некоторых полноприводных автомобилей стоят гребёнки датчиков ABS, так что если надумаете их снимать, не удивляйтесь отказу этой системы.

Стоит отметить, что системы полного привода бюджетных кроссоверов с муфтами и автоматическим распределением момента в принципе не предусматривают полное отключение колёс от кардана, так что паразитные нагрузки будут даже при снятом кардане. Конечно, существуют очень продвинутые системы с раздаткой, которая, например, делит момент между передним межколесным дифференциалом и задним карданом, и дополнительной муфтой, которая умеет полностью отключать передачу крутящего момента назад, и ещё одной многодисковой муфтой на задней оси. Эта система как раз предполагает полное отключение задних колёс от трансмиссии, и в этом случае неподвижный кардан действительно помогает сэкономить несколько капель бензина. Однако встретить такую сложную трансмиссию довольно трудно, разве что под рукой окажется какой-нибудь Jeep Cherokee. Но сильно сомневаюсь, что владельцы этих машин будут снимать на лето кардан.

Ну и последнее: если у полноприводной машины есть два кардана, система подвеса раздаточной коробки и коробки передач рассчитана на их наличие. Часто демонтаж кардана приводит к быстрому выходу из строя опор этих агрегатов, так что если снять кардан всё-таки необходимо, желательно ездить спокойно – так подушки прослужат дольше. И после ремонта кардана или приобретения нового лучше поставить его на место: как инженеры задумали, пусть так и будет.

Что такое люфт кардана?

Люфт кардана – это износ или изменение формы элементов соединения в механизме, которые, безусловно, вызывают шум и издержки при движении.

Признаки возникновения люфта кардана

Обычно рекомендуется, чтобы параметр составлял от 0,05 до 0,15 мм.

Допустимый люфт карданного вала

Допустимый люфт карданного вала определяется производителем, а также может варьироваться в зависимости от модели и применения. Обычно это значение составляет от 0,05 до 0,25 мм.

Люфт переднего кардана

Люфт переднего карданного вала – это, прежде всего, нежелательное движение между соединенными частями в переднем карданном вале. Это может вызывать шумы и вибрации в передней части автомобиля, а также влиять на управляемость и проходимость по дороге. Однако, нормальный люфт переднего вала обычно составляет около 0,05 мм.

Люфт шлицевой кардана

Люфт шлицевой – это, прежде всего, нежелательное движение между соединенными частями в шлицевом карданном вале. Это может вызывать шумы и вибрации в автомобиле, а также влиять на управляемость и проходимость по дороге. Стоит отметить, что нормальный люфт шлицевой обычно составляет около 0,05 мм.

Люфт рулевого кардана

Люфт в рулевом кардане – это нестабильность, которую, безусловно, можно ощутить в рулевой системе во время вождения автомобиля. Это может быть связано с износом или повреждением элементов рулевой системы, таких как, например, рулевые тяги или нижние рычаги. Необходимо провести диагностику, а также, при необходимости, выполнить ремонт.

Как проверить люфт кардана?

Люфт карданного вала можно проверить, к примеру:

Чем грозит люфт карданного вала?

Люфт карданной передачи может привести к ухудшению управляемости автомобиля, повышению расхода топлива, неравномерному износу шин, а также преждевременной неисправности компонентов трансмиссии.

Как убрать люфт кардана?

Чтобы убрать люфт карданного вала, можно выполнить следующие действия:

Как предотвратить люфт карданного вала?

Для предотвращения люфта кардана можно выполнить следующие действия, например:

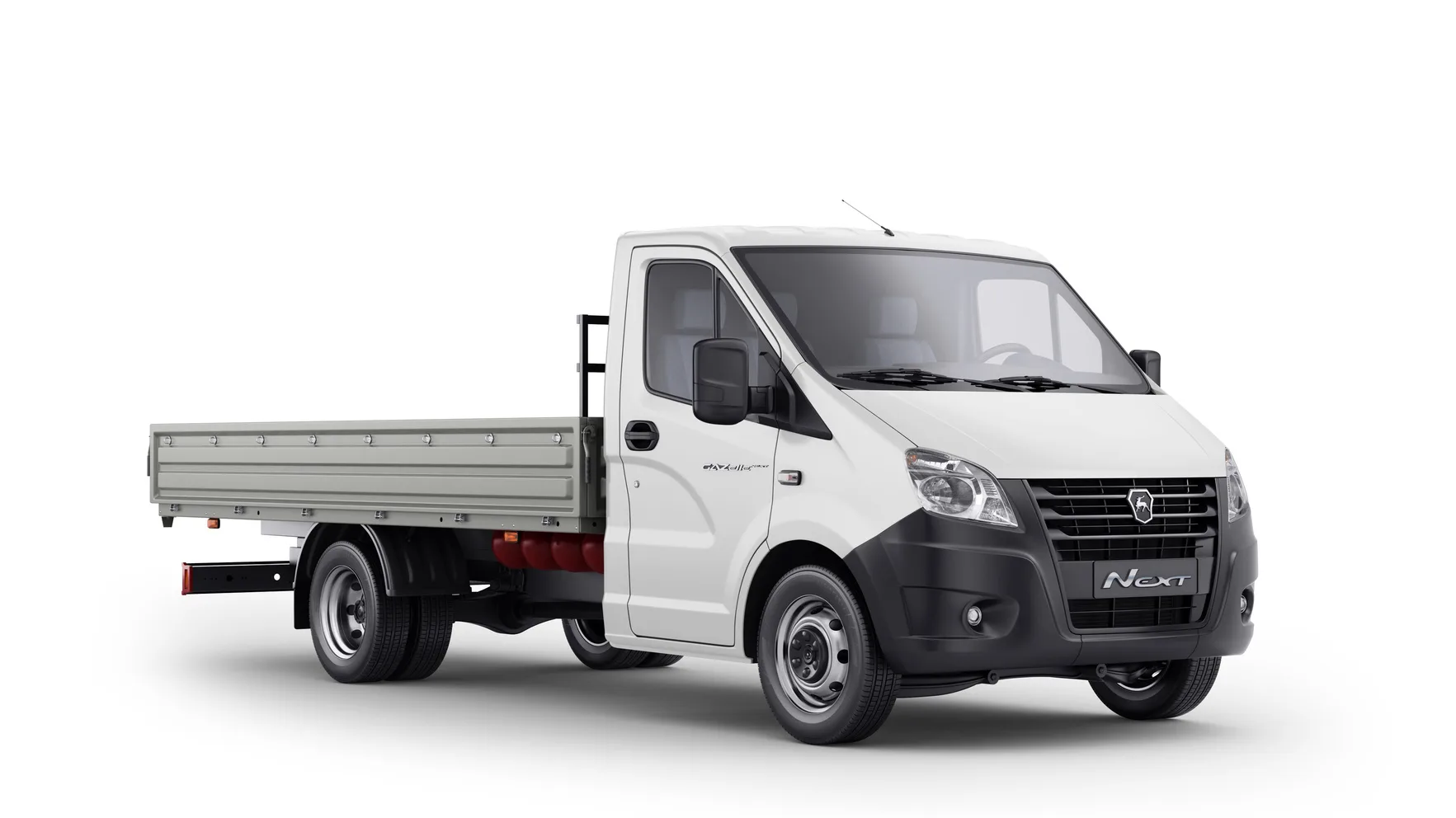

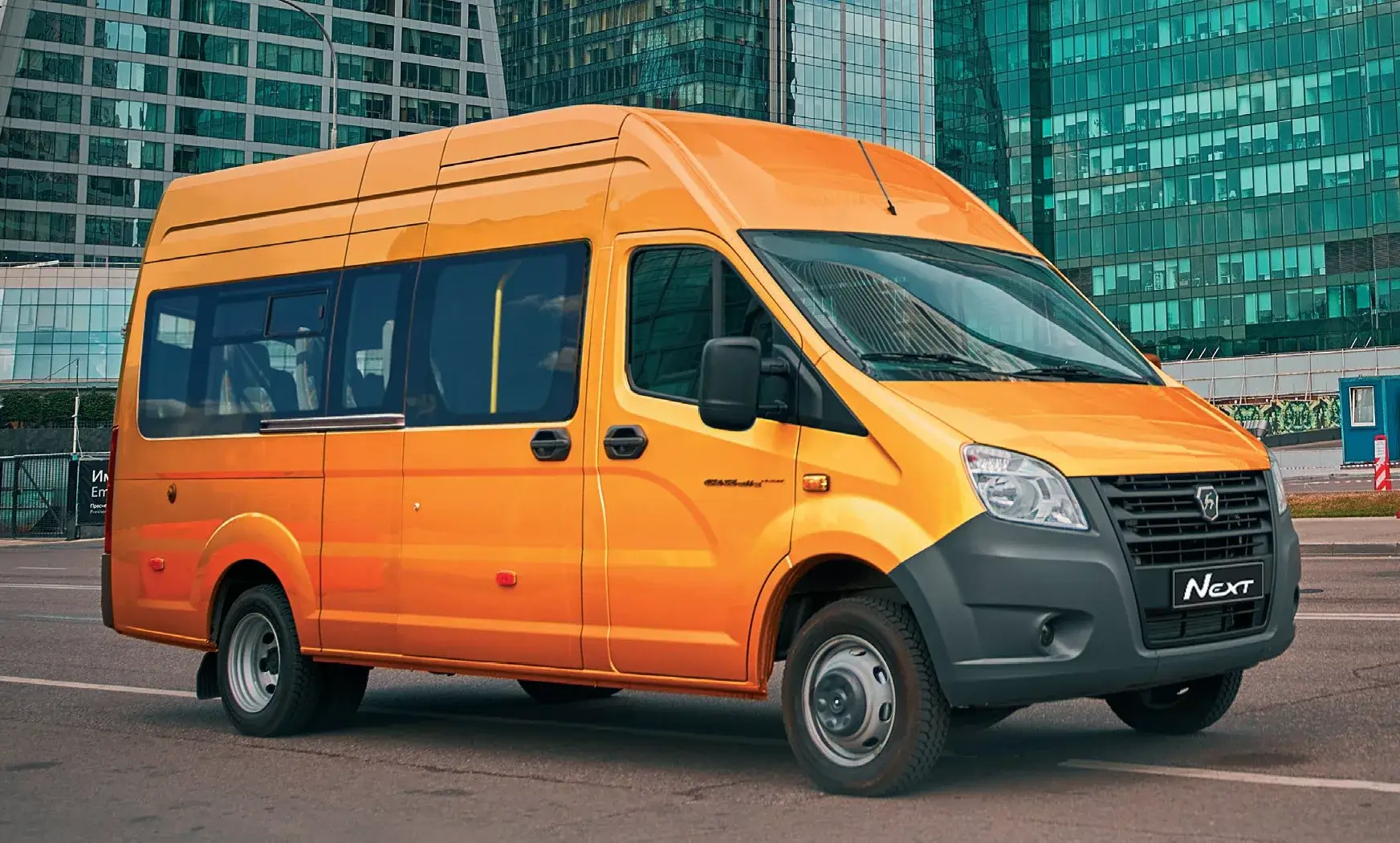

Если вам предстоит осуществлять ремонт карданной передачи в Газель Next, то это можно сделать самостоятельно. Для этого необходимо выполнить снятие карданного вала. В комплектацию входит турецкий вал Tirsan. Кроме того, потребуется продиагностировать крестовины и по необходимости заменить подвесной подшипник. Ремонт кардана Газель своими руками целесообразен, так как стоимость новой карданной передачи Тирсан намного больше, чем обойдётся вам её ремонт. Поэтому лучше отремонтировать карданный вал.

Причины поломки

При проблемах с карданом в автомобиле Газель Next первыми симптомами будут:

Состояние карданной передачи в Газель Next несложно определить путем обычного визуального осмотра и пошатывания самого вала. Так вы сможете понять, нужен ли ремонт и замена деталей. Распространённые проблемы карданной передачи Tirsan автомобиля Газель– это когда растрескивается в подвесном подшипнике резиновый демпфер, либо происходит полностью разрушение демпферной муфты; разрушается средняя крестовина или сам подшипник в ней. На изношенной крестовине будет ржавый налёт, наиболее он виден после того как будет произведено её снятие.

Как своими силами на Газель осуществить снятие вала?

От коробки передач крутящий момент передаётся к валу ведущему раздаточной коробки. В полноприводном автомобиле имеются передняя и задняя оси с валами привода. В составе заднего кардана 2 фланца. Один крепится к заднему мосту. Открутить кардан в Газель сложного ничего нет, вам потребуется ключом на 13 открутить два болта, которыми крепится подвесной подшипник. А также 14 и 17 ключами – четыре болта крепления фланца к редуктору. По времени на это у вас уйдёт не больше десяти минут. Таким образом, откручиваем от заднего моста Газель кардан.

Выполнив снятие, осуществляем внимательный осмотр карданной передачи Газель. В первую очередь нам интересно состояние и подвижность крестовин. Иногда требуется установка нового заднего фланца. При обнаружении ржавого налёта можно сделать уверенный вывод, что смазки у шарнира уже нет, работает он в сухом виде, из-за чего игольчатые подшипники начинают выкрашиваться, так как целиком заржавели. Частички металлической пыли покрываются ржавчиной по всему узлу, поэтому прослужить такому кардану осталось недолго. Тем не менее, незначительное количество ржавчины на гранях карданной передачи допускается.

Далее проверяем плавность хода подшипника автомобиля марки Газ: не имеется ли люфт, перекатов по кратерам. Также осматриваем демпфирующую резинку и её состояние. Чтобы не нарушилась балансировка, необходимо, прежде, чем разъединять обе части карданной передачи, сделать метки на них. Можно воспользоваться отвёрткой, отметить взаимное расположение 2-х частей, начертив метки на обе стороны.

Все эти явления проявляются интенсивнее при увеличении скорости. Понять, что крестовина вышла из строя и требует замены можно не прибегая к разбору авто. Просто подвигайте карданный вал в разные стороны, придерживая вилку рукой. Если заметите люфт, значит есть проблемы с подшипниками.

Cнятие, прочистка, смазка и запрессовка подшипника

Чтобы открутить подшипник в автомобиле Газ, потребуется ключ на 19, которым без особых сложностей выкручиваем болт. Шлицевое соединение вала Тирсан, в отличие от российского производства, очень плотное. Кроме того, в условиях постоянной влаги и соли, в агрессивной среде, прикипает намертво. Для ускорения процесса необходимо разъём нагреть феном, после чего он немного расширится, зазор будет в шлицевой увеличен. Выбивание вилки в разъёме нужно производить очень осторожно, продвигаясь по миллиметру. Демонтируем стопорные кольца, поддев отвёрткой. Подшипник спрессовывается отвёрткой или зубилом. Бить нужно в основание, равномерно по окружности.

Теперь необходимо почистить шлицы и смазать разъём кардана Газель. Отшлифуйте немного пыльник и запрессуйте на место подшипник. Обратно стягиваем по меткам части кардана. В завершении подтягиваем соединительным болтом. Таким образом, мы произвели необходимый ремонт карданного вала автомобиля Газель Next.
