Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками с видео

Что понадобится в процессе работы?

Для самостоятельного снятия поддона необходимо подготовить следующий инструментарий:

• комплект ключей и торцевых головок;
• плоскую отвертку;
• емкость на 4 л для масла;
• воротку торцевого типа;
• удлинитель для воротка или рычаг;
• домкрат.

Наряду с указанным списком, при выполнении замены прокладки поддона картера следует приобрести:

• пару брусков толщиной 40-50 мм;
• прокладки для масляного насоса и поддона;
• ветоши для удаления масляных пятен.

Возможные признаки неисправности

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

1. Задержки при подключении переднего привода.
2. Перегрев раздаточной коробки.
3. Высокий расход трансмиссионного масла.
4. Спонтанное отключение переднего моста.

Инструкция по замене поддона

Перед выполнением операций необходимо поднять автомобиль на подъемнике или домкрате. При этом в случае использования ручных подъемных механизмов потребуется использовать подставки под переднюю ось, чтобы автомобиль был расположен ровно.

Для демонтажа поддона картера потребуется с использованием воротка и подходящего диаметра торцевой головки осуществить снятие передних и задних брызговиков, а также защиты двигателя.

На следующем этапе потребуется слить масло из двигателя. После основного слива необходимо прогреть автомобиль для выхода остатков из мотора. При этом важно контролировать температуру силового агрегата и в случае предельных отклонений принять меры по его отключению. Отвинчивание крышки поддона для слива масла осуществляется головкой на 17.

Далее, чтобы освободить пространство вокруг картера для снятия поддона потребуется открутить гайку крепления подушки двигателя. При этом важно не уронить прокладочные шайбы. Таковые целесообразно выкладывать на видное место.

При помощи домкрата необходимо поднять двигатель на небольшое расстояние для освобождения подушек крепления от кронштейнов.

В образовавшийся зазор закладывается заранее подготовленный брусок, после чего домкрат убирается в сторону и осуществляется выкручивание 19 болтов, фиксирующих поддон картера к корпусу двигателя.

После снятие крышки необходимо оставить блок открытым в течение как минимум 10 минут. Этого времени будет достаточно для полного слива масла с рабочих стенок составных деталей двигателя.

Далее, стоит приступить к откручиванию масляного насоса. Такой агрегат крепится к кронштейну при помощи 2 болтов.

На заключительном этапе разборки ДВС надлежит осуществить снятие самого картер. При этом в ходе выполнения такой процедуры важно помнить, что для удобства коленчатый вал следует развернуть шейками в горизонтальную плоскость.

Обычно прокладка намертво приклеивается к блоку двигателя, поэтому удалить ее можно только при помощи острого и твердого инструмента. Поверхность должна быть идеально очищена от всевозможных ее остатков и обезжирена.

Далее, укладывается новая прокладка. При этом контактную поверхность нелишним будет предварительно промазать термостойким герметиком, что увеличит срок службы до образования новой течи.

Сборка всех деталей выполняется в обратном порядке. При этом запрещается нарушать последовательность.

Нарушения при установке хотя бы одного составного элемента могут стать в дальнейшем причинами поломки двигателя.

Советы по выбору герметиков, 4 вида которые должны быть у каждого

Инструментарий

• Гаечный ключ на 13.
• Плоская отвёртка.
• Ключ на 10.

Как снять коробку с автомобиля

1. Машина должна быть установлена на смотровую яму или подъёмник.
2. Рычаги раздатки устанавливают в нейтральное положение.
3. Снимается облицовка центрального тоннеля пола.


   Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

4. Удаляются рукоятки и чехлы рычагов.


   Рукоятки и чехлы всех рычагов аккуратно снимаются

5. Снимается крышка люка рычагов на четырёх винтах.


   Получаем доступ к внутренностям раздатки

6. Отсоединяется привод спидометра от раздаточной коробки.


   Нужно снять с раздатки датчик, подключённый к спидометру

7. Снимаются карданные валы спереди и сзади.


   Карданные валы подходят к раздатке спереди и сзади

8. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.


   При снятии коробки главное — не переусердствовать

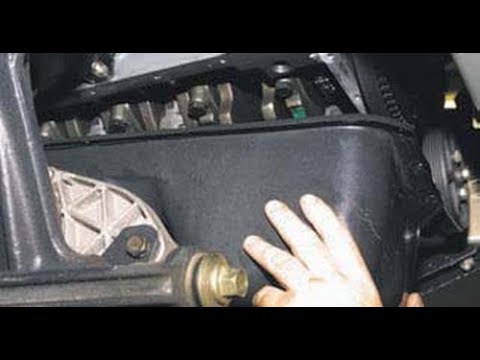

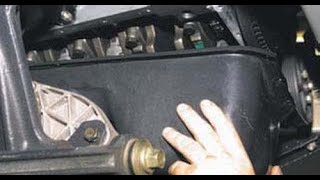

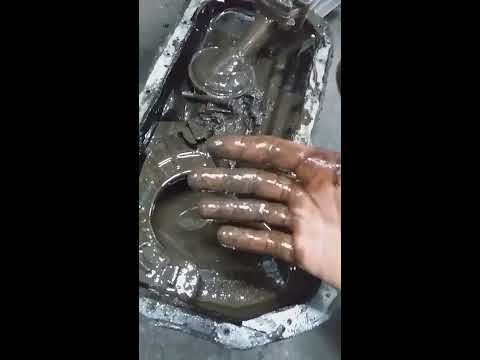

Как снять поддон на ниве 21213

26:41

19:41

6:56

4:30

1:08

16:57

5:28

7:00

2:58

2:31

2:13

2:51

0:39

3:33

15:19

12:44

7:36

13:32

29:32

1:07

0:50

1:39:12

5:04

18:47

5:56

9:07

9:07

5:29

6:40

19:44

23:21

14:55

15:56

5:40

13:05

4:30

22:00

5:01

2:29

19:05

§

© 2020

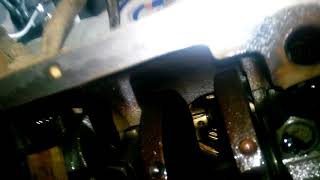

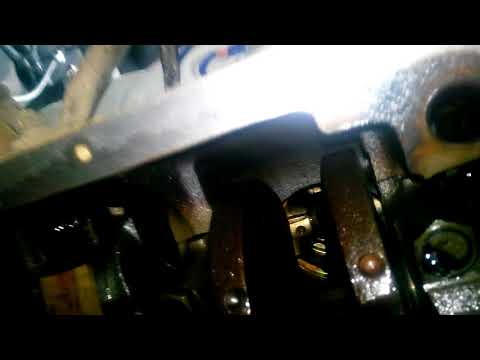

Как снять поддон на ниве не снимая двигатель

6:56

19:41

4:30

26:41

16:57

1:08

5:28

2:51

2:58

9:07

10:27

12:44

1:07

2:13

8:42

9:39

3:33

5:04

2:31

13:05

3:33

2:31

5:04

13:05

29:32

10:02

5:40

5:18

11:38

4:57

23:46

15:19

2:46

45:19

4:20

25:38

7:36

6:14

8:55

4:10

§

© 2020

Как снять поддон на ниве не снимая двигателя

6:56

19:41

4:30

26:41

16:57

1:08

5:28

2:51

7:00

2:58

12:44

9:07

2:13

1:07

9:39

8:42

10:27

2:31

1:54

3:33

13:12

5:40

13:32

13:05

5:04

4:57

11:38

45:19

10:02

29:32

15:19

23:46

5:18

2:46

4:10

25:38

4:20

7:38

7:36

14:55

§

© 2020

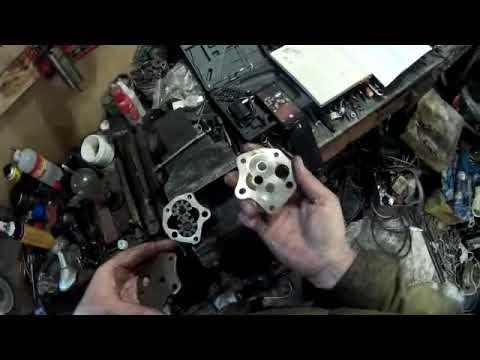

Как снять поддон на ниве(2121),не снимая двигатель!или как заменить масленый насос на ниве!

Разбираем НИВУ. Снятие поддона, масляного насоса. #1 Подробнее

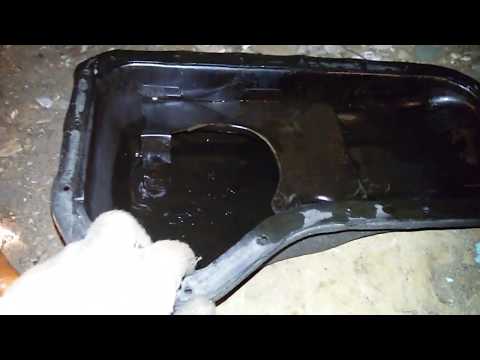

ПРО НИВУ# КАК заменить прокладку поддона на НИВЕ 21213 ??? Подробнее

ВАЗ 2121, замена маслонасоса ПЕКАР…. Подробнее

Полный пипец. Снимаем поддон и масляный насос. ДВС ВАЗ 2130 (НИВА 2131) Подробнее

Замена масленног насосоа ВАЗ 2121 Подробнее

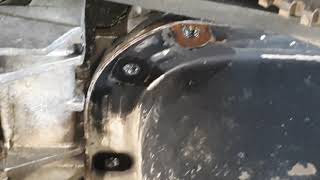

Снимаем поддон меняем прокладку поддона картера на НИВЕ не снимая двигатель Подробнее

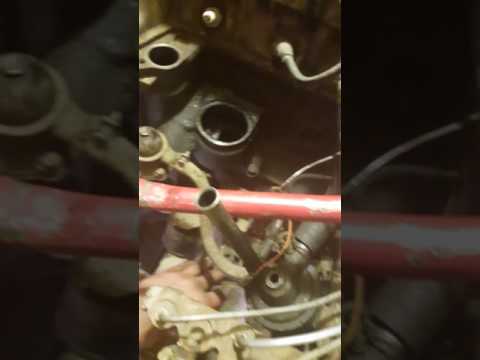

Как просто заменить масляный насос Ваз классика не снимая двигателя. Подробнее

Замена прокладки картера ВАЗ (LADA 2101-07) Подробнее

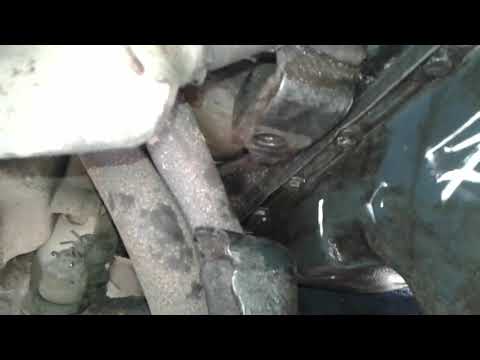

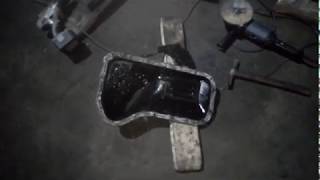

Снятие поддона картера на ниве 21213 Подробнее

Шевроле Нива.Снятие поддона картера заводская поршневая Подробнее

Меняешь прокладку поддона? Ты делаешь это не правильно! Смотреть всем! Подробнее

Не большой ремонт масляного насоса ВАЗ 21213 (НИВА) Подробнее

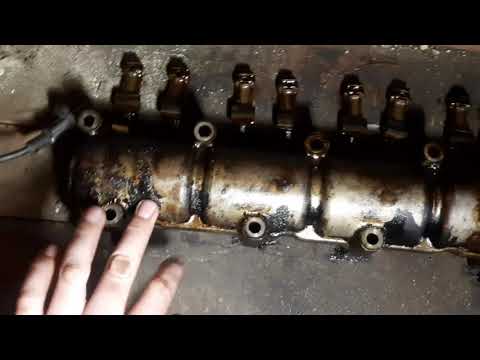

Новый масляный насос, поддон. «Отрегулировал» клапана / ВАЗ 2106 Подробнее

Замена прокладки поддона ваз 2101 — 2107, Не снимая двигатель!!! Подробнее

Снятие поршней без снятия двигателя! Разборка двигателя капиталка двигателя нива шевроле Подробнее

На холостых оборотах Нет Давление Масла. Подробнее

Пропало давление масла? Ищем и устраняем причину.Ремонт ВАЗ 2101 Подробнее

Chevrolet НИВА,леденая шуга в двс,горит давление масла,демонтаж картера двс, замена масло насоса…. Подробнее

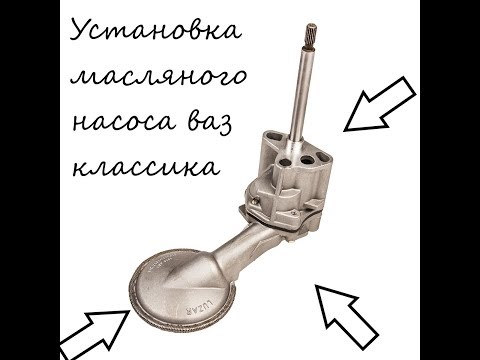

Установка масляного насоса ваз классика Подробнее

Местоположение и функции раздаточной коробки

Расположение раздаточной коробки в автомобиле Нива 21213

Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

Раздатка помогает реализовывать такие возможности внедорожника, как:

• Блокировка межосевого дифференциала.
• Отключение ведущего моста.
• Повышение вращающего момента ведущих колёс.
• Распределение вращающего момента по колёсным осям.

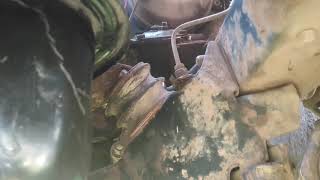

Неисправности промвала шеви нивы

Детали промвала постепенно изнашивается под влиянием нагрузки, температуры и химического воздействия. Последние два фактора касаются резиновой муфты и пыльника. Эти проблемы проявляются следующим образом:

• Вибрация в начале движения или при разгоне. Причиной может служить деформация болтов или фланца эластичной муфты, ослабленные болтовые крепления промежуточного вала.
• Вибрация при движении. На скорости промвал вибрирует из-за неправильного взаимного расположения деталей, плохой сборки или износа шарниров, утери балансировочных шайб. Такие проявления характерны и для деформации муфты, фланцев или ослабленных резьбовых креплений. Еще одна причина вибрации — туго проворачиваются крестовины кардана.
• Следы масла на пыльнике. Утечка смазки возможна в двух случаях: ослабление хомутов крепления или порвалась резина чехла шарнира промежуточного вала.

Для устранения неисправностей необходимо проверить и затянуть резьбовые соединения, заменить пыльник, отбалансировать вал или заменить отдельные детали. Большинство перечисленных операций требуют демонтажа промвала. Если ремонт невозможен, остается только заменить деталь в сборе.

Процесс снятия поддона

Перед процедурой снятия поддона надлежит попробовать устранить течь масла путем подтягивания крепежных болтов и в случае отсутствия каких-либо изменений осуществить замену прохудившейся прокладки.

Нередки также и случаи перегибов резины при установке. В такой ситуации достаточно выправить прокладочный элемент и повторно установить его на место.

Разборка и ремонт переднего редуктора нива ваз 21213, 21214, 2131 lada 4×4

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Снимаем крышку…

…и прокладку.

Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…

…и снимаем пластину.

Аналогично снимаем стопорную пластину правой крышки.

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

Снимаем со шпилек шайбы.

Поддев отверткой,…

…снимаем крышку левого подшипника коробки дифференциала.

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

…и, потянув за болт, снимаем крышку.

Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).

Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…

…и вынимаем его.

Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста…

…головкой «на 10» отворачиваем восемь болтов ее крепления.

Снимаем крышку…

…и уплотнительную прокладку.

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.

Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.

Ремонт промежуточного вала нива ваз 21213, 21214, 2131 lada 4×4

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

Помечаем расположение муфты относительно фланца,…

…а также число и расположение балансировочных шайб относительно муфты.

Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

Разъединяем муфту и фланец.

Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

Поддев отверткой, вынимаем пластиковую заглушку.

Сжав хомут раздвижными пассатижами, снимаем его.

Сдвигаем отверткой пластиковый кожух…

…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.

Располагаем корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

Разъединяем шарнир и фланец.

Стягиваем пластиковый кожух с резинового чехла.

Оттянув резиновый чехол,…

…сжимаем хомут раздвижными пассатижами и снимаем его.

Снимаем резиновый защитный чехол.

Поддев отверткой, снимаем стопорное кольцо шарнира.

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главе Передний привод колёс.

Собираем промежуточный вал в обратной последовательности. В перебранный или новый шарнир закладываем 20 см³ смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.

Перед установкой резиновой муфты обжимаем ее хомутом.

Бывшую в употреблении муфту располагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты. При установке новой муфты может потребоваться балансировка вала в сборе.

Самостоятельный ремонт раздатки на ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Установка, центрирование и регулировка

1. Правильно установите кронштейны подвески двигателя.
2. Установите раздатку, не затягивая болтов её креплений до конца.
3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
4. Установите опоры раздаточной коробки и зафиксируйте крепления.
5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

1. Включается четвёртая передача, отключается блокировка.


   Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

2. Под машиной ослабляются гайки крепления раздатки.


   Для центровки демультипликатора ключом на 15 ослабляем крепления

3. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.


   Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Устройство и назначение

Узел состоит из следующих деталей:

• эластичная муфта;
• фланец;
• вал;
• ШРУС.

Центровка раздатки нивы

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Важно знать! На Ниве 21213 промежуточным валом используется не кардан, а ШРУС. По этой причине заводские установки могут обойтись без высотной регулировки. Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку.
