Почему ломается «граната»?

«Граната» выходит из строя по следующим причинам:

  • истёк срок эксплуатации узла;
  • агрессивный стиль вождения, эксплуатация в тяжёлых дорожных условиях;
  • попадание пыли, грязи внутрь узла.

Чтобы исключить риск преждевременного выхода из строя «гранаты» Нива Шевроле, (особенно наружной), нужно чаще проверять состояние защитных резиновых чехлов.

Причины, по которым портится шарнирный узел

К основным причинам, которые провоцируют выход из строя узла, а также ранний износ, требующий замены внутреннего ШРУСа на «Ниве-Шевроле», являются:

  • Некачественная, неправильная, а также экстремальная езда на автомобиле.
  • Плохое производство шарнирного узла. То есть во время изготовления детали были использованы некачественные материалы либо были нарушены технологические правила изготовления.
  • Отсутствует какой-либо уход за составным элементом. Любой элемент нуждается в периодической смазке и чистке.

Это самые главные причины, по которым требуется замена внутреннего ШРУСа на «Ниве-Шевроле».

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Основные неисправности приводной гранаты Шеви

Существуют 4 основных признака того, что шарнир равных угловых скоростей необходимо менять или ремонтировать:

  • Хруст при медленном движении на повороте, усиливающийся с увеличением угла поворота колес.
  • Стуки или хрустящие звуки при резком (или не очень) старте.
  • Люфт в шарнире. Его можно определить, если покачать полуось руками.
  • Рывки при разгоне автомобиля.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Неисправности ШРУСов возникают в результате заводского брака, неправильной установки детали, отсутствия смазки, езды на высокой скорости по выбоинам или естественного износа трущихся деталей.

Важно! Особенно быстро внутренние и внешние шарниры равных угловых скоростей изнашиваются при повреждении пыльника. В этом случае из ШРУСа вытекает смазка, а вместо нее подшипники заполняются абразивными частицами песка и грязи.

Проверка шарниров выполняется в три этапа:

  • Полностью повернуть руль и попробовать медленно тронуться с места. Если при этом раздается хруст, необходимо менять «гранату». При этом звук исходит с той стороны, где имеется проблема.
  • Поднять авто на подъемнике или вывесить колесо, со стороны которого слышен хруст. Визуально проверить целостность пыльника и убедиться в отсутствии люфта, с силой покачав полуось рукой.
  • Вывесить оба колеса переднего моста и включить заднюю передачу. Хруст говорит о необходимости замены «гранат».

При обнаружении поломки детали необходимо заменить новыми.

Замена правого внутреннего ШРУСа на Шевроле Ниве (ВАЗ 2123)

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех, кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Выкручиваем болты крепления ушей.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

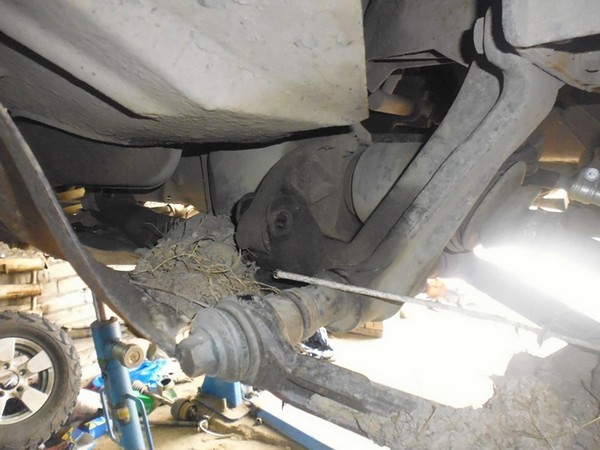

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Сборка в обратной последовательности. На место выкрученных шпилек отлично подходят длинные болты от шаровых.

Метки: внутренний ШРУС

Закрепленные

  • Cruze
  • Lacetti
  • Lanos
  • Niva

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Кузов и салон

Система вентиляции и кондиционирования

Запасные части и расходники

Задний и передний мост

Приводы передних колес

Хорошо (4 балла)

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

Для выполнения операций необходим инструмент

  • Раздвижные пассатижи
  • Отвертка плоская средняя
  • Молоток малый
  • Щипцы
  • Тиски
  • Выколотка из мягкого металла

Детали и расходники:

  • Стопорное кольцо
  • Пыльник внутреннего шарнира
  • Шарнир
  • Хомуты

Eсли во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Работу проводим при замене шарнира, его чехла и смазки.

1. Снимаем привод, как описано здесь.

2. Снимаем крышку подшипника корпуса внутреннего шарнира, как описано здесь.

3. Зажимаем вал привода в тиски с накладками губок из мягкого металла.

4. Сняв хомуты, сдвигаем чехол по валу.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

5. Поддеваем отверткой фиксатор и снимаем его.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

6. Помечаем взаимные положения корпуса, сепаратора и обоймы.

Любым доступным способом пометьте шарики и пазы обоймы, чтобы установить шарики на прежние места.

7. Снимаем корпус шарнира.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

8. Поддеваем отверткой шарики и вынимаем их.

9. Сдвигаем сепаратор.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

10. Выколоткой из мягкого металла сбиваем обойму.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

11. Снимаем сепаратор.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

12. Снимаем чехол шарнира.

2123 внутренний ШРУС и внутренний левый ШРУС ВАЗ-2123 "Шеви-Нива" замена (комплект) (корпоративный пакет LADA) 21230-2215057-86

13. Промываем корпус, сепаратор, обойму и шарики.

Следы коррозии, задиры и вмятины на дорожках не допускаются. В случае их обнаружения заменяем шарнир.

14. Собираем шарнир в обратной последовательности.

При сборке устанавливаем на вал новые стопорное кольцо. Наносим на вал тонкий слой новой смазки ШРУС-4 и надеваем на вал новый чехол.

15. Накладываем в шарнир 150 см3 смазки ШРУС-4.

16. Устанавливаем новые хомуты (перед затяжкой хомутов выпускаем избыток воздуха из чехла, поддев отверткой посадочный поясок чехла).
