Разборку переднего тормозного механизма на автомобиле Ваз 2121 и Нива 2131 выполняют для ремонта. Снимите суппорт, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Зафиксируйте механизм в тисках, предварительно очистив его от грязи и промыв чистым керосином.

• Далее выколоткой страгиваем с места фиксатор блока цилиндров.
• С одновременным утапливанием фиксатора, молотком с резиновым или пластиковым бойком, проталкиваем блок цилиндров по направляющим суппорта.
• После того, как цилиндр будет немного сдвинут по направляющим, вынимаем стержень.

• Окончательно выбиваем и снимаем блок цилиндров из суппорта.
• Плоскогубцами извлекаем со своего посадочного места фиксатор блока и его возвратную пружину.

• Сборку механизма проводим в обратной последовательности. Для удобства все фаски на новом блоке цилиндров и суппорте рекомендуется обработать мелко зернистым напильником.

На этом ремонтные работы по разборке переднего тормозного механизма на автомобиле Ваз 2121 и Нива 2131 завершены. Установку проведите в обратной последовательности.

Интернациональный Нива Клуб / International NIVA Club

• Список форумовАвто – ТехникаТехнический раздел Лада 4х4 НиваХодовая часть
• Поиск

• Ссылки

• Темы без ответов
• Активные темы
• Поиск

Вам потребуются: ключ «на 14», отвертка, пассатижи, бородок, молоток.

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, уста6 новленном на упоры. Снятие и установка показаны на примере правого суппорта, левый снимайте и уста6 навливайте аналогично. Левый и правый суппорты в сборе невзаимозаменяемы.

1. Снимите соответствующее переднее колесо.

2. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.

7. Отверткой утопите поршни.

8. Извлеките шплинт оси прижимного рычага.

9. Выньте ось Если из-за коррозии она сидит очень плотно, выбейте ее бородком.

10. Снимите нижний прижимной рычаг.

11. Выньте и осмотрите пружины прижимного рычага. Сломанные или потерявшие упругость пружины замените.

12. Снимите суппорт, при необходимости поддев его отверткой.

13. Для обратной установки подведите верхний направляющий скос суппорта под верхний прижимной рычаг, прижмите суппорт к колодкам, установите нижний прижимной рычаг, вставьте ось рычага головкой в сторону колеса и зашплинтуйте ее.

14. Присоедините тормозные шланги и прокачайте гидропривод тормозов (см. «Прокачка
гидропривода тормозной системы»).

Ранее я создавал тему по тормозам, на которую так и не получил дельных советов — www.drive2.ru/l/454464990473094080/
Сегодня все же настал тот день, когда я собрался с мыслями и решил все же перебрать полностью тормоза.
Эта часть касается передних тормозов, а именно переборке суппортов, замене резиновых и металлических трубок.
Писать буду поэтапно, может кому будет полезно))

Итак, джечим машину, ставим подпорки, снимаем колесо.
Вытаскиваем фиксатор верхней прижмной скобы суппорта и снимаем суппорт.
Нам необходимо выпрессовать поршни из корпуса суппорта. Я делаю это так: упираю суппорт в тормозной диск крайними поршнями так, чтоб центральному поршню ничего не мешало выйти. Буквально 3 качка педалью тормоза и поршень вышел.

Ключом на 14 откручиваем болты тормозных шлангов, снимаем суппорт. (В моем случае я не зажимал и не глушил тормозные трубки, тк предстояла их полная замена)
Два крайних поршня легко выпрессовать вот так:

Для легкой их экстракции лучше сразу надорвать резиновые манжеты

Осмотр поршней и цилиндров показал, что ничего фатального и страшного нет, задиры и следы ржавчины отсутствуют.

Промываем суппорт, достаем резинки из ремкомплекта. Я по советам на Д2 взял БРТ.
Замачиваем резинки в тормозной жидкости

Устанавливаем внутренние уплотнительные кольца, верхние манжеты надеваем на поршень

Смазываем поршни тормозной жидкостью и вставляем в цилиндры. Вставлять нужно от руки, никакие приспособы или монтировки не требуются

Когда поршень встал на свое место аккуратно заправляем юбки манжет в проточку на цилиндре

Меняем убогие штуцера прокачки 8мм на усиленные на 10мм

Приступаем к установки тормозных шлангов. Каждый шланг крепится болтом.
Между суппортом и шлангом, а так же шлангом и шляпкой болта необходимо установить медные шайбы.
Шайбы перед установкой я прокалил горелкой, дабы стали помягче

В записи по тормозам, что я озвучил выше, я писал, что в качестве передних колодок я выбрал хваленые на Д2 колодки Lada Sport.
Устанавливаем тормозные колодки и суппорт на место, предварительно смазав направляющие колодок и пальцы прижимных скоб смазкой для суппортов.

При установке металлических трубок вышел казус. Когда я в магазине покупал трубки, мне сказали что для комплекта не хватает только трубки от тройника до колдуна (что идет под днищем), я оплатил и взял пучок трубок, даже не посмотрев и не посчитав их.
В итоге при сборке оказалось, что 1 трубки не хватает.

Снимаем второй суппорт. Тут тоже все в порядке. Делаем аналогично первому.

Ставим новые металлические трубки (ох и намучался я с ними, ни одна не была загнута правильно, все пришлось перегибать)

Очень долго провозился с тройником. Так как трубку от тройника до колдуна я не нашел в продаже, то тройник обязательно нужно было снять не повредив штуцер и если трубки на передние суппорта я просто откусил, то трубку назад надо было открутить. И тут вышел чистой воды геморрой. Трубка никак не хотела сдаваться. Брызгал ее вд-40, грел горелкой — толку ноль. Пока крутил уже начали слизываться грани на штуцере.
Потратил очень много времени. В итоге вспомнил, что когда менял эти тройники на копейке то они даже от сильной затяжки лопались на части. Решено было его расколоть. Постучал по нему зубилом, это гад не раскололся, но трубка отошла и начала откручиваться))) Дабы не убить грани на штуцере в аналах гаража был найден спецключ для откручивания трубок и тройник все же был разьединен.

Пока ковырялся с тройником нечаянно снес трубку от бачка и обломил пластиковый штуцер на ГТЦ. Вроде как они есть отдельно в продаже, вот тлько не знаю будет ли толк в замене? На копейке я пробовал их менять, но они все равно выпадали, в итоге менял ГТЦ. На ниве кто-нибудь менял? Смысл есть? ГТЦ так то жалко, исправный он.

Кстати сделал для себя небольшое открытие))). Никогда не юзал такие перчатки

Нива 4×4 / Техника Нивы / Общетехнический раздел / Про суппорты и проблемы с ними

Нива 4×4 / Техника Нивы / Общетехнический раздел / Про суппорты и проблемы с ними

Нива 4×4 / Техника Нивы / Общетехнический раздел / Про суппорты и проблемы с ними

Оценка стоимости ремонта автомобиля

Узнайте стоимость кузовного ремонт вашего авто по фото — Пришлите фотографии поврежденных частей автомобиля удобным для вас способом: заполнив форму ниже или отправьте нам сообщение в What`s app, ВКонтакте и в течение пятндацати минут мастер произведет расчет.

Для оценки слесарного ремонт автомобиля просто укажите марку Вашего авто и укажите в комментарии необходимый ремонт или опишите проблему.

Разборка переднего тормозного механизма

Вывешиваем и снимаем переднее колесо.

Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов

Головкой «на 14» отворачиваем перепускной болт тормозного шланга одного контура.

Отводим шланг с перепускным болтом.

Штуцер шланга с двух сторон уплотнен медными шайбами

Аналогично отсоединяем тормозной шланг другого контура

Снимаем блок цилиндров с суппортом тормоза (см. Замена передних тормозных колодок).

Вынимаем тормозные колодки.

Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень.

Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.

Блок цилиндров и суппорт тормоза.

Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров

Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров

Сборку и установку переднего тормозного механизма проводим в обратной последовательности.

Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров. Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта.

Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.

Для снятия направляющей колодок снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. Замена передних тормозных колодок).

Головкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.

Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.

Ключом «на 17» отворачиваем нижний болт.

Верхний болт удобнее отвернуть головкой.

Снимаем передний кожух

Снимаем направляющую колодок.

Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы (см. Замена подшипников ступицы).

При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов определяют направляющие кронштейны.

Сборку проводим в обратной последовательности и прокачиваем тормозную систему (смотрим статью – «Прокачка тормозов»).

Всем привет!» Едем значит мы с тайги (с рыбалки) как всегда ни.ра не поймали, всё в норме подъезжаю к перекрёстку нажимаю резко на тормоза и всё колом встала машина (обычно подкатываешься, а тут колом) начал трогаться туго и руль жёстко тянет в право ! Что за фигня потом раз поехала вроде! Думал подшипники разогнался до 90 и накатом пустил пока не остановилась, потрогал ступицу холодная значит не подшипники ну тогда тормоза, заехали в город подъезжаю к светофору торможу резко и опять так же клинет правую сторону.
Решил посмотреть разобрал прочистил суппорт и поршеньки (были вообще в норме), промыл бочок для жидкости + поменял на всякий тормозные шланги (так как мужики сказали что и в шлангах может быть дело) ! и рем-комплект манжет суппорта

Делал 30 мин ! Пока полёт нормальный =_)

P/s Жидкость кстати была чёрного цвета, думаю она просто разъела манжеты, был лукойл, залили феликс!

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Модельный ряд Нива

2 Снятие и установка суппорта переднего тормозного механизма

Суппорт переднего тормозного механизма снимают для его замены или замены рабочих цилиндров и тормозного диска.

ПРИМЕЧАНИЯ
Работу удобнее выполнять на подъемнике. Можно выполнить ее на автомобиле, установленном на опоры.
Снятие и установка показаны на примере правого суппорта, левый снимайте и устанавливайте аналогично.

Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.

1. Снимите соответствующее колесо.

2. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.

3. Выверните два болта крепления коллектора.

ПРИМЕЧАНИЕ

Обратите внимание, под болтами установлены уплотнительные кольца. Замените сильно обжатое кольцо.

4. Выньте шплинт оси прижимного рычага.

5. Выньте ось. Если она из-за коррозии сидит плотно, выбейте ее выколоткой.

6. Снимите верхний прижимной рычаг.

ПРИМЕЧАНИЕ

Обратите внимание, в гнездах направляющей под прижимным рычагом находятся две пружины , не потеряйте их.

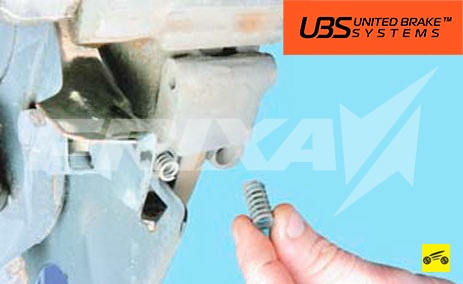

7. Выньте и осмотрите пружины прижимного рычага. Сломанные или потерявшие упругость пружины замените.

8. Подденьте отверткой и.

9. . снимите суппорт.

10. Для обратной установки подведите нижний направляющий скос суппорта под нижний прижимной рычаг, прижмите суппорт к колодкам, установите верхний прижимной рычаг, вставьте ось рычага головкой в сторону колеса и зашплинтуйте ее.

ПОЛЕЗНЫЙ СОВЕТ

Перед установкой оси прижимного рычага смажьте ее смазкой Литол-24 или графитной смазкой..

11. Присоедините коллектор и прокачайте гидропривод тормозов (смотри «8.4 Прокачка гидропривода тормозной системы»).

ПРИМЕЧАНИЕ
Левый и правый суппорты в сборе невзаимозаменяемы.

Разборку переднего тормозного механизма на автомобиле Ваз 2121 и Нива 2131 выполняют для ремонта. Снимите суппорт, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Зафиксируйте механизм в тисках, предварительно очистив его от грязи и промыв чистым керосином.

• Далее выколоткой страгиваем с места фиксатор блока цилиндров.
• С одновременным утапливанием фиксатора, молотком с резиновым или пластиковым бойком, проталкиваем блок цилиндров по направляющим суппорта.
• После того, как цилиндр будет немного сдвинут по направляющим, вынимаем стержень.

• Окончательно выбиваем и снимаем блок цилиндров из суппорта.
• Плоскогубцами извлекаем со своего посадочного места фиксатор блока и его возвратную пружину.

• Сборку механизма проводим в обратной последовательности. Для удобства все фаски на новом блоке цилиндров и суппорте рекомендуется обработать мелко зернистым напильником.

На этом ремонтные работы по разборке переднего тормозного механизма на автомобиле Ваз 2121 и Нива 2131 завершены. Установку проведите в обратной последовательности.

Передние тормозные суппорты от Самары на Ниву

Передние тормозные суппорты от Самары на Ниву

Сообщение mareo » 01 июл 2014, 21:47

Сразу после покупки нивы не понравились тормоза. При торможении тянуло влево, при отпускании педали уже вправо, а через несколько секунд был щелчок и машина начинала ехать ровно. Колодки были изношены криво и неравномерно. Конструкция мне не тоже не понравилась: два шланга на каждое колесо, отсутствие нормальных направляющих, громыхание на кочках. Решил не ремонтировать, а искать варианты замены, чтобы доступно, надежно, ремонтопригодно и бюджетно. Больше всего понравилась идея, найденная на сайте Самопрыгов. Никакого описания, только три фотографии. На фото был суппорт от Самары на нивовском кулаке и подпись, типа нужна только переходная пластина и два тормозных «Самарских» шланга, соединенных последовательно. Ну, думаю, раз все так просто, то надо сделать и себе. У знакомого механика выменял кенгурин со своей нивы на два б/у суппорта со сгоревшей девятки, а так же электровентилятор и минусовую клемму от неё же. Купил два ремкомплекта, перебрал и покрасил.

Потом холодными зимними вечерами ездил в гараж, пытался снять размеры и нарисовать чертеж. Сделал несколько макетов из ДВП и нарисовал таки жалкое подобие чертежа. Уже дома перерисовал и окультурил свои каракули. Конечно, можно было вырезать все по месту из подходящей железяки, но один знакомый добрый дядька предложил бесплатно вырезать девайс на лазере. Я отдал ему свои каракули для перевода в Autocad. Ох и материл он меня потом. В моём чертежике была куча косяков, но в конце-концов все удалось. Через некоторое время я получил заветные железки и тоже их покрасил.

Затем взял примерить два тормозных шланга от Самары и был разочарован. Длина была излишней, да и выглядело как-то колхозно.

Решил поискать что-нибудь более подходящее. Таким оказался задний тормозной шланг от Волги.

Чтобы его нормально установить, я разрезал резиновую втулочку от старого шланга и примотал на изоленту к новому.

К тому же пришлось сточить напильником грани в отверстии для фиксации соединения шланга с металлической трубкой.

Тормозные трубки решил подключить как на классике: Первая камера ГТЦ работает на перед, вторая на зад. Лишнее отверстие в ГТЦ закрыл обрезанным болтом крепления суппорта. Тройник заменил на соединительную муфту от Газели. Новые трубки не покупал, перегнул старые.
Как было.

Ещё расскажу пару нюансов. Так-как тормозной диск Самары по диаметру меньше нивовского, то, чтобы суппорт глубже сел на диск, скобу пришлось доработать болгаркой.

Когда я ещё рисовал чертеж, то обнаружил, что суппорт будет стоять не ровно, относительно тормозного диска. Иными словами, он имел смещение в сторону от колеса на 3 мм. Я, наивный, заказал вместе с переходными пластинами ещё две дистанционные толщиной 3 мм. Когда же я ставил готовые железки, то на левый кулак (с которого были сняты все размеры) все встало нормально. А вот на правом смещение оказалось 1 мм. Пришлось самому вырезать дистанционную пластинку 1 мм. Сейчас думаю, что с обоих сторон можно было бы обойтись широкими шайбами.

Переходную пластину к кулаку прикрутил на такие же болты, какими крепится суппорт, только немного длиннее. Применил самоконтрящиеся гайки.

При переборке суппортов применил специальную высокотемпературную смазку для направляющих (никаких графиток). Резинки снаружи обработал силиконовой смазкой. Посадочные места колодок, а так же их тыльные стороны обработал медной смазкой. Ещё пара фото.

Тормоза прокачались без проблем. Машина тормозит ровно, никуда не уводит, ничего не гремит. Кто-то скажет, что у нивы и родные тормоза нормальные. И что у них тоже все тормозит ровно, не уводит и не гремит. Вполне верю, что и родные тормоза можно довести до ума, но я выбрал другой путь и результатом доволен. Делал всё года два назад, мог что-нибудь забыть. Но надеюсь мой опыт кому-нибудь пригодится. На вопросы, по возможности, отвечу. Файлы Autocad есть. Как вставить пока не разобрался.
