Замена щеток генератора нива 2131

На двигателе карбюраторном ВАЗ-21213 устанавливается генератор типа 371.3701, на инжекторном двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

Генератор 371. 3701

Схема соединений генератора 371.3701

Генератор 9412. 3701

Техническая характеристика генератора 371.3701

Техническая характеристика генератора 9412.3701

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках. На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов. На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Контактные кольца генератора 9412.3701 уменьшенного диаметра – это снижает окружную скорость вращения и уменьшает износ щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения – неразборный, при выходе из строя его заменяют.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Проверка генератора

Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.

ГЕНЕРАТОР ДИЗЕЛЬНОЙ НИВЫ

Схема соединений генератора Valeo

1 — аккумуляторная батарея; 2 — генератор; 3 — комбинация приборов; 4 — электронный тахометр; 5 — резистор 50 Ом, 5 Вт; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — блок предохранителей; 8 — реле зажигания; 9 — блок управления АПС; 10 — выключатель зажигания

Ну как и планировал, решился на замену подшипников в гене.Критичности не было ещё, но был некоторый шум от генератора, поэтому решил не тянуть с этим.

Заказал заранее новые подшипники 62022RSH SKF и 63032RSH SKF. Из вариантов лучше не было.

Разбор генератора довольно прост, поэтому ничего сверхестественного.

Чтобы снять шкив, использовал хомут из ленты(троса). Ну и головка на 24. В тисках шкив нельзя зажимать, будет либо яйцом, либо лопнет)

Чтобы вынуть подшипник из корпуса(который 6303), вначале отверткой и молотком поправил внутри сплюснутые части корпуса, чтобы не мешало выходу. Ну а потом нашел подходящую втулку и ей выбил.

С вала чуть посложнее. Съемника не было, поэтому потихоньку подбивал отверткой и стамеской с двух сторон. Но так же всё разобралось без проблем.

Подшипники в целом живые, в большом был слышен шум от шариков и высохшая смазка.

В старых подшах стоит пластиковый сепаратор, в новых стоит железная обойма внутри. В новые добавил хорошей смазки заранее.Запрессовка и сбор в обратном порядке. Попутно проверил диодный мост, всё норм, сопротивление 650-670 на всех. Трехуровневый регулятор ещё имеет 70% щеток. Так что все ок.! Стоит обратить внимание, при установке диодного моста, под места где крепятся провода обмотки к диодам, обязательно должны быть шайбы из текстолита.

Так же, обновил на водительской двери ограничитель, а то дверь самозакрывается постоянно) От ларгуса не стал ставить, ибо дорого и толка по факту не больше чем от обычного. И цена 200р против 600 за шт.Для заказа 21230610608200 LADA

Собственно пока всё 😁Кстати, помпа Fenox пока бодро работает, люфта не обнаружено. Надеюсь послужит)

Недавно уже лазил в генератор, поменял регулятор, слегка отчистил от грязи. Но вот новая проблема- из под капота жуткий вой, не свист, прям отчетливый звук трения металла. Чисто на ощупь потрогал насос гура и генератор на заведенной машине, сразу стало понятно, звук идет от генератора.Покупать новый за 6к смысла нет, машина гоняет по грязи и лужам, надо окончательно добить этот. На просторах куча инфы как всё снять и разобрать.Вкратце, первое, что надо сделать еще на машине — открутить гайку шкива. Я сначала снял, а потом долго думал, как открутить эту гайку на 24 и чем зафиксировать шкив. В итоге, поставил гену отратно на машину, натянул ремень сильно, одел ключ на гайку шкива и ударил резко молотком по ключу, что создать ударное усилие. Всё открутилось без проблем. Далее, снимаем заднюю пластиковую крышку, регулятор, диодный мост.Осталось располовинить генератор. 4 болта по кругу, легкие удары молотком и задняя крышка отходит, аналогично- передняя. В руках у вас остается обмотка.Подшипника 2, задний малый у меня практически не прокручивался руками. Снимается он самым элементарным съемником, посажен легко.

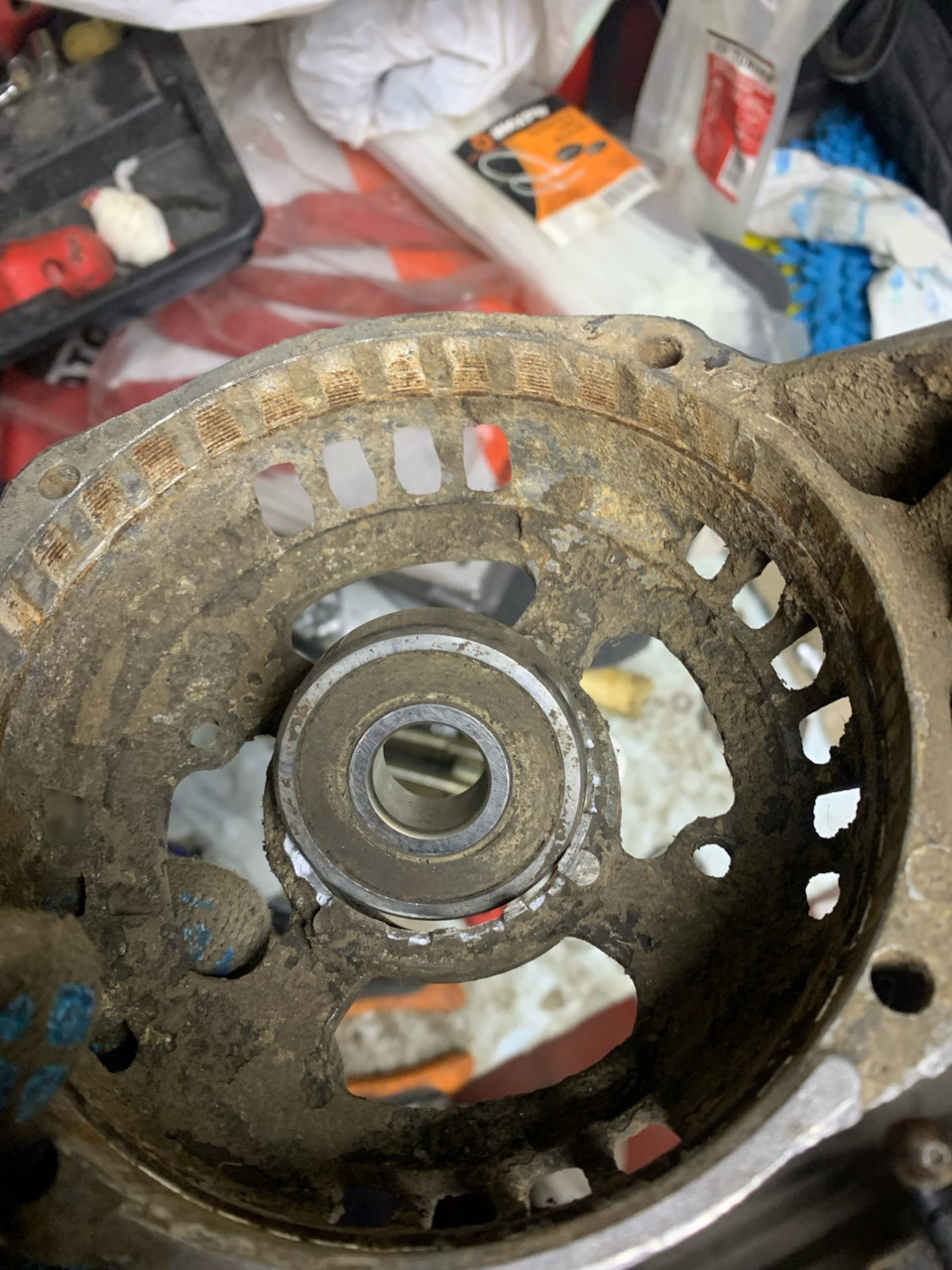

Второй же- впрессован в переднюю крышку и завальцован.В моем случае, мертв был только мелкий, но я решил менять их оба. Из-за обилия грязи в генераторе, не заметил вальцовку и пытался выбить так, в итоге он вышел, но с повреждениями.

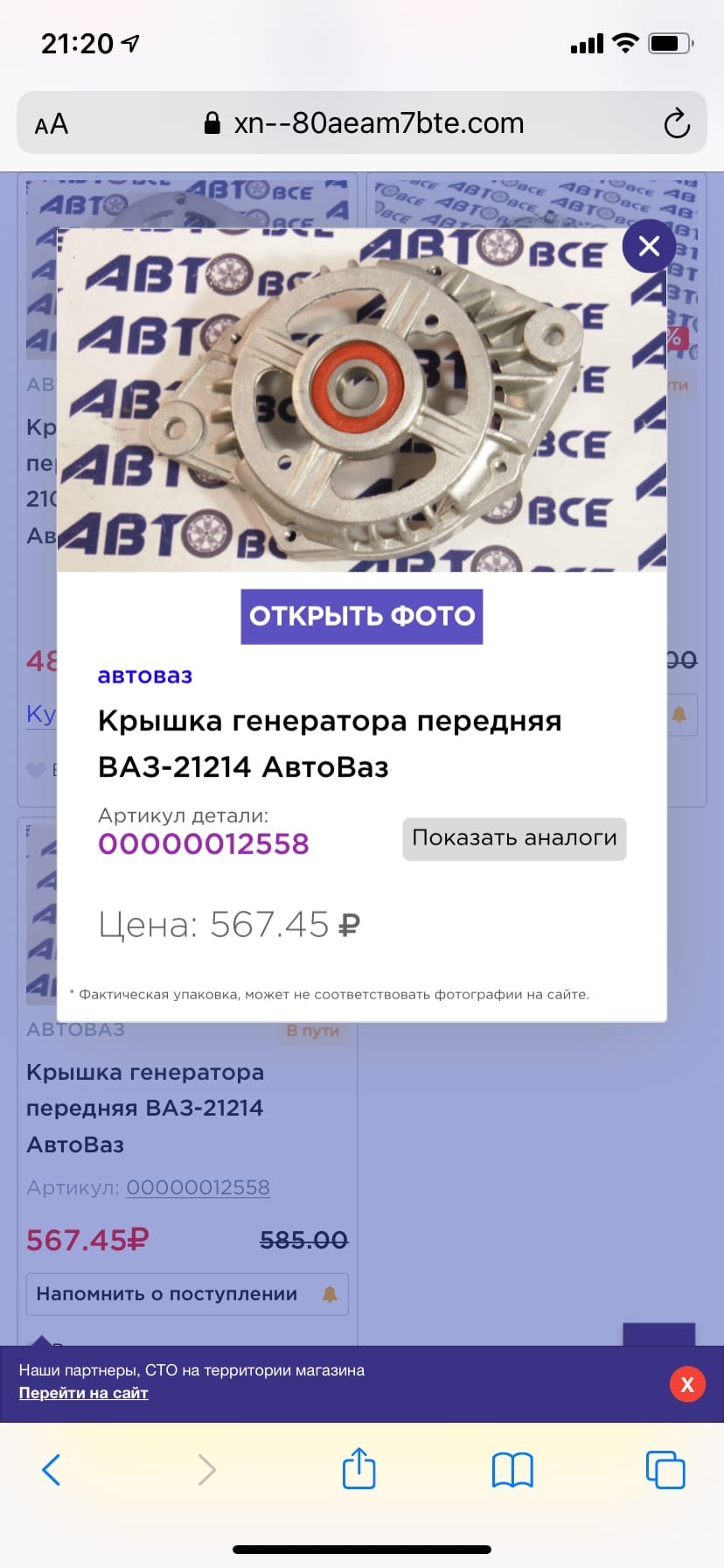

Изучив вопрос, понял, что меняется он с передней крышкой всборе. Есть варианты поменять чисто подшипник, потом кернить по кручу или посадить на герметик. Я купил крышку всборе, но потом принципиально решил проверить, как зайдет старый подшипник в старую крышку. В итоге, я его еле забил обратно, преднатяг там хороший Думаю, что он точно не вылетит и можно было обойтись чисто заменой подшипника. Но тут не те деньги, подшипник 200, с крышкой 500.

Задний напрессовывается на вал просто головкой на 16.Всё работает, заряд есть

Генератор – устройство переменного тока, у которого в процессе работы возникает электромагнитное возбуждение. Конструкция генератора имеет встроенный выпрямительный блок, оборудованные диодами, выполненными из кремния, а также электронным регулятором напряжения.

Таким образом, агрегат из механической энергии создает электрическую и подпитывает аккумулятор автомобиля, а также обеспечивает энергией его устройства и системы. Схема соединений генератора на Нива-2121, 21213, 21214 представлена на рисунке.

Характер неисправности

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

• ток – 80А;
• напряжение – 13,2 В,
• вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Способы замены

• Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
• Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Инструкция по замене

https://youtube.com/watch?v=dNnEP-pZziY%3Ffeature%3Doembed

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Отсутствие зарядки или некачественная зарядка аккумулятора – довольно распространенная неисправность, особенно на отечественных машинах. Результат: аварийное «прикуривание», постоянное использование пуско-зарядного устройства и, наконец, выход из строя практически новой батареи. В этой статье мы самостоятельно выясним, почему может пропасть зарядка на Ниве, и попробуем своими силами устранить проблему.

Как проверить, идет ли зарядка аккумулятора

Прежде чем искать неисправность в цепи заряда, необходимо выяснить, действительно ли эта самая недозарядка есть. Ведь проблема может быть:

• в цепях индикации заряда;
• в неисправном аккумуляторе.

Полезно! Для проверки используем вольтметр постоянного тока с пределом измерения 20 В или мультиметр (тестер). Подойдет как стрелочный, так и цифровой прибор. Точности обоих вполне будет достаточно.

Подключаем вольтметр или мультиметр, включенный в режим измерения постоянного напряжения на предел не ниже 20 В. Запускаем двигатель и поднимаем его обороты до 1 000 в минуту. Если вольтметр покажет напряжение в диапазоне 13.5-14.2 В, то зарядные цепи в порядке. Виной всему элементы индикации зарядки, вводящие нас в заблуждение, или аккумулятор.

В первом случае проверяем цепи контроля (их схемы и алгоритм проверки будут описаны ниже), во втором – тестируем АКБ, используя нагрузочную вилку.

Если напряжение выше положенного, то идет перезаряд, и опасности подвергаются как сама АКБ, так и электрические бортовые системы. Но о перезаряде мы сегодня говорить не будем, поскольку тема этой статьи – отсутствие заряда. Вот если напряжение ниже 13.5 В, то это наша проблема, ею мы и займемся.

Напряжение слишком низкое, похоже, зарядки нет вообще

Схема цепи заряда и типовые проблемы

Прежде чем выяснять, почему пропала зарядка на Ниве ВАЗ 2121, 21213, 21214 инжектор, 2131 и 2123 (она же LADA Niva и Нива Шевроле), разберемся с принципиальными схемами цепи зарядки этих моделей и принципом их работы. Иначе придется искать методом «тыка», а это плохой метод.

ВАЗ 2121

Начнем с самых старших, поскольку возраст надо уважать. Взглянем на схему ниже.

На схеме цифрами обозначены:

• – аккумуляторная батарея;
• – генератор со встроенным выпрямительным мостом;
• – реле-регулятор;
• – выключатель (замок) зажигания;
• – предохранители в монтажном блоке;
• – контрольная лампа отсутствия зарядки;
• – реле контрольной лампы.

При включении замка зажигания напряжение с аккумуляторной батареи через предохранитель и нормально замкнутые контакты реле-регулятора напряжения поступает на обмотку возбуждения генератора. Реле-регулятор пока не срабатывает, поскольку напряжение в бортовой сети ниже нормы для зарядки. Одновременно с этим через второй предохранитель это же напряжение подается на узел контроля зарядки АКБ, собранный на электромагнитном реле с нормально замкнутыми контактами.

Поскольку генератор пока ничего не вырабатывает, на его средней точке соединения обмоток ничего нет – все диоды выпрямителя заперты, она как бы висит в воздухе. В результате реле узла контроля тоже не срабатывает и лампа «нет зарядки» горит.

Теперь мы запускаем двигатель, генератор начинает вырабатывать напряжение, которое выпрямляется, заряжает АКБ и питает бортовую сеть. В это время в точке соединения обмоток, являющейся, по сути, нулевым проводом, устанавливается низкий потенциал относительно плюсового провода бортовой сети. Реле срабатывает и гасит контрольную лампу.

За уровнем напряжения с генератора следит реле-регулятор. Как только оно превысит критическое (14.2 В), сработает реле, его контакты разомкнутся и на обмотку возбуждения будет поступать пониженное напряжение, а значит, снизится и напряжение в бортовой сети. Станет ниже нормы (13.5 В), реле опять отпустит, и процесс повторится.

ВАЗ 21213, 21214, 2131, 2123

Теперь поговорим о других модификациях Нивы. Все четыре оставшиеся модификации автомобиля имеют одинаковую схему зарядки, изображенную на рисунке ниже.

Электрическая схема зарядки АКБ для Нива ВАЗ 21213, 21214, 2131, 2123 (Шевроле)

• – аккумуляторная батарея;
• – генератор со встроенным выпрямителем и реле-регулятором;
• – комбинация приборов;
• – резистор;
• – диодный ключ;
• – контрольная лампа отсутствия зарядки;
• – предохранитель в монтажном блоке;
• – реле зажигания;
• – замок зажигания.

Схемы очень похожи, но различия все же есть. При включении зажигания напряжение с АКБ подается на реле зажигания, и оно срабатывает. Это же напряжение через нормально замкнутые контакты реле поступает на узел контроля зарядки и с него на реле-регулятор как начальное подмагничивание обмотки возбуждения. Дополнительно 12 В с АКБ подается на тот же реле-регулятор, встроенный в генератор. При этом лампа контроля зарядки горит, поскольку второй ее вывод через открытый диод и сопротивление небольшого (51 Ом) сопротивления соединен с массой.

Запускаем двигатель, генератор вращается. Созданное им напряжение через развязывающие дополнительные диоды (слева по схеме) поступает на управляющий вывод реле-регулятора. Ориентируясь на это напряжение, реле-регулятор управляет генератором, изменяя величину тока в обмотке возбуждения в ту или иную сторону таким образом, чтобы напряжение в бортовой сети оставалось на необходимом уровне.

Важно! Это же напряжение подается на катод диода контроля зарядки. Он запирается, и лампочка гаснет.

Ну а теперь поговорим о типовых неисправностях цепей зарядки и начнем, конечно, с ложной тревоги, которую может поднять лампа контроля зарядки.

Контрольная лампа

Почему эта лампочка может гореть в то время, когда зарядка идет? В ВАЗ 21213 причина одна – не подается напряжение с дополнительных диодов на узел контроля. Виной этому может быть обрыв провода, идущий с 61 клеммы генератора на 6 клемму узла комбинации прибора или загрязнение соединительных колодок. Осматриваем соединения, прозваниваем провод.

В ВАЗ 2121 причин ненамного больше:

• неисправно реле контрольной лампы;
• не подается напряжение (минусовое) с генератора на реле контроля.

Снимаем реле, подаем на его обмотку 12 В с АКБ и проверяем, срабатывает ли оно и  отключаются ли контакты. Ну а проблемы с отсутствием минусового напряжения – все тот же обрыв провода, идущий от генератора к реле, или плохой контакт в колодках этой цепи. Вызваниваем, чистим клеммы.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Еще раз обращаем ваше внимание на то, что вышеперечисленные неисправности относятся к узлу контроля и никак не влияют на нормальную зарядку аккумуляторной батареи.

Растянулся или оборвался ремень

Ремень привода генератора и водяной помпы от вала двигателя рвется не особо часто, а вот растягивается регулярно. В результате он начинает проскальзывать на шкивах, генератор, особенно под нагрузкой (дальний свет плюс кондиционер и т. д.), не развивает нужных оборотов, и напряжение на его выходе падает. В результате АКБ недозаряжается, а может даже разряжаться, помогая «обессиленному» генератору и подпитывая бортовую сеть своей энергией.

Плохое натяжение ремня характеризуется падением напряжения бортовой сети и своеобразным свистом при резком увеличении оборотов, особенно в сырую погоду. Лечится проблема довольно просто. Находим болт крепления генератора на натяжной планке. Ослабляем его, при помощи монтировки сдвигаем генератор до нормального натяжения ремня и затягиваем болт.

Болт, фиксирующий натяжную планку генератора на Ниве

Полезно! Чрезмерно перетянутый ремень так же плохо, как и ослабленный. Он может порваться, оставив вас ночевать на дороге, и очень быстро снова растянется. Так что не стоит натягивать ремень «впрок». Сила натяжения его должна быть примерно такая, как указано на схеме ниже.

При нормальном натяжении ремня прогиб А под усилием 10 кгс должен быть в пределах 10-15 мм, а прогиб В – в пределах 12-17 мм

Проводка и соединения

Одно из самых слабых мест в схеме питания Нивы (да и любого другого автомобиля) – соединение силового провода с генератором. Устройство расположено низко и практически не защищено от воды и грязи. Даже если это соединение выглядит нормальным, имеет смысл его разобрать и осмотреть место контакта. Разбираем, осматриваем, при необходимости зачищаем, наносим токопроводящую смазку, собираем.

Наконечники силовых проводов явно требуют чистки

Следующее слабое место – соединение минусового провода АКБ с двигателем. Расположено оно не в самом удачном месте и постоянно в грязи. В результате соединение окисляется и хороший контакт пропадает. Делаем то же самое: разбираем, чистим, собираем.

Соединение минусового провода с массой на Ниве

Стоит также осмотреть наконечники на клеммах аккумуляторной батареи. Они могут быть окислены (белый налет) или болтаться. Чистим, наносим токопроводящую смазку, затягиваем.

Наконечник на клемме аккумуляторной батарее Шевроле просто лопнул

В остальном же проводка и соединения на Нивах ведут себя вполне корректно, но это не значит, что все это будет стоять вечно. Не ленимся, осматриваем соединения, провода. При необходимости прозваниваем.

Проблемы с генератором

Самая распространенная неисправность этого узла – выработка щеток. На начальном этапе она проявляется периодическими скачками напряжения. Признак: периодически моргает лампа контроля зарядки на панели приборов –  контрольной лампы зарядки АКБ, поскольку зарядка то есть, то ее нету.

На заметку! Нередко отказ щеток происходит с ходу без всяких миганий. Вчера все работало, сегодня генератор «не дышит».

На ВАЗ 2121 блок щеток крепится к генератору одним винтом и подключается к реле-регулятору при помощи ножевых клемм, состояние которых тоже очень желательно проверить.

Во всех остальных моделях автомобилей Нива щетки изготовлены одним блоком с реле-регулятором. Этот блок автолюбители, считающие себя круто “заваренными”, называют «шоколадка».

Блок реле-регулятора с щетками на генераторе ВАЗ 21213, 21214, 2131, 2123

Снимаем заднюю крышку генератора. Отсоединяем провода от щеток (ВАЗ 2121) и «шоколадки» (остальные модели) вынимаем блок и оцениваем состояние щеток. Они не должны быть подгоревшими, выкрошенными по краям и выступать из корпуса меньше, чем на 5 мм. Если что-то не в порядке – меняем.

Длина щеток, в принципе, еще терпима, но жить им осталось недолго

Следующая проблема – износ контактных колец ротора генератора. Такой болезнью страдают довольно «взрослые» автомобили. Снимаем заднюю крышку с генератора и внимательно осматриваем кольца.

На этом генераторе кольца изношены до предела

Если они в плохом состоянии, то меняем. Как заменить блок контактных колец, можно посмотреть на видео, размещенном ниже.

Замена блока контактных колец ротора генератора Нива

Следующая неисправность – выход из строя выпрямительных или дополнительных диодов. Для того чтобы их проверить, придется отключить все обмотки статора. Они соединяются с диодами при помощи наконечников под винт.

Эти винты нужно отвернуть, а наконечники снять

Отворачиваем, снимаем, прозваниваем каждый диод мультиметром, установленным в режим проверки диодов. В прямом включении прибор должен показать несколько сот Ом, в обратном – бесконечно большое сопротивление. Если это не так, меняем диоды. Поскольку полупроводники запрессованы в металлические пластины в виде двойной подковы, являющиеся радиаторами и токопроводами, то придется менять всю группу диодов вместе с «подковой». Дополнительные диоды можно менять по одному при помощи паяльника.

Проверка выпрямительных и дополнительных диодов при помощи мультиметра

Для проверки диодов достаточно отключить обмотки, дополнительные диоды отпаивать не нужно. Они не будут мешать прозвонке выпрямительных диодов и сами отлично прозвонятся.

Ну и последняя неисправность – обрыв или пробой обмоток статора или ротора. Снимаем щетки, отключаем обмотки и прозваниваем их омметром на предмет обрыва и замыкания на корпус. Кроме обрыва и замыкания на корпус, возможно межвитковое замыкание. Без специального оборудования обнаружить короткозамкнутый виток невозможно, поэтому придется ограничиться только оценкой сопротивления и отсутствием связи с корпусом генератора.

На видео, размещенном ниже, можно посмотреть, как производится проверка обмотки возбуждения при помощи звуковой прозвонки.

Прозвонка обмотки возбуждения генератора

Реле-регулятор

Поломка реле-регулятора – нечастое явление, но тем не менее оно встречается чаще, чем выход из строя диодного моста. Особенно если регулятор механический (ВАЗ 2121). При такой неисправности генератор может вообще не давать зарядку, а может выдавать очень высокое (до 16 В), что чревато серьезными последствиями: аккумулятор кипит, бортовые системы горят.

Как было отмечено выше, на Ниве ВАЗ 2121 регулятор расположен в моторном отсеке отдельно от генератора. Найти его несложно – такую коробочку ни с чем не спутаешь, и расположена она практически на виду.

Реле-регулятор в Ниве ВАЗ 2121 расположено в моторном отсеке

В остальных модификациях автомобиля Нива регулятор собран в один блок со щетками и расположен внутри генератора – об этом мы говорили совсем недавно (см. фото в разделе «Проблемы с генератором»). Можно ли как-нибудь проверить исправность этого узла, прежде чем тратиться на новый? Конечно, но для этого реле придется демонтировать. Еще нам понадобится 2 источника питания постоянного тока напряжением 12 В и 15-18 В.

В роли первого может выступать автомобильный аккумулятор, а второй можно легко собрать из той же автомобильной АКБ, подключив последовательно с ней дополнительный источник напряжением 3-5 В. Это может быть зарядное от мобильника, несколько пальчиковых батареек, соединенных последовательно, и т. д. Если у нас БП ноутбука на 19 В, то он подойдет как самостоятельный источник.

Еще нам понадобится автомобильная лампочка мощностью несколько ватт. К примеру, лампа габаритного света или указателя поворотов. Для проверки реле ВАЗ 2121 собираем следующую схему:

Методика проверки следующая. Подаем на реле 12 В. Лампа должна загореться. Увеличиваем напряжение до 15-18 В – лампа погаснет. Если она не загорается вообще, то транзисторный ключ регулятора в обрыве. Если горит при обоих напряжениях, то ключ пробит. В любом случае реле придется заменить. Методика проверки реле для остальных моделей Нива точно такая же, а схема подключения источника питания и лампы приведена ниже.

Схема для проверки реле-регулятора ВАЗ 21213, 21214, 2131, 2123

Вот мы и разобрали возможные причины, по которым на нашей ВАЗ 2121 (21213, 21214, 2131, 2123) нет зарядки. Теперь мы сможем решить подобную проблему самостоятельно. В этом нет ничего сложного.
