Замена лампы фары нива 21214

Lada 4х4 (ВАЗ-21214) : Снятие фары, замена лампы

Работу проводим на правой фаре, на левой фаре работа выполняется аналогично.

Снимаем облицовку радиатора (см. «Снятие облицовки радиатора», с. 281).

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Крестообразной отверткой ослабляем затяжку трех винтов крепления ободка оптического элемента к корпусу фары.

Поворачиваем ободок против часовой стрелки.

Лампа фары галогенная.

Не следует касаться ее стеклянной колбы пальцами, т.к. следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой тканью, смоченной в спирте.

Новую лампу Н4 устанавливаем в обратной последовательности.

Для снятия корпуса фары.

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары.

Снимаем корпус фары.

Устанавливаем корпус фары в обратной последовательности.

После установки фар регулируем направление пучка света фар (см. «Регулировка направления пучков света фар», с. 39).

Снятие и разборка фары, замена лампы

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. Снятие облицовки радиатора).

Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.

Установив фару на автомобиль в обратной последовательности, регулируем ее (см. Регулировка фар).

Автолюбители всегда желали усовершенствовать свой автомобиль, и это касается многих сфер, особенно освещения. Тюнинг фары на «ВАЗ-2121» не является исключением. Хорошая проходимость авто позволяет эксплуатировать её в тяжёлых условиях, где освещение крайне важно. С помощью довольно простых манипуляций с минимальными затратами средств можно значительно улучшить освещённость трассы.

Какие фары поставить на авто

У фары на «Ниву 21214» тюнинг может подразумевать замену лампочек, подфарников и других элементов освещения дороги в вечернее и ночное время. Конструкция электрической сети включает осветительные приборы для салона «ВАЗа-2121» и некоторых других компонентов. Фары важны не только в качестве освещающего устройства, они позволяют уведомить других участников движения о планируемом манёвре водителя. Проще говоря, качество освещения влияет на многие сферы передвижения, без них невозможно нормально ездить ночью.

Передние и задние фары на «Ниву» несколько отличаются по типу, их нужно подбирать индивидуально.

Чаще используются газоразрядные компоненты ключевых типов:

• вольфрамовые модели самые дешёвые, но они имеют низкую силу светового потока;
• галогенные или лампы накаливания. Они дешёвые и значительно чаще встречаются в автомобилях. Такие индикаторы света могут устанавливаться для дальнего и ближнего освещения дородного полотна;
• ксеноновые – современный и эффективный тип приборов.

Многие владельцы автомобилей ВАЗ 21214 «Нива» пытаются улучшить эффект, выдаваемый их ходовыми огнями (фарами)

Сейчас всё чаще встречаются фары на «Ниву» со светодиодными элементами, которые инкрустируются в конструкцию из хрусталя. Подобные модели применяются для передачи сигналов водителям и для освещения трассы. Согласно техническим характеристикам, светодиоды отличаются повышенной яркостью в сравнении с другими лампами, причём прирост эффективности отмечается на 300%. Дополнительно повышается плотность светового излучения на дороге. У фары «Нива-2121» тюнинг с помощью светодиодов может выполняться только для автомобилей с размером пазов на 7 дюймов.

В целом тюнинг фары на «Ниву» – это несложная процедура, которая проводится для большинства автомобилей, когда водитель устаёт от недостаточного освещения и попадает в ямы. Ситуация характерна для всех внедорожников производства России и СНГ. Учащение случаев модернизации оптики связано со значительным улучшением технических характеристик современных фонарей.

Владелец «Нивы-2121» или «Нивы-21213» может выбрать среди танковых, хрустальных и стандартных вариантов, всё зависит от суммы, предпочтений и целей.

На основании практики, фары на «Ниву-21213» тюнинг проводят чаще с помощью моделей производителя Wesem. Подобная оптика без труда устанавливается в пазы, вместо базовой лампочки. Она оптимально подходит для отечественных автомобилей 4х4, так как процесс монтажа занимает всего 10 минут, а освещение существенно улучшается. В зависимости от моделей автомобиля «Нива», тюнинг нужно проводить лампочками 12 или 24 В.

В отношении замены противотуманной фары «Нива-2121», также можно предпочесть модели от Wesem. Они отличаются чёткой границей освещаемого контура снизу и сверху. За счёт указанного полезного свойства значительно легче проводить подстройку и регулировку фары по ГОСТу. В процессе тестов установлено, что противотуманки не «бьют» в глаза водителей встречной полосы, а при включении одновременно с ближним светом, качество освещения ещё улучшается.

Практика показывает, что в среднем исходное состояние оптики на Ниве сохраняется в течение 1,5-3 лет

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

Если владелец не хочет останавливаться на установке танковых осветителей, можно дополнительно улучшить дизайн с помощью простого метода – наклеить на фонари плёнку для тонировки.

Метод весьма популярен, его можно выполнить в несколько этапов:

• После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
• Когда установка и регулировка завершены, нужно подключить их к системе питания.
• Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
• Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Рекомендована замена приборов освещения на аналогичные, но других производителей

В отношении монтажных работ противотуманных фар всё легко, нужно со стороны двери в области багажника открутить панели из пластика и отключить разъём. Изнутри будет представлен оптический элемент, его следует снять, для чего потребуется выкрутить пару гаек.

Теперь нужно заменить прибор, возможно, и линзу, а затем снова соединить все звенья цепи. Главное – установка должна быть правильной, чтобы не слепить встречные автомобили на дороге.

Поменять оптику на автомобиле можно с помощью 4 основных моделей фар, которые обеспечат долговременный эффект. Отечественные модели вроде «Автосвет» или «Освар» приведут лишь к небольшому улучшению.

При выборе стоит предпочесть:

• Hella. Отличается от классических образцов благодаря наличию повышенной прозрачности стекла и эффективного уплотнителя из резины. Тип цоколя – H4 для галогенок. В сети можно найти товар по артикулу 1A6 002 395-031;
• Bosch. Производитель предлагает подобную оптику, но немного отстаёт по уровню освещения светового пятна. Она практически не подвержена запотеванию и может устанавливаться в базовые фиксаторы без дополнительных доработок. В основном применяются галогенные лампы. Некоторым недостатком можно назвать высокую цену – 1,5–2 тыс. рублей за 1 штуку. Для поиска используйте код 0 301 600 107;
• DEPO. Обладает интересным дизайном и относится к хрустальным фарам. Отличается равномерным распределением уровня освещения благодаря наличию колпачка для отражения. Имеет достаточную устойчивость к воде и не подвержена запотеванию. Код для покупки 100-1124N-LD;
• Wessem. Модель имеет полную защиту от проникновения влаги и конденсата. Преимуществом является чёткий контур падения света, из-за чего легче регулировать установку.

Передняя оптика представлена 4 основными образцами, способными заменить старые фары на Ниве

Установка передних фар

Весь процесс займёт от силы 20 минут:

• Первоочередная задача при монтаже – снять предыдущие фары. Для выполнения нужно выкрутить 6 саморезов, которые держат радиаторную решётку.
• Открутить 3 винта, удерживающих блок с фарами.
• Изъять блок, к нему будет присоединено кольцо крепления, и отсоединить штекер с питанием.
• При покупке осветительного прибора нестандартных габаритов, придётся снимать весь корпус фары, который фиксируется с помощью 4 винтов. Затем отсоединить колодку изнутри капота.
• Теперь выполняется фиксация и регулировка фар с последующим монтажом.

При желании или необходимости купить под- или надфарники, следует присмотреться к моделям нового типа. Они отличаются от базовых моделей за счёт увеличения габаритов, повышения качества защиты от проникновения влаги и благодаря возможности выбора между белыми и желтоватыми вариантами.

Сегодня представлено несколько достойных замен:

• ДААЗ 21214-3712010, обладает ДХО и подходит для модифицированной версии 21214, а также «Урбан»;
• «Освар» ТН125 Л, но только старые варианты конструкции.

Практически во всех «Нивах», независимо от года выпуска, подфарники устанавливаются одинаково. Единственным нюансом в обновлённой версии является наличие вспомогательной клеммы на «минус».

Нюансы установки подфарников практически не зависят от года выпуска автомобиля, но стоит учесть, что обновленные изделия имеют дополнительный контакт «массы»

• Для изъятия потребуется достать патроны с установленными лампами.
• Открутить фиксаторы с пластиковыми «ушками».
• Достать корпус из предустановленного места.
• Выполнить модернизацию или тюнинг конструкции.
• Создать дополнительную «массу», она потребуется для поворотника.

К сожалению, без труда устанавливается только задняя фара в базовой комплектации, а остальные изделия практически всегда отличаются по размерам, обладают другим типом уплотнения или работают неожиданным образом.

При выборе стоит присмотреться к:

Установка задних фонарей

Для проведения монтажных работ следует:

• Надавить к себе на колодку с проводами и вынуть её.
• Выкрутить несколько гаек ключом 8 мм со стороны салона.
• Открутить ещё 3 болта снаружи.
• Теперь фонарь освобождён, его нужно несколько потянуть на себя.

Рекомендации

При выполнении работ следует придерживаться простых рекомендаций:

• при смене оптики нужно выполнять замену с обеих сторон, чтобы избежать неравномерного светового пятна;
• если болты где-либо не поддаются откручиванию, стоит обработать их антикоррозийным составом и оставить на 15 минут. Желательно использовать более надёжные инструменты с головками, чтобы не «слизывать» грани;
• все манипуляции стоит выполнять без сильного давления или рывка;
• во время работ следует избегать использования молотка и других тяжёлых инструментов;
• замену проводить только с отключенным питанием;
• работать следует в перчатках, чтобы не травмировать рук.

На автомобиле «Нива-21214» все осветительные приборы снимаются и устанавливаются довольно просто, с минимальным количеством дополнительных разборок. При аккуратном и спокойном монтаже и демонтаже проблем возникнуть не должно, всё можно выполнить самостоятельно.

В данной статье в кратком виде описана замена ламп на автомобиле. На более подробное описание по замене ламп каждого вида данны соответствующие ссылки.

При замене ламп используйте лампы, указанные в конце страницы, или (подробнее с фото) здесь.

Для замены ламп в переднем фонаре поверните патрон со стороны моторного отсека против часовой стрелки и снимите его, нажмите на перегоревшую лампу, поверните против часовой стрелки и выньте ее из патрона. (подробнее)

Перегоревшую лампу в боковом указателе поворота заменяйте после снятия патрона с лампой со стороны моторного отсека. (подробнее)

Для замены лампы в фаре отверните винты 1 (рис. 39) крепления декоративной облицовки 2 радиатора и снимите ее, ослабьте винты 3 крепления обода оптического элемента, поверните обод против часовой стрелки и снимите его. Выньте оптический элемент 4, снимите колодку, выведите из пазов усики пружинной защелки и извлеките лампу. (подробнее)

Чтобы заменить лампу в заднем фонаре, снимите с внутренней стороны багажного отделения пластмассовую заглушку, отсоедините колодку с гнезда 3 (рис. 40), сожмите фиксаторы 2 основания 1 и снимите ее в сборе с лампами. Затем нажмите на лампу, поверните ее против часовой стрелки и выньте ее из гнезда. (подробнее)

Для замены ламп в фонаре освещения номерного знака, необходимо с внутренней стороны накладки номерного знака надавить на крышку с надписью LADA 4×4 и аккуратно, преодолевая сопротивление пластмассовых защелок демонтировать ее. Затем через отверстия в накладке номерного знака отверните винты 1 (рис. 41) крепления фонаря, выньте его из гнезда и снимите рассеиватель 2. (подробнее)

Рис. 41. Фонарь освещения номерного знака

Чтобы заменить перегоревшую лампу 2 (рис. 42) в плафоне 1 освещения салона, аккуратно потяните его на себя. Плафон удерживается в выемке центральной стойки двумя пружинами 3. (подробнее)

Для замены контрольных ламп 1 (рис. 43) и ламп 2 освещения в комбинации приборов снимите щиток и отверните винты крепления за проушины 4. Затем потяните комбинацию приборов на себя и отсоедините пучки проводов от колодок 3. Лампу, подлежащую замене, поверните против часовой стрелки и выньте из гнезда. (подробнее)

Рис. 43 — Комбинация приборов

Лампы, применяемые на автомобиле

Передние фонари после 2009 г.в. незначительно отличаются от тех что установлены до 2009 г. Ниже показаны оба варианта, как по замене ламп, так и фонаря целиком.

Вариант после 2009 г.

. и поворачиваем патрон лампы указателя поворота против часовой стрелки.

Вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем её против часовой стрелки до упора.

..и вынимаем лампу из патрона.

Патрон лампы уплотняется резиновым кольцом. Если кольцо порвано, потрескалось или потеряло эластичность, заменяем его новым.

Устанавливаем новую лампу P21W переднего поворотника в обратной последовательности.

Аналогично заменяем лампу R5W габаритного света.

Для замены фонаря вынимаем оба патрона с лампами.

Крестообразной отверткой отворачиваем два самореза.

. и снимаем фонарь.

Устанавливаем фонарь в обратной последовательности.

Вариант до 2009 г.

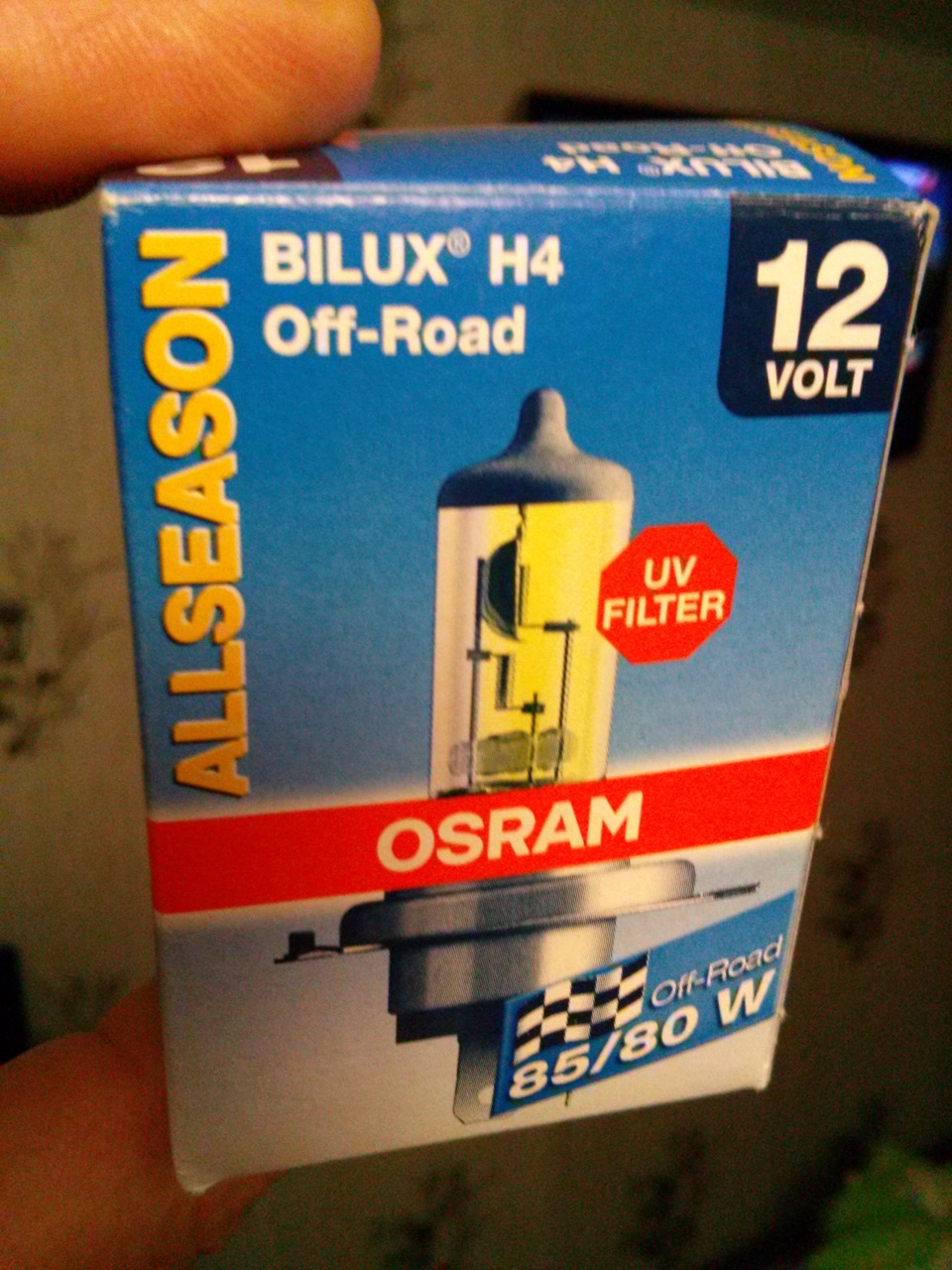

. Там же можно купить и OSRAM ALLSEASON super H4 12V 60/55 W P43t+30% они подешевле, но на форумах пишут, что они работают с перекалом и срок службы у них обычно раза в два меньше. Поэтому я выбрал лампы более высокой мощности. Открутил решетку радиатора, по бокам еще две защелки, одна открылась очень легко, вторая ну никак не хотела открываться, да и погода на улице была прохладная, в итоге я одну защелку все-таки сломал, но на винтах и одной защелке решетка держится нормуль. Сперва пытался отрегулировать фары регулировочными винтиками, левую фару (светила более-менее) совсем чуть-чуть приподнял — на один оборот винта. На правой фаре выкрутил винт до упора, но фара при этом все равно смотрела сильно вниз. Тогда пришлось использовать проставку из кончика пластикового колпачка от авторучки (см. фото), отрезал примерно 7-8мм

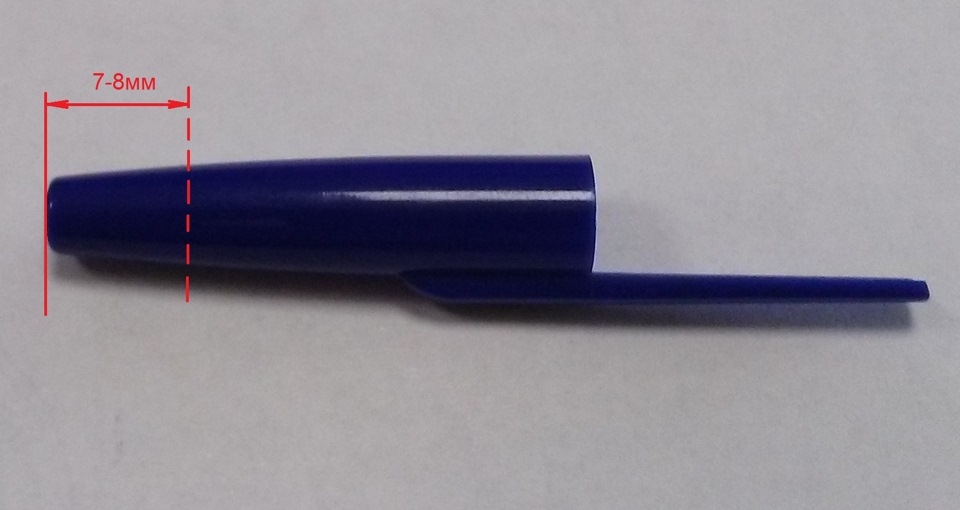

, одел на шарик толкателя гидрокорректора фар и прям точно попал — обе фары стали светить верхней гранью луча в одной плоскости. Покрутил гидрокорректор обе фары опускаются и подымаются в верхнем диапазоне более менее одинаково, хотя у правой фары общий ход меньше раза в 1,5-ра. Сам свет с новыми лампочками очень порадовал! Свет стал более ярким и желтоватым. Свет с желтоватым оттенком очень хорошо работает в туман, в дождь или снег, как раз то что надо! Стало лучше видно и на ближнем и на дальнем свете, причем луч стал и заметно шире. Галки света отчетливые, отъездил уже с этими лампами более месяца, ездил по области и пустым налегке и груженым с прицепом, мне все видно хорошо, а встречные ни разу мне не моргали, что безусловно меня очень радует! Батя в свою Ниву тоже сразу захотел такие же лампочки, как и у меня. Регулировать более точно свои фары я не стал, и так мне кажется получилось не плохо. Один из кустарных способов проверки подъехать сзади (обычно на светофоре) к жигулям/классика на расстоянии в 5 метров, верхняя граница ближнего света, должна быть не выше верхней границы заднего номерного знака, у меня сейчас около нижней границы номерного знака, но мне и этого уже достаточно. Теперь в темное время суток можно передвигатся более безопасно на приличной скорости (вплоть до 100 км/час) на дорогах с полным отсутствием разметки! В общем покупкой остался доволен, надеюсь лампочки светить будут довольно долго!

Лампы цена 450 за штуку + 215 рублей почтой пересыл итого около 1115 руб.

Подобная беда с треснувшей или разбитой оптикой может приключиться с каждым: от перепада температур, от внешнего удара и механического повреждения. Глупо владельцу «Нивы» предлагать не штурмовать водные или снежные преграды с включённым ближним светом фар, ведь это как раз родная стихия для наших автомашин. Вместо этого лучше научиться правильно и быстро менять светоотражающий элемент, тем более, что стоит он совсем недорого. На момент покупки, цена за оптику фары встала мне в 320 рублей, и она есть в наличие почти в каждом магазине (не обязательно специализированном). При покупке учтите только один нюанс: если заменить только один повреждённый элемент, а второй не трогать, то вполне вероятно, что они будут слегка отличаться друг от друга внешне. Так получилось и у меня, хотя фара бралась заводская и на ней стоят идентичные маркировки, но на новом элементе нет вертикальной декоративной полоски, которая бросается в глаза на старом. Но всё это конечно мелочи и если не всматриваться, то вряд ли удастся обнаружить различия. Для совсем уж эстетов можно заменить сразу две фары, тогда будет полное соответствие и успокоение.

Для работы нам понадобятся всего две отвертки (плоская и крестовая, хотя можно обойтись лишь хорошей крестовой), много света, тепла и хорошего настроения. Я так и вовсе проводил работу на мартовском морозе в районе «-5 градусов» и всё получилось, хотя приятного в таких условиях маловато. Итак, формально нашей задачей будет открутить 3 винта крепления оптики фары к её основанию, по крайней мере так сказал мне продавец. Воодушевленный, что замена столь элементарна, я предпринял попытку открутить их, но конечно же столкнулся с препятствием. Хоть эти винтики с трудом можно отыскать глазами с первого взгляда, но расположены они в глубине и под небольшим углом, поэтому выкручивать их мягко говоря неудобно. Второй ключевой момент — при детальном рассмотрении места с установленной фарой становится понятно, что нам мешает снять её пластиковая декоративная внешняя решётка радиатора, та что с логотипом «автоваза».

Поэтому последовательность работы по замене оптики фары выработалась следующая: сначала откручиваем внешнюю пластиковую решетку на трёх винтах сверху и снимаем (либо просто аккуратно отгибаем, этого будет достаточно) её, после чего получаем удобный доступ к месту крепления обоих фар. Нашему взору предстанут внешние металлические чашки, которые крепятся поверх непосредственной оптики фары. Вот эту чашку и необходимо открутить на трёх винтиках, а затем аккуратненько вынуть. И вот теперь мы наконец добрались до заветного оптического элемента — он посажен ещё на трёх винтах, но в отличие от крепления чашки — ИХ ВЫКРУЧИВАТЬ НЕ НУЖНО! Вместо этого можно заметить, что оптика своим основанием как бы «надевается» (через пазы) на эти винты и встаёт в своё конечное положение. Вот теперь, со знанием дела, необходимо аккуратно рукой надавить на элемент и провернуть его так, чтобы все головки винтиков вышли из пазов.

Следует учитывать, что посадочное основание для фары подвижно, скорее всего это гидрокорректор фар, регулирующий наклон и угол светового пучка ручкой из салона. Дабы не сбить текущее положение — работайте по возможности без усилия и нажима. Ну а дальше всё совсем элементарно: у нас в руках фара с лампочкой внутри. Остается вынуть лампочку путем отгибания фиксирующих металлических скоб (должно быть интуитивно понятно). Отогнули скобы, слегка повернули лампочку и вынули нашу оптику. Далее меняем её на новую и осуществляем сборку в обратной последовательности. А именно: «посадить» осторожно и без лишнего нажима фару, далее установить внешнюю чашку и надёжно затянуть соединения. После обратно в пазы вставляем пластиковую внешнюю решётку и тоже прикручиваем на место. Вот и весь процесс, ничего сложного. В качестве профилактики после этой процедуры стоит разве что проверить: не сбился ли угол наклона светового пучка и не светят ли фары в разнобой друг с другом.

Вот таким нехитрым способом осуществляется замена оптики передней фары на Ниве 21214-М. Надеюсь, что данный материал оказался полезен и упростит ремонт в случае вынужденной необходимости или собственного энтузиазма.
