Различные виды стапелей и подготовка к изготовлению простого устройства своими руками

Так как данное устройство весьма мощное, то во избежание несчастного случая во время осуществления кузовных работ необходимо обеспечить его надежное крепление на специально изготовленной раме. Стапель рамный является наиболее распространенным устройством при самостоятельном восстановлении кузовной геометрии.

Насчитывается три вида стапелей, при этом каждый может развивать усилие до десяти тонн, чего вполне достаточно для рихтовки практически любого кузова. Различают следующие виды стапелей:

• Рамный стапель. В его конструкции в обязательном порядке присутствует изготовленная из металла рама. При этом для фиксации автомобиля на ней необходимы специальные зажимы. Непосредственно деформируемый участок рихтуется при помощи цепи, заведенной на силовое устройство. Кроме того, для корректной работы подобного приспособления необходимо использовать подъемник.
• Платформенный стапель. Это рихтовочное приспособление более универсально и поэтому применимо для проведения более широкого круга работ по кузовному ремонту. Здесь все операции производятся на специальной платформе со смонтированной на ней системой зажимов и креплений.
• Напольный стапель. Это исключительно профессиональное устройство, которое перемещается по вделанным в пол гаражного бокса рельсам. Данный стапель позволяет производить даже ремонт грузовых машин, так как имеет надежную конструкцию и внушительные габариты.

Каждый из этих типов стапелей имеет свои преимущества и недостатки.

Как залить в гараже стапель

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Небольшой рамный стапель для кузовного ремонта достаточно просто сделать своими руками. Для этого понадобится швеллер из металла не менее 4 мм толщины. Из него нужно изготовить каркас, который будет больше размеров автомобиля примерно в 1,5-2 раза. Некоторые из них несложно реализовать и в гараже. Также как вариант, можно рассматривать приобретение б/у стапеля для кузовного ремонта. Некоторые мастерские расширяются или обновляют оборудование, продавая использованное ранее по вполне приемлемым ценам. В ниже показано, как выглядит один из вариантов самодельных стапелей.

События

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Чертежи и виды стапеля для кузовного ремонта, как сделать своими руками

Для ремонта кузова часто необходимы дорогостоящие материалы. Но деформация деталей не значит, что их нужно заменять. Можно восстановить геометрию кузова, обратившись в мастерскую. Но услуги работников придется оплачивать. А можно создать стапель, и отремонтировать машину самостоятельно.

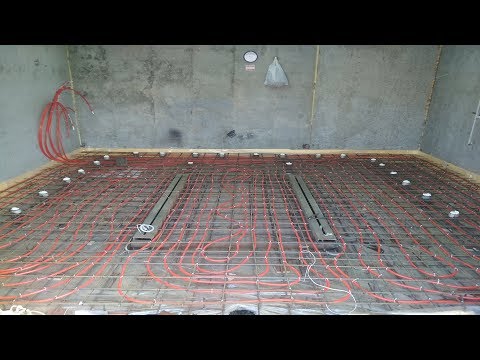

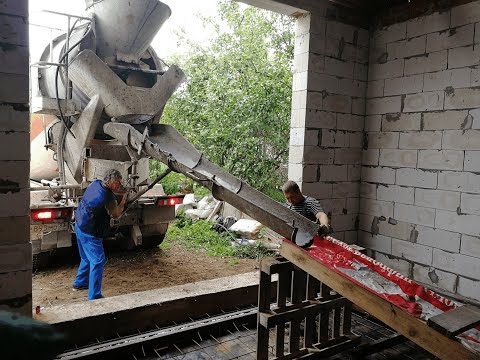

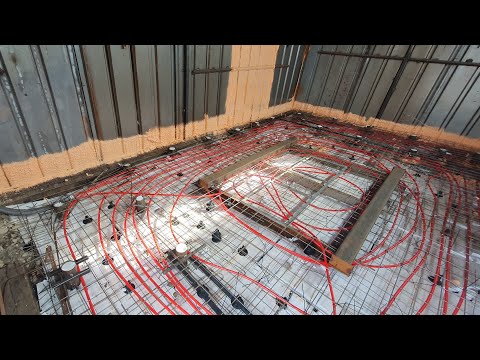

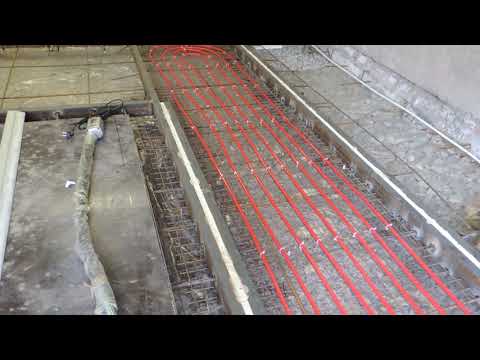

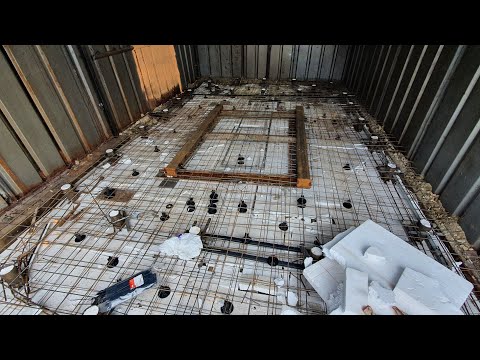

Постройка и заливка стапеля ( 1 часть)

У самодельных стапелей для ремонта кузова огромное количество преимуществ.

Делаем стапель для кузовного ремонта в гараже

Стапель для кузовного ремонта своими руками, не дорогой и эффективный. Как работает, цена

Напольный стапель для кузовных работ своими руками.

Привет друзья. Многие гаражные мастера, занимающиеся кузовным ремонтом, до сих пор мучаются, да и мучают битые ведра, которые попадают к ним на ремонт, старыми методами работы. А именно, если надо тянуть морду- фиксируем авто за жопу и вперед, тянем.

При этом все понимают, что это усилие распространяется и на те узлы, которым этого вообще ни надо и в результате где то мы лечим, а где то калечим. Пора уходить от этих методов и работать правильно. Этого от нас требует сегодняшний уровень жизни, а так же современные авто, развивающие до 200 км/ч, и до конца не восстановленная или нарушенная в ходе такого ремонта, геометрия может сказаться на управляемости такого авто, особенно на скоростях.Предлагаю вашему вниманию стапельную систему, которую может позволить себе практически любой мастер, при наличии желания и минимуме финансовых вложений. Но при этом человек поднимается в данном вопросе на совершенно другой уровень. Приятного просмотра. Будут вопросы, задавайте.

Так у нас на работе — в фундамент залит каркас с квадратными трубами по всему периметру, куда с нужной стороны вставляем балки и к ним и распорку между балками

Хорошая работа, хороший инструмент, но как здесь написали — дорого! Если конечно есть возможность взять металл на производстве, стройке и т.д. Оплатив только внезапное ослепление охраны, то да — копейки. На чермете 10,50р за кило принимают, продают деловой металл за три приёмные цены(у нас). плюсом пойдут снятие старого и заливка нового бетона.Это видео я смотрел у тебя, сбила с толку картинка перед видео.

50000? В каком месте? Я точно такой же себе в этом году делал 8000 вышло.

У меня 30000 ушло только на швеллер. Что можно сделать за 8000, не представляю.

Швелер из золота штоли у нас швелер копеечный

Ни разу не встречал копеечный швеллер. Да вообще, как дело доходит до каких либо поделок из металла, будь готов к нехилым финансовым затратам.

На стройку искал швеллер 14, цена сейчас 600р. за метр. Так что поделки из металла дорого обходятся.

Точно.нет не выполнимых задач.С помощью долота и топора. Можно ПИАНИНО срубить !Только долбешки до хрена ! ! !

А я бы в такую машину себя и свою семью не посадил бы! Безопасность превыше всего!

не факт, вы можете всю жизнь ездить и не знать)

Не могу не согласится! Все можно пропустить при осмотре авто. Но это только наш русский менталитет и попущение властей! продавать битую машину под видом «не бита не крашена».

А ещё когда женятся, сразу все справки от врачей на жену и ещё полная проверка целомудрия!)) Выходить замуж под видом «не целована» это тоже попущение властей!))

А власть то при чем?

Хорошо, пропишут что машина битая и что? Все сразу кинулись покупать новые авто, которые в автосалоне в 30% случаев имеют повреждения (травмы при погрузке — разгрузке, во время транспортировки) Понятно, что тоталы никто не будет восстанавливать по полной технологии — это будет дороже нового авто, но качество новых авто и так оставляет желать лучшего, и к тому же скоростной режим необходимо соблюдать, не знаю как в Тольяти, но у нас В Новосибе максималка на трассах 90 км/ч, а в основном стоят знаки 70. На 70-90 км/ч умататься «наглухо» можно но только в лоб, что означает нарушение правил обгона либо действие непреодолимой силы, в общем, «кому суждено быть повешенным — то не утонет», а погибнуть можно даже дома лежа на диване.

Вот именно про безопасность я и говорю! Над безопасностью водителей и пассажиров работало большое количество инженеров. Где-то усиливали кузов где-то ослобляли, и все для того что бы кузов правильно деформировался при дтп. После дтп где нужен штапель чтобы вытянуть машину деформация уже произошла и машина спасла своих пассажиров.

А вот как поведет себя такой восстановленный кузов при следующем дтп не известно. И даже при соблюдении всех правил и скоростного режима не один производитель в мире не гарантирует безопасность своих пассажиров в такой машине!

Так что Ваше, GRANDMASTA, сравнение с женой просто не уместно!

Очень даже уместно, жену тоже выбирают интуитивно, без циничных проверок на спец сто (например никто не требует пройти обследование у гениколога, венеролога, невролога, эндокринолога, окулиста и далее по списку). А на счет представительниц древнейшей профессии, то они сами очень тщательно заботятся о своем здоровье и являются самыми верными женами. К стати и, не мало замужних женщин работает в этом бизнесе.

Ну что вы несёте? Вы бы женились на бывшей проститутке?

девушке достаточно один раз перебрать на вписке и всё(слава в соц сетях обеспечена). осознано уходящие в профессию у них ведь на лбу не написано. мы не в средневековье живем, всем уже давно не девственницы попадаются. у вас до брака было несколько подруг, у вашей супруги мб то-же. ну а ам готовят бывает очень даже хорошо к продаже, да и вообще всё что рассказывает продавец нужно делить пополам. а то каждый второй говорит ( не бит, не крашен, ездила бабушка за пенсией раз в год( 100 метров до почты)) а там педали стерты до металла и в птс 101 хозяин был и готов поспорить каждому данный ам доставался с пробегом 120тыс км

Хм, зачем вы мне это написали? Мне сложно как то вывод сделать из вашего комментария.

начали с машин, продолжили про баб, закончим политикой, и раньше было лучше)

А чё на УАЗе не боишься? Не за себя, не за семью, не за свою, не за чужую. Чем твой «подготовленный» УАЗ безопаснее, не только для тебя, но и для окружающих. Менталитет не причём(жуликов везде хватает), а власти уже взялись за «переделки». Или мысль озвучил без оглядки?

Мой подготовленный уаз так же безопасен как камаз перед газелью! Не пытайтесь сравнивать рамную машину с пузотеркой! А что касается бампера на который вы дружно пытаетесь ткнуть меня носом, так родной бампер сделан из того же самого железа с той же самой толщиной 2мм. Так что это ни пузоторам ни пешеходам ни чем не поможет! И пузатерку мять будет не бампер а рама!А установка бампера ни в коем случае ни обусловленна безопасностью моей или окружающих. Установка такого рода обвеса обусловленно исключительно практичностью на бездорожье, а ни как в городе! И такая машина существует ни на каждый день а поездки выходного дня!

Ну да всё логично, рама против мяса. По сути ты сам себе противоречишь, начал за безопасность, закончил прочностью рамной конструкции. Если местами поменять, ты на КИА, а «инженер-гаражник» на подобном УАЗе? И где гарантия, что «инженер-гаражник» со сваркой на ТЫ и в ращётах не допустил ошибок. А так всё верно, гнутое железо надо менять.

Интересно, автор поста оценит наши-ваши старания в плане обсуждения его стапеля(штапель-ткань)? Это я к тому, что скорее всего я после этого комментария к теме больше не вернусь. В принципе во многом согласен, сам сейчас занимаюсь автомобилем, который вытянули «очумелые ручки», за шпаклевали и отдали клиенту. Тот, через некоторое время допустил небольшое дтп в результате которого всё «рукоделие» сложилось обратно. В итоге замена лонжерона, брызговика и т.д., целый список деталей. Ремонт не дешёвый, тем более повторно. Так, что просто мимо походил и увидел некоторые противоречия в комментариях. А в общем то мне учить, как кому то жить нет надобности. Удачи!

Я думаю нет!:)И Вам удачи!

Вот интересно, за свою безопасность вы опасаетесь, а на остальных всё равно? Это я к тому что Вы поставили себе железный бампер, лебёдку, усилили пороги профилем с толщиной 3мм, вместо 0,8мм. и стали опасны для легковушек и пешеходов в случае дтп и это типа нормально, а вот восстановленная машина-это страшное зло? Я не против внедорожного или иного полезного тюнинга, но не люблю двойных стандартов.И как человек через руки которого прошли сотни битых авто, некоторые собирались из двух, или менялись четвертью, могу уверено сказать-нормальная сварка и растяжка не влияет на последующую безопасность авто. Более того скажу, например себе никогда не куплю ваз украинской сборки-сварки, или дэу узбекской сборки-сварки, потому что их заводское качество зачастую хуже гаражного, а вот авто под восстановление и последующую эксплуатацию, или уже восстановленную(с возможностью осмотреть швы и провар) запросто. Просто большинство автовладельцев судит по нескольким историям(вычитанным в интернете или услышанных за рюмкой чая) и с дилетантской точки зрения.

Сегодня двутавр и швелер докупил))) — буду воплощать потихоньку в жизнь)))!

На ютубе, у Андрея Бищенкова тоже напольный стапель. Занимается профессионально. Восстанавливает любые повреждения) Вот там интересно смотреть.

Все виды стапелей имеют идентичный принцип действия. Для устранения деформации кузова, его фиксируют к одному или нескольким участкам, которые нуждаются в выправлении и рихтовке. Далее, мастер, используя вытяжное устройство, прикладывает усилие, и выправляет поврежденные части корпуса.

Простые стапели, предназначенные для ремонта кузова, оснащены одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.

Существует 4 вида устройств: напольные, подкатные, рамные и платформенные.

Подкатной стапель используют для кузовного ремонта автомобилей разного типа. Он оснащен приспособлениями, которые позволяют закрепить автомобиль без выполнения отбортовки порогов. Подкатные стапели удобно применять в условиях ограниченного пространства. Благодаря этому, приспособление используют в гаражных условиях.

Подкатное оборудование нельзя применять при возникновении перекосов и изменении кузовной геометрии.

Напольный стапель для кузовного ремонта своими руками – компактное и эффективное оборудование для восстановления корпуса авто в гараже или мастерской. Если нет нужды в использовании вытяжного механизма, тогда рельсы используют для других целей.

Рамный стапель относится к профессиональной разновидности вытяжных механизмов. Основное отличие от остальных видов, заключается в том, что рамные приспособления имеют сложную конструкцию.

Механизм вытяжки позволяет ремонтировать разные модели автомобилей. Машина фиксируется на раме, которая отличается высокой прочностью. С помощью направленного в разные стороны усилия, вытягивают кузовные деформации легкой и средней степени тяжести.

Чтобы сэкономить место в мастерской или гараже, а также облегчить процесс восстановления корпуса автомобиля, приобретают стенды для кузовного ремонта, оснащенные подъемником.

Платформенные

Платформенный стапель для кузовного ремонта является полноценным профессиональным оборудованием. Приспособления данного вида используют для выправки повреждений корпуса любых автомобилей, в том числе и рамных внедорожников.

Конструкция механизма для вытягивания, состоит из специальных рельс и въездного моста-основы. На нее машина заезжает самостоятельно, либо его туда втягивают, если автомобиль не на ходу. Платформа оснащена разными устройствами и крепежными механизмами, которые надежно закрепляют транспортное средство на стапеле.

Платформенные приспособления имеют гидравлические металлические стойки, лебедку, силовые и выдвижные блоки. Балки приспособления позволяют без усилий, перемещать тяжелые конструкции в любых направлениях. Платформенный рихтовочный стенд имеет телескопическую шкалу, с помощью которой проводят точные расчеты и измерения.

К недостаткам платформенного вытяжного механизма относят большие габариты и высокую стоимость оборудования. Оно используется в крупных сервисах технического обслуживания автомобилей.

Как изготовить стапель для кузовного ремонта самостоятельно в 4 этапа? Подробная инструкция

Речь идёт о приспособлении, используемом при выполнении работ по ремонту автомобильного кузова. Подобное оборудование позволяет исправлять его серьёзные повреждения, изменять размеры и конфигурацию некоторых элементов. Нужный результат достигается благодаря применению разнонаправленных усилий, воздействующих на хорошо закреплённую машину. Заводское оборудование стоит довольно дорого, стапель для кузовного ремонта своими руками изготовить гораздо дешевле.

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы Г, которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Инструкция по изготовлению

Самостоятельное изготовление стапеля экономит человеку деньги в 3-4 раза от рыночной стоимости оборудования, а используемые инструменты и в дальнейшем пригодятся для повседневных ремонтных работ в гараже.

Давайте поэтапно рассмотрим, как именно сделать стапель своими руками в домашних условиях.

Простой пуллер для споттера своими руками

Поиск/разработка чертежа

Каким образом добыть чертеж:

Напольный стапель – распространенный домашний тип оборудования среди автовладельцев, потому, разрабатывая чертеж самостоятельно, можно обратиться к коллегам по баранке и сделать замер с уже готового устройства.

Сбор материалов + инструментов

площадь гаражного помещения обязана быть в 4-7 раз больше, нежели площадь рабочей области стапеля. При установке гидравлики, разница в пространстве станет еще более заметной.

Теперь поговорим о наборе инструментов и сырья для изготовления стапеля. Большинство деталей имеются в гараже автомобилиста по умолчанию. Недостающие же можно взять в аренду или попросить на пару суток у друзей.

Большинство материалов реально найти на блошиных рынках для владельцев авто. Расходный материал в пунктах приема лома. Производя отбор, отбрасывайте ржавую сталь, ведь итоговая конструкция будет постоянно подвергаться громадному давлению транспортного средства, а это от 2 до 10+ тонн. Хотите качество? — соизвольте выложить чуть больше денег из личного кармана.

Сварки стальных труб при помощи центраторов и без

Пошаговое описание сборки стапеля собственными руками:

Собираем стапель своими руками, и проверяем его работоспособность

В процессе изготовления стапеля придется много работать со сварочным аппаратом, а потому, навыки обращения с оговоренным инструментом для человека, решившего произвести сборку собственноручно – обязательное условие. Пошаговая работа мастера расписана в таблице ниже.

В конце останется проверить стапель своими руками на практике. Заводим на него автомобиль, который нуждается в коррекции геометрии, и поочередно проверяем все функциональные узлы оборудования. Особо важно изучить прочность крепежей.

Для восстановления геометрии кузова после ДТП требуется стапель.Это специальная конструкция,которая позволяет вернуть первоначальный вид кузова и его размеры.

Не всем по карману покупка дорогих стапелей,в том числе и мне,поэтому сделал я его сам.Примерно таким же стапелем я пользовался когда работал на СТО,только называли мы его «Гусь»,по его подобию и смастерил.

Сделать такой стапель легко и стоимость его будет не высока.

Понадобится швеллер 12п -6 метров,чтобы сварить 3хметровую горизонтальную широкую коробку,и 3 метра для 1,5 метровой вертикальной части.Также приобретаем швеллер 10п- 6 метров для более узкой 3хметровой коробки,которая будет вставляться в широкую.

Швеллера сварил полуавтоматом сплошным швом.Болгаркой обработал швы и углы.

В широкой коробке проделал отверстия через каждые 30 см,на конце- через каждые 10 см.Отверстия сначала наметил и просверлил,после газовой горелкой вырезал до нужного размера.

Силовая стойка имеет широкое основание,которое я сделал из листовой стали 9 мм,её размер 48см х 52см. На основании делаю гребенку (размер 32 см х 50 см),в ней тоже делаются отверстия.

Мне понадобилось 3 дня и стапель был готов.

Работать на таком стапеле удобно,подходит для помещений с небольшой площадью.Забетонированный пол такому гусю не нужен.

Собирается и разбирается он быстро и просто,особых физических усилий для этого не потребуется.

Кузова автомобилей повреждаются по-разному,поэтому и работа бывает разной сложности.Такой стапель справляется с ударами средней сложности,которые в основном приезжают на ремонт и его хватает вполне, потому как сейчас никому не выгодно восстанавливать в «узел» завязанное авто.Конструкцию стапеля можно регулировать в зависимости от ремонта.

В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи. Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой. Что такое стапель для кузовного ремонта. Стапель – это специализированное оборудование, имеющее предназначение для полного восстановления основной рамы автомобиля, а также геометрии всего кузова.

Сделать стапель своими руками автовладельца обычно заставляет нестандартность конструкции принадлежащего ему гаража или же недостаток денежных средств для приобретения стандартных устройств, предназначенных для проведения работ по рихтовке кузова.

Непосредственным назначением стапеля является восстановление геометрии кузова, поврежденного в результате дорожно-транспортного происшествия. Стапель для кузовного ремонта позволяет приложить к нему усилия в несколько тонн, в результате чего происходит сжатие или же, наоборот, растягивание кузовной конструкции.

Всего бывает четыре вида конструкций, каждая из которых применяется в определённых условиях. Некоторые типы оборудования можно изготовить и самостоятельно. Как характеризуются применяемые сегодня стапели?

Подкатные

Отличаются возможностью использования для восстановления кузова самых различных автомобилей. Имеющиеся на стапеле приспособления позволяют зафиксировать автомобиль, не делая отбортовку порогов. Подкатное оборудование отличается компактностью, поэтому его можно применять в ограниченном пространстве — то есть имеет смысл сделать стапель для кузовного ремонта своими руками, чтобы установить его в гараже. Минус данного оборудования в том, что его нельзя применять при наличии перекосов и изменении геометрии кузова.

Напольные

Предполагает наличие рельса, по которому перемещаются выдвижные устройства. Такая конструкция помогает выполнять ремонт разной сложности, так как механизмы передвигаются в любую точку стапеля. Плюсы напольного оборудования:

• сравнительно небольшая стоимость;
• оперативная установка;
• малая занимаемая площадь;
• простота изготовления: можно сделать напольный стапель для кузовного ремонта своими руками;
• при необходимости можно убрать выдвижные устройства и использовать пол (рельсы находятся на одном с ним уровне) для размещения техники или иных целей.

Минус заключается в неудобстве проведения измерений отдельных элементов кузова и его общей геометрии.

Рамные

Здесь используется металлический каркас, на котором машина закрепляется посредством цепей. Несмотря на то, что такие стапели используются при выправлении не слишком сильных повреждений, конструктивно рамное оборудование более сложное. Фиксация кузова на нужной высоте и в требуемом положении осуществляется посредством зажимов, а деформированная часть выправляется цепями, подсоединёнными к силовому гидравлическому устройству.

Для упрощения подъёма авто рамные стапели зачастую используют совместно с подъёмниками ножничного типа. Преимущества данных конструкций:

• доступ к автомобильному днищу и различным элементам, расположенными внизу;
• возможность выполнения кузовных работ на разной высоте.

Рамные стапели не занимают много места, однако с их помощью нельзя выправлять серьёзные деформации, так как число вытяжных точек невелико. Поэтому такие конструкции имеет смысл применять в ходе рихтовки и иных несложных повреждений.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Гараж мечты. Стапель.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Для чего предназначен и принцип работы

Стапель – оборудование, необходимое для исправления погнувшегося кузова легкового автомобиля. Но, в зависимости от вида устройства, ремонтируются и крупногабаритные машины. Его цель – выпрямление и исправление.

Принцип работы в воздействии силы на надежно зафиксированную машину. Для этого используются цепи или другие устройства, которые позволяют вернуть необходимую геометрию кузова.

Самодельное оборудование

Создание самодельного стапеля для правки кузова позволит сэкономить деньги, так как они дорогие. При конструировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, или отыскать готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.

Изготовление передвижного стапеля

Чтобы самому сделать передвижное приспособление для правки кузова потребуется:

• Из профиля, толщиной более 4 мм, нужно создать раму, с размерами в два раза больше габаритов машины.
• Конструкция усиливается поперечинами и угловыми элементами. С помощью поперечин будет фиксироваться автомобиль. Также на них закрепляют вытяжные механизмы.
• Чтобы конструкция стала передвижной, к нижней части прикрепляют четыре колеса.
• Для получения возможности поднимания авто на раму, конструируют сходни. С одной стороны они будут иметь специальную заглушку, а с другой съемный участок, необходимый для выполнения подъема транспортного средства.
• Конструкцию оснащают слесарными тисками либо специальными зажимами. Они нужны для осуществления надежной фиксации машины.

Чтобы конструкция прослужила долго, ее покрывают слоем грунтовки и красят.

Изготовление стационарного стапеля

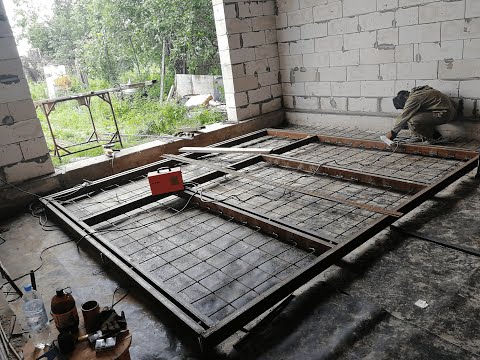

При конструировании рихтовочного стенда своими руками, швеллер бетонируют, а также усиливают поперечинами жесткой конструкции. Оптимальным материалом для создания стационара является металлический профиль с сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.

Далее по периметру рамы устанавливают четыре крепления, которые предназначены для тисков, зажимающих машину. Они двигаются перпендикулярно швеллеру, благодаря чему могут ремонтироваться повреждения любых размеров. Авто устанавливают на стенд для кузовного ремонта с помощью домкрата: сначала поднимают переднюю часть автомобиля, потом заднюю. В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи.

Чтобы облегчить процесс поднятия автомобиля, используют самодельный подъемник. Он делается с помощью лебедки и специальной платформы.

Инструменты и материалы для создания конструкции

Нам понадобятся следующие материалы и инструменты:

• Металлические профили.
• Удлиненные профили (нужны для стоек).
• Металлические уголки.
• Сварочный аппарат.
• Болты и гайки.
• Крепежные механизмы.
• Краска и грунтовка.
• Цепи и крюки.
• Гидравлическое оборудование.

• Краскопульт.
• Силовая стойка.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать. Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение.

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта.

Хорошо будет приготовить ее с возможностью смены высоты.

• Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
• Теперь приварить к профилю-основе уголки из металла.
• Приварить профиль (это будет стойкой). Он закрепляется болтами.
• Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

• Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
• В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
• Теперь делаются пороги. Они создаются из металлических уголков.
• Пороги устанавливаются на балки, закрепляются болтами.
• После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля.

Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

Стапель в гараже своими руками

Не многим под силу купить готовый, профессиональный стапель для вытягивания кузова авто. Но без него невозможно представить не одного серьезного ремонта. Так как прежде чем начинать восстанавливать автомобиль, после ДТП, в первую очередь нужно восстановить геометрию кузова и несущих частей, а уже потом браться за внешний вид автомобиля.

Стапельные работы можно с успехом проводить и на самодельном стапеле, но для этого нужно его сделать. И затратить не мало усилий для его постройки.

Принцип любого стапеля — это массивная рамная конструкция, с помощью которой можно зафиксировать автомобиль и при помощи лебедки или гидравлики потянуть деталь автомобиля в противоположную сторону от удара.

Для разовых работ роль стапеля могут выполнять любые массивные конструкции, вплоть до простого дерева. Но если ремонтных работ будет много, то для продуктивной работы понадобиться стационарный стапель.

Самый простой вариант, это стапель встроенный в пол гаража или бокса. Он всегда на одном месте, постановка на стапель автомобиля происходит быстрее и проще. А также при отсутствии стапельных работ, эту площадь можно занять другими работами.

Для встроенного стапеля необходимо сварить раму из металлического профиля или уголка, и залить конструкцию бетоном, таким образом это предаст дополнительную прочность всей конструкции. По периметру необходимо приварить проушины, чем их будет больше, тем будет удобнее тянуть части автомобиля. Фиксировать автомобиль можно также за эти проушины.

Вытяжка поврежденных частей автомобиля

Два последних вида стапелей чаще всего в обычных автомастерских не встречаются, поскольку это профессиональное оборудование. В таких приспособлениях используется сложнейшая база данных и измерительная техника. Но если вам необходимо в условиях своего гаража произвести ремонтные работы, вы можете создать несложный стапель своими руками.

Как один из вариантов небольшого самодельного стапеля для использования в гараже, ниже в видео от Бориса АвтоДока, где он подробно рассказывает о своей конструкции.

Стапель своими руками. Гараж мечты. Бетонный пол.

НАПОЛЬНЫЙ СТАПЕЛЬ И ПОКРАСОЧНАЯ В ГАРАЖЕ 2 в 1. ГАРАЖ МЕЧТЫ Я ИДУ К ТЕБЕ!!!!!Подробнее

ТЕПЛЫЙ СТАПЕЛЬ для КУЗОВНОГО РЕМОНТА в ГАРАЖЕ своими рукамиПодробнее

Стапель для кузовного ремонта своими руками. теплый пол. заливка бетона. Polynor. Приколы маляраПодробнее

Бетонный пол в гараже своими руками. По грунту. Армированный бетонный пол со стапелем и подъемником.Подробнее

стапель своми руками САМЫЙ ЛУЧШИЙ для гаражаПодробнее

Напольний стапель своїми руками —- Вектор)Подробнее

Стапель для кузовного ремонта своими руками, не дорогой и эффективный . Как работает, ценаПодробнее

План-схема и размеры напольного стапеляПодробнее

Бетонный пол в гараже. Покрытие бетонного пола. Чтобы бетонный пол не пылил.Подробнее

Гаражный лайв. Пол без пыли в Гараж мечты! Не как у Стилова! Покраска пола в гараже. Ремонт в гаражеПодробнее

Стапель, смотровая яма, подъёмная балка своими руками. Building berth for car body repair.Подробнее

Ремонт гаража / Гараж мечты своими рукамиПодробнее

Стапель своими руками. Изготовление железобетонного стапеля. Заливной стапель. Для кузовного ремонтаПодробнее

Стапель для кузовного ремонта своими руками. теплый пол. заливка бетона. Polynor . Кино 2Подробнее

Проверка

Для этого поставьте стапель под машину, требующую ремонта. Домкратами приподнимите одну сторону. Теперь при помощи регулировочных винтов подгоните лапы под пороги, опустите машину на зажимы и хорошо затяните их. И так с двумя остальными лапами. Домкраты можно убрать.

Изготовление простого рамного устройства

Рамный стапель своими руками изготовить проще всего, так как это наиболее простая и распространенная конструкция для непрофессионального использования. Для проведения кузовных работ в любом случае понадобится гидравлика, которую самостоятельно изготовить невозможно, поэтому изготовление стапеля ограничится лишь конструированием и монтажом рамы.

Так как эта деталь отвечает непосредственно за фиксацию автомобиля, необходимо тщательно подойти к ее монтажу. Для этого стоит заранее заготовить чертежи, их можно нарисовать самому при наличии такого опыта.

В качестве материала для рамы обычно используют металлический профиль. На нем крепится стойка с захватами, которые должны будут фиксировать пороги автомобиля. Пороги же, в свою очередь, свариваются из металлических уголков и на балки устанавливаются при помощи болтов.

После монтажа эти элементы укрепляются еще и при помощи сварки. Определение размеров металлопрофиля производится исходя из того, что минимальные размеры его сечения должны составлять 40х80 мм, а длины — 150 мм. Профиля таких размеров будет вполне достаточно для осуществления работ по рихтовке кузова большинства легковых машин.

Самодельный стапель требует изготовления стоек. Обычно для этого используется металлопрофиль сечением 20х40 мм, при этом их высота не должна быть меньше 25 см. На готовые стойки привариваются косынки, а вверху — уголки, захватывающие пороги автомобиля.

Как работает оборудование

Принцип работы у всех устройств одинаков. Чтобы восстановить геометрию кузова, его закрепляют на каком-либо одном или нескольких участках стапеля. Потом автослесарь посредством вытяжного устройства и прикладывая усилие с помощью гидравлических приспособлений, вытягивает деформированные элементы. Если сделан стапель в гараже своими руками, то это, как правило, несложная система, имеющая один вытяжной механизм. В заводском оборудовании их несколько.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением отростков от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Стапель своими руками в гараже

Самая нежеланная проблема для любого владельца автомобиля – деформация и повреждения кузова, вмятины, которые можно получить в ходе аварий. Стапель, сделанный своими руками, при правильном использовании, сможет помочь вернуть автомобилю его первоначальный заводской вид. Стапель в магазине стоит дорого. Многим водителям такая покупка будет не по карману. Стоит ли покупать стапель, если можно сделать конструкцию самому?

Самый простой способ выпрямления повреждённого участка с помощью цепи и специального рычага.

Напольный стапель для рихтовки и кузовного ремонта.

Векторная платформа – это продвинутый вариант, с помощью которого можно произвести ремонт любой сложности.

Будущий напольный стапель с ямой.

Напольный стапель, изготовленный из швеллера.

Использовались для ремонта кузова ГАЗ-21.

Из доступных металлических деталей можно собрать бюджетный стапель, который будет не хуже магазинного.

Не стоить экономить на болтах для креплений на стойках, иначе они не смогут выдержать нагрузки.

Данный стапель неоднократно использовался для рихтовки и ремонта различных кузовов.

Каркас рамы обязательно должен быть больше кузова автомобиля в 2-3 раза, а толщина металла не меньше 3 мм.
