Как подготовить ниву к бездорожью

Выбор автомобиля «Нива» обусловлен, как правило, оптимальным соотношением цены и потребительских качеств. Проходимость этого автомобиля чуть более высокая, если сравнивать с иномарками. Если даже такая проходимость не устраивает владельца, необходимо подготовить «Ниву» к бездорожью. При этом программа подготовки не должна содержать излишних затрат, но в то же время сохранять универсальность машины, не превращая ее в трактор.

Вам понадобится

  • Исходный автомобиль «Нива». Комплекты подготовки к бездорожью.

Инструкция

1

Установите специальный распредвал, смещающий пик крутящего момента в сторону низких оборотов. Это самый простой по исполнению и самый выгодный по финансовым соображениям способ немного увеличить крутящий момент и увеличить тягу «на низах». Заодно отшлифуйте впускные и выпускные каналы головки блока и впускной коллектор.

2

Загерметизируйте

воздушный

фильтр и установите шноркель для преодоления водных препятствий. Стандартный вентилятор снимите, вместо него установите двойной электровентилятор с принудительным управлением из салона. При преодолении глубокого брода его можно отключить, чтобы не залить водой систему зажигания. Саму систему зажигания оснастите дополнительной гидроизоляцией.

3

Установите колеса большего размера для увеличения клиренса. Практика показывает, что оптимальным размером является 235/75R15. При установке таких колес дорожный

просвет

возрастает до 245 мм. Колеса еще большего размера увеличат нагрузки на трансмиссию и уменьшат ее надежность.

4

Установите колесные

диски

размером 15 на 6 дюймов для получения возможности установить более широкие шины. Чтобы компенсировать массу более широких колес, диски следует

выбрать

кованые.

5

Установите главные пары с передаточным числом 4.7 вместо стандартного 3.9. Это даст некоторый запас тяги без существенных потерь динамичности и скорости. Промежуточный вариант – главные пары с числом 4.3 от ВАЗ-2101.

6

«Поднимите» подвеску для установки колес большего размера можно с помощью более длинных пружин спереди и проставок под пружины сзади.

7

Увеличьте колесные арки. Места среза укройте с помощью мягких расширителей крыльев.

8

Установите длинноходовые амортизаторы, чтобы увеличить ход подвески. Рекомендуются регулируемые амортизаторы, чтобы иметь возможность

настроить

подвеску под новые характеристики. Места крепления амортизаторов и передние лонжероны усильте.

9

Оснастите задний мост самоблокирующимся дифференциалом.

10

Проверьте и установите (если это необходимо) передние буксировочные проушины. А лучше – крюки. Сзади поставьте фаркоп.

11

Усилильте бампера, поместив внутрь стандартных трубу, профиль или швеллер. Усильте пороги. Установите кенгуринг.

12

Установите электролебедку с тяговым усилием 3-4 тонны. Поставить ее можно на передний бампер или внутрь багажника (если «Нива» готовится к соревнованиям, а не к дальним поездкам).

Полезный совет

Исходный автомобиль должен быть исправен и, по возможности, не сильно изношен.

Про угол продольной проходимости (рампы, переката)

Угол продольной проходимости — это максимальный угол, при котором машина может перейти со склона на горизонтальную часть эстакады, ничего не задевая днищем. Угол рампы (переката) — это максимальный угол, между касательными к передним и задним колесам и нижней точкой автомобиля.

Угол продольной проходимости напрямую зависит от показателя длины колесной базы. Автомобили с небольшой колесной базой и минимальными свесами обладают большим показателем угла продольной проходимости, что существенно облегчает их эксплуатацию.

Теперь о необходимых примочках

Сейчас стоит поговорить о том, какие же «прибамбасы» понадобятся Вам, осуществляя тюнинг нивы для бездорожья. Итак:

1. Начнем с мелочи — багажника. Вообще багажное отделение у нивы ужасно мелкое, так что либо нужен прицеп, либо цепляем багажник сверху. Ясно, что прицеп нам на бездорожье ни к чему. Поэтому просто устанавливаем на крышу дополнительный багажник. Совет: Устанавливайте багажник усиленный, с мощными креплениями как к крыше, так и к кузову. А еще можете лесенку добавить, тогда легче забираться будет.

2. Поскольку бездорожье предполагает и преодоление водных преград, то настоятельно рекомендую Вам сделать следующее:

  • воздушный фильтр полностью загерметизировать и вывести забор воздуха на крышу;
  • заменить заводской вентилятор на спаренные электрические. Их можно будет отключать из салона при пересечении брода;
  • конечно же, провести дополнительную гидроизоляцию системы зажигания.
А еще интересно:  Ступицы передние нерегулируемые Нива и Шевроле Нива с усиленной ступицей, двухрядным подшипником от грузовика "Ивеко" и дополнительными сальниками с АБС

3. Наконец, непременным атрибутом внедорожного тюнинга является лебедка. Вот, что я Вам скажу: очень часто вижу, как на машине установлена лебедка, но толку от этого никакого. Почему? Все очень просто. Некоторые устанавливают лебедку больше для «щегольства», чем для дела. Чтобы лебедка действительно выполняла свои функции на бездорожье, нужно сделать следующее:

  • обязательно приобрести качественное изделие. Не пожалейте на него денег;
  • желательно установить лебедку не только впереди, но и сзади. Тогда Вы спокойно сможете и подтягивать свою ниву вперед, когда это нужно, и вытягивать ее назад, если уж совсем серьезно засядете.

Тюнингованая Нива для бездорожья: установка лебедки

Улучшить хорошее

Вместе с тем, многие советские автомобилисты отказывались от Нивы из-за того, что в сравнении с Жигулями она была не слишком практичной – маленький багажник, тесный салон, да и залезать на заднее сиденье через небольшие боковые двери было не очень-то удобно. Возможно, именно поэтому уже в конце восьмидесятых на ВАЗе начали работать над модернизированным вариантом автомобиля, в котором особенности Нивы проявлялись бы не так ярко.

Первый важнейший параметр, который решили изменить конструкторы – колесная база. Её увеличение на 150 мм должно было как облегчить посадку-высадку задних пассажиров, так и увеличить пространство для ног. Кроме того, увеличение габаритной длины кузова должно было благоприятно отразиться и на объеме багажного отделения.

Уже в 1979 году был изготовлен опытный образец ВАЗ-2121У. Колесную базу удлинили интересным способом: разрезав кузов, в центральную часть вварили более широкую стойку, а длина передних дверей при этом осталась прежней. Конечно, машина выглядела немного непропорционально, но для «поисковых» работ и выявления отличий в поведении удлиненной Нивы такой вариант вполне подходил.

XM-1
Эскизы, по которым конструкторы удлиняли ВАЗ-2121Один из первых прототипов

Второе важное нововведение, которое должна была получить модернизированная машина – иная трансмиссия. Предполагалось, что вместо отдельной «раздатки» на обновленной Ниве появится КП, где и раздаточная коробка, и обычная будут совмещены в один агрегат. Это должно было благоприятно сказаться на комфорте – ведь чего греха таить, уровень вибраций и шумов у полноприводной Нивы был заметно выше, чем у обычных Жигулей.

На ВАЗе внимательно следили и за достижениями мирового автопрома. Ведь в то время на раллийных трассах как раз начала победоносно блистать Audi со своей полноприводной моделью Quattro.

росс

«Кваттра» отличалась от Нивы компоновкой, а также типами подвесок, выполненными по схеме McPherson как спереди, так и сзади. Именно МакФерсон должен был появиться на серийной «восьмерке», поэтому решение это принципиально вазовцам было отнюдь не в диковинку. Единственная сложность, которую предстояло решить – правильное совмещение постоянного полного привода Нивы с макферсоновскими стойками, которые, как известно, требуют наличия на кузове характерных «чашек».

В ходе работ по модернизации Нивы в Тольятти в заводских условиях решили проверить и жизнеспособность модификации 4х2, то есть заднеприводной Нивы, лишенной «раздатки», переднего моста и одного из карданов. Ведь как только ВАЗ-2121 появился в продаже, многие советские автомобилисты недоумевали по поводу того, что привод на передние колеса у этой машины выполнен неотключаемым.

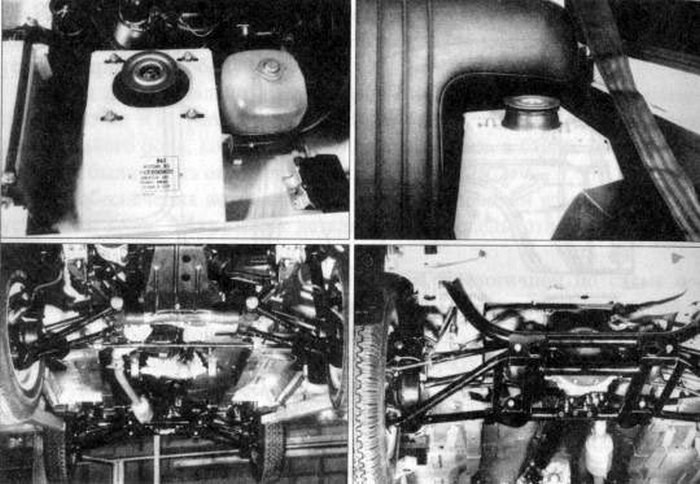

XM-3
lada_niva__limited_edition__3
После модернизации в Ниве должны были появиться независимые подвески со стойками типа МакФерсонПолный привод – в случае с Нивой он не только полный, но и постоянный

Разумеется, большинство конструкторов было против подобного «тюнинга», поскольку из-за короткой базы и развесовки лишенная ведущего «передка» машина становилась слишком «вертлявой» и неустойчивой. Да, снаряженная масса снижалась на несколько десятков килограммов, расход топлива уменьшался на 10-15%, но… при этом катастрофически ухудшалась проходимость, а еще на скользкой дороге заднеприводная Нива могла резко сорваться в неконтролируемый занос.

В ходе испытаний на заводе возникло несколько аварийных ситуаций, которые дали однозначный ответ: серийная Нива может быть только полноприводной. Правда, не так давно на ВАЗе вновь возвращались к этой теме и даже озвучивали возможность выпуска заднеприводной Нивы – но дело вновь ограничилось словами. И по всей видимости, к лучшему.

А еще интересно:  Устройство передней подвески ВАЗ-21213 Лада Нива, ВАЗ-21214 Нива

Работам по модернизации Нивы в тот период несколько мешала «восьмерка», на которую на заводе были брошены практически все силы, а со стороны министерства именно на эту модель выделялось финансирование, в то время как относительно доработок Нивы никаких официальных директив «сверху» не поступало.

Однако на заводе по итогам доработок планировали разработать и представить в Министерство техническое задание на обновленную Ниву уже в 1985 году, а годом позже по нему собирались изготовить опытные образцы. Таким образом, уже к концу восьмидесятых вторая версия Нивы теоретически могла встать на конвейер, что было бы весьма кстати с учетом того, что базовый ВАЗ-2121 выпускался с 1977 года.

Однако в ходе дальнейших работ был сделан довольно неутешительный вывод: основные недостатки модели 2121 за счет модернизации «малой кровью» победить не получится, поэтому необходима разработка нового автомобиля (с индексом 2123).

В этот момент, по сути, на ВАЗе и определились с тем, что наработки Нивы лягут в основу полноприводника следующего поколения, которым в начале двухтысячных и стала Нива с фамилией Chevrolet.

Ходовые макеты

Но в 1988 году никто на заводе и предположить не мог, что на решетке Нивы когда-то появится золотой крест. В то время там занимались испытаниями ходовых макетов с незатейливыми названиями ХМ-01 и ХМ-02, в ходе которых конструкторы занимались оценкой и доводкой шасси и рулевого управления. Сравнивали прототипы, разумеется, с обычной старушкой-Нивой.

Кроме широкой средней стойки, прототипы отличались бамперами и задней оптикой от ВАЗ-2107
Кроме широкой средней стойки, прототипы отличались бамперами и задней оптикой от ВАЗ-2107

Результаты оказались обнадеживающими: не сильно уступая ВАЗ-2121 в проходимости, ходовые макеты «улучшенной Нивы» по ездовым качествам и уровню комфорта были сравнимы даже с «восьмеркой», не говоря уже о Жигулях!

При этом улучшились не только устойчивость и управляемость, но и динамические качества – обгоны на загородном шоссе машине с 1,8-литровым двигателем давались значительно легче, чем обычной Ниве с мотором ВАЗ-2106 объемом 1,6 литра. Стало очевидно, что в любом случае рабочий объем двигателя новой модели необходимо будет увеличить.

Еще одно важное преимущество прототипов над серийной Нивой – «лёгкий руль», реализованный благодаря использованию реечного механизма оригинальной конструкции, усилия на котором были снижены на 60%. Фактически, по этому параметру прототипы были сравнимы с переднеприводной Самарой!

Правда, испытатели отмечали, что улучшение устойчивости, управляемости и плавности хода не прошло даром – крены по сравнению с «двадцать первой» увеличились, а на рулевое управление при движении в колее приходили ощутимые удары.

Передние и задняя независимые подвески ХМ-01 обеспечивали лучшую проходимость, ведь у машины просто не было характерного «чулка» заднего моста.

Удивительно, но практические испытания прототипов на тяжелом бездорожье (включая зимники) показали, что ХМ-01 по проходимости превосходит не только «старшую сестру» модели 2121, но и тяжелые внедорожники вроде отечественного УАЗа и американского Chevrolet Blazer, который также принимал участие в сравнительных заездах.

Испытания на дорогах с твердым покрытием позволили конструкторам понять, что необходимо изменить в настройках подвески и реечного рулевого управления, чтобы улучшить ходовые качества новой модели в сравнении с Нивой. Практически сразу специалисты ВАЗа пришли к выводу, что снизить уровень вибраций и ударов на рулевом колесе поможет установка демпфера и рулевого управления с гидравлическим усилителем.

Проверка внедорожного потенциала помогла и ответить на вопрос, какими должны быть лучшие универсальные шины для Нивы. Интересно, что на прототипах использовались очень необычные колеса – обточенные ступицы обычного диска Нивы с ободьями от УАЗа, на которые были установлены шины Я-288 размерности 185/80 R15 от микроавтобуса РАФ-2203.

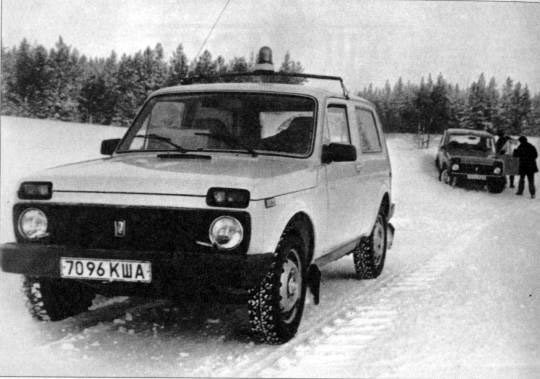

XM-6
XM-4

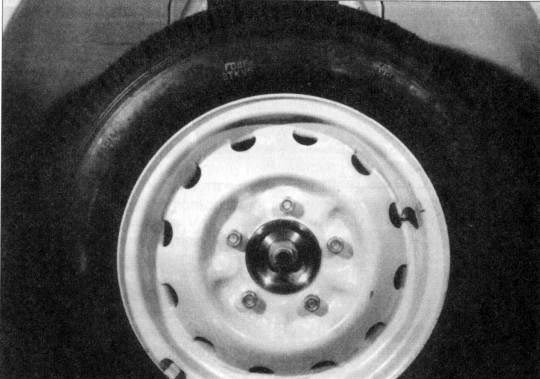

ХМ-01 отличался великолепной проходимостью – пожалуй, даже лучше обычной Нивы!Колесо прототипа: ступица Нивы, обод УАЗа и рафовская резина

Оказалось, что проходимость прототипов сильно зависит от давления в шинах: только при снижении параметра до 1,0 атмосферы с «обычных» 1,5-1,8 атмосфер шины переставали зарываться в сыпучий песок.

Прямая зависимость проходимости от рисунка протектора и состава смеси заставили конструкторов активизировать сотрудничество с НИИШП. Их результатом стали опытные шины Макет-4 размерности 195/70 R15. Именно «пятнадцатый диаметр» был утверждён для новой модели, поскольку узкие и высокие 16-дюймовые шины ВлИ-10 (не говоря уже о зубастых ВлИ-5) не обеспечивали требуемых параметров курсовой устойчивости и плавности хода.

А еще интересно:  Проходимость Нивы Ваз 2131 и ваз 2121. Видео испытаний

Впрочем, в период с 1988 по 1991 годы на ВАЗе совместно с НИИШП работали над разными размерностями шин для будущей модели 2123. В частности, рассматривался даже вариант колес 185/65 R15 – то есть, такой же размерности, как у современного Логана. Разумеется, на таких низкопрофильных шинах ХМ-01 сразу сильно потерял в дорожном просвете и смотрелся довольно несуразно.

XM-8

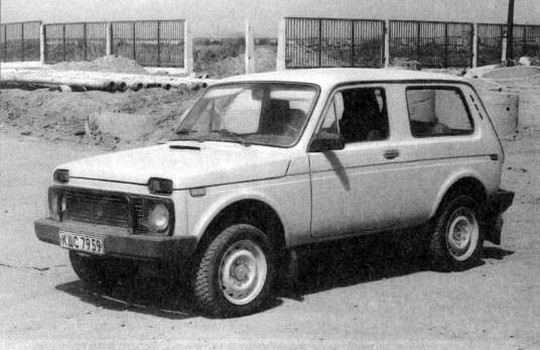

XM-711

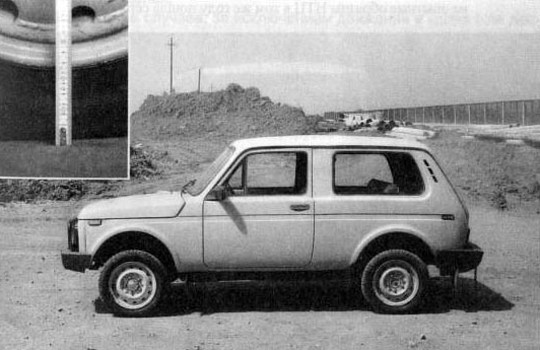

XM-722
На низком профиле прототип напоминал вариант с установкой волговских колес. Такое решение во времена СССР нередко практиковали доморощенные тюнеры

В ходе работы над прототипами конструкторы пытались найти новое место для запасного колеса, которое сначала хотели разместить снаружи кузова под полом багажника (как на Renault Duster). Однако в итоге «запаска» переехала на дверь задка, хотя это очень не нравилось некоторым тольяттинским дизайнерам.

Запасное колесо на прототипе установили под багажником. Обратите внимание на задние фонари – они от семёрки.
Запасное колесо на прототипе установили под багажником. Обратите внимание на задние фонари – они от семёрки

В ходе практических испытаний было выявлено, что применение схемы МакФерсон в задней подвеске является не слишком целесообразным, а размерность передних стоек требовала увеличения.

Свою работу выполнили

Ходовые макеты позволили ответить на важный вопрос – что же делать с обычной Нивой? Было решено, что наработки по прототипам ХМ-01/02 будут реализованы в рамках работы над моделью 2123, ну а в случае с ВАЗ-2121 решили ограничиться малой кровью – удлинить заднюю дверь до бампера, несколько осовременить интерьер и увеличить рабочий объем двигателя до 1,7-1,8 литра.

Перипетии девяностых годов, связанные с распадом СССР, не лучшим образом сказались на судьбе новых моделей. Если «двести тринадцатую», пусть и с задержками и осложнениями, все же в несколько этапов удалось запустить в серийное производство, то модель 2123 удалось полноценно освоить уже лишь в рамках СП с General Motors.

Принципиальные отличия прототипов от ВАЗ-2121:

  • двигатель объемом 1,8 л
  • реечный рулевой механизм
  • независимые подвески
  • схема тормозной системы
  • расположение запасного колеса
  • 15-дюймовые колеса

В статье использованы данные и изображения книг «Высокой мысли пламень» (тома 2 и 3, Тольятти, 2004-2008 гг.)

В итоге

Lada 4×4 является внедорожником малого класса с несущим кузовом. Трансмиссия с постоянным полным приводом, двухступенчатой раздаточной коробкой и блокируемым межосевым дифференциалом. Автомобиль ВАЗ 2121 имеет хорошие геометрические параметры проходимости за счёт большого дорожного просвета, небольших свесов кузова и сравнительно короткой 2,2-метровой колёсной базы. В результате автомобиль продемонстрировал уникальную для своего класса проходимость.

Пятидверный ВАЗ 2131 является менее проходимым из-за увеличенной колесной базы, но имеет ряд других преимущества: большой багажник, вместительный салон и устойчивость на трассе. Ознакомиться более детально с Lada 4×4 Урбан можете в видео обзоре.

Решили испытать Lada 4×4 по бездорожью? Начните доработку автомобиля с установки внедорожных шин.

Ключевые слова: лада 4х4 урбан | передняя подвеска 4х4 | задняя подвеска 4х4 | коробка передач 4х4 | шины 4х4
