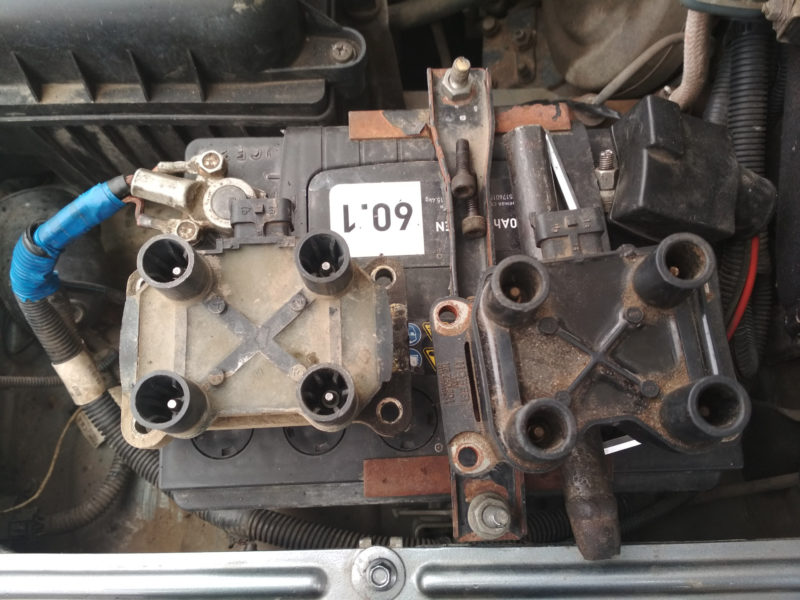

Схема модуля зажигания Шевроле Нива и подключение высоковольтных проводов ВАЗ 2123

Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.

Принцип действия

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Сам по себе модуль зажигания имеет четыре гнезда для подсоединения к ним высоковольтных проводов, которые уже потом идут прямо к свечам зажигания.

Импульсы в модуле возникают не хаотично, а парно, то есть на клеммах 1-4, а потом 2-3, это объясняется тем, что каждая из внутри расположенных катушек ответственна за действия двух цилиндров, ввиду парного возникновения искры.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка . Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков.

Случается, это из-за следующего:

• Работа автомобиля происходила при нерабочих ВВП (высоковольтных проводах — прим.).
• В двигателе были установлены свечи зажигания с неподходящими рабочими параметрами.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках

Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится.

Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

• Двигатель не способен легко набрать «рабочие» обороты.
• Холостой ход будет «плавать».
• Возможно «троение» двигателя.
• Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Обратите внимание, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости возможно добраться лишь до места её ремонта.

Порядок проверки

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов.

Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

• Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
• Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
• Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Заключение

Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена.

Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.

Модуль зажигания Шевроле Нива

Устройство представляет собой обособленный блок. Модуль в определенном порядке генерирует высоковольтные импульсы на свечи в цилиндрах, что и приводит к возгоранию горючего. Катушка Chevrolet Niva может быть различной конструкции. Точный тип устройства зависит от модификации машины.

На Шниве 2123 и ВАЗ 2121 устройства значительно отличаются. Здесь сказывается модификация силовой установки. В первом варианте – это карбюратор, вторая разновидность – инжектор.

Разновидности катушки зажигания Шнивы

На автомобилях типа ВАЗ 2123 до 2006 года выпуска монтировалась система, отвечающая только за искрообразование на свечах. По виду – обычная катушка зажигания. Посмотреть, как выглядит устройство можно на фото.

В более современных интерпретациях авто, где стоит инжектор, завод комплектует автомобили специальным модулем, управляемым с ЭБУ. Подобная система заметно лучше работает, способна снизить затраты топлива и стабилизировать поведение двигателя в критических условиях.

На фото представлена система зажигания нового образца.

Конструкция

Достаточно устаревшая модель модуля представляет собой индукционную катушку, своего рода реле. Устройство генерирует токи высокой силы и посылает их на свечу, что впоследствии приводит к появлению искры.

Внутри устройства присутствует две изолированные обмотки — высокая и низкая. Также здесь имеется металлический сердечник. Своеобразный трансформатор включается при замыкании низковольтной обмотки и намагничивается.

Схема модуля зажигания Шевроле Нива

Современные катушки функционально более сложный узел. Принцип работы проще, что показано на схеме.

На рисунке нумерация цилиндров представлена последовательно, фактически, выводы корпуса идут в шахматном порядке. Для удобства на новых изделиях маркировка наносится печатью возле самого вывода.

Распиновка катушки зажигания Шнивы

Расположение проводов и контактной группы на модулях разных фирм не отличается. Особенность продиктована конструкцией автомобиля. Если контактная группа будет иметь отличия – устройство не подойдет.

Где находится модуль зажигания Шнивы

В зависимости от года выпуска машины может располагаться:

• переборка между салоном и моторным отсеком;
• левое крыло автомобиля;
• блок двигателя;
• другие части машины.

С 2009 г на машинах монтируются современные системы воспламенения смеси. Информация актуальна и для авто, выпущенных после 2013 г.Симптомами нарушения работы модуля являются:

• Двигатель троит. Один или два цилиндра не работают или функционируют с перерывами, что приводит к значительному увеличению расхода топлива и снижению динамики. Также это можно определить по характерному звуку силовой установки.
• На холостых оборотах мотор плавает и работает не стабильно.
• При нажатии на педаль газа обороты растут не равномерно.
• Машина плохо заводится.

Как проверить модуль

Качественная и полная проверка катушки выполняется мультиметром. Обычно процедура выглядит так.

• Перед снятием устройства следует проверить все контакты на наличие окислений и повреждений. В отдельных случаях подобная манипуляция предотвращает ненужный ремонт.
• Последующая проверка выполняется только на снятом устройстве. От модуля отключаются все провода и коробка снимается.
• Далее потребуется прозвонить силовые выводы мультиметром. Прибор переводится в режим до 20 вольт. Минусовая клемма прозвонки подсоединяется к массе. Плюсовой полюс прислоняется к выводу D. Если элемент работает, показания прибора будут 12 Вольт.
• Далее перевести прибор на сопротивление и подключить к выводу С. Показатель прибора не должен превышать 1 Ом.
• На выводах А и В напряжение не должно превышать 0,3 Вольта.

На моделях Шнивы 2004 года, где используется 8 клапанов и классическое зажигание, схема тестирования будет отличаться.

Ремонт

Ввиду модульности конструкции устройство чрезвычайно проблематично поддается восстановлению. Также проблемой становится низкая эффективность работ. Меняется поврежденный элемент полностью.

Если установленная деталь вышла из строя – разгерметизация корпуса может спровоцировать попадание внутрь влаги.

Устаревшие катушки зажигания не рекомендуется ремонтировать. Устройство залито изолирующим составом по типу эпоксидной смолы.

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

• Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
• Исключение попадания пыли и влаги.
• Удобство обслуживания.

Замена места расположения блока выглядит так.

• гаечным ключом откручивается корпус детали от посадочного места;
• далее можно снять сам модуль;
• выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
• закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Порядок подключения свечей

Элементы воспламенения подключаются к модулю в последовательности работы поршневой группы. Стандартным тактом считается 1-3-2-4.

Для удобства работы и исключения ошибок при подключении, вывода высоковольтных проводов на блоке пронумерованы.

Стоимость оригинальной запчасти Бош колеблется от 2000 до 2500 рублей. Также можно найти аналог модуля по цене 1000-1500 руб.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Схема расположения проводов Шевроле Нива

Электрооборудование Шевроле Нива не отличается от предшественников. Схемы проводов легко можно найти в интернете и провести ремонтные работы. Но для человека без опыта разобраться в них очень сложно, особенно если не знать, в каком именно жгуте находится нужный кабель, и куда он идет.

В этой статье мы поговорим именно о направлении и соединении жил питания, отметим их расположение на картинках. Так вы сможете легко найти провод, который обозначен на схеме, быстро его перепаять или удлинить.

Всю электропроводку автомобиля можно разделить на три части: жгуты моторного отсека, панели приборов и дверей (задние).

Схемы проводов

Запуск, питание и контроль работы двигателя в моторном отсеке обеспечивают два жгута: системы зажигания и соединения аккумулятора (АКБ)+стартер.

Есть и третья жила, идущая под капотом. Она отвечает за внешнее освещение и звуковой сигнал, соединяется с датчиками и панелью приборов.

На эти три жгута приходится больше половины всех проводов в электропроводке Нива Шевроле.

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

На рисунках представлена схема автомобиля до рестайлинга (2009 г.). У более новых моделей изменилось только направление жгутов – последовательность и схема соединения остались прежней.

Передний жгут схемы проводов

Эта магистраль устроена проще – она отвечает за работу внешних приборов и датчиков. Жгут выходит из кузова и делится на две жилы:

• Левая соединяется с «плюсом» АКБ, генератором и отдает провода к левым фарам, звуковому сигналу, датчику температуры на улице.
• Правая жила идет к электродвигателю очистителя, датчику уровня тормозной жидкости, подкапотной кнопке и лампе, омывателю лобового стекла и правым фарам.

Схема переднего жгута обозначена на рисунке ниже, жила отмечена красным цветом.

Соединение АКБ и стартера

Особенность этого жгута в том, что он запускает двигатель, связывает АКБ и стартер через замок зажигания. Жила соединяется с (со):

• клеммами АКБ;
• «массой» двигателя;
• стартером.

Жгут проходит рядом с верхними жилами «косы», он обозначен на рисунке зеленым цветом.

Жгут панели приборов

Он соединяет все приборы, которые расположены на панели, обеспечивает их работу и освещение. Также он отдает провода к радиатору отопителя, лампе перчаточного ящика и его кнопке, прикуривателю, магнитоле, клавишам включения фонарей.

На рисунке обратите внимание на вид А и Б, на которых обозначена схема проводов возле рулевой колонки, идущих к блоку с предохранителями.

В жиле есть провода «плюс» и «минус». Для ее замены придется разобрать всю приборную панель.

Ошибиться при подключении разъемов невозможно, у каждого из них свои размеры и форма штекеров.

Жгуты дверей

В салоне проходят жилы, соединяющиеся с проводкой дверей. Они обеспечивают работу стеклоподъемников, динамиков, сигнализации, обогрева заднего стекла и т.д. У каждой магистрали есть розетка, благодаря которой дверь можно легко снять и поставить на место.

Отметим некоторые особенности:

• в каждом жгуте есть жилы, идущие к модератору центрального замка, в более совершенных моделях у задних дверей есть провода плафона освещения салона и редуктора стеклоподъемника;
• жгут двери водителя идет к кнопкам двух стеклоподъемников своей и пассажирской;
• в передних дверях идут жилы к динамикам, которые в них находятся;
• жгут задней двери – один из самых сложных – он включает провода обогрева стекла, редуктора стеклоочистителя и омывателя, заднего стоп-сигнала, провода центрального замка и «массы».

Схемы жгутов дверей вы можете посмотреть на картинке. Все они берут начало от заднего жгута, который идет к задним фонарям.

Модуль зажигания Нивы

Вступление

Для образование искры в автомобилях Нива используется модуль зажигания. Более старые Нивы оснащались трамблером, данная деталь не внушала надежности и требовала особого внимания и частой ревизии. С переходом Нивы на инжекторные двигателя, необходимость в трамблере отпала, а его заменил более надежный модуль зажигания.

В данной статье речь пойдет о модуле зажигания автомобиля Нива, а именно о способах его проверки, признаках неисправности и многом другом. Изучив данную статью, Вы с легкостью сможете найти поломку в автомобиле связанную с МЗ.

Нива Шевроле и Нива ВАЗ

Несмотря на разные происхождения автомобилей в них все же имеются общие взаимозаменяемые детали. Например, модуль зажигания между данными авто одинаковый и способы его проверки тоже одинаковые.

Назначение и конструкция детали

Назначение данного датчика одно – подача надежной искры в камеру сгорания автомобиля через высоковольтные провода и свечу. Если быть точнее модуль зажигания подает не искру, а лишь напряжение необходимое для образования искры на свече.

Конструкция детали выполняется из термостойкого пластика, в который помещены две катушки. Каждая из катушек отвечает за работу двух цилиндров. Катушки имеют первичную и вторичную обмотки, в которых генерируется высокое напряжение.

Отличия модулей

Существует два типа модулей зажигания для Нивы. Первый тип устанавливался на Нивы до 2006 г.в., а перекочевал он на Ладу 4х4 с ВАЗ 2112.

Визуально две этих детали спутать довольно сложно. Они отличаются между собой, массой и габаритами, вес МЗ от ВАЗ 2112 намного больше, чем от ВАЗ 2111.

Где находится МЗ

Модуль зажигания у Нивы расположен на блоке цилиндров и крепиться к нему на специальном кронштейне. Данное расположение является неудачным, так как по своему назначению Нивы используется в суровых условиях, особенно при езде по воде довольно часто МЗ выходит из строя.

Многие владельцы переносят МЗ повыше на поперечную рамку подкапотного пространства.

К признакам неисправности модуля зажигания Нивы можно отнести следующие поломки:

• Пропадает мощность двигателя;
• Троение при запуске на холодную;
• Отказ сразу двух цилиндров 1-4, 2-3;

Если на вашем автомобиле появились такие признаки неисправности необходимо провести проверку модуля на целостность.

Проверка

Проверку модуля можно осуществить с помощью специального диагностического прибора ЕЛМ327 или с помощью мультиметра. Так как не каждый автолюбитель обладает диагностическим прибором, правильнее всего будет рассказать о проверке МЗ с помощью простого мультиметра.

Для проверки МЗ понадобиться обычный бытовой мультиметр, он же тестер. Проверка заключается в измерении сопротивления обмоток.

Пошаговый процесс проверки

Проверяем сопротивление вторичной обмотки

Проверка первичной обмотки

Почему МЗ ломается?

Модуль зажигания выходит из строя из-за использования некачественных свечей, а так же из-за использования старых высоковольтных проводов изоляция которых утратила свои свойства.

Если МЗ намочить, например, проехав на Ниве по броду, то вероятность его поломки довольно велика.

Чтобы модуль зажигания проработал намного дольше необходимо вовремя менять свечи зажигания и высоковольтные провода.

Стоимость модуля

Цена модуля зависит от региона, в котором будет совершена покупка. Средняя стоимость МЗ Нивы начинается от 1000 рублей. Более подробные цены можно увидеть на яндекс.маркете.

Подключение высоковольтных проводов

Последовательность подключения высоковольтных проводов играет огромную роль, так как искра в цилиндре подается по определенному порядку, который указывает датчик положения коленчатого вала. Как только поршень достигает ВМТ в него подается искра, чтобы воспламенить топливовоздушную смесь.

Ниже представлена схема как подключать ВВ провода на Ниве.

Замена

Для замены модуля зажигания на Ниве понадобиться минимальный набор инструментов и навыков в ремонте автомобиля. Данная работа является довольно простой и не требующей больших усилий.

Видео

Модуль зажигания на современных машинах — это источник подачи высокого напряжения. Иногда устройство ломается, после чего требуется либо замена частично, либо ремонт в полном объеме. Факт возможной неисправности легко определить в самостоятельных проверках любого автомобиля Нива Шевроле. Как проверить модуль зажигания в Ниве Шева, будет рассказано далее.

• Принцип действия модуля зажигания на Ниве Шевроле
• Разновидности
• Конструкция модуля
• Где находится модуль зажигания
• Распространенные причины неисправностей
• Виды поломок
• Первые признаки неисправности
• Как проверить модуль зажигания на Ниве Шевроле – порядок проверки
• Перенос модуля зажигания
• Заключение

Принцип действия модуля зажигания на Ниве Шевроле

Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.

В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.

За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:

• МЗ от автомобиля ВАЗ 2112. Монтировался вплоть до 2006 года. Снабжается системой, отвечающей за управление системой искрообразования.
• Модуль от ВАЗ 2111. Его управление идет за счет сигналов с ЭБУ. По сути, это обычная современная катушка зажигания.

Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.

Конструкция модуля

Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.

У модуля есть разъем, чтобы подключить низковольтную часть, дополнительные четыре гнезда. В них вставляют так называемые бронепровода.

Подача высокого напряжения идет сразу к двум цилиндрам. На образование искры уходит примерно до 90% от всей энергии устройства. Проводимость смеси связана с высоким давлением, которое сохраняется на постоянной основе. В модуле всего две независимые катушки.

Закреплена деталь на нижней части блока цилиндров. По этой причине на модуль зажигания постоянно воздействует не только коррозия, но и высокие температуры. Второй фактор для этой системы можно назвать самым критичным. Поэтому владельцы часто сами переносят конструкцию в другое место, где условия не настолько проблемные.

Распространенные причины неисправностей

Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.

Но при появлении следующих признаков определить проблему становится легче:

• рывки во время движения;
• так называемое «троение» двигателя;
• холостой ход с «плавающими» показателями;
• «рабочие» обороты набираются двигателем медленнее, чем хотелось бы.

Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.

Внимание! Эксплуатация автомобиля в случае поломки допустима, но только с целью добраться до места проведения ремонта.

Виды поломок

Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.

Например, когда система зажигания используется с несоответствующими компонентами. Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким.

Некачественная сборка, применение бракованных деталей и конструкций низкого качества тоже ведут к проблемам. По этой причине целые системы и другие узлы выходят из строя.

О признаках, по которым можно вычислить проблему, уже писалось ранее. Если не работают сразу два цилиндра – проблема точно в модуле зажигания. Например, отказывают 1 и 4, либо 2 и 3 цилиндры. Или показаны пропуски во всех цилиндрах при диагностике.

Как проверить модуль зажигания на Ниве Шевроле – порядок проверки

Проверить состояние узла поможет мультиметр. Не обязательно использовать дорогие приборы, обладающие высокой точностью. Главное – наличие цифровой индикации, тогда любые измерения упрощаются.

Сначала необходимо убедиться в том, что проводка устройства сохранила целостность. Для этого действия выполняют, соблюдая следующий порядок:

• В положение 200 Ом устанавливают переключатель на задней панели прибора.
• От модуля отключают разъем, избавляются от проводов высокого напряжения.
• Между средним и крайним контактом клеммных колодок последовательно измеряют напряжение.
• Показания прибора должны находиться в пределах 5 Ом. Подогреватель, к примеру, работает при сохранении других показателей.

Сопротивление вторичной обмотки проверяют на следующем этапе. Здесь надо перевести переключатель в положение 20 К. Щупы подсоединяют к проводам с соответствующим напряжением. 5,4 Ом – стандартное показание для приборов в этой ситуации. Иначе подключение невозможно грамотно организовать.

Чтобы модуль зажигания работал лучше, его переносят в подкапотное пространство выше, чем он расположен изначально.

Перед переносом и монтажом дополнительных деталей важно убедиться в том, что рядом отсутствуют посторонние предметы. Провода отсоединяются от системы только при выключенном зажигании. Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты. То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям.

Монтаж проводится в обратном порядке в сравнении с демонтажем. Выгибание штатного кронштейна – основное решение, которое применяют при подобных ситуациях. Каждый мастер сам решает, каким способом лучше переварить кронштейн – можно легко добиться эффекта, когда все его части остаются ровными.

Если при диагностике установили факт обрыва обмотки – то конструкция не подлежит ремонту, проводится только полная замена. Другое дело – обрыв пайки. Такую проблему вполне возможно исправить собственными силами. Дополнительно появится возможность укрепления других конструкций, присутствующих в автомобиле. Главное – соблюдать правила безопасности, обеспечить дополнительную защиту для владельца инструментов. Любой ремонт имеет смысл только при невысоких расходах. В противном случае проще купить новую деталь для замены неисправной.
