Регулировка фар нива шевроле своими руками схема

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана (рис. 7-26).

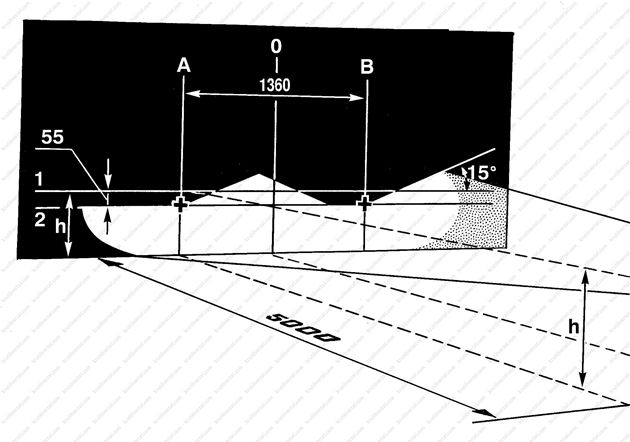

Рис. 7-26. Схема регулировки света фар:

1 — горизонтальная линия, соответствующая центрам фар;

2 — линия, проходящая через центры световых пятен;

А и В — вертикальные линии, соответствующие центрам фар;

О — осевая линия;

h — расстояние центров фар от пола.

Регулируются фары вращением винтов 2 и 5 (см. рис. 7-27), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Рис. 7-27. Регулировочные винты блок-фар:

1 — патрон лампы указателя поворота;

2 — винт регулировки пучка света блок- фары в горизонтальном направлении;

3 — держатель;

4 — крышка;

5 — винт регулировки пучка света блок- фары в вертикальном направлении;

6 — лампа ближнего (или дальнего) света;

7 — колодка лампы ближнего (или дальнего) света;

8 — защелка;

9 — патрон лампы ближнего (или дальнего) света.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха составляет 0,19 МПа (1,9 кгс/см2), а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 2 и 5 (см. рис. 7-27) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3° в вертикальной плоскости и ±2° в горизонтальной плоскости.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-26), а точки пересечения горизонтального и наклонного участков световых пятен — с линиями А и В.

Система освещения

Примечание: Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Примечание: Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана, как показано на рисунке ниже.

• горизонтальная линия, соответствующая центрам фар;
• линия, проходящая через центры световых пятен;

• А и В – вертикальные линии, соответствующие центрам фар;
• О – осевая линия;
• h – расстояние центров фар от пола

1. Регулируются фары вращением винтов 1 и 2, указанных на рисунке ниже, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

• винты регулировки пучка света блок- фары в горизонтальном направлении;
• винт регулировки пучка света блок- фары в вертикальном направлении

2. Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

3. Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

4. Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 (см рисунок выше) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3° в вертикальной плоскости и ±2° в горизонтальной плоскости.

6. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рисунок экрана выше), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Замена ламп

Примечание: Перед заменой ламп в блок–фаре снимите защитную крышку 3 (см рисунок ниже), которая фиксируется проволочным держателем 2. Для замены лампы ближнего (или дальнего) света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.

1. Поверните патрон 1 против часовой стрелки и выньте его из гнезда.

2. Демонтировать колодку 5 ближнего света фар, для доступа к лампе габаритного света.

Как снять и отрегулировать фары на Ниве Шевроле

Со временем автовладелец Chevrolet NIVA может столкнуться с  необходимостью регулировки фар дальнего и ближнего света, так как качество отражения света по степенно становится хуже.

В темное время суток,  от того насколько ярко светит оптика, зависит видимость и управление автомобилем. Поэтому вопрос важности правильного расположения освещения, очень важен для  каждого водителя.

В процессе эксплуатации у автомобиля, со временем происходит естественная разрегулировка блока фар, и свет начинает хуже светить.  Регулировка фар Нива Шевроле осуществляется несколькими способами:

• При помощи специалиста;
• Самостоятельно, применяя специальную методику;
• Самостоятельно по пятнам отражающим на дороге.

Как правило чаще всего используется второй вариант. Прежде чем производить регулировку, автомобиль полностью снаряжается (запасным колесом, домкратом, полным баком), проверяется давление в шинах, для Chevrolet NIVA необходимое значение 1,9 бар.  Так же в исправном состоянии должна находится трансмиссия с пружинами. Автомобиль загоняется на ровную поверхность где есть стена, на которую наносится специальная разметка.

Из салона машины регулятор света устанавливается в нужное положение следующим образом:

• Оптика тщательно вымывается;
• Каждая фара регулируется отдельно, поэтому одну следует закрыть, сделать это можно  куском плотного материала;
• Открывается капот и при помощи двух регулировочных винтов которые располагаются на блоке фар, регулируется как показано на рисунке, в горизонтальном положении пучок света;
• Аналогичным образом регулируется и другая фара.

На этом все работы можно считать завершенными.

В некоторых случаях, для того чтобы правильно настроить пучок света или в результате механического повреждения, нужно снимать фару, так же это связанно с тем что со временем лампы мутнеют, в результате ухудшается мощность светового потока. Если вы не знаете как снять фару на Шевроле Нива нужно подготовить стандартный набор инструментов и  проделать следующие действия:

• Снять клеммы от АКБ;
• У радиатора снимается декоративная облицовка, для этого от его крепления которое расположено под номерным знаком откручиваются саморезы;
• От светового элемента  отсоединяются питающие провода;
• Отсоединяются провода от гидравлического корректора света;
• От фары откручиваются передний и правый винт крепления, для этого используется ключ на десять;
• Откручиваются винты которые крепят декоративную облицовку фары, после чего она снимается;
• Откручиваются винты которые располагаются под облицовкой;
• Из посадочного места демонтируется фара, если крепления будут плохо отжиматься  можно воспользоваться отверткой.

Следует знать что при замене галогенных ламп, пальцами не желательно касаться колбы, поэтому работать нужно в чистых перчатках иначе они начнут мутнеть, если всё-таки прикасание произошло, ее нужно протереть спиртовой тряпкой.

Устройство передней фары шевроле нива

Как правильно проводится регулировка фар Шевроле Нивы своими руками? Ответим на этот вопрос и расскажем как правильно происходит регулировка фар ближнего и дальнего света, а также противотуманные фары. Чаще всего владельцы Нивы интересуются данным вопросом, и неспроста. Ведь это можно сделать самостоятельно, не прибегая к сторонней помощи. Чем ярче и лучше светит оптика, тем проще держать дорогу в ночное время суток, своевременно реагировать на преграды, прочее. Для многих нивоводов вопрос качества освещения находится на первом месте и может вызывать раздражение при недостаточном освещении.

С одной стороны с этим можно согласиться, ведь о какой безопасности может идти речь, если нет достойного освещения. Но с другой, на некоторых авто инсталлирована оптика самим производителем, которая не блещет качеством и тонкостью настройки.

В большей степени это касается отечественных машин. А если машина имеет солидный пробег, то вести дальше речь нет смысла вовсе. Мы знаем, что с каждым лучом солнечного света оптика все больше и больше выгорает и тускнеет. Способность качественно отражать свет ламп у фар постепенно снижается.

Да еще авария или ДТП могут привести к повреждению кузовной части и геометрия рамы будет нарушена. Вне зависимости от того новая или старая оптика, светить она будет хуже.

Как правильно отрегулировать фары Нивы

Всего известно три основных способа, которые применяют при регулировке:

• обратиться за помощью к опытным механикам. Не в нашем случае, так как мы хотим научиться все сделать своими руками;
• применить специальную методику для регулировки фар;
• настроить на глаз по пятну на дороге.

Второй вариант наиболее приемлем для всех автовладельцев.

Весь процесс можно описать тремя пунктами:

• разметка на стене,
• нанесение света фар на стену,
• корректировка линий и тонкая надстройка.

Важно: перед каждым началом починки убедитесь в том, что сам автомобиль полностью исправен, геометрия кузова не нарушена, оптика находится в исправном состоянии.

Нет смысла начинать регулировку фар Нивы, если есть деформация кузова.

Обязательно подлежит проверке:

• давление в покрышках. Оно должно быть в пределах допустимой нормы — для Шевроле Нивы это 1,9 бара почти для всех типоразмеров шин;
• пружины и трансмиссия в исправном состоянии;
• равномерное распределение груза на шасси. Запрещено проводить работы по настройке, если машина находится под грузом, который неравномерно уложен на шасси.

Если не проработать вышеуказанные пункты, то настройка будет полностью неправильная и позднее придётся переделывать всю настройку фар снова.

Алгоритм регулировки фар Нивы Шевроле

Перед началом следует тщательно вымыть всю оптику Нивы. Необходимо протереть её, а при наличии дефектов или повреждений заменить новой. Малейшая трещина или скол не даст желанного результата по регулировке света.

С внутренней части капота находим по два регулировочных болта на корпусе. Один отвечает за горизонтальную настройку, второй – за вертикальную. Поочерёдное подкручивание приведёт к точному выставлению светового луча на должный уровень. Иногда случается так, что не хватает нескольких миллиметров до долгожданного уровня.

В таком случае, следует подложить несколько шайб у основы крепления корпуса. Для этого нужно демонтировать фару, надеть на крепления штекеров пару шайб и установить оптику снова на прежнее место. Пошаговая инструкция — как проводится регулировка фар Нивы Шевроле:

• находим ровную площадку с ровной стеной;
• готовим скотч и мел для черчения линий на стене;
• подъезжаем на расстояние 2 метров к стене;
• не глушим мотор, включаем ближний свет;
• выжимаем ручной тормоз для безопасности;
• устанавливаем корректор фар в среднее положение, если он имеется;
• помечаем мелом центр светового луча каждой фары. Это можно сделать как мелом, так и в виде крестиков скотчем;
• отъезжаем на расстояние в 5 метров;
• полученные ранее точки соединяем ровно линией;
• точно посередине полученного отрезка проводим вертикальную линию, означающую середину кузовной части технического средства;
• ниже на расстоянии 7 сантиметров чертим линию, под названием секущая;
• включаем ближний свет;
• в капотной части находим регулировочные винты в корпусе пластика фары. Начинаем их понемногу подкручивать так, чтобы световой пучок лёг аккурат между линией горизонтальной и секущей;
• теперь, когда выставлен ближний свет, переходим к дальнему свету. В идеале, дальний свет не придется регулировать;
• при нормальных условиях работы качество освещения должно улучшиться. Если такового не произошло, значит ищите причину нарушения кузовной геометрии. Возможно, была авария или ДТП, о котором вы не знаете.

Замена ламп ближнего света Шевроле Ниву — Chevrolet Niva, 1. 8 л. , 2011 года на DRIVE2

Вчера перегорела левая лампа ближнего света. Да, опять левая. Не знаю почему так повелось, но всегда тухнет первой именно левая лампа. Меняю всегда обе сразу.

Не потому что буржуй, а чтобы не объяснять потом ДПС “почему у меня фары разным светом светят”, и не ковыряться лишний раз, доказывая, что я там ничего противозаконного не “наколхозил”.

К тому же, вторая лампа тоже уже с порепаной нитью накала, долго все равно не проживет.

Поэтому меняю обе. В прошлый раз это был Osram Night Breaker. Как на картинке снизу. Никаких нареканий, кроме цены в 1700 рублей. Хватило их на 2 года при том, что я не ставил себе отдельно ходовые огни.

Всегда врубаю ближний свет. Так же могу отметить, что светят белым светом, что создает определенный комфорт при езде ночью. Ну и заявленную яркость 120% вроде выполняют, хотя это только “на глаз”.

Приборами не измерял.

В этот раз тоже мог их купить, но вот нашел в продаже другие: Philips Racing Vision с заявленной яркостью 150%. Не то чтобы я фанат яркости, но всегда приятно, когда фары хорошо светят, глазам легче.

Говорят, что от этого ресурс у ламп меньше, но если судить по Осрам, то 2 года продержались. Не могу сказать, что родные лампы работали дольше. Цена за Филипсы = 1400 рублей.

Посмотрим, как будут светить и на сколько их хватит.

Philips Racer Vision

Для тех, кто только еще изучает устройство Шевроле Нивы скажу, что замена ламп элементарная. Поездки на сервис не требует.

Снимаете резиновые пыльники с тыльной стороны фар (там ошибиться невозможно), снимаете клеммы с лампы (запоминаете цвета проводков, они разные), жмете пружинку вниз и в сторону и лампа отщёлкивается. Обратно так же вставляете новую (не трогайте за стекло! чтобы не выпачкать).

Вставляется она в гнездо единственно правильным путем. Там спец “язычок” есть для этого. Не перепутаете. Дальше защелкиваете ее. Одеваете проводки. Закрываете пыльники. Для замены правой фары, надо будет отстегнуть на время и отодвинуть бочок с омывайкой.Ничего сложного.

Спасибо за внимание!

Цена вопроса: 1 400 ₽

Регулировка фар ближнего света

Как известно, безопасность передвижения в темное время суток во многом зависит от того, насколько качественно настроены фары, поэтому следует уделить этому вопросу особое внимание. Рассмотрим, как правильно отрегулировать ближний свет фар без специального стенда, в этом процессе нет ничего сложного, если знать все нюансы и выполнять все рекомендации.

• Подготовительные работы
• Рабочий процесс
• Вывод

Противотуманки на Ниву Шевроле

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Как установить туманки на Ниву Шевроле

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

• Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.
• Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.
• Устанавливаем кнопку в панель и подключается фишка.
• Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.
• Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.
• Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.
• На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.
• Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам. Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные. Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Важно! Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

ПТФ для Шевроле Нива Бертоне

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Как отрегулировать фары на шевроле нива своими руками

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту.

Регулировка фар автомобиля

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Немного о том, как выполняется регулировка нива. Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны.

В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На стене чертим линии, означающие своими краями важные точки. Причин этому может быть много, например, такие как:

Нам потребуется такая же ровная стена, но с большим расстоянием для установки машины — 10 метров.

А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется. На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд.

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка.

Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.

На фотографии ниже, показаны винты для регулировки. При установке световых пучков в вертикальных направлениях винты 1 и 7 см.

Допускаются отличия в количестве поворотов винтов не более трёх оборотов. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки. Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке.

Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар. Таким же образом производится регулирование света второй фары Нивы. На транспортных средствах, которые не оборудованы гидрокорректором, винты для производства регулировок располагают несколько иным образом.

Инструменты

В горизонтальных направлениях световой поток можно отрегулировать при помощи винта, который будет расположен с левой стороны, а по вертикали регулируют свет винтом, расположенным в верхней части фары. Начертите на экране вертикальную осевую линию расстояния от нее до центров левой и правой фары должны быть равны и линии, соответствующие центрам фар. Установите ручку корректора фар если имеется в положение минимальной загрузки. Одну из фар закройте куском картона, фанеры и т.

Включите ближний свет фар.

Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары. Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна горизонталь совпадала с нижней линией, а место излома пучка точка пересечения горизонтального и наклонного участка — с вертикальной линией центра фары.

Для регулировки пучка света фары в вертикальной плоскости винты C и D поворачивают в одинаковом направлении и на одинаковое число оборотов.

Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп. Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины.

Регулировка фар на шевроле нива своими руками

Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар. Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с нашей горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически. Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу.

Шеви нива регулировка фар

В более раннем издании всё как-то изложено проще.

Им то и воспользовался. Собрался духом, взял с собой товарища, захватив набор ключей Torx, рулетку и мел, отправились на поиски более менее подходящего места, чтобы была более менее ровная площадка и стена. Нашли, отмерили 10 метров от машины до стены (в принципе достаточно было бы и 5 метров, как по мануалу, но на 10 картина как светят ПТФ выглядит лучше, чтобы понять как распределяется свет), к сожалению площадка оказалась не совсем ровной, немного выпуклой, но это особо не помешало. Для начала смотрим, как у нас вообще ПТФ светят.

Вроде граница света ровная, но, как и предполагал, светят фары низковато. Замерил высоту от земли до середины стекла ПТФ, вышло у меня примерно 47 см, столько же отмерил на стене от края тени от выпуклости площадки, начертив горизонтальную полосу мелом. В мануале сказано, что верхняя граница света ПТФ должна быть на расстоянии 10 метром на той же высоте, что отмерили, либо немного ниже. Берём ключ Torx T20, нащупываем им звёздочку регулировочного винта ПТФ.

Закрываем правую фару и поднимаем левую, чтобы верхняя граница света была на уровне начерченной мелом на стене полосы, аналогично поступаем и с правой фарой. Получился вот такой результат.
