Нива 4×4 / Техника Нивы / Кузов, салон, жестянка, окраска, обвеска / Отопитель (печка)

Переделка печки Lada 4×4 (установка вентилятора от ВАЗ 2108)

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу «улитка».

Смысл модернизации в том, чтобы установить на Lada 4×4 дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Lada 4×4 находится внутри пластикового короба в салоне.

Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091).

Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего. Либо использовать дополнительные детали от ВАЗ 2108:

• дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором;
• переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника.

Преимущества вентиляторов отопителя

Гарантия на все вентиляторы отопления 2 года или 125 000 км пробега. У вентиляторов отопителя усовершенствованная конструкция лопастей вентилятора для высокой скорости работы и подачи большего объема воздуха. У вентиляторов отопителя откалиброваная крыльчатка, поэтому уровень шума до 50% ниже, чем у аналогов. Вал электродвигателя вентиляторов Компании LUZAR имеют два плавающих подшипника, что снижает трение и исключает биение вала.

На что обращать внимание при выборе

В нашем большом ассортименте представлены всевозможные вентиляторы отопителя, которые подходят как для отечественных авто, иномарок и коммерческого транспорта.

Что получилось улучшить?

Модернизированная печка имеет ряд преимуществ:

• Тихая, а на 1-ой скорости бесшумная.
• Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль.

Такой тюнинг отопительной системы является обязательным для водителей северных городов.

А вы улучшали печку Lada 4×4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в этой категории.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Заявка на сотрудничество

Вентиляторы отопителя обеспечивают максимально быструю циркуляцию воздуха. Вентиляторы состоят из электрического привода и пластиковой крыльчатки, устанавливаются в корпус отопителя в салоне автомобиля.

Схема подключения

Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Lada 4×4 на восьмерочный и установить от нее доп.резистор, то скорости будет три! Схема такого подключения:

Аналоги

Код для заказа:

Код для заказа:
,

Характеристики

г. Люберцы, ул. Мира, д. 8-Б

г. Люберцы, д. Машково, Машковский пр-д, д.11 стр.2

г. Москва, ул. Кетчерская, д. 2а

г. Москва, 33 км. МКАД, Варшавское шоссе, д. 170 ‘Г’

г. Москва, 82 км. МКАД, Дмитровское шоссе, д. 163, стр. 6

г. Москва, ул. Рябиновая, владение 63Г

г. Королев, Ярославский проезд, д. 19

МО, Красногорский район, д. Гольево, ул Центральная С44, «Территория бетонного завода МОИС 1»

г. Екатеринбург, ул. Монтажников, д. 24/1

г. Нижний Новгород, Московское шоссе, д. 137Б

г. Новосибирск, Кировский район, ул. Петухова, дом 69В

452680, Республика Башкортостан, г. Нефтекамск, ул. Высоковольтная, д. 2″Е»

г. Пермь, ул. 2-я Красавинская, д. 70

Республика Башкортостан, г. Уфа, ул. ул.Майкопская, д.18

г. Москва, Каширское шоссе, д. 53, к. 1

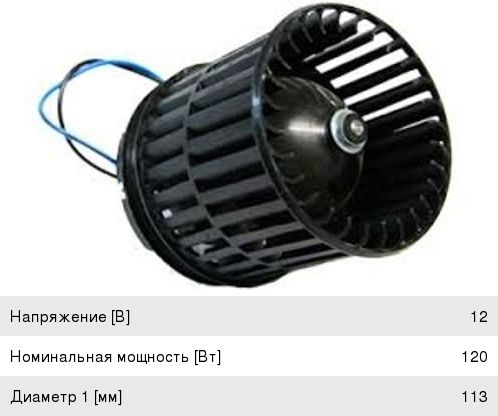

Артикул: 2101-8101080Дополнительный артикул: 02101-8101080Мотор отопителя ВАЗ-2101-2107, 1111, 2121 с подшипником, вентилятором, гайкой СОАТЭПроизводитель: СОАТЭСистема автомобиля: Электрооборудование, ..Электрооборудование

Техническая информация

#
Мотор отопителя

Мотор отопителя: тепло и комфорт в салоне автомобиля

Каждый современный автомобиль, автобус и трактор оснащается системой отопления и вентиляции салона. Один из важнейших узлов данной системы — мотор отопителя. Все о моторах отопителя, их типах и конструктивных особенностях, а также о правильном выборе, ремонте и замене моторов — рассказано в статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы
быстро получать список актуальных остатков.

Наличие товара на складах и в магазинах, а также цена товара указана
на 11.05.2023 18:00.
Представленные данные о запчастях и товарах на этой странице несут исключительно информационный характер.

Lfh01214

Данные обновлены: 11.05.2023 в 08:49

Артикул: Lfh01214Дополнительный артикул: 21214-8101078-00Мотор отопителя ВАЗ-21214 Urban LUZARПроизводитель: LUZARСистема автомобиля: Кузов, ..Отопление и вентиляция кабины

Печка модернизированная Ротор на Лада 4×4 Нива, ВАЗ 2101-2103, 2106.

Устанавливается на все модели Лада 4х4 Нива без кондиционера до 2020 года выпуска: ВАЗ 21213, 21214, 2131, 2121 и ВАЗ 2101, 2102, 2103, 2106.

Устанавливается вместо штатной (заводской) печки без всяких либо доработок.

Корпус изготовлен из АБС пластика.

Особенности данной печки

• Переключатель с 3-мя положениями.
• Сбалансированная крыльчатка мотора.
• Удобная настройка подачи воздуха в ноги водителя и пассажира.
• Не устанавливается на автомобили со встроенным кондиционером.

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из трёх вариантов оплаты:

Оплата наличными доступна при самовывозе из нашего розничного магазина в городе Тольятти. Приезжайте, будем рады видеть Вас в нашем магазине.

Наложенный платеж почтой России

Отправка заказов наложенным платежом, возможна после предварительной оплаты доставки. Это связано с тем, что участились случаи не выкупа посылок, отправленных полностью наложенным платежом. В связи с чем мы терпим убытки, оплачивая услуги почты России по доставке в обе стороны.

Сумма предоплаты рассчитывается индивидуально, сумма заказа должна быть не менее 1500 рублей.

Уважаемые клиенты, в дальние регионы отсылка товара осуществляется только по предоплате.

При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card.

После оформления заказа – ожидайте звонка от нашего менеджера для согласования условий оплаты и доставки.

Реквизиты для оплаты Вам пришлет менеджер на электронную почту или на телефон в смс-сообщении после того как вы дадите согласие по телефону о цене и способе доставки.

Оплата по счету для юридических лиц

Информация для организаций и ИП:

• На сайте информация по ценам представлена для физических лиц.
• Цена на товар для юридических лиц увеличится на 10-15 %. Работаем без НДС.

Минимальная сумма заказа по безналичному расчету — 3000 рублей.

Наш интернет-магазин предлагает несколько вариантов доставки:

• почта России;
• транспортные компании;
• курьерская;
• самовывоз из магазина;

Курьерская доставка возможна только по городу Тольятти.

Цена доставки: 200-400 рублей (в зависимости от района).

Оплата товара производится наличными в момент вручения заказа.

Самовывоз из магазина

Вы можете забрать товар из розничного магазина в городе Тольятти.
Желательно предварительно сделать заказ на сайте или позвонить по телефону для
уточнения наличия товара.

Вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш
адрес придет извещение о посылке. Также Вы сможете отследить прохождение своей
посылки по трек-номеру, который будет выслан Вам на телефон почтой России при
принятии к доставке отправления. Очень габаритные и тяжелые посылки
отправляются только транспортными компаниями.

Доставка транспортными компаниями

Доставка транспортной компанией – самый удобный и быстрый способ доставки.
Доставка возможна, если в Вашем городе есть представительство одной из
транспортных компаний:

— ТК «Энергия» — http://nrg-tk.ru

— ТК «Деловые линии» — http://dellin.ru

— ТК «СДЕК» — http://edostavka.ru

— ТК «ЖелДорЭкспедиция» — http://jde.ru

— ТК «ПЭК» — https://pecom.ru

— ТК «GTD» — https://gtdel.com (бывший КИТ)

Задать вопрос о товаре

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Для просмотра онлайн кликните на видео ⤵

Меняем моторчик печки на ниве 2! Ставим от калины. Подробнее

Установка регулятора печки Калина в Ниву Подробнее

Установка моторчика от печки ваз 2108 на ниву.Разборный вариант кожуха. Подробнее

Модифицированный отопитель на Ниву, с мотором 2110 нового образца. Подробнее

печка AVIN, печка Авин, модернизированная печка на Ниву Подробнее

Ремонт мотора отопителя ВАЗ-2131 Подробнее

Как установить вентилятор печки от ВАЗ 2108 в Ниву 21214. Снять панель (торпеду) Подробнее

Доработка печки Ваз Классика: мотор от приоры, электро кран, электро привод воздушной заслонкой Подробнее

нива 2020 года, замена мотора печки Подробнее

Печка 2108 в Ниву. Обзор вариантов. Подробнее

переделка печки от 2110 на 2107 Подробнее

Модернизация отопителя печки Нива. Подробнее

регулятор печки от калины на ваз ( класиика) Подробнее

Нива. Печка. Делаем её тише. За 100 рублей. Подробнее

Установка моторчика от печки ваз 2108 на ниву Подробнее

Ниве Урбан ремонт отопителя Подробнее

Продолжаем дорабатывать печку на ниве Подробнее

Замена моторчика печки нива Урбан Подробнее

Самая правильная доработка печки на Ниве Подробнее

LFH0128

Данные обновлены: 05.05.2023 в 00:56

Артикул: LFH0128Дополнительный артикул: 21214-8101010-10, 21214-8101078-00Мотор отопителя ВАЗ-21214 (19-) (для авто с новым климатическим блоком) LUZARПроизводитель: LUZARСистема автомобиля: Кузов, ..Отопление и вентиляция кабины

Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

• В салоне отвернуть 4 гайки, ключом «на 10»;
• В подкапотном пространстве помощник удерживает болты этим же ключом;
• Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

• Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
• Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
• Закрепить вентилятор, фиксируя его корпус герметиком.

• Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
• Устанавливаем кожух с вентилятором на место, прокладывая провода;
• Проверяем, чтобы капот закрывался без проблем.

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Lada 4×4 3D BadboY › Logbook › Печка 2108 в Ниву — Часть 2 — Установка

Привет всем гостям и постоянным читателям!

Сегодня хочу продемонстрировать, что получилось из задумки внедрения мотора отопителя 2108, в интернете продаются готовые корпуса, но отдавать денег не очень хотелось, по этому решили изготовить самостоятельно!Опять таки сделано все сугубо на свой взгляд и мнение, причем нет уверенности что купленное готовое встало бы без проблем и переделок, но получилось неплохо!Отличия от готовых корпусов из интернета кардинальные:1. Мотор стоит посередине радиатора отопителя, а не в правом краю, должно нормально продувать.2. Воздухозаборник смещен в крайнюю левую секцию прорезей на капоте, а не по середине, воздухозаборник четко работает в связке с короткой (квадратной) секцией накладки на капот от АПС163.3. Имеется дренаж из корпуса воздухозаборника.4. Сопротивление печки Шнива стоит в холодной части прям в воздухозаборнике, как холодней сделать я не знаю. К тому же менять сопротивление одно удовольствие, в случае перегрева и возгорания стоит в железке, где гореть нечему.5. Патрубок сообщения кожуха моторчика и воздухозаборника не свисает над клапанной крышкой, а спрятан за корпус возле моторного щита.6. Стоит сетка на заборе воздуха, исключая листву и прочее подобное.7. Просто красиво получилось)

Так же корпус где стоял старый мотор, был модернизирован путем гермитизации заслонки которая вечно дула непонятно куда, и врезаны дефлекторы от гранты и калины, дефлекторы очень удобны, перекрываются, вращаются, и регулируют угол направления потока можно вывернуть куда хочется или прикрыть что бы в ноги не жарили.

По поводу 08 крана отопителя, кран то отличный, но неудобно устанавливать доставляет много проблем, оставляет слишком короткие патрубки и по этому его может раздергивать двигателем и долго патрубки жить на нем не будут, вместо него будет водопроводный кран и система подачи ОЖД на основе пластиковых водопроводных труб и соединений.

Поток от 08 улитки дует конечно нереально мощно, но возможно на высоких скоростях будет выдувать радиатор, надо пробовать, возможно потом и медный 3-х рядный радиатор внедрять придется)

Всем тепла и весеннего настроения, а мы продолжаем строить авто для души)

Мотор печки нива 21214

Есть два вентилятора на подшипниках:

Немного графитки в штатный и еще пару лет тишины)) это если без подшипника)

Что я только не пихал и графитку в том числе. Купил калужский. На днях буду ставить.

ВАЗ-21213 (Нива). Электродвигатель вентилятора отопителя

Схема включения электродвигателя вентилятора отопителя

Электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоян ных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 4 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Для разборки электродвигателя необходимо отвернуть винты крепления крышки и снять ее. Затем следует снять с вала якоря стопорную шайбу и вынуть якорь из корпуса. Сборка производится в обратном порядке.

Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.

Возможные неисправности, их причины и методы устранения

Электродвигатель не работает

Повреждены провода или окислились соединения проводов Проверьте и восстановите соединения. Замените поврежденные провода Перегорел предохранитель 1 в блоке предохранителе Замените предохранитель Поврежден переключатель отопителя – напряжение не подается на выходные клеммы переключателя Проверьте переключатель, при необходимости замените новым Зависание или износ щеток электродвигателя, обрыв в обмотке якоря или загрязнение коллектора Проверьте электродвигатель, отремонтируйте или замените Замыкание на массу обмотки якоря – при включении электродвигателя сгорает предохранитель Замените электродвигатель

Электродвигатель работает только на одной скорости

Повреждены провода или окислились соединения проводов Замените поврежденные провода, зачистите наконечники проводов Поврежден переключатель отопителя Замените переключатель Перегорел дополнительный резистор Замените резистор

Якорь электродвигателя вращается медленно

Перегорел дополнительный резистор Зачистите коллектор, замените щетки Загрязнение или окисление коллектора, износ щеток Замените электродвигатель Межвитковое замыкание в обмотке якоря Разберите электродвигатель, зачистите шейки вала

7.11.2. Данные для проверки электродвигателя

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа – моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.
