Поменять задний амортизатор на Ниве ВАЗ-21214 своими руками будет не сложно, но для большей уверенности лучше просмотреть видео или фото по замене амортизатора. Задний амортизатор крепится всего двумя болтами под ключ на «19», а также не обойтись без молотка и вэдешки поскольку болты сильно прикепаю. Установку нового амортизатора начинаем сверху, установив предварительно резинки. Работу по замене заднего амортизатора лучше выполнять на смотровой яме.

Перед установкой нового амортизатора не забудьте сначала его прокачать.

Пришла пора менять амы, и я задумался, что бы поставить. Большое спасибо Cockchafer за отличную статью в FAQ. Прочитав статью, выписал понравившиеся амы и пошел в магазин. В магазине из понравившихся были только каябы, но ставить газ не хотелось. Была еще гидравлика на ШНиву. Опрос продавцов показал их полную безграмотность в этом вопросе, пришлось вернутся домой и опять лезть в сеть. Просмотрев форум поиском удалось обнаружить инфу, что кто-то ставил амы от ШНивы, а вот как — не написано. Восполняю этот пробел.

Амортизаторы Каяба Премиум, черные:

Перед GM NIVA-F 444266, зад GM NIVA-R 444267.

Амы от ШНивы чуть длинней, посему возможна небольшая лифтовка:

Передние встают без всяких проблем. С задними придется повозится.

Во-первых, перед покупкой обратите внимание на то, что без переделок они не встанут. А значит либо прощай гарантия магазина, либо придется переделывать верхнее крепление на кузове. Кузов я трогать не стал, а о гарантии забыл, понадеявшись на качество японцев.

Так вот если все же решились приступаем.

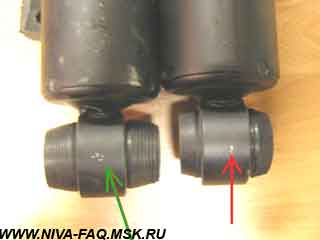

Отличие этих амов от штатных в том, что в них изначально запрессован сайлент-блок (что очень хорошо) вместе со втулкой, которая собственно и не налезает на верхнее крепление (что плохо). Практика показала, что выпрессовать эту самую втулку не получается, сидит мертво (потом выяснилось что они склеены), пришлось соскабливать ножом (фото слева). Значит, надо менять сам сайлент-блок. Для этого нужно обточить развальцовку (болгаркой, напильником) и выпресовать сайлент-блок.

Затем подровнять торцы и снять заусенцы круглым напильником и зачистить шкуркой:

Взять две новых резинки от амов, и засунуть задом на перед. Зеленая стрелка — правильно, красная — неправильно:

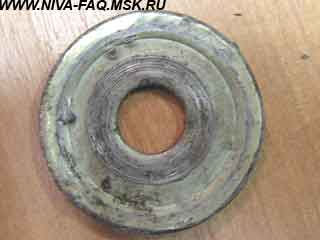

Берем две шайбы от верхних сайлент-блоков передней подвески

Круглым напильником разделываем их отверстия так, чтобы они налезали, к примеру, на старые металлические втулки от амов (примерно 16,5 мм).

С подготовкой все. Порядок сборки:

На верхнее крепление 1 одеваем разделанную шайбу 4, потом одну резинку 3, следом амортизатор 2 со вставленной примерно до середины второй резинкой (смотрите, чтобы не выскочила), потом нужно одеть старую шайбу 5 но тоже задом наперед углублением к резинке, накрутить гайку. ( Иногда легче сначала одеть шайбу потоньше, например ту же от передних сайлентов и закрутить гайку почти до упора чтобы резинки сели на места, потом открутить и поменять шайбы).

Одеть нижнее крепление, закрутить все гайки нужным моментом (я не помню).

Повторить операцию на второй стороне.

Небольшие замечания по эксплуатации.

Чуда не произошло, машина не стала ролс ройсом с мягким ходом. Она стала такой, какой и должна была стать при замене амов, чуть меньше кренится в поворотах, стабильней на прямой, после проезда любой неровности стабилизируется тут же. В общем, мне нравится.

Когда писал статью, опять начитался форума, подняв все вопросы по амортизаторам, и захотелось высказаться.

У меня стояли СААЗы с самого рождения, прошли они 30 тык.

Я не против СААЗов, но я против эксплуатации данных изделий, как, впрочем, и многих других, более 30 тык, поскольку даже не потекшие они уступают новым по всем параметрам. И байки о том, что они ходят незнамо сколько, считаю бредом, поскольку характеристики амов ухудшаются с каждым километром, а водитель просто привыкает к поведению машины и не считает нужным что-то менять. Другое дело, когда один или несколько амов потекли, тогда это сразу отражается на поведении машины. И мы сразу бежим ставить новые. Правда, есть умельцы, которые и этого не замечают и продолжают ездить как ни в чем не бывало и удивляются: «отчего это я скачу, как козел?». И еще один довод. Как вы думаете, какого качества льют масло в амы на СААЗе? Не думаю, что хорошего качества, а масло, тем более минералка, имеет свойство портится, даже если оно просто стоит в канистре, а тут его заставляют перекачиваться через тонкие отверстия и постоянно смешиваться с воздухом, отчего его структура лучше не становится.

Поэтому даже если они не потекли и кажутся хорошими на стоящей машине, все это далеко не так, лучше поставьте хотя бы те же СААЗы, только новые и сравните. Все это лично мое IMHO, поэтому если задел кого-то извиняюсь.

Дополнение от 06.11.08, автор G8.

Поставил ШНивские Каябы год назад, практически в точности так, как здесь написано, кроме дополнительных металлических шайб. Резинок хватило на год с небольшим или 12 тыс. км.

В выходной менял. Причем решил измудриться, чтобы на дольше хватило.

Резинки взял от Волговских (2410) рессор, они цилиндрические с буртиком с одной стороны. По опыту установки их в Запорожец знаю, что резина там подходящая. Но проблема в том, что они диаметром 34 мм, а в ШНивских Каябах внутри 30. Выход нашелся легко. Берем сминаемую втулку от редуктора моста, мажем маслом внутри и в нее вставляем резиновую втулку от Волги. Потом со стороны буртика ставим шайбу на 8, чтобы наружный диаметр у нее был мм 26-28, больше нельзя — буртик не пройдет. Потом через все это пропускаем болт восьмерку длиной мм 120. Приставляем к уху амортизатора, с другой стороны ставим головку на 32. Еще одну шайбу. Ну и тянем гайкой. Причем правильнее не дотягивать до буртика мм 5, чтобы с обеих сторон торчало мм по 10, лишнее надо отрезать болгаркой, иначе край амортизатора может при затяжке упереться в поперечную балку кузова.

Но и это еще не все. Отверстие калибруем шарошкой на 18, если с ней напряг, то круглым напильником. Нельзя использовать сверла — отверстие выходит рваным.

Преимущественная среда обитания Нивы 2121(бездорожье), непостоянное качество комплектующих накладывают на владельца ряд забот, например, по замене амортизаторов. Средняя ходимость данных компонентов – 50 тыс. км.

Признаки неисправностей: Серьезным сигналом к проведению ремонта станут: • продолжительная раскачка; • заклинивание в крайних положениях; • стук, хруст и иные звуки; • появление «пробоев»; • увеличение тормозного пути. Перечисленное неизбежно сказывается на безопасности движения и должно быть в ближайшее время исправлено.

Как проверить состояние

Характеристики на примере устанавливаемых на заводе изделий от СААЗ: 1) Размер передней стойки: • начальная длина (в сжатом состоянии) – 220 мм; • полная длина (при вывешивании) – 303,5 мм; • шток – 11 мм; • кожух – 50 мм.

2) Размер заднего амортизатора: • начальная длина (в сжатом состоянии) – 310,5 мм; • полная длина (при вывешивании) – 429 мм; • диаметры штока и кожуха аналогичны передним. Наглядно расположение стоек можете увидеть на чертежах, представленных ниже.

Какие лучше поставить амортизаторы

Поскольку родные гидравлические (масляные) не отличаются комфортабельностью – склонны к раскачке, пробоям, кренам – владельцы Нивы 21214 стараются приобретать продукцию зарубежных производителей: 1) Koni Special ( газовые ) – в отличие от оригинала, имеют большую на 10 мм максимальную длину спереди и на 70 мм – сзади. Также обладают настраиваемой жесткостью в зависимости от преимущественного стиля езды. Характеризуются повышенной жесткостью, уменьшают время реакции автомобиля на движения рулем. 2) Bilstein Sport ( газовые ) – подойдут тем, кто не привык жалеть свою машину. Чрезвычайно стойкие на пробой, прощают серьезные ошибки пилотирования. 3) Sachs Superturing (масляные) – обеспечивают баланс между комфортабельностью и управляемостью, что позволяет хорошо чувствовать авто на асфальте и не утомляться при преодолении грейдера. 4) KYB Excel-G ( газовые ) – популярны у любителей комфортной езды по поверхностям всех типов. Устойчивы к морозам и жаре, снижают акустическую нагрузку. 5) BOGE Turbo24 ( газовые ) – устраняют продольную раскачку, позволяет получать 100 % информации о дороге и столь же точно задавать направление движения. 6) Monroe Adventure ( газовые ) – сходны по характеристикам с Sachs, однако допускают крены выше среднего, при этом с желанием «проглатывают» крупные колдобины. Стоит учитывать, что мнения о том, какие лучше задние и передние амортизаторы, в большинстве случаев субъективны. Сделать приблизительный вывод можно, прокатившись на машине с соответствующей моделью стоек.

https://youtube.com/watch?v=tqDsTS10NXk%3Ffeature%3Doembed

Замена передних амортизаторов

Для выполнения ремонтных операций потребуется: • Домкрат (желательно гидравлический); • WD-40; • Молоток или кувалдочка; • Накидной ключ 17 мм; • Головка торцевая 19 мм; • Рожковый ключ 6 мм; • Вороток. Перед тем, как снять передний амортизатор, желательно провести обработку соединений проникающей смазкой. Причем сделать это рекомендуется за 15-20 минут до начала основной работы. Поднимите автомобиль удобным способом до полного вывешивания колеса.

Открутите крепление сверху, крепко удерживая шток 6 мм ключом.

Руками демонтируйте шайбу.

Удалите резиновый демпфер.

Движением стойки вниз освободите шток от кронштейна кузова.

Переместитесь к чашке пружины и с помощью двух 17 мм накидных ключей раскрутите нижнее крепление.

Выньте амортизатор из посадочного места, убрав предварительно болт.

Поменять передний амортизатор на новый можно в обратной последовательности. При этом окончательная протяжка проводится при естественным образом нагруженной оси.

Замена задних амортизаторов

Обеспечьте беспрепятственный доступ к задней оси с помощью домкрата, ямы или подъемника.

Освободите болт нижнего крепления амортизатора от гаек на 17 мм посредством двух накидных ключей.

Для извлечения болта может понадобится усилие молотка или кувалдочки. Чтобы не повредить его, в качестве проставки воспользуйтесь деревянным бруском. Для облегчения процесса подожмите пружину подходящим способом.

В результате в руках останутся: распорная втулка, болт и дистанционная шайба.

Открутите палец верхнего крепления. Снимите шайбу, а затем него проушину стойки.

Обратите внимание, что сверху и снизу устанавливаются резиновые втулки, которые могут отсутствовать на приобретаемых амортизаторах.

Видео

https://youtube.com/watch?v=XDiar9EYTec%3Ffeature%3Doembed

Задний амортизатор — замена

Сравнительные размеры задних амортизаторов старой и новой модификации

Работа показана на примере автомобиля выпуска до 2009 года. На автомобилях выпуска после 2009 года, амортизаторы задней подвески меняют аналогично, различие состоит лишь в их расположении и местах крепления к кронштейнам кузова и балке заднего моста.

Накидным ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора, удерживая болт от проворачивания ключом той же размерности.

Перед тем как вынуть болт при вывешенной балке заднего моста (при работе на подъемнике), необходимо под ту часть балки, где снимаем амортизатор, подставить опору так, чтобы поджалась пружина подвески.

Вынимаем болт и дистанционную шайбу.

Накидным ключом «на 19» отворачиваем гайку пальца верхнего крепления амортизатора.

Сняв с пальца верхнюю проушину, вынимаем амортизатор.

В нижней проушине амортизатора установлены две резиновые и распорная металлическая втулки.

Устанавливаем амортизатор в обратной последовательности.

Гайки крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».

1 – кронштейн (уголок 40х40 мм); 2 – пол багажника; 3 – накладка.

Усиление крепления амортизатора

Когда в местах крепления задних амортизаторов к кузову появились усталостные трещины, есть возможность усилить крепление, установив два уголка. Размер A следует определить по месту. Это зависит от геометрии кузова.

Если предполагаете ездить по плохим дорогам с грузом, лучше такое усиление сделать сразу на новой машине.

Передние и задние амортизаторы Нивы 2121, 21213 и 21214

Автомобиль Нива отлично чувствует себя на бездорожье, поэтому так популярен в нашей стране. Учитывая большие нагрузки, с которыми могут иметь дело стойки этой машины, её оснащают усиленными конструкциями этого типа. Рано или поздно даже высококачественные изделия выходят из строя, поэтому так важно заранее разобраться в том, какие амортизаторы на Ниву лучше установить, чтобы максимально продлить жизнь подвеске. Далее будет подробно рассмотрен принцип подбора задних и передних стоек для этой марки автомобиля, а также изложено пошаговое руководство по замене деталей.

Оригинальные амортизаторы на Нивы 2121, 21213, 21214 и аналоги

Автомобиль Нива производится с 1977 года и за это время некоторые узлы и агрегаты были значительно усовершенствованы. Изменения коснулись и амортизаторных стоек. По этой причине, каждому владельцу отечественного автомобиля этой марки необходимо знать о том, что по артикулам и размеру изделия, выпущенные до 1993 года отличаются от более современных модификаций.

Амортизатор передний Нива, устанавливаемый на заводе-изготовителе, представляет собой масляную однотрубную конструкцию. Оригинальные стойки имеют следующие характеристики:

Амортизатор передний автомобиля Нива 2121:

• Диаметр штока: 12 мм.
• Диаметр корпуса: 41 мм.
• Высота корпуса: 220 мм.
• Ход штока: 105 мм.
• Артикул: 21210290540282.

Стойка передняя автомобиля Нива 21214:

• Диаметр штока: 12,5 мм.
• Диаметр корпуса: 45 мм.
• Высота корпуса: 217 мм.
• Ход штока: 115 мм.
• Артикул: 21214290500400.

Перечисленные детали подвески являются взаимозаменяемыми, то есть могут быть установлены на автомобили Нива, вне зависимости от модели.

Внимание! Для замены стандартных передних амортизаторов можно использовать качественные аналоги фирмы Trialli (арт. AG01005, AH01005, AG01013, AH01013).

Оригинальные амортизаторные стойки на заднюю подвеску автомобиля Нива 2121 также представляют собой маслонаполненные однотрубные изделия. Стойки незначительно отличаются по характеристикам в зависимости от модели автомобиля. Задний амортизатор Нива 2121 имеет следующие параметры:

• Диаметр штока: 12 мм.
• Диаметр корпуса: 41 мм.
• Высота корпуса: 310 мм.
• Ход штока: 182 мм.
• Артикул: 21212915402.

Амортизатор задний Нива 21213:

• Диаметр штока: 12,5 мм.
• Диаметр корпуса: 45 мм.
• Высота корпуса: 315 мм.
• Ход штока: 198 мм.
• Артикул: 21214291500400.

Если для ремонта автомобиля Нива 2121 не удалось найти оригинальных задних стоек, то можно их успешно заменить следующими аналогами:

• SS20: арт. SS20224.
• Fenox: арт. А12175С3.
• Trialli: арт. AG01514.
• Hola: арт. SH40-413G.
• Alca: арт. 842340.

Все перечисленные модели оригинальных моделей и аналогов также могут применяться для установки на любую модель автомобиля Нива.

Какие амортизаторы лучше поставить на Ниву 2121, 21213 и 21214

Из многообразия, представленного на рынке запчастей, бывает очень непросто выбрать наиболее подходящий экземпляр. Вышеприведенные детали практически не отличаются по техническим параметрам, но качество может существенно разниться. Оригинальные запчасти, к сожалению, не являются образчиками надёжности, поэтому многие автомобилисты отдают предпочтение аналогам иностранного производства.

Газовые, газомасляные, масляные

Прежде всего, при выборе новых изделий следует определиться с типом амортизаторных стоек. Существенное отличие между моделями таких деталей заключается в веществе, которым наполнена внутренняя камера. Существуют три основных вида амортизаторов: газовые, газомасляные и масляные.

Газовые стойки идеально подходят для спортивного стиля вождения, но стоят дороже и не подлежат ремонту. Масляные изделия дешевле и мягче, что делает езду более комфортной на относительно невысоких скоростях движения. Альтернативным вариантом являются газомасляные стойки, которые, по сути, являются газовыми устройствами гашения колебаний. В изделиях этого типа также присутствует ёмкость с маслом, но для придания изделию большей жёсткости в устройстве имеется и камера наполненная атмосферным воздухом. Какие амортизаторы лучше поставить на Ниву 2121, 21213 и 21214 зависит, прежде всего, от стиля вождения автомобиля.

Сакс, Каяба, Trialli, SS-20

При установке новых амортизаторов, кроме типа изделия, необходимо обращать внимание на производителя запчастей. Наибольшей популярностью у владельцев автомобиля Ваз 2121 пользуются следующие фирмы:

• Каяба – относительно недорогие амортизаторные стойки для автомобиля Ваз 2123. Можно приобрести как газовые, так и масляные изделия. Все размеры и характеристики таких элементов подвески полностью соответствуют заводским параметрам.
• Сакс – германские амортизаторы высокого качества, которые стоят дешевле оригинальных изделий. При желании, можно выбрать газомасляные либо масляные изделия для установки на автомобиль Нива 2121 любой модели.
• Trialli – наиболее популярная фирма-производитель амортизаторных стоек, устанавливаемых на автомобили Нива вместо оригинальных изделий.
• SS-20 – амортизаторы идеально подходят для эксплуатации в условиях российского бездорожья. Стойки этого производителя отлично выдерживают низкие температуры в зимнее время года.

Продукция перечисленных производителей пользуется заслуженным доверием отечественных автолюбителей.

Можно ли установить амортизаторы от Шевроле Нива

Многие владельцы отечественных автомобилей Нива 2121 пытают поставить на них стойки от Ваз 2131. Выполнять такую замену категорически не рекомендуется. На Chevrolet Niva амортизаторы имеют больший ход штока. Если физически установить изделие вполне можно на штатное место, то во время эксплуатации может произойти поломка крепления при пробое подвески.

Внимание! Установка стоек с автомобиля Ваз 2121 на Шевроле Нива возможна, но при этом будет существенно снижена комфортность управления автомобилем и эксплуатационный ресурс детали.

Когда менять амортизаторы на Ниве

Диагностировать неисправность амортизаторов совсем несложно. Достаточно выйти из машины, закрыть дверь, и покачать автомобиль, нажимая поочерёдно на кузов в районе каждого крыла. Если после прекращения нажима автомобиль продолжит колебаться длительное время, то амортизатор работает только в качестве ограничителя хода пружины и не гасит толчки.

Внимание! Масляные подтёки, искривления штока или заклинивание этого элемента также являются показаниями к замене стоек.

Как диагностировать неисправность

Если необходимо более точно проверить амортизаторы, то эта процедура может быть выполнена на вибрационном стенде. Такое оборудование позволяет имитировать реальные дорожные условия с одновременным считыванием информации специальными датчиками.

Если выполнить диагностику этого типа не представляется возможным, то определить работоспособность этой детали можно раскачивая кузов автомобиля, как было описано выше либо снять амортизатор и прокачать его. Если шток будет двигаться свободно, то амортизатор придётся заменить.

Ключи, комплектующие, расходники

Для выполнения работ по замене амортизаторов необходимо приобрести оригинальные стойки либо качественные аналоги, подготовить комплект ключей, домкрат и противооткатные упоры. В комплекте с этой деталью поставляются все необходимые комплектующие, в том числе, шайбы и прокладки. Главное, во время распаковки и выполнения монтажных работ не потерять мелкие детали.

Внимание! Для того чтобы можно было легко открутить гайки, перед снятием стоек рекомендуется обработать все резьбовые соединения проникающей смазкой.

Замена амортизаторов Нива 4х4 и кронштейнов их крепления

Выполнение работ по замене амортизаторов Нива 4х4 Урбан рекомендуется выполнять строго в определённой последовательности.

Инструкция для передней подвески

https://youtube.com/watch?v=ekX6zjKvU5Y%3Ffeature%3Doembed

Работа по замене переднего амортизатора выполняется в такой последовательности:

• Ослабить гайки крепления колеса.
• Приподнять автомобиль на домкрате.
• Снять колесо.
• Открутить гайку стойки со стороны моторного отсека, при этом, удерживая шток от проворачивания ключом 6 мм.
• Удалить шайбу и демпфер.
• Открутить нижнее крепление стойки.
• Вынуть амортизатор из посадочного места.

Установить новую стойку в сборе в обратном снятию порядке.

Внимание! Даже если из строя вышел только один амортизатор, заменить следует оба передних изделия.

Инструкция для задней подвески

Замена заднего амортизатора осуществляется практически также, как и при ремонте передней подвески. Если есть возможность установить автомобиль над смотровой ямой или приподнять на подъёмнике, то можно обойтись без снятия колеса. В этом случае, работа может быть выполнена следующим образом.

• Автомобиль следует приподнять на домкрате или подъёмнике.
• Открутить нижнее крепление.
• Открутить верхний болт.
• Снять амортизатор.

Когда неисправный амортизатор будет снят, устанавливают новое изделие. При этом, необходимо обеспечить качественную затяжку резьбового крепления.

Внимание! Перед установкой новых амортизаторов их рекомендуется прокачать вручную.

Заключение

Амортизаторы на Ниву 2121, 21213 и 21214 какие лучше выбрать зависит от многих факторов. Если автомобиль будет часто эксплуатироваться на высокой скорости, то лучше приобрести газовые изделия. Такие детали стоят дороже, но срок службы у них гораздо выше, чем у масляных амортизаторов.

Замена задних и передних амортизаторов ВАЗ 2121

https://youtube.com/watch?v=tqDsTS10NXk%3Ffeature%3Doembed

https://youtube.com/watch?v=XDiar9EYTec%3Ffeature%3Doembed

Схема передней подвески нива 2121, 21214

Палец ВАЗ-2121,21213 амортизатора заднего АвтоВАЗ 21212915556, верхнее крепление заднего амортизатора- на видео втулка старого амортизатора типа прикипела, менять не стал, но это не втулка а палец

Преимущественная среда обитания Нивы 2121 -бездорожье, а непостоянное качество комплектующих накладывают на владельца ряд забот, например, по замене амортизаторов. Средняя ходимость данных компонентов – 50 тыс. км.

• продолжительная раскачка;
• заклинивание в крайних положениях;
• стук, хруст и иные звуки;
• появление «пробоев»;
• увеличение тормозного пути.

Для диагностики амортизационных стоек применяются 3 методики:

• Используя вибростенд, проведите испытания и проанализируйте график колебаний в соответствии с эталоном. Дополнительно такой способ позволит выявить проблемы с пружинами, сайлент-блоками и другими элементами подвески.
• Демонтируйте нижнее крепление стойки, после чего вручную прокачайте ее. Сжатие штока должно проходить без рывков и чрезмерных усилий.

• начальная длина (в сжатом состоянии) – 220 мм;
• полная длина (при вывешивании) – 303,5 мм;
• шток – 11 мм;
• кожух – 50 мм.

• начальная длина (в сжатом состоянии) – 310,5 мм;
• полная длина (при вывешивании) – 429 мм;
• диаметры штока и кожуха аналогичны передним.

• Koni Special () – в отличие от оригинала, имеют большую на 10 мм максимальную длину спереди и на 70 мм – сзади. Также обладают настраиваемой жесткостью в зависимости от преимущественного стиля езды. Характеризуются повышенной жесткостью, уменьшают время реакции автомобиля на движения рулем.
• Bilstein Sport () – подойдут тем, кто не привык жалеть свою машину. Чрезвычайно стойкие на пробой, прощают серьезные ошибки пилотирования.
• Sachs Superturing (масляные) – обеспечивают баланс между комфортабельностью и управляемостью, что позволяет хорошо чувствовать авто на асфальте и не утомляться при преодолении грейдера.
• KYB Excel-G () – популярны у любителей комфортной езды по поверхностям всех типов. Устойчивы к морозам и жаре, снижают акустическую нагрузку.
• BOGE Turbo24 () – устраняют продольную раскачку, позволяет получать 100 % информации о дороге и столь же точно задавать направление движения.
• Monroe Adventure () – сходны по характеристикам с Sachs, однако допускают крены выше среднего, при этом с желанием «проглатывают» крупные колдобины.

• домкрат (желательно гидравлический);
• молоток или кувалдочка;
• накидной ключ 17 мм;
• головка торцевая 19 мм;
• рожковый ключ 6 мм;
• вороток.
