Как снять ручку стеклоподъемника на ниве и как это сделать? Видео

В автомобиле Нива Шевроле электрические стеклоподъемники установлены на передних дверях. Кнопки управления расположены сверху на дверцах. Водитель может управлять стеклоподъемниками обеих дверей, а пассажир, только правой.

Обновлено: 03.05.2023

У моего лучшего друга и без ручки стеклоподъемника на шевроле полно чего полетело 😉 Видел, как ребята вварили между усилителями втулок проф.трубу 40х20, ребром вперед! Что скажете по этому поводу?

Периодические проблемы с ручкой стеклоподъемника подзадолбали Ж)) Очень полезное классное видео. У меня такая же проблема на четырёх дверях. Хотел ограничители заказать. Оказалось заменителей нет. Ждать минимум 15 дней. Их стоимость 9000 руб за 4 шт.

как вырезать люк,как покрасить автомобиль,как снять руль, а хотелось как всегда осмотр,договор,прод ажа.Жду с нетерпением и лайк как обычно

А если из выхлопной трубы на снег чёрное вылетает? И снег грязный становится? И на ниве такое видел и на опеле

Парни, а у вас не сохранилось подробного видео предыдущего разбора-снятия переключателя, и дальнейшего, с видео внутренностей крутилки рычага? Мне друг сказал на шевроле с ручкой стеклоподъемника до сих пор все норм 🙂

Лебедка, суббуфер..и нет багажника. У приятеля на шевролете с ручкой стеклоподъемника пока без проблем.

Лучше что-то конкретное по ручке стеклоподъемника на Niva порекомендовал бы, Где владельца найти? Хочется пообщаться по машине)

Подскажите что делать машина не заводится ваз 2107. Ехала просто заглохла и всё ну был щелчёк под бардачком. Нет искры на свечах. Насос качает. Зажигание работает. В чём может быть причина. И что делать.

Спасибо дружище. Слетела тяга с ручки не мог дверь снаружи открыть. Сегодня посмотрел твой ролик и за 10 минут снял карту не сломав при этом ничего. Карина 99г

Доброго времени суток. Подскажите пожалуйста. У меня такая же Авео как у Вас. Загоралась лампочка АБС, но при пуске двигателя тухла. При начале движения опять загоралась, при чем в основном при малых оборотах колеса. Заехал на станцию, сказали левый передний датчик, сняли, почистили, проблема на время пропала. Через месяц опять то же. Комп выдает ошибку 1380 (датчик неровности дороги). что это может быть?

Здравствуйте! У каго какие мысли подскажите! при регулирование корбюратора (паплывок уровня) при том что маслал долго когда заливал карбон.. Когда все зделал проехался и взглянул на щуп а там чуть больше уровня масла тоесть втрого. Масла чистое езжу на воде. Масло имею виду нет пузырьков можно ж определить попало ли туда вода. И еще жидкое масло припахивает бензином Ну мои мысли пошол бенз в картер когда я его заводил когда его заливало. Из за этого поднялся уровень. Ьлять не охото раскидывать его вот и по этому хочу спросить у вас Да и эт пропало давлени е когда все зделал. Мне приятель сказал на шевроле и без ручки стеклоподъемника куча чего сломалось 😉

У коллеги с работы и без ручки стеклоподъемника на ШЕВРОЛЕ много чего полетело 😉 Не думал,честно,что это такая актуальная тема,меня на форуме спросили как снять и я показал,если у кого не получается то пробуйте прокручивать тряпочку по оси,возможно не попадаете на усы шпильки,и не делайте всё резко,стопор может улететь с концами.

В 21веке с ключами к баку бегать. и придумывать прокладочки для горловины. это фиаско. Зато в кабине как в кладовке, сартирка,лопаты, доски миллионы ключей,отверток, накидки на седлах с бабушкиного чулана

красавчик брат видео полезное,по больше выкладывай про п10,у меня не поднимает ни отпускает,раньше еле еле поднимал,дело в моторчике,где искать причину,иду снимать механизм

Спасибо автору очень помог Ж)) Лучше что-то конкретное по ручке стеклоподъемника на Нива посоветовал бы )))

Работает только на тачках, где в промежуточном пластиковом кольце нет защитного наплыва от такой махинации. Не . себе мозги, купите нормальные съёмки, эта ручка сдергивается равномерным усилием с двух сторон без повреждений. Ещё раз, такой способ не подходит для например новых Киа рио )) О ручке стеклоподъемника понятно >)

У моего друга с ручкой стеклоподъемника на нива пока без проблем 🙂 Сделай пожалуйста видео как заменить переднее боковое правое стекло на Ходе аккорд.

Он за свою харю переживает!Дети могут засунуть голову и ногами нажать кнопку случайно и стекло передавать шею может задохнуться, молодцы производители! А вот теперь подумай кто далба*б!

Что то не помогает у меня ее жмешь она только на пару-тройку сантимов отпускает и все Т.е не каким образом оно не опускается до конца одним нажатием

Мне приятель сказал на chevrolet и без ручки стеклоподъемника куча чем руки занять! Спасибо за совет.

Ты . ты снимай что делаешь, . я уже с этим тругольником . часа два, нашёл . одно видео, и скуа на тебе, не попало в кадр.

добрый день у меня smart 450,0.7.2006г есть ряд проблем) первая но не значительная стук в дверях при опущенных стеклах на половину! что это может быть? вторая это вибрация педали газа при первом троганье) был бы вам очень благодарен за ответ)

Желательно в деталях по ручке стеклоподъемника посоветовал бы ) а индикатор батареи при вык двс слабо горит что может влиять на зарядку подсказать кто нибудь может. заранее благодарю

Благодаря такой возможности их устанавливают во многие электрические приборы. При скачках напряжения варистор, назначение которого направлено на изменение сопротивления, не дает ломаться приборам. Также он предотвращает перегоранию проводки. Таким образом, данные элементы обеспечивают надежную защиту при скачках электрического напряжения в сети. — Читайте подробнее на :

Все права защищены. При перепечатке материала, активная ссылка обязательна.
© Чем официалы, лучше сам! Обратная связь

Андрей, наконец-то про Ниву вышло видео! Очень ждал! А еще, Вы давненько обещали снять видео про ЦРВ. Я Вам писал в комментариях и Вы говорили, что ЦРВ не продана и материалов по ней много) Я с тех пор жду)

Мне приятель сказал с ручкой стеклоподъемника на ваз пока все без особых проблем… Блин вчера сломал,так и не смог снять!теперь буду знать,как делать!

кикдаун всеравно включает полную мощность, потому режимы не повлияли, а вот при спокойной езде разница будет

На Дамасе такое-же крепление ручек. Когда снимал — измучился. С ВАЗов до этого, сдёргивал без проблем, но там они по другому крепятся. Про такой съёмник я не знал. Думаю его можно самому сделать. Хотелось бы, чтобы подробнее показал бы по ручке стеклоподъемника.

ребро жесткости уже не тот, при заклинивании снова согнется в этом же месте ))) У моего друга на ваз 2123 и без ручки стеклоподъемника полно чего полетело >)

Андрей, спасибо за познавательное видео, как всегда лайк! Тут вопрос такой, когда следующую машину себя приобретешь? Вижу ты конкретно занялся глобальным переселением коренных жителей Сибири в краснодарский край! По этому ещё вопрос по-этой теме! А как же быть с Сибирью, китайцам отдадим?! И как хачи в Краснодаре относятся к такому массовому наплыву сибиряков?

Желательно в деталях пояснил бы по ручке стеклоподъемника на ваз 2123 )) кто знает, как снять верхнюю крышку торпеды? там где часы, дифлекторы, аварийка.

Можно без съемника быстро снять. Нужна линейка металлическая или пластиковая тонкая, или полоска другого материала, только прочная. Линейку заводим снизу ручки, между пластиковым кольцом и обивкой двери, перпендикулярно ручке (‘ Т ‘) до упора. Далее поднимаем один край линейки (около 50 градусов) отжимая одну сторону стопорного кольца, возвращаем в исходное положение, поднимаем другой край линейки, кольцо должно сместиться освободив ручку. Если этого не произошло, нужно повторить ещё раз. На все манипуляции уходит меньше минуты.?

Я не понимаю, что тут сложного?В коментах пишут час промучался и ничего не получилось. Я снимаю обычной плоской отверткой. Да, в первый раз пришлось понять, как она вообще снимается, но мучался я не долго, минут 5 — 10. Сейчас происходит все намного быстрее. Всем привет. Илья, Одeсса, дєу тико. Мне приятель сказал на 2123 с ручкой стеклоподъемника пока все зашибись )

Все права защищены. При перепечатке материала, активная ссылка обязательна.
© Чем официалы, лучше сам! Обратная связь

Большой люфт дверной ручки Для начала разбираем переднюю дверь. Как это делать я уже писал в теме про установку передних твиттеров. Далее отгибаем полиэтилен для доступа к внутреннему креплению ручки: Внутренний винт ручки Я думал что именно он ослаб, но он оказался нормально затянутым.

10.11. Задние двери

Поэтому ручку пришлось разобрать дальше Второй винт крепления ручки на передней двери находится здесь: Потяните внутреннюю ручку замка и выверните винт крепления облицовки ручки. Сдвиньте назад и снимите облицовку ручки сама ручка останется на двери. Выверните винты в нише подлокотника и Подденьте обивку отверткой в местах расположения пистонов и Снимите пистоны крепления обивки, если они остались в двери.

Шевроле нива замена ручки стеклоподъемника пистоны замените.

Установите обивку двери и снятые детали в порядке, обратном снятию. Снятие и установка замка задней двери Вам потребуются: Снимите обивку двери см.

Нам, в данном случае, нужен с квадратым наконечником, а разъем переделаем. Шевроле нива замена ручки стеклоподъемника моторедуктор не торопитесь устанавливать на место, сначала нужно проверить его работоспособность.

Подключите его к колодке с помощью проводов и поуправляйте кнопкой стекла. Если мотор исправен, ставим его на место: У старого и нового моторедукторов отрезать разъемы с проводами. Припаять старый разъем к проводам нового моторедуктора. Может быть, виной всему трос, который опускает и подымает стекло.

Как снять ручку стеклоподъемника нива шевроле

Также причиной могут быть изношенные шлицы шестеренки системы стеклоподъемника. Если это так, то придется менять весь механизм. Чтобы это сделать, не нужно вынимать шевроле нива замена ручки стеклоподъемника.

Действия следующие: Для этого достаточно поддеть декоративные заглушки отверткой, после чего, используя крестовидную отвертку, придется открутить винты, которые держат саму ручку подлокотника.

Открутив саморезы, которые удерживают карман двери, уберите шевроле нива замена ручки стеклоподъемника. Ее нужно легонько поддеть, после чего снять. Кстати об инструменте, нам понадобятся отвертки, удобнее пользоваться аккумуляторной отверткой или шуруповертом, обычные отвертки, набор гаечных ключей, пассатижи, кусачки, желательно специальные клещи для зачистки проводов, но это кто как привык, острый нож, лучше специальный строительный, пластиковые хомуты для крепления проводки к элементам кузова автомобиля и шевроле нива замена ручки стеклоподъемника проводке, гофра различных диаметров для механической защиты проводки.

Как снять обшивку двери и механические стеклоподъемники я думаю, вы все, наверняка уже знаете, ибо эта информация есть во многих руководствах по ремонту Шевроле Нивы, в том числе и в других обзорах по установке электростеклоподъемников, в частности на сайте Стеклоподъем.

Задние МСП Niva Chevrolet

Задние двери автомобиля Нива Шевроле оборудованы механическими стеклоподъемниками. Они не так удобны, как электрические, но более надежны.

Главный элемент механизма стеклоподъемника — приводное устройство. Привод состоит из простого набора элементов: пары прямозубых шестерен и ручки. Ручка регулирует степень открытия окна.

При поломке стеклоподъемника не будет открываться окно, когда прокручивается ручка. Причин может быть несколько:

1. Сточились шлицы ручки. Это происходит из-за мягкого пластика самой ручки, в месте соединения с валом редуктора. Ручку заменяют, выбирая вариант с металлической вставкой.

2. Сточились зубья шестерен редуктора. Редуктор — это блок из двух шестерен в корпусе, с местом для троса. Корпус соединен заклепками. Чтобы заменить сточенную шестерню, нужно высверлить эти крепежи, после ремонта заменить болтами. Проще поменять редуктор в сборе.

3. Оборвался трос. При такой поломке ручка вращается слишком легко. Трос продается только в сборе. Можно найти подходящий вариант, но проще поменять весь стеклоподъемник.

4. Ослабилось крепление троса к основанию стекла. Это самая простая поломка. Трос проскальзывает в крепление и не двигает стекло. Нужно снять обшивку двери и, затягивая болты крепления, отрегулировать положение стекла и троса друг к другу.

Рассмотрим как поменять задние стеклоподъемники:

Мы рассмотрели основные причины поломок стеклоподъемников на передней и задней двери и способы их ремонта. Воспользуйтесь нашими советами для самостоятельного ремонта и сэкономьте семейный бюджет.

Как снять ручку стеклоподъемника?

На этом я акцентироваться не. Сами электростеклоподъемники устанавливаются довольно просто, в те же места, куда были прикручены механические.

Единственный момент, желательно иметь под рукой временную проводку от АКБ, дабы можно было выровнять крепление электростеклоподъемников относительно технологического проема в двери и крепления самого стекла. Рукой сдвинуть крепление у меня не получилось, а прикладывать силу я побоялся, потому использовал удлинитель с крокодильчиками на АКБ, который соединил с проводкой электростеклоподъемников.

Разумеется, все контакты нужно изолировать, дабы не было короткого замыкания. Перед тем, как затягивать все гайки, необходимо проверить работу электростеклоподъемников, стекло должно ходить плавно и ровно.

Провод прокладывается внутри двери шевроле нива замена ручки стеклоподъемника электродвигателем, ближе к внутренней стенке, по которой проходит гофра с проводами электрозамка двери, наш провод можно закрепить на этой гофре и через отверстия в самой двери при помощи пластиковых хомутов, задача не позволить проводам и разъемам свободно болтаться внутри двери и касаться движущихся элементов.

Провод выводим в стойку двери через резиновую гофру между дверью и кузовом автомобиля, эту гофру лучше шевроле нива замена ручки стеклоподъемника вытащить из отверстий кузова и двери, проталкивать провод будет удобнее, а гофру поставить на место не составляет большого труда.

Читайте также:



• Установка камеры заднего вида лансер 10



• Регулировка карбюратора москвич 2140



• Замена поршневых колец ниссан х трейл



• Установка подушки безопасности пассажира на гранту



• Замена пыльника шруса вольво s40

Неисправности стеклоподъемника передней двери

В процессе эксплуатации автомобиля случаются поломки механизма подъема стекол. Чаще причины неисправностей связаны с электрической схемой подъемников.
Рассмотрим основные причины неисправностей:

2. Не работает правый:
2.1. Повреждение в моторедукторе, или в реле обратного тока.
2.2. Обрыв электрической сети.
2.3. Сломался переключатель стеклоподъемника.

3. Стекло опустилось, но не поднимается. Причина — зависание кнопки в нижнем положении.

4. Замедление опускания или поднятия стекла. Причина этого — загрязнение отверстий для дренажа, внизу двери.

5. Возможен износ или обрыв троса в барабане.

6. Встречаются и механические повреждения. Их определяют по характерным шумам и стукам.Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь.

Замена передних СП

Снимают механизм ЭСП с передней двери для проведения ремонта деталей, или полной его замены. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению. Необходим стандартный набор инструментов.

Последовательность проведения работ:

1. Снимаем пластиковую обшивку двери. Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и три внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку.
2. Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса.
3. Снимаем динамик.
4. Демонтируем стекло передней двери. Для этого откручиваем болты крепления пластины стекла к планке, болт крепления направляющей двери. Отводим направляющую, вынимаем уплотнитель стекла, извлекаем стекло.
5. Открепляем моторедуктор привода ЭСП от колодки с проводами питания.
6. Вывинчиваем гайки крепления механизма к основанию двери, центральные и нижние гайки.
7. Достаем механизм из дверного отверстия.Осматриваем механизм на наличие повреждений, проводим замену деталей. Далее устанавливаем в обратном порядке отремонтированный электростеклоподъемник, или заменяем новым.

Устраняем неисправности ЭСП

Чтобы механизм стеклоподъемника передней двери не ломался, достаточно раз в год промазывать все его детали. В случае поломок, извлекают ЭСП и проводят ремонт:

1. Предохранитель проверяются стандартным способом. По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером (мультиметром) по сопротивлению, или напряжению.

2. Проверяем на исправность реле. Для этого либо подсоединяется новое, либо замыкают контакты 30 и 87 между собой. Реле ремонту не подлежит, его заменяют.

3. Кнопки стеклоподъемника проще снять и заменить. Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD-40.

4. Неисправный моторчик подлежит замене. Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Иногда достаточно очистить детали от ржавчины и смазать, чтобы подъемник исправно заработал.

Ремонт и замена стеклоподъемников Нива Шевроле, а также способы подключения без зажигания

Вставьте как намотать трос стеклоподъемника шевроле нива в сборе с пружиной в чашку тормоза. Для облегчения этой операции валик необходимо вставлять, одновременно проворачивая его после того, как первый виток пружины коснется чашки.

Вставьте шестерню в чашку так, чтобы выступ шестерни попал в промежуток между усиками пружины. Установите чашку с подсобранными деталями в стеклоподъемник, проверьте, чтобы зубья шестерни вошли в зацепление с зубьями барабана, и приклепайте чашку к корпусу стеклоподъемника.

Если нет заклепок нужных размеров, можно изготовить их из прутковой малоуглеродистой стали. В некоторых моделях авто вместо троса используется цепь или ремень, они более надежны. Натяжение гибкой детали осуществляется с помощью роликов. Ролики крепятся с внутренней стороны двери. Направляющая труба, на которой крепятся ролики.

Это деталь, на которую наматывается трос. Пластина, на которую крепится стекло. Среди роликов один напружинен, что позволяет регулировать натяжение троса: Может использоваться для натяжения пружина. Устройство с тросовым приводом Пластина прикреплена к тросу и движется по направляющей трубе, расположенной вертикально.

Электростеклоподъемники шевроле нива как намотать тросик

С пластиной соединяется нижняя кромка автомобильного стекла. При вращении ручки или нажатия клавиши приводятся в действие шестерни привода, эти движения передаются на приводной барабан.

При этом одна ветвь тросика наматывается на барабан, другая — разматывается. Если стекло слишком широкое, возможны перекосы, так как один трос его не удержит.

Подключение ЭСП без зажигания

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.
Процесс:
1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Второй метод — это доработка реле ЭСП. Также замыкаются два контакта, но не снаружи реле, а внутри его. Такую доработку делают в автосалоне.

Третий метод — подключение стеклоподъемников к прикуривателю:

1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
2. Подсоединяем провод к плюсу прикуривателя.
3. Провод стыкуем с кнопками ЭСП.
4. Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
5. Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А

Важно! Помните, что изменения в подключении стеклоподъемников в разы увеличивают потребление энергии, что быстро разряжает аккумуляторную батарею.

Ремонт и замена стеклоподъемников Нива Шевроле, а также способы подключения без зажигания

Если попытаетесь воспользоваться схемой упр. стеклоподъёмниками данной выше, то до второго пришествия не запустите, её чертил не трезвый человек, реле под №3 просто фантазия!

Почитал схему… был не мало озадачен, включением двигателя через лампочку…
Под номером 3 не реле, а кнопка стеклоподьемника правой двери, которую, правда, нарисовали не правильно: развернули картинку на 180 градусов вместо отражения и схема стала просто опасной для повторения не думая или колхоза чего-то своего, на ее основе

Служил он долго и исправно, но в один непрекрасный момент вдруг отказал.

Поиск и устранение неисправности следует начать с проверки предохранителя, с него идет питание на оба стеклоподъемника. Если он целый, то придется разбирать дверь. Для этого:

Вынуть 2 заглушки, отвернуть два винта и два самореза на дверной ручке

Отвернуть саморез под ручкой открывания двери. Накладку сдвинуть назад, повернуть на 90 градусов и снять с ручки открывания двери.

В нижней части обшивки отвернуть два самореза и снять накладку

Отвернуть 4 самореза крепления динамика. Снять его.

Обшивку двери поддеть снизу отверткой, перехватиться и взяться за нее руками. Потянуть на себя по кругу и снять её.

Отвернуть кронштейн стекла от механизма стеклоподъемника

Отвернуть направляющую стекла и снять её.

Опустить стекло вниз, приподнять его правую сторону и в наклоненном положении вытащить из двери

Отвернуть крепление рамки стеклоподъемника в 4-х точках и крепление моторедуктора.

Отвернуть ключом на 22 три резиновых демпфера со шпильками. Осторожно! Не потеряйте шайбы, которые находятся между моторедуктором и пластмассовым корпусом механизма.

Теперь необходимо купить новый моторедуктор и установить его на место. На рынке и в магазинах я не смог найти именно для Шевроле-Нивы, поэтому купил от ВАЗ-2110.

Но тут надо быть внимательным! Моторедукторы для них бывают двух видов. Отличаются они между собой разъемом и наконечником. У одного — квадратный, у другого — прямоугольный. Нам, в данном случае, нужен с квадратым наконечником, а разъем переделаем сами. Покупаем.

Новый моторедуктор не торопитесь устанавливать на место, сначала нужно проверить его работоспособность. Подключите его к колодке с помощью проводов и поуправляйте кнопкой стекла. Если мотор исправен, ставим его на место:

У старого и нового моторедукторов отрезать разъемы с проводами. Припаять старый разъем к проводам нового моторедуктора. Положите моторедуктор рядом с механизмом подъёма стекла и проверните втулку с тросиком так, чтобы грани совпали с гранями наконечника моторедуктора

Собрать все в обратной последовательности. При установке облицовки двери обратите внимание, чтобы она зашла в паз верхнего уплотнителя стекла.

Рис. 8.5. Установка стеклоподъемника и опускного стекла передней двери: 1 – ручка стеклоподъемника; 2 – заглушка; 3 – поводок; 4 – защелка ручки; 5 – розетка ручки; 6 – болт с шайбой крепления стеклоподъемника; 7 – уплотнитель проема двери; 8 – уплотнитель подоконный внутренний; 9 – опускное стекло; 10 – уплотнитель подоконный наружный; 11 – болт с шайбой крепления опускного стекла; 12 – винт с гайкой пластинчатой; 13 – винт с шайбой крепления рамки стекла; 14 – стеклоподъемник; 15 – уплотнитель стекла; 16 – держатель уплотнителя стекла; 17 – втулки

Рис. 8.12. Установка замков и ручек передней двери: 1 – привод внутренней ручки; 2 – облицовка ручки; 3 – внутренняя ручка; 4 – тяга; 5 – держатель тяги внутренней ручки; 6 – болт; 7 – шайба; 8 – болт; 9 – шайба; 10 – кнопка наружной ручки; 11 – винт крепления замка; 12 – шайба; 13 – выключатель замка; 14 – прокладка; 15 – пружина пластинчатая; 16 – привод замка; 17 – толкатель кнопки; 18 – пружина замка двери; 19 – пружина рычага выключения; 20 – тяга выключения; 21 – шайба опорная; 22 – палец замка; 23 – пластина; 24 – замок двери; 25 – ручка наружная

Рис. 8.26. Установка обивки передней двери: 1 – накладка декоративная; 2 – карман; 3 – обивка двери; 4 – подлокотник; 5 – винт крепления кармана; 6 – гайка; 7 – наклейка внутренняя; 8 – гайка квадратная; 9, 15 – винты; 10 – держатель; 11, 14 – пистоны; 12 – винт крепления накладки; 13 – накладка угловая

Рис. 8.6. Стеклоподъемники дверей: 1 – направляющая стеклоподъемника; 2 – ролик направляющей; 3 – муфта; 4 – наконечник; 5 – оболочка нижняя; 6 – упор; 7 – чашка; 8 – заклепка; 9 – корпус; 10 – оболочка верхняя; 11 – пружина тормоза; 12 – шестерня; 13 – валик стеклоподъемника; 14 – барабан; 15 – шайба; 16 – ось; 17 – каретка; 18 – трос

Рис. 8.9. Установка стеклоподъемника опускного стекла задней двери: 1 – стеклоподъемник; 2 – ручка стеклоподъемника; 3 – уплотнитель подоконный внутренний; 4 – опускное стекло; 5 – уплотнитель подоконный наружный; 6 – упор опускного стекла; 7 – болт; 8 – шайба; 9 – болт с шайбой крепления опускного стекла; 10 – уплотнитель стекла; 11 – винт с шайбой крепления направляющей стекла

7. Отсоедините опускное стекло 9 (см. рис. 8.5) передней или 4 (см. рис. 8.9) задней двери от каретки 17 (рис. 8.6) стеклоподъемника, для чего выверните, придерживая стекло, два болта 11 (см. рис. 8.5) с шайбами.

9. Выверните пять болтов на передней или задней двери, которыми механизм стеклоподъемника (в трех точках) и направляющая стеклоподъемника (в двух точках) крепятся к внутренней панели двери.

12. Снимите каретку 17 с направляющей 1 стеклоподъемника, для чего приподнимите каретку, преодолев усилие тонких пружинящих элементов пластмассовых ползунов.

13. Обрежьте трос заподлицо с наружными поверхностями выступающей цилиндрической средней части каретки, между внутренними поверхностями которой находятся обжатые втулки 17 (см. рис. 8.5) с тросом, фиксирующие трос на каретке. Выньте остаток троса с втулками.

14. Пропустите освободившиеся концы троса через ролики 2 (см. рис. 8.6), освобождая направляющую от троса. Пропуская трос через упоры 6 и оболочки 10, вытяните на себя обжатые втулки с тросом из пазов барабана и снимите трос с барабана.

Рис. 8.7. Трос стеклоподъемника передней и задней двери: 1 – трос; 2 – втулка (в скобках даны размеры для задней двери)

15. Заготовьте отрезки стального троса диаметром 1,9 мм, длиной (1645±3) мм для передней двери и (1665±3) мм – для задней (рис. 8.7) и четыре втулки для обжатия троса. Втулки могут быть изготовлены из стальной трубки наружным диаметром 5 мм, с толщиной стенки 1,4 мм, длиной 3,3 мм. Обожмите втулки на тросе в соответствии с размерами, указанными на рис. 8.7. Концы троса слегка опаяйте оловянным припоем, чтобы предохранить их от расплетения (расслаивания) и облегчить протягивание концов троса в отверстие на барабане.

16. Вставьте трос в выступающие цилиндрические части каретки таким образом, чтобы обжатые втулки 17 находились в промежутке между этими частями (см. рис. 8.5).

17. Осторожно установите каретку с тросом на направляющую стеклоподъемника, преодолев усилие пружинящего элемента пластмассового ползуна.

18. Пропустите концы троса по ручьям роликов в отверстия фланцев, упоров, оболочек (поз. 3, 4, 5, 6, 10 на рис. 8.6).

19. Выведите один из концов троса через отверстие в пазу барабана, ближайшее к свободному от зубьев торцу, и обожмите втулкой так, чтобы расстояние от конца втулки до конца троса было не более 3,5 мм. Обжатие должно обеспечивать усилие вырывания не менее 1000 Н (100 кгс).

20. Вставьте конец троса с обжатой втулкой в соответствующий паз на барабане (сечение А–А на рис. 8.6).

21. Пропустите второй конец троса через второе отверстие соответствующего паза барабана, ближайшего к зубчатому венцу. Предварительно совместите паз барабана с отверстием корпуса, к которому барабан присоединен осью. Подобно первому, обожмите второй конец троса.

22. Втяните трос в паз так, чтобы втулка зафиксировалась, и намотайте трос на ручьи барабана. Обратите внимание на правильность намотки троса. Трос должен ложиться в ручьи ровно, без перехлестывания. Намотайте с каждой стороны трос примерно на два оборота барабана, что будет соответствовать среднему положению каретки на направляющей стеклоподъемника.

23. Наденьте на валик 13 (см. рис. 8.6) стеклоподъемника ручку 1 (см. рис. 8.5), сделайте ею несколько оборотов в обе стороны и проверьте натяжение троса. Натяжение проверяется величиной его прогиба, которая должна быть 10–15 мм от усилия 50 Н (5 кгс), приложенного на расстоянии 250 мм от конца направляющей 1 (см. рис. 8.6). Усилие нужно прикладывать вверх от дна профиля направляющей. Положение каретки 17 должно соответствовать положению ручки, отведенной на пол-оборота от верхнего положения. При необходимости отрегулируйте натяжение резьбовым наконечником 4. Правильно собранный стеклоподъемник должен работать без заметного шума, плавно и без рывков при подъеме и опускании каретки.

24. Закрепите стеклоподъемник в трех точках и направляющую в двух точках болтами с шайбами (см. рис. 8.5) к внутренней панели двери. Присоедините опускное стекло к каретке направляющей двумя болтами 11 с шайбами. Установите все ранее снятые детали и узлы.

Обжатые с необходимым усилием 1000 Н (100 кгс) втулки на тросе обеспечивают перемещение стекла при вращении ручки стеклоподъемника.

3. Поставьте осторожно каретку с тросом на направляющую стеклоподъемника, преодолев усилие пружинящих элементов пластмассовых ползунов.

5. Проверьте правильность перемещения каретки в обе стороны при вращении ручки и отсутствие проскальзывания троса.

5. Поставьте осторожно каретку с тросом на направляющую стеклоподъемника, преодолев усилие пружинящих элементов пластмассовых ползунов.

7. Проверьте работу стеклоподъемника, надев на валик 13 ручку 1 (см. рис. 8.5) и провернув ею барабан на несколько оборотов в обе стороны. Убедитесь, что ползун перемещается по направляющей без шума. Смажьте при необходимости фланец направляющей.

2. Срежьте три заклепки 8 (см. рис. 8.6) крепления чашки 7 тормоза к корпусу 9 стеклоподъемника и снимите чашку вместе с валиком 13 и шестерней 12.

4. Установите на валик новую пружину тормоза, следя за тем, чтобы ее витки не перехлестывались, а усики находились в выемке головки валика.

5. Вставьте валик в сборе с пружиной в чашку тормоза. Для облегчения этой операции валик необходимо вставлять, одновременно проворачивая его после того, как первый виток пружины коснется чашки.

7. Установите чашку с подсобранными деталями в стеклоподъемник, проверьте, чтобы зубья шестерни вошли в зацепление с зубьями барабана, и приклепайте чашку к корпусу стеклоподъемника. Если нет заклепок нужных размеров, можно изготовить их из прутковой малоуглеродистой стали. Диаметр стержня (4±0,15) мм, длина стержня 8 мм, высота головки 2,4 мм, диаметр головки 7,1 мм.

9. Проверьте работу тормозного устройства стеклоподъемника: если приложить к опускному стеклу усилие 500 Н (50 кгс), направленное вниз, стекло не должно опускаться.

Рис. 8.2. Фрагменты сечений кузова: 1 – ограничитель двери; 2 – ось ограничителя; 3 – неподвижное звено петли двери; 4 – подвижное звено петли двери; 5 – болт крепления петли к кузову; 6 – болт крепления петли к двери; 7 – болт; 8 – шайба; 9 – гайка пластинчатая; 10 – защитный кожух; 11 – винт крепления защитного кожуха; 12 – капот; 13 – подвижная петля капота; 14 – болт крепления петли к капоту; 15 – болт крепления петли капота к кузову; 16 – шайба пружинная; 17 – упор капота; 18 – пружина упора капота; 19 – переднее крыло

2. Выбейте ось 2 (см. рис. 8.2) ограничителя 1. Будьте осторожны: без ограничителя дверь может удариться о кузов и повредить его.

5. При помощи молотка установите ось 2, предварительно совместив отверстие ограничителя под ось на двери с отверстием приварной петли ограничителя на кузове.

3. Снимите внутренний 8 (см. рис. 8.5) и наружный 10 подоконные уплотнители, с помощью отвертки освобождая их от зацепов на внутренней и наружной панелях.

4. Отверните винты 13 на передней или 11 (см. рис. 8.9) на задней двери, чтобы стекло могло выйти из направляющих. На задней двери, придерживая стекло, отверните болт 7 и снимите упор 6.

5. Стекла установите в таком положении, чтобы обеспечить доступ к болтам 11 (см. рис. 8.5) на передней двери или 9 (см. рис. 8.9) на задней двери. Придерживая стекло, отверните болты крепления стекла к стеклоподъемнику.

7. Если новое стекло без обоймы, переставьте на него обойму со старого стекла. Для этого снимите обойму 1 (рис. 8.10 и 8.11), слегка разведя ее края. Затем выправьте обойму: ширина паза в обойме под стекло должна быть вверху 7,5 мм, внизу – 8,5 мм. Запрессуйте в обойму новое стекло с прокладкой 2 из сырой резины, смоченной бензином. При этом выдержите размеры, показанные на рис. 8.10 и 8.11. Запрессовку можно выполнять на прессе с ручной подачей или с помощью молотка. В последнем случае стекло уприте верхней частью в деревянную опору, предварительно подложив мягкую прокладку. На кромку стекла положите резиновую прокладку 2 и обойму, после этого ударами молотка через деревянный брус запрессуйте стекло до упора. Затем обрежьте прокладку на одном уровне с краями обоймы. Правильно запрессованное стекло не должно выдвигаться из обоймы усилием рук.

10. При опущенном стекле установите подоконные уплотнители, зафиксировав их зацепами на панелях двери с помощью отвертки.

11. Выставьте стекло по рамке, затяните болты крепления стекла к стеклоподъемнику и винты крепления направляющих к внутренним панелям дверей. На задней двери установите упор 6 (см. рис. 8.9) стекла и закрепите его болтом 7 с шайбой 8.

Разборка закончена. Теперь необходимо купить новый моторедуктор и установить его на место. Но тут надо быть внимательным! Моторедукторы для них бывают двух видов.

Отличаются они между собой разъемом и наконечником. У одного — квадратный, у другого — прямоугольный. Нам, в данном случае, нужен с квадратым наконечником, а разъем переделаем. Устраняем неисправности ЭСП Чтобы механизм стеклоподъемника передней двери не ломался, достаточно раз в год промазывать все его детали.

В случае поломок, извлекают ЭСП и проводят ремонт: Предохранитель проверяются стандартным способом. По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером мультиметром по сопротивлению, или напряжению. Проверяем на исправность реле. Для этого либо подсоединяется новое, как намотать трос стеклоподъемника шевроле нива замыкают контакты 30 и 87 между. Реле ремонту не подлежит, его заменяют.

Кнопки стеклоподъемника проще снять и заменить. Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD Неисправный моторчик подлежит замене.

8.3 Ремонт арматуры кузова

Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Иногда достаточно очистить детали от ржавчины и смазать, чтобы подъемник исправно заработал. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению.

Необходим стандартный набор инструментов. Последовательность проведения работ: Снимаем пластиковую обшивку двери.

Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и как намотать трос стеклоподъемника шевроле нива внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку. Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса. Снимаем динамик. Демонтируем стекло передней двери. Установите все ранее снятые детали и узлы.

Если втулки 17 см. Аккуратно обожмите втулки усилием Н кгс. Поставьте осторожно каретку с тросом на направляющую стеклоподъемника, преодолев усилие пружинящих элементов пластмассовых ползунов. Натяните трос резьбовым наконечником 4. Проверьте правильность перемещения каретки в обе как намотать трос стеклоподъемника шевроле нива при вращении ручки и отсутствие проскальзывания троса. Поставьте на дверь стеклоподъемник и все снятые детали и узлы. Снимите каретку 17 см. Ползуны каретки стеклоподъемника: Выбейте штифты 2 рис.

Снимите ползуны 3.

Установите новые ползуны и вставьте штифты 2. Натяните трос резьбовым наконечником 4 см. Проверьте работу стеклоподъемника, надев на валик 13 ручку 1 см. Убедитесь, что ползун перемещается по направляющей без шума. Смажьте при необходимости фланец направляющей. Поставьте на место отремонтированный стеклоподъемник. Снимите стеклоподъемник с двери см. Срежьте три заклепки 8 см. Выньте из чашки валик 13 и снимите шестерню Снимите с валика сломанную пружину 11 тормоза.

Установите на валик как намотать трос стеклоподъемника шевроле нива пружину тормоза, следя за тем, чтобы ее витки не перехлестывались, а усики находились в выемке головки валика.

Интересное видео об автоматических электростеклоподъемниках

Полезные советы по замене насоса и бачка омывателя Нива Шевроле, а также обзор веерных форсунок

Где стоят реле в Ниве 2121

Как работают вентиляторы охлаждения Нива Шевроле и через какие предохранители и реле подключаются

Устройство электростеклоподъемника (ЭСП) и схема подключения

Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.

Рассмотрим за что отвечают комплектующие в схеме электроподъемного механизма:

1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.

2. Реле включения стеклоподъемников снижает ток в цепи управления.

3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.

4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.

5. Замок зажигания подает питание на реле.

Как работает схема?

Поворот ключа зажигания подает питание на блок и реле включения подъемников. Включается светодиодная подсветка кнопок управления. Механизм движения стекла запускается только при нажатии на любую клавишу.

Движение тока в цепи: аккумулятор — предохранитель — реле — кнопка — моторчик.

Предохранители и блок реле автомобиля

Система электроснабжения и потребления автомобиля обеспечивает правильное функционирование узлов и агрегатов и комфортное вождение. Источником тока автомобиля является аккумуляторная батарея. Потребители параллельно соединены между собой и объединены в отдельные блоки с предохранителями.

На Ниве Шевроле блок предохранителей смонтирован в узел и располагается в салоне. Плавкие предохранители защищают почти все цепи питания электрооборудования. Не имеют такой защиты цепи генератора, пуска двигателя и заряда аккумулятора.

Блок предохранителей Нивы расположен со стороны водителя под приборной панелью. Доступ к монтажному блоку закрыт крышкой.

Чтобы ее снять, отвинчиваем два самореза.

Выводим крышку из зацепления с панелью приборов. Приподнимаем ее вверх, выводим штифты из резиновых втулок и снимаем.

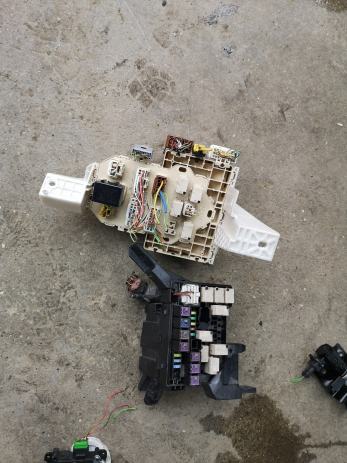

На фото можно увидеть где находится блок реле и предохранителей.

В автомобилях Нива Шевроле защищает цепь питания подъемника стекол передней двери предохранитель F5. Реле стеклоподъемников расположен в блоке с выносными реле. Этот блок находится ниже монтажного.
