Доработка головки блока цилиндров (гбц)
Автолюбители, независимо от стажа владения машиной, постоянно ищут способы повышения мощности двигателя. Есть несколько вариантов усовершенствования вашего автомобиля, одним из которых является доработка головки блока цилиндров (ГБЦ).
Мы знаем, что крутящий момент, а соответственно и мощность, находятся в прямой зависимости от такого показателя, как коэффициент наполнения цилиндров рабочей смесью. Чем больше наполнение, тем больше мощность двигателя, которая растёт при смещении максимального значения крутящего момента на более высокие обороты. Для этого устанавливают распредвалы с расширенными фазами впуска/выпуска и увеличенными подъёмами клапанов, но на практике этого оказывается недостаточно. Если критически подойти к рассмотрению головки блока цилиндров, то мы увидим множество недочётов — казалось бы мелких, но именно они не дают реализовать полный потенциал мотора. Это обусловлено технологией изготовления при массовом производстве ГБЦ, и поэтому всё придётся исправлять самостоятельно или в тюнинг-ателье. Как именно? Об этом и поговорим.
Стыковка каналов ГБЦ и коллекторов
Наиболее заметным «ляпом» наших производителей можно назвать неточную стыковку отверстий каналов ГБЦ и коллекторов. Ещё с уроков физики мы помним, что любой бугорок на пути воздушного потока вызывает возникновение завихрений, а, следовательно, снижение его скорости. Здесь же у нас целые «ступеньки», от которых необходимо обязательно избавиться. Одновременно необходимо проверить прокладки под коллекторы, чтобы они также не создавали препятствий.
Желательно перед началом работ посадить коллекторы на штифты. Это необходимо по той причине, что крепёж коллекторов на автомобилях ВАЗ допускает небольшое смещение плоскостей ГБЦ и коллекторов относительно друг друга, что может привести всю работу к нулевому результату. Находим места на ГБЦ и коллекторах (2 штифта на каждый по краям) для удобного засверливания. В ГБЦ металлические штифты сажаем плотно, коллекторы же должны на них надеваться легко, но без люфтов. Проделайте необходимые отверстия в прокладке. Теперь точное позиционирование коллекторов и ГБЦ обеспечено.
Следует учесть то, что если диаметр канала ГБЦ немного больше (1-1,5 мм) диаметра канала впускного коллектора, но их соосность совпадает, то этим можно пренебречь, так как сколько-нибудь значимого сопротивления это не создаст. На выпуске создаётся аналогичная ситуация, только канал ГБЦ теперь может быть немного меньше канала выпускного коллектора.
Впускные/выпускные каналы ГБЦ
Если внимательно осмотреть впускные/выпускные каналы заводской головки блока цилиндров, то сразу бросаются в глаза приливы литья в районе направляющих втулок клапанов, выступающие в канал втулки и местами ломаная форма узких каналов. Используя шаровые фрезы разных форм и размеров необходимо добиться увеличения проходного сечения каналов, удалить все неровности и выступающие части. Форму канала надо изменить таким образом, чтобы его изгиб был наиболее плавным, но сохранил определенные радиусы кривизны. Внутренняя поверхность впускных каналов оставляется немного шероховатой для лучшей испаряемости бензина с их стенок. Выпускные каналы можно полировать, хотя заметного эффекта это не даст.
Поперечное сечение канала не должно быть правильной окружности. Впускной канал имеет форму эллипса с небольшим бочкообразным расширением перед седлом клапана. Остальная часть канала ГБЦ и впускного коллектора плавно сужается по направлению потока.
Проводя увеличение диаметра каналов надо учитывать близлежащие внутренние коммуникации. При неаккуратной работе можно повредить маслоканал или канал рубашки охлаждения. При работе с ГБЦ восьмиклапанных двигателей, которые применяются на переднеприводных ВАЗах, надо быть предельно осторожным. Хотя это не убережет вас при расточке одного впускного канала, в котором маслоканал проходит настолько близко, что его вскрытие неизбежно. К сожалению, даже если канал останется невскрытым, он может быть просто прикрыт тонким слоем алюминия и позже прорвётся под давлением масла работающего двигателя.
Перед началом расточки желательно в маслоканал вогнать стальную втулку, но, к сожалению, это не самый удобный вариант. Лучше устанавливать стальные или алюминиевые втулки после вскрытия канала, либо заваривать канал аргоном.
Вначале определитесь: с коллектора или ГБЦ начинать расточку. Если планируется значительное увеличение диаметра каналов, то лучше начать доработку с той детали, каналы которой имеют более тонкие стенки, а по их форме и положению затем растачиваются каналы сопрягаемой детали. В классических двигателях ВАЗ принято начинать расточку с коллектора, потому что каналы ГБЦ имеют достаточный запас толщины для последующего совмещения.
Обратите внимание на части направляющих втулок клапанов, которые выступают в каналы. Они создают заметные помехи потоку, поэтому их стараются укоротить или заострить. Иногда втулки стачивают заподлицо со стенкой канала и, хотя это в лучшей степени оптимизирует его пропускную способность, но такая доработка снижает ресурс направляющих, у которых он и так невелик на форсированных двигателях.
Клапаны
Здесь доработки направлены на увеличение пропускной способности и уменьшение веса клапанов. Увеличить пропускную способность можно изменив профиль тарелки, а также рабочие и дополнительные фаски клапана.
При переточке клапанов снимается лишний металл с обеих сторон тарелки клапана. На лицевой стороне делается небольшая выемка, а на тыльной уменьшается радиус перехода стержня в тарелку. Так же утоньшается тарелка и стержень клапана. Если вы не планируете менять втулки, то снимите лишний металл с ножки клапана от тарелки до направляющей втулки.
Уменьшение диаметра всей ножки потребует замены направляющих втулок с меньшим диаметром отверстия. На 8-клапанных моторах ВАЗ при уменьшении диаметра ножки клапана с 8 до 7 мм можно добиться снижения веса стержня на 23,5%. У 16-клапанных двигателей диаметр стержня изначально составляет 7 мм.
Можно поставить титано-алюминиевые клапаны, которые на 40% легче стальных, но они очень хрупкие и дорого стоят. Сёдла при этом приходится менять на бронзовые, которые более мягкие по сравнению с чугунными, что приводит к уменьшению отскока клапана при закрытии и дополнительно гасит ударные нагрузки.
На 8-клапанных двигателях ВАЗ рабочие фаски делают уже, угол выпускных меняют на 45º, а угол впускных — на 30º. В местах перехода тарелки клапана в рабочую фаску нарезают дополнительные фаски, что даёт прирост около 5-6%.
Дальнейшая доработка предусматривает замену клапанов на увеличенные модели. Иногда их можно устанавливать без замены сёдел, так как штатные позволяют несколько увеличить свой внутренний диаметр и диаметр рабочей фаски. Это практикуется на 16-клапанных ГБЦ 2112, на которые устанавливаются увеличенные клапаны 32/27 мм.
Также возможна установка увеличенных клапанов, предусматривающая замену сёдел. При этом вырезаются родные сёдла и устанавливаются чугунные, бронзовые или металлокерамические большего размера. В них нарезаются необходимые фаски и устанавливаются клапаны ещё большего диаметра, чем рассмотренные ранее. Этот способ дороже первого, но наиболее эффективен, а для 8-клапанных ГБЦ автомобилей ВАЗ является единственным решением. Прибавка мощности с такой доработкой достигает 8-10%. В этом случае можно установить облегчённые увеличенные клапаны 39/34 мм.
Чтобы вы могли лучше ориентироваться, мы приведем данные по клапанам, которые можно устанавливать на двигатели ВАЗ:
- — ВАЗ 2101, 21011, 2103, 2106, 21213, 21214, 2123 – клапаны от 39/34 до 42/35;
- — ВАЗ 21083, 2111, 21114, 21116, 11183, 11186 – клапаны от 39/34 до 40/34;
- — ВАЗ 2112, 21124, 21126, 21127, 21128, 21129 – клапаны от 31/27 до 33/29,
где в числителе указан диаметр тарелок впускных клапанов, а в знаменателе — диаметр выпускных.
Конечно, это не единственное решение, и вы можете подбирать размеры тарелок клапанов самостоятельно, но при этом необходимо учитывать, что для атмосферных двигателей оптимальным соотношением площади выпускного клапана по отношению к впускному — ¾ или примерно 75%. Это наглядно видно из следующих данных:
31/27 — 75.9%
33/29 — 77.2%
39/34 — 76,0%
40/34 — 72.3%
41/35 — 72.9%
Если ваш автомобиль оснащён наддувом или впрыском закиси азота, ему необходимо увеличение выпускных клапанов, так как двигатель производит больше отработанных газов. Под такие моторы соотношение клапанов может быть 90% и более.
Пружины клапанов
Штатные пружины рассчитываются под конкретный двигатель с применением серийного распредвала. Учитывается достаточный запас прочности, рассчитанный на относительно невысокие обороты. В классических двигателях клапаны зависают на оборотах более 7000, на ВАЗ 21083 допускаются большие обороты, а на ВАЗ 2112 неадекватная работа клапанов вероятна на оборотах 7500-8000 об/мин.
Замена распредвала на более верховой может привести к зависанию клапанов. Наиболее простым способом является увеличение преднатяга штатной пружины, что выполняется подкладыванием под нее шайбы. Усилие на пружине увеличивается, но заметно уменьшается свободный ход.
При установке спортивных распредвалов предъявляются более жёсткие требования к усилиям на пружинах. В этом случае требуется большой подъём кулачка и соответствующий ход пружины, поэтому их меняют на более жёсткие, которые имеют больший ход сжатия.
Более жёсткие пружины заметно увеличивают нагрузки на клапаны, распредвал и тарелки, поэтому такую доработку желательно проводить последней из всех способов повышения порога зависания клапанов.
Ещё одним способом является облегчение тарелок клапанных пружин. Их меньшая масса снижает нагрузки на распредвал и детали ГРМ, что особенно важно на повышенных оборотах. Можно перетачивать штатные тарелки, но лучше поставить новые из титано-алюминиевого сплава. Алюминиевые (Д16Т) тарелки дешевле, но подвержены деформациям в критических режимах работы. Более прочными являются титановые изделия, хотя некоторых автолюбителей сдерживает их цена. Хорошо себя зарекомендовали тарелки из сплава Al-Ti от производителя PRO.CAR.
Толкатели клапанов
В двигателях ВАЗ 21083 и ВАЗ 2112 кинетическая связь клапанов ГБЦ с распредвалом осуществляется при помощи толкателей. На ГБЦ 21083 они механические с регулировочными шайбами, а на ГБЦ 2112 — гидрокомпенсаторы. Штатные толкатели имеют некоторые ограничения, поэтому неприемлемы при работе со спортивными распредвалами. В этом случае применяются цельные механические толкатели, имеющие увеличенный диаметр и не требующие регулировочных шайб. Для их установки необходима расточка колодцев до нужного размера.
Клапаны регулируются подбором подпятников нужного размера (или «колбасок» — нарезанные ножки клапана разной длины), что довольно трудоёмко. Работа мастера по регулировке клапанов с установленными «цельниками» обойдётся не дёшево!
Рычаги привода клапанов
На двигателях ВАЗ классического типа приводом клапанов от распредвала являются рычаги (так называемые рокеры). Они удобны и просты в регулировке тепловых зазоров клапанов, но имеют излишнюю массивность и допускают некоторое отклонение кинематики движения клапана. Также в ГБЦ «классики» рокер может слететь с посадочного места при сверхвысоких оборотах. В качестве борьбы с этими недостатками рычаги облегчаются, устанавливаются легкосплавные модели и используются более жёсткие пружины клапанов.
Направляющие втулки клапанов
В зависимости от типа двигателя и предполагаемых режимов работы подбирается конструкция и материал направляющих втулок клапанов. Причины, которые могут потребовать доработки или замены штатных втулок:
- — При использовании клапанов с меньшим диаметром стержня;
- — При сильно выступающей части направляющей втулки в канал ГБЦ;
- — Если форма или размер противоположной части направляющей не удовлетворяют требованиям;
- — При недостаточной теплопроводности направляющей втулки (возможна замена на бронзовые).
Бронза является хорошим теплопроводником, хорошо отводит тепло от клапана и эффективно его рассеивает в ГБЦ, поэтому на высокофорсированных двигателях применение бронзовых направляющих втулок крайне необходимо.
Хорошим примером подобных изделий являются бронзовые втулки производства компании PRO.CAR. Они имеют немного меньший ресурс по сравнению с металлокерамическими изделиями, но все зависит от режимов работы двигателя и качества самих втулок.
Форма камеры сгорания
При помощи этой доработки можно значительно снизить риск возникновения детонации, улучшить наполнение цилиндра и создать условия, при которых топливная смесь будет лучше распределяться, перемешиваться и возгораться.
Детонация возникает в местах, наиболее удалённых от свечи зажигания. Это объясняется тем, что при возгорании смеси давление в камере сгорания (КС) резко возрастает и приводит к чрезвычайной компрессии ещё не воспламенившейся смеси. Это провоцирует её самовоспламенение, которое носит взрывной характер и приводит к резкому повышению температуры и давления в цилиндре. Возникает детонация, характеризующаяся металлическими звуками и распространяющаяся по двигателю серией ударных волн детонационных взрывов. Частые возникновения детонации приводят к разрушительным последствиям, поэтому обязательно надо принимать меры к их устранению. Для этого максимально сглаживают острые кромки и углы камер сгорания, удаляют погрешности литья и полируют поверхность камер сгорания, что дополнительно прибавляет 5% мощности за счёт снижения тепловых потерь.
Для улучшения наполнения цилиндра и создания оптимальных условий для топливной смеси необходимо, прежде всего, обратить внимание на форму КС вокруг клапанов. На ВАЗовских 8-клапанных ГБЦ камера сгорания имеет клиновидную форму и клапанная щель «экранирована» её отвесными стенками. Это приводит к тому, что поток рабочей смеси вынужден преодолевать дополнительные препятствия, что хорошо заметно при установке увеличенных клапанов. Поэтому объём КС должен быть расширен вокруг клапана. Также необходимо доработать сегмент клапанной щели возле свечи зажигания и сделать сопряжение дна и вертикальных стенок КС более плавным. Вокруг сёдел клапанов не должно быть каких-либо ступенек или колодцев, а конусное углубление седла клапана должно быть не более 30º относительно дна КС.
ГБЦ ВАЗ 2112 изначально имеет полусферическую КС, что минимизирует все необходимые доработки и заключается в ликвидации огрехов серийного производства.
Степень сжатия
Степенью сжатия (СЖ) является отношение полного объёма цилиндра ко всему объёму КС. Чем больше сжата топливная смесь перед воспламенением, тем большую работу она совершит впоследствии. Повышая СЖ, мы увеличиваем мощность двигателя, но есть и ограничивающие факторы, такие как рост нагрузки на поршневую и риск возникновения детонации. Стандартные литые поршни двигателей ВАЗ допускают СЖ до значения 11:1.
Наиболее заметен положительный эффект от роста СЖ в двигателях с широкими фазами открытия клапанов. Это происходит от того, что коэффициент наполнения атмосферных двигателей ВАЗ не превышает 100%, то есть динамическая СЖ не превышает статическую СЖ. Динамическая СЖ — объём топливно-воздушной смеси, попавшей в цилиндр, относительно объёма камеры сгорания. При использовании широкофазных распредвалов на низких и средних оборотах динамическая СЖ ниже статической. Повышение СЖ приводит к пропорциональному росту динамической, что положительно влияет на мощность и экономические показатели двигателя. При этом необходимо исключить предпосылки возникновения детонации при максимальном коэффициенте наполнения цилиндра, что достигается повышением октанового числа топлива и изменением состава топливно-воздушной смеси.
С ростом оборотов двигателя длительность цикла сгорания уменьшается, что может привести к неполному сгоранию топлива, а, следовательно, потере мощности. Поэтому, повышая СЖ, мы ускоряем процесс сгорания, что позволяет получить максимальную мощность от двигателя. Вследствие этого большинство высокооборотистых форсированных бензиновых двигателей требуют повышения СЖ.
После проведения доработок ГБЦ, которые мы рассмотрели в данной статье, вы сможете полностью раскрыть потенциал двигателя вашего автомобиля!
Доработка крышки расширительного бачка для шевроле нивы (ваз 2123) | двигатель шевроле нива (ваз 2123)
1:502
Вряд ли есть шнивоводы, которые не сталкивались, ну или хотя бы не были наслышаны о проблеме лопающихся расширительных бачков системы охлаждения двигателя. Основная причина этой проблемы на мой взгляд – низкое качество материала, из которого производят бачки, а также ужасное качество крышек бачков (вернее их клапанов). В крышке есть два клапана – один выпускной (срабатывает при избыточном давлении внутри бачка вследствие нагрева и расширения охлаждающей жидкости), другой клапан – впускной (запускает в бачок дополнительный воздух для компенсации пониженного давления, которое возникает при остывании охлаждающей жидкости в бачке). Таким образом, система охлаждения работающего автомобиля всегда находится под избыточным давлением, благодаря чему удаётся повысить температуру кипения охлаждающей жидкости – антифриза или тосола, что может быть особенно востребовано при поездках в горной местности, где температура кипения всех жидкостей падает). Проблема большинства крышек, имеющихся в продаже, состоит в том, что их выпускной клапан слишком жёсткий и порою даже не срабатывает (скорее разрывается бачок, срывает патрубок или ещё чего хуже – лопаются радиаторы). Некоторые автомобилисты решают проблему просто – удаляют клапан из крышки или же закручивают крышку не до конца. Если Вы не ездите высоко в горы, то в принципе этот способ вполне приемлем. Я и сам проездил несколько тысяч км с недозакрученной крышкой, но постоянный запах антифриза в салоне мне надоел. Тогда было решено доработать крышку, снизив избыточное давление срабатывания выпускного клапана до безопасных величин 0,6-0,7 атм (чтобы не лопался ни бачок, ни радиатор, и не сорвало патрубки).
1:3565

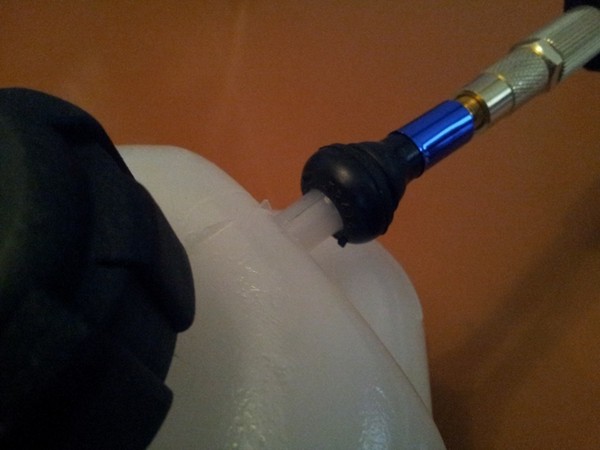

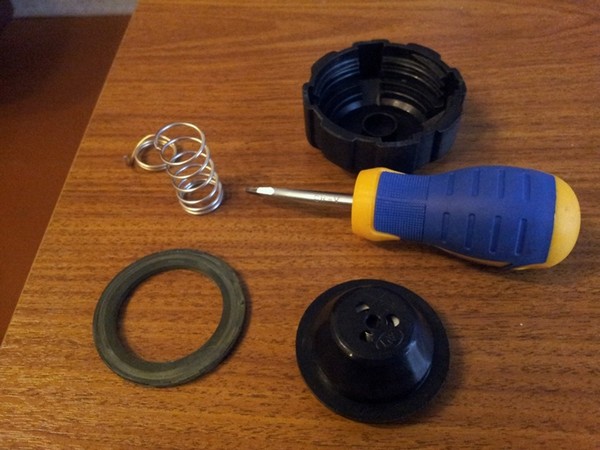

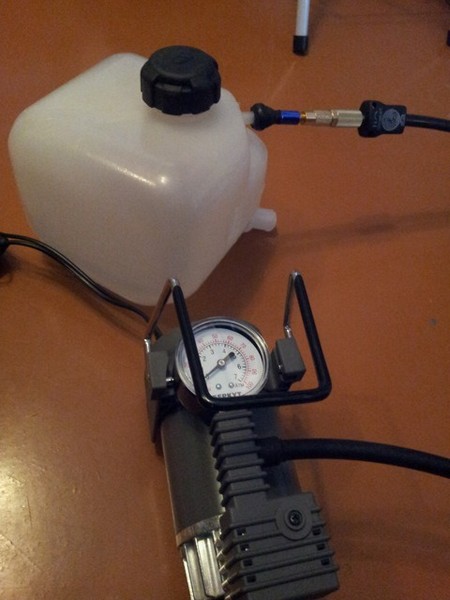

Для доработки крышки нужно собрать испытательный стенд. Мой вариант стенда довольно простой. Итак, нам понадобится запасной бачок, сама крышка, автомобильный компрессор с аккумулятором и вентиль бескамерной шины (в простонародье «сосок», идеально налазит на верхний патрубок бачка). Собираем это всё как на фото 1. Нижний патрубок бачка при испытаниях просто затыкается большим пальцем. Качаем и замеряем порог срабатывания выпускного клапана крышки. Если давление слишком большое, то разбираем крышку и укорачиваем пружину (подрезаем виток-другой). Далее собираем крышку обратно и снова испытываем. И так до тех пор, пока не получим необходимое давление срабатывания клапана. Дорабатывать таким образом можно крышку любого производителя – они все устроены одинаково. Раз в полгода рекомендуется проверять крышку на стенде (он не такой уж и сложный).
1:1561
2:2066
3:504
https://www.newniva.ru/l/4222672/
3:54010733
Замена заднего троса стояночного тормоза
Задний трос заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.
Вам потребуются: ключи «на 8», «на 13» (два), клещи типа «кобра», пассатижи.
Ослабьте затяжку контргайки на наконечнике переднего троса.
Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку.
Удерживая наконечник от проворачивания, снимите с наконечника контргайку, регулировочную гайку и распорную втулку
Снимите с наконечника направляющую и отсоедините ее от троса
Выведите трос из кронштейна балки заднего моста и.
. из отверстия кронштейна кузова.
Выверните два болта крепления держателя оболочки троса к тормозному щиту.
Отсоедините наконечник троса привода стояночного тормоза от рычага привода
Вытяните трос из отверстия тормозного щита
Аналогично снимите правую ветвь троса и снимите задний трос с автомобиля.
Установите на автомобиль новый трос в порядке, обратном снятию.
Замена тросов привода стояночного тормоза
Все рассматриваемые модели оборудованы подушкой безопасности. Подушка постоянно находится в «настороженном» состоянии и может сработать (надуться) в любой момент времени при подсоединенной батарее. Во избежание случайного срабатывания подушки (и получения в результате травмы) каждый раз при проведении любых работ с компонентами системы безопасности поворачивайте ключ зажигания в положение LOCK и отсоединяйте отрицательный провод от батареи.
|
Задний трос привода стояночного тормоза заменяйте при его чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил троса или его оболочки.
Каждый тормозной механизм задних колес приводится отдельным тросом. Показаны снятие и установка левого троса. Правый трос снимают и устанавливают аналогично.
Вам потребуются: ключ и торцовая головка «на 10», отвертка с плоским лезвием, пассатижи.
1. Ослабьте натяжение тросов привода, отвернув регулировочную гайку до самого конца резьбового наконечника переднего троса (см. пп. 1 и 2 «Замена переднего троса привода стояночного тормоза»), но не снимая гайку совсем.
2. Отсоедините от уравнителя наконечник заднего троса привода, выведя его из прорези уравнителя.
3. Отвернув гайки крепления, снимите поддерживающий кронштейн троса на щитке топливного бака…
4. …затем передний…
Замена короткого троса ручника нива шевроле
Как у же писал ранее медленно но верно у меня накрывался трос ручника, перемозолило рубашку троса. Наконец то на улице потеплело с -25 до -3, и было глупо упускать последние деньки отпуска.
Вот не думал что на автомобиль российского производства, можно не найти запчасти в наличии, но ШНГ это отдельная песня. Прокатился по всем магазинам города, и везде где говорю что у меня стоит один трос как на 2106 или 2121, на меня таращат глаза и либо в тюхивают по 2 троса, либо пытаются продать от 21 нивы.
Еще неделю назад залит моторное масло в рубашку троса, и повесил так чтобы оно растеклось по всей длине. На третий день со второго конца рубашек закапало, значит все смазано как надо. Теперь трос не будет примерзать если вовнутрь попадет вода, да и гнить тоже. Так же подрезал пружинки на тросах, прием давний работал на девятке и на шестерке, почему бы не сделать и на ниве.
По замене все стандартно, вывешиваем мост, скидываем колеса, скидываем барабаны, а вот тут косяк. Старый хозяин оставил подарок, там где должно быть отверстие с резьбой для снятия барабана, торчит обломок болта, а одним болтом стянуть не получалось, пока не погрел газовой горелкой. При дальнейшем осмотре барабана нахожу второй косяк.
Трос отслужил 120 тысяч километров за 2 года 8 месяцев, что впринципе неплохо) Последние 2 недели ездил без ручника — непривычно как то, поэтому сегодня заменил старый уставший трос.Поскольку в би-би троса на шниву не было в наличии на тот момент — купил его у официалов за 400 рублей, в магазине он вышел бы рублей на 70 дешевле.Отдельное спасибо Ivanokk у, который поддерживал беседу в гараже и подливал свежий квас в кружку)
Сначала снимаем пружину и откручиваем контрогайку и гайку, которые натягивают трос. Снимаем шайбу и направляющую пластину. Если натяжная гайка не откручивается, а крутится вместе с передним тросом — WD 40 в помощь и удерживаем плоскогубцами передний трос.
Контрим, ставим пружину, радуемся работающему ручнику))
Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.
Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).
Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.
Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.
Рис. 1. Детали привода стояночного тормоза
На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.
Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.
В противоположный паз планки установлено ребро тормозной колодки.
Как своими руками подтянуть или заменить трос ручника шевроле нива
Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа.
- Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
- Ключом на «12» ослабьте затяжку контргайки на регулировочном штоке и полностью выкрутите её вместе с регулировочной гайкой. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
- После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос.
- Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова.
- Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста.
- Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
- Теперь, отсоединив наконечники троса от рычагов привода тормозных колодок, потяните за него, чтоб вывести из отверстия тормозного щита.
После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения.
Как и на любом другом автомобиле, стояночный тормоз Шевроле Нива — это неотъемлемая составляющая тормозной системы. Его назначение заключается в предотвращении самопроизвольного движения транспортного средства во время стоянки или временной парковки с работающим двигателем.
Пользоваться ручным тормозом приходится довольно часто, поэтому его трос и тормозные колодки подвержены интенсивному износу. Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей. Если одни для этого обращаются в автомастерскую, то другие предпочитают проводить ремонтные работы самостоятельно.
Конструкция стояночного тормоза Шевроле Нива мало отличается от аналогичных систем у других легковых автомобилей
Конструкция стояночного тормоза автомобиля Шевроле Нива довольно простая и мало чем отличается от аналогичных систем у других легковых транспортных средств. Она состоит из таких основных частей:
- Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс.
- Трос привода ручного тормоза — твердосплавная, изготовленная специальным образом стальная проволока, которая проходит под днищем транспортного средства и приводит в действие тормозные колодки задних колёс.
- Тормозные колодки — конечные элементы тормозной системы, изготовленные из фрикционных материалов. Прижимаясь к тормозному барабану или диску, они обездвиживают колесо.
А также в состав ручной системы торможения входят такие функциональные элементы, как распорная втулка, рычаг привода тормозных колодок, пружина, защитная оболочка заднего троса, чехол переднего троса ручного тормоза, храповый механизм рычага.
Система ручника содержит множество конструктивных элементов
Несколько рекомендаций по эксплуатации устройства
При эксплуатации фаркопа нужно придерживаться следующих рекомендаций:
- в процессе буксировки прицепа не превышайте рекомендуемую скорость – 90 км/ч;
- запрещается буксировка груза, вес которого более 1300 кг;
- нагрузка на сцепной шар не может превышать 50 кг;
- грузы в прицепе необходимо равномерно распределить, однако центр тяжести должен быть над осью, если прицеп одноосный, или между осями, если это двухосная модель прицепа;
- при проведении техосмотра нужно подтягивать соединительную резьбу.
Соблюдение этих простых правил позволит продлить срок использования прицепа, поэтому не стоит их игнорировать.
Если вы правильно установили фаркоп на Ниву следует придерживаться следующим рекомендациям по использованию ТСУ:
- Буксировать груз массой более 1300 кг запрещается.
- Необходимо придерживаться определенного скоростного режима в процессе буксировки прицепа (не более 90 км/час).
- Нагрузка на сцепной шар не должна быть более 50 кг.
- При каждом техобслуживании автомобиля необходимо производить подтяжку соединительной резьбы.
- Если груз выступает за пределы прицепа на 1 метр спереди или сзади или на 40 см от внешнего края габаритного огня, то он должен сопровождаться специальными опознавательными знаками.
Также следует придерживаться правилам размещения груза в прицепе. Он должен быть равномерно распределен, то есть центр тяжести должен быть над осью (если речь идет об одноосном прицепе) или между осями (если вы используете двуосную модель).
Не стоит пренебрегать этими правилами, так как в ситуации смещения груза вперед нагрузка на сцепное устройство и заднюю часть машины увеличится, что повлечет за собой плохое сцепление с дорожным полотном. Допускать смещение назад также нельзя, иначе задняя часть автомобиля будет подниматься, что также ухудшит управляемость АТС.
- Скорость с прицепом не должна превышать девяноста километров в час
- Груз, масса которого больше 1300 килограмм буксировать запрещено
- Необходимо равномерно распределять груз в прицепе
- Проходя техосмотр, следует подтянуть соединительную резьбу
Следует знать, что фаркопы на автомобилях могут быть как разборные, так и неразборные, но принцип установки у них практически не отличается, установка занимает не больше двух часов. Главное что следует соблюдать во время установки это правильность подключения, чтобы все узловые электрические элементы работали правильно.
Перед приобретением фаркопа для Шевроле Нива, необходимо ознакомиться с компаниями-производителями и разновидностями данной детали.
Просты в установке и демонтаже. Крепятся на 2 или 4 болта, которые легко демонтировать. Часто в продаже можно обнаружить модели со съемным шаром.
Представляют собой цельную конструкцию. Устанавливаются на усиленный бампер автомобиля. Привариваются к лонжеронам или крепятся на массивные болты.
Часто оснащаются складным механизмом. Шар снимается и хранится отдельно от ТСУ. Применяются для транспортировки нетяжелого груза в прицепе.
После выбора подходящего фаркопа, приступают к самостоятельной установке ТСУ на автомобиль.
В завершение следует отметить, что, несмотря на то, что фаркопы к Шевроле Нива могут быть разные (разборные, неразборные или полуразборные, под гбо), принцип их установки почти не отличается. Монтаж фаркопа займет у вас около двух часов. Основное при выполнении таких работ – правильно выполнить все подключения и убедиться, что все узлы работают хорошо.
Итак, при массе самого фаркопа на шевроле ниву в 10 кг в комплект деталей и запчастей для его монтажа входят:
- 1 розетка,
- 1 комплект проводов,
- 3 винта,
- 3 гайки,
- 6 болтов,
- 6 обычных и 6 пружинных шайб,
- 1 колпак на шар.
А еще интересно: Тормозные колодки на ВАЗ 21214: выбор и замена
На кузове нивы шевроле уже на заводе просверливаются отверстия, которые абсолютно точно подходят для производимого тут же фаркопа. Отверстия уже имеет резьбу, но заклеены скотчем, поэтому разглядеть их сразу практически невозможно. Чтобы приступить к процессу монтажа тсу, вам нужно будет отклеить скотч и освободить отверстия.
Подсоединение электрической составляющей
- В специальное место в шаре устанавливаем розетку
- Согласно схеме осуществляем подключение
- Кабель обматываем изолентой или прячем термоусадочную трубку
- Через багажник с лева заводим проводку
- Устанавливаем необходимые предохранители, на наконечники проводов насаживаем наконечники и обжимаем их
- Подключаем к левой фаре провода, в зависимости от того за что отвечает каждый провод. Как правило, желтый отвечает за габаритные огни, красный за тормоза, синий это левый поворот, а черный за массу.
- Проверяем правильность подключения
Подключение электрики необходимо для функционирования дополнительного освещения на прицепе. Для этой цели, используется розетка на 7 контактов, которая поставляется в комплекте с фаркопом.
Схема подключения розетки находится в инструкции к фаркопу, и выглядит следующим образом:
- Левый указатель поворота.
- Противотуманный фонарь.
- Масса.
- Правый указатель поворота.
- Задний ход.
- Сигнал торможения.
- Габаритные огни.
Подсоединение розетки к проводке, выполняется по следующему алгоритму:
- Снимается задняя блок- фара, зачищается изоляция на ее проводке.
- Припаиваются провода, в соответствии со схемой распиновки.
- С помощью изоленты обматываются места врезки проводов.
- Блок- фара устанавливается на место.
После завершения работ по подключению розетки, проверяют работоспособность световых приборов прицепа.
При подключении розетки фаркопа нужно знать схему проводки вашего авто. Обычно она имеет 7 контактов, 6 из которых находятся по кругу и 1 – посередине. Но обратите внимание, что в импортных прицепах таких контактов 9, из которых еще 2 предназначены для обеспечения дополнительного освещения и работы бытовых приборов. Перед подключением оборудования проверьте, чтобы нигде не было прогоревших контактов, и отключите АКБ автомобиля. Далее:
- зачистите изоляцию на проводке задней блок- фары;
- один из проводов осторожно припаяйте к контакту в розетке, используя схему распиновки, затем припаяйте следующие 6 контактов;
- тщательно обмотайте изоляционной лентой места врезки проводов;
- верните блок- фару на место и подключите аккумулятор.
А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена
После завершения проверьте все огни автомобиля.
Для того чтобы подключить розетку ТСУ вам потребуется схема проводки вашего автомобиля и распиновка самой розетки. Обычно на ней расположено 7 контактов (один центральный и 6 по кругу), как показано на схеме ниже.
Стоит учесть, что на зарубежных прицепах розетка рассчитана на 9 контактов (2 лишних отвечают за работу бытовых приборов и дополнительного освещения). В этом случае для подключения розетки потребуется специальный адаптер.
Перед тем как произвести подключение необходимо проверить работоспособность всей цепи и самой розетки. Проверьте, чтобы нигде не было перегоревших контактов. После этого:
- Отключите АКБ автомобиля.
- Демонтируйте заднюю блок- фару и зачистите изоляцию на ее проводке.
- Возьмите один из проводов и, руководствуясь схемой распиновки, аккуратно припаяйте его к соответствующему контакту в розетке. Повторите эту процедуру для оставшихся 6 соединений.
- Места врезки проводов тщательно обмотайте изоляционной лентой.
- Поставьте блок- фару на место.
- Подключите аккумулятор автомобиля.
После установки необходимо проверить все огни (габариты, стопы и поворотники).
- В специальное место в шаре устанавливаем розетку
- Согласно схеме осуществляем подключение
- Кабель обматываем изолентой или прячем термоусадочную трубку
- Через багажник с лева заводим проводку
- Устанавливаем необходимые предохранители, на наконечники проводов насаживаем наконечники и обжимаем их
- Подключаем к левой фаре провода, в зависимости от того за что отвечает каждый провод. Как правило, желтый отвечает за габаритные огни, красный за тормоза, синий это левый поворот, а черный за массу.
- Проверяем правильность подключения
