Замена моторчика печки нива 21214

Замена вентилятора печки на Лада Нива

Замена вентилятора печки на Лада Нива – это весьма распространенный вид ремонта. Все дело в том, что моторчик вентилятора печки является самым уязвимым местом в отопительной системе данного автомобиля. Уязвимость заключается во втулках, которые на заводских моторчиках изнашиваются очень быстро. Порой даже новые автомобили, спустя совсем небольшой промежуток времени, начинают издавать странные скрипы во время работы печки и, чаще всего, дело в пресловутых втулках.

Что понадобится для замены моторчика печки на Ниве?

Во-первых, вам необходимо приобрести новый электрический двигатель с вентилятором. Мы не рекомендуем в данном случае ставить заводские детали, ввиду наличия врожденного дефекта. Лучше обратите внимание на сторонних производителей тут, которые выпускают электровентиляторы охлаждения для Лада, ВАЗ, Сhevrolet. Также, хотелось бы отметить, что лучше покупать новый моторчик в сборе с вентилятором, так как заводской вентилятор может просто не стать на сторонний электрический моторчик.

Во-вторых, вам понадобятся две отвертки: плоская и крестообразная. Это единственные инструменты, которые вам потребуются для замены мотора печки.

Процедура замены мотора и вентилятора печки на Лада Нива

Процедура замены моторчика отопительной системы Lada Niva достаточно проста, но при этом ее можно назвать скрупулезной, так как придется совершить множество мелких манипуляций, так что будьте готовы к монотонной неинтересной работе. Чтобы вы не запутались в процессе работ, мы решили оформить описание процедура в виде пошаговой инструкции, которая выделит каждую манипуляцию в отдельное действие.

1. Выкрутите три шурупа, которые крепят вещевую полку под бардачком.

2. Выкрутите два шурупа, который крепят декоративную накладку тоннеля. Один из них располагается под рукояткой коробки передач, а второй над ней.

3. Снимите фишку прикуривателя, после чего сможете демонтировать декоративную накладку тоннеля.

4. Настало время воспользоваться плоской отверткой. С ее помощью, необходимо демонтировать кнопки управления, которые располагаются на панели магнитолы. Сделать это достаточно просто – подеваете их, и они соскакивают с защелок.

5. Отключите кнопки от клемм, после чего уберите их в стороны. Тут есть небольшой совет, который упростит вам последующий процесс сборки: после отсоединения каждой кнопки, подписывайте каждую клемму.

6. Потяните на себя пластиковые насадки рычагов печки. Делать это нужно аккуратно, но с достаточным усилием, чтобы они соскочили с креплений.

7. При помощи крестообразной отвертки, выкрутите крепежные шурупы магнитофонной панели. Располагаются они по обе ее стороны на торпеде.

8. Далее вы должны снять саму панель. Для этого подденьте ее при помощи плоской отвертки, после чего она должна легко демонтироваться.

9. Выкрутите при помощи крестообразной отвертки реле поворотников, чтобы получить доступ фишке минуса мотора печки, после чего отключите его.

10. Воспользуйтесь плоской отверткой и с ее помощью подденьте металлические защелки печки, которые удерживают моторчик.

11. Подсуньте руки под нижнюю часть корпуса печки и аккуратно, без усилия, достаньте моторчик с вентилятором.

12. Чтобы окончательно отцепить мотор от печки, вам следует при помощи все той же плоской отвертки поддеть еще две металлические защелки, после чего может быть непосредственно произведена замена мотора печки.

13. Установите новый электрический моторчик печки и произведите сборку конструкции в обратной последовательности. Тут есть один важный нюанс. Если вы не хотите слышать в салоне посторонние звуки от вибрации моторчика, то обязательно при монтаже нового двигателя воспользуйтесь резиновыми прокладками для него.

Отметим, что если вам нужно поменять не только вентилятор отопителя, но и радиатор, то вам нужно ознакомиться с нашей статьей: как поменять печку на Ниве своими руками. В ней вы также найдете пошаговую инструкцию и другую необходимую информацию.

Снятие и замена и установка вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа — моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Снятие вентилятора отопителя

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем панель крепления радиоприемника (см. Снятие панели крепления радиоприемника).

Внимание! На этой же шпильке крепятся еще две клеммы «минусовых» проводов.

На фото 1–2 панель приборов для наглядности снята.

С правой стороны кожуха вентилятора освобождаем тягу из-под пружинного хомута.

Поддеваем шлицевой отверткой и отсоединяем четыре (по две с каждой стороны) пружинные скобы крепления кожуха вентилятора.

Снимаем кожух вентилятора, направляющий кожух и сам вентилятор.

Вынимаем направляющий кожух из кожуха вентилятора.

Поддеваем шлицевой отверткой и отсоединяем две пружинные скобы крепления вентилятора.

Снимаем резиновые подушки электродвигателя.

Снимаем крыльчатку вентилятора.

Сборку и установку вентилятора отопителя проводим в обратной последовательности.

Снятие и установка мотора печки ВАЗ-2121 Нива

Добрый день. В этом мануале мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-2121. Процедура не слишком сложная, из инструментов нам понадобится только крестовая отвертка и прямые руки 😉 Основной причиной для снятия моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже почти новые моторы, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик печки. Кстати развеем мифы — на Ниве 2121 можно хоть всю печку поменять включая радиатор не снимая торпеды. Неоднократно просто спрашивали нужно ли ее снимать для проведения работ с печкой. Итак, поехали. Сначала откручиваем шуруп, которым к бороде прикручена полка, расположенная под бардачком:

Затем откручиваем саму консоль, по одному шурупу справа и слева:

Затем рекомендуем для удобства снять рычаг переключения КПП, так проще отодвинуть в сторону бороду, чтоб не мешалась:

Затем откручиваем нижний воздуховвод, он будет нам мешать при извлечении нижней части корпуса печки:

Затем подбираемся к защелкам, по две скажой стороны по бокам корпуса печки:

Отщелкиваем их и вытягиваем на себя нижнюю часть корпуса печки с поторчиком отопителя:

А вот и сам моторчик печки, ради которого все и затевалось:

Отщелкиваем две защелки, они такого же типа что и держали корпус печки, металлические пластины, отщелкиваем их отверткой как на фото ниже:

Поздравляем — моторчик печки у вас в руках 🙂

Поздравляем. Вот вы и научились снимать мотор печки на ВАЗ-2121. Ставить моторчик печки нужно в порядке обратном снятию, не забудьте хорошо защелкнуть все защелки на моторчике и на корпусе печки! На все про все минут 20 у нас ушло! Если у вас остались вопросы — задайте их у нас на форуме в клубе НИВА.

Поздравляем – моторчик печки у вас в руках

Поздравляем. Вот вы и научились снимать мотор печки на ВАЗ-2121. Ставить моторчик печки нужно в порядке обратном снятию, не забудьте хорошо защелкнуть все защелки на моторчике и на корпусе печки! На все про все минут 20 у нас ушло! Если у вас остались вопросы – задайте их у нас на форуме в клубе НИВА.

Замена некудышного моторчика печки на ниве.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Да я такой))). Вам сложно ответить на то что я просил?

П.С. каким бы теоретиком не был собеседник Вы отвечаете за свое устройство, так будьте добры ответить почему именно так а не по другому или Вы не знаете?

далее по эксплуатации что могу сказать, когда прогреется и просушит либо первая скорость либо вообще выключаю, как подпотевает то включаю снова, вторую включал с холода, нужно было быстро отогреть.

Корпус немного обклеил остатками шумки, звук конечно другой. Он выше чем на штатке(не визжащей).

Проблемы, свист, ремонт, подключение.

Сообщения: 484Зарегистрирован: 03 июн 2010, 22:14Автомобиль: 21214Откуда: Москва, Орехово

Вообщем вечная проблема. Свистят даже новые вентиляторы. Смазать трудно т.к. он не разборный.
Кто какие решения применял? Попытаться залить в мотор масло? Замочить его в масле? Вскрыть болгаркой, смазать и заварить обратно?

Сообщения: 1524Зарегистрирован: 28 апр 2010, 22:04Автомобиль: Cherokee XJИмя: НиколайОткуда: Рязань
Контактная информация:

Свист вентилятора печки

25 авг 2010, 11:31

Мы на старой работе ,смазывали электо двигатели которые не разборные так: сверло сверлиться дырочка и туда закачевается масло которое нужно

Я не забуду о тебе
Никогда, никогда, никогда!
С тобою буду до конца,
До конца, до конца, до конца!

Сообщения: 2146Зарегистрирован: 03 дек 2009, 18:49Автомобиль: чёткая, пацанская.Имя: АлександрОткуда: Красноярский край г. Сосновоборск

26 авг 2010, 19:09

он тоже небезгрешен, вопервых сам электромотор издаёт более высокочастотный звук, я к ниму более восприимчив нежели низкочастотный штатный, возможно возрастное, через пол года толи мотор попритерся толи слух тоже приработался и стал посвистывать иногда только подшипник, как оказалось там тоже порнография на втулках с одной стороны

на 2108 мотор на резинках, я сидел в 2 9ках, точнее 2114 и 21099 несколько тише нежели у меня.
имеем один минус после установки 2108 в сапог: более сложное снятие клапанной крышки, для меня это значения неимеет, мотор необслуживаемый почти, в остальном всё таки плюсы нежели минусы, дует сильнее, но звук пожалуй от качества изготовления зависит

Сообщения: 312Зарегистрирован: 15 авг 2010, 13:16Автомобиль: 2131 и 32210 и ФелицияИмя: СергейОткуда: Новокуйбышевск, Самарская область

09 сен 2010, 10:54

Моторчик 08 в сапог можно по другому поставить, вертикально.
Отрезать половину турбинки и он туда помещается.
Далее понадобится три пластины по форме сапога, одну сверху с отверстием для забора воздуха и две вертикальные для фиксации мотора.

Сообщения: 1546Зарегистрирован: 04 май 2010, 12:44Автомобиль: УАЗИмя: МиколаОткуда: Львів, Україна

09 сен 2010, 11:10

Sokolov писал(а):Моторчик 08 в сапог можно по другому поставить, вертикально.

Сообщения: 733Зарегистрирован: 12 май 2010, 15:36Автомобиль: ВАЗ 2121 НИВА 1987г
Mitsubishi Carisma 1998г
Стаж 9 летИмя: САНЯОткуда: Вологда

Вентилятор отопителя

03 янв 2011, 14:07

ВАЗ 2121
Суть такова. Машинка постояла. Завел (ну там сломалась помпа, вроде еще термостат НУ ЭТО ТАК К СЛОВУ), а вентилятор не включается ни в одном из двух положений. Предохранители в порядке (на него идет первый на 16А — целый). Что мне посмотреть. Я так думаю его надо снимать и напрямую подключать.

Пока фашисты рисуют карты наступления, мы меняем рельеф притом в ручную.
Тюнинг НИВЫ частично бессмысленный и крайне беспощадный

Сообщения: 9793Зарегистрирован: 16 авг 2010, 11:28Автомобиль: Нива 21213.(продано), УАЗ Патриот Спорт 2010г. лебёдка., Nissan Terrano PR50-023440. 1996гИмя: Геннадий.Откуда: ☭ СССР
Контактная информация:

Вентилятор отопителя не вкл. куда смотреть

03 янв 2011, 14:41

Сообщения: 454Зарегистрирован: 23 ноя 2010, 12:34Автомобиль: Нива (Ваз 2121), 85 года выпуска, 98700 км, цвет бежевый металликИмя: РоманОткуда: Биробиджан
Контактная информация:

Роман elektrik » 07 янв 2011, 03:58

Посмотри провода на кнопке, провод на блоке предохранителей

Из двух одну проблему в России решит Нива!

АдминистраторСообщения: 8452Зарегистрирован: 06 дек 2009, 22:10Автомобиль: KJ,FJ и полный Ёп21213.Имя: Себастьян ПерейроОткуда: Замкадье
Контактная информация:

Зоркий сокол » 07 янв 2011, 15:13

fraer
В книгу смотри,друх!
Книга,источник знаний-там есть электросхема,во многих цветная.А ещё есть тырнет,и там тоже есть схема как подключается в ниво печко и всякие другие потребители.
Вкратце,на кнопку идёт плюс,этот плюс распределяется 3-мя положениями кнопки моторчику.
1.Хрен вам,а не плюс,т.е. выключено.
2.Плюс через резистор в кожухе печки,дабы крутилось не быстро.
3.Плюс напрямую к моторчику,крутится быстро.
Минус,понятно на болтик,ввареный в кузов рядом с печкой.
Так что меряй поступление плюса на кнопку,если там всё гуд,то капут моторчику.

Сообщения: 3390Зарегистрирован: 02 сен 2010, 14:29Автомобиль: Тайга 21213Имя: РоманОткуда: Киев, Троещина
Контактная информация:

Дай совет молодому чайнику

11 фев 2011, 09:58

Коллеги, ремонтировал вентилятор отопителя, фсе как положено разобрал смазал почистил проверил (не тарохтит), собрал фсе назад, включаю, слышу как работает (хорошо так) но воздух из сопел обдува не идет

, передергал на панели все что можно

, нечего, вроде как из нижней шахты (типа обдув ног) воздух оттуда затягивает а не наоборот, здается мне что какимто этим вот поменялась полярность и вентилятор вращается в другую сторону, ХОЧУ ЗАМЕТИТЬ что все проводки я помечал и вставлял их согласно изначальному, что теперь делать, может на самой включалке с проводами поигратся местами?, замыкания незделаю?, я ж великий электрик

11 фев 2011, 10:00

sledopyt
Элементарно ватсон. При установки ротора моторчега перепутал полярность. Вентилятор теперь дует в противоположную сторону, поднеси руку к тому месту под капотом с которого забирается воздух, будешь удивлён, воздух туда будет не всасываться а выдуваться.
Как отремонтировать, разобрать моторчик и перевернуть ротор на 180 градусов.

Сообщения: 47661Зарегистрирован: 03 дек 2009, 15:33Автомобиль: 21214Имя: :

11 фев 2011, 11:58

Антоха писал(а):sledopyt
Элементарно ватсон. При установки ротора моторчега перепутал полярность. Вентилятор теперь дует в противоположную сторону, поднеси руку к тому месту под капотом с которого забирается воздух, будешь удивлён, воздух туда будет не всасываться а выдуваться.
Как отремонтировать, разобрать моторчик и перевернуть ротор на 180 градусов.

как коллега sledopyt’а хочу возразить.. а нельзя ли провода местами поменять? полярность, м?

11 фев 2011, 11:59

ALK
Можно. Но тока там два плюса и одна земля, т.е будет работать только одна скорость, потом надо их резать, а они так по дурацки сделаны, и на кнопочке надо коммутацию менять. Лучше всё вернуть так как есть.

Сообщения: 87Зарегистрирован: 14 июн 2010, 15:25Автомобиль: ВАЗ 2121Имя: ДаняОткуда: Украина, Киев

Замена вентилятора печки.

26 мар 2011, 03:52

Привет комрады! Размещу-ка я здесь небольшой фотоотчёт по замене вентилятора печки.Думаю, кому-нибудь пригодится.Итак, имеем неработающий или работающий с ой! визгом, вентилятор печки. Плюс несгибаемое намерение его поменять. Идём в магаз/на рынок, покупаем вентилятор печки ВАЗ (на 26.03.2011 он стоит 90-120 грн).Нам понадобиться отвёртка и бокорезы, на случай, если контакты у Вас не папа/мама. Для начала откручиваем полочку (у меня так)-

потом откручиваем «бороду»-

сняв ручку переключения передач, смещаем «бороду» в сторону, к педалям-

откручиваем нижний воздуховод-

на корпусе печки находим четыре зажима-

которые необходимо отщёлкнуть-

сняв защёлки, снимаем нижнюю часть печки с вентилятором-

запоминаем цвет проводов,идущих к моторчику и резистору (сопротивлению)-

походу изучаем верхнюю часть с радиатором-

внимательно смотрим на краник-

если всё живое, отсоединяем провода и полностью вынимаем нижнюю часть с вентилятором.Сняв, уже ивестные нам две защёлки, извлекаем старый моторчик, предварительно сняв с него два резиновых уплотнителя-

потом все пластиковые части принимают плотный душ-

после чего одеваем на новый моторчик два резиновых уплотнителя-

моторчик вставляем на родное место, прокладываем провода, зажимаем обратно двумя защёлками-

ПРАВИЛЬНО коннектим провода с резистором

и клавишей включения

проверяем (на крыльчатке вентилятора стрелочкой указано правильное направление вращения),если всё ништяк, собираем в обратном порядке.Радуемся эффективной и «безшумной» работой печки.

Сообщения: 354Зарегистрирован: 01 мар 2010, 06:51Автомобиль: ВАЗ-2121 1989. King Cobra 32/9.5/15, СРПМ, ГП 4.3, РК 2.93, КПП 4.02, китай 9500lbs. ВАЗ-2121 1979. И-511, ГП 4.3, КПП 3.75Имя: МихасьОткуда: Красноярск

27 мар 2011, 04:06

Даня писал(а):Радуемся эффективной и «безшумной» работой печки.

27 мар 2011, 20:53

Рад помочь форуму!

Ay49Mihas писал(а):Вопрос спорный

Вернуться в «Электрооборудование»

По желанию устанавливаем новые элементы управления. После проведения всех работ обязательно нужно провести испытания. Если все сделано правильно, то печка должна работать нормально. Поток воздуха должен быть значительно сильнее прежнего.

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув

а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Замена крана

Недоработки конструкции отопителя не ограничиваются неудачно сделанными вентиляторами, а также конструкцией воздуховодов. Даже кран печки плохо справляется со своей работой. Его сечение невелико. Поэтому, движение охлаждающей жидкости по радиатору отопителя происходит довольно медленно. Чтобы улучшить работу печки в целом, необходимо произвести замену крана.

Лучше всего брать кран отопителя от иномарок. Служат они дольше, да и эффективность работы на высоте. Подойдут краны от бюджетных Volkswagen, а также некоторых Opel. Это позволяет минимизировать работу по подгонке деталей. Производится замена в следующем порядке:

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

На что обратить внимание в процессе самостоятельной модернизации отопителя Нивы?

Сразу заметим, что вариантов улучшения работоспособности печки существует несколько. Самым простым и банальным из них считается модернизация воздуховодов. Но, большинство владельцев не останавливаются на этом, а полностью переделывают отопительный прибор, значительно улучшая при этом его рабочие характеристики. Популярные варианты модернизации отопителя:

Установка вентилятора другой модели — второй способ

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Радиатор от «Шевроле-Нива» не подходит для семейства ВАЗ-2121, 2131. Это следует учесть при подборе запчасти в магазине.

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Замена краника

В конструкции системы отопления Нивы есть еще один элемент, который значительно снижает ее производительность. Это краник печки. Он имеет маленькое сечение, что в свою очередь значительно замедляет циркуляцию тосола в системе, из-за чего печки необходимо больше времени для прогрева. Улучшить ситуацию поможет замена этого краника. Оптимальный вариант – установка этого элемента от автомобиля иностранного производства. Хорошо зарекомендовали себя краники печки от некоторых моделей Opel или Volkswagen.

Выполняется замена краника следующим образом:

• Необходимо открыть капот и в моторном отсеке подобраться к шлангу отопителя, после чего послабить его хомут и удалить шланг с патрубка.
• Выкручиваем саморезы, при помощи, которых уплотнитель закреплен на плоскости перегородки.
• Снимаем слой уплотнителя, предварительно поддев его отверткой.
• Демонтируется отделение для перчаток.
• Необходимо ослабить винт, который крепит кран, подобравшись к нему из салона.
• На рычаге крана располагается тросик управления, его следует демонтировать.
• В зависимости от конструкции печки Нивы-21213, ее корпус может крепиться при помощи двух гаек, либо двух винтов.
• Новый краник печки на автомобиль устанавливается в обратном порядке.

Подчеркнем, что в случае винтового крепления краника печки к теплообменнику, провести эту процедуру несколько проблематично, поскольку гайки постоянно выпадают. Для этого их необходимо попросту закрепить при помощи пластилина либо жевательной резинки. Помимо этого, стоит заранее отрегулировать тросик, который управляет положением крана отопителя. Если этим пренебречь, то в процессе эксплуатации печки придется постоянно залазить под торпедо для того чтобы выставить его положение.

Оригинальные детали vs аналоги

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Если установленная заводом-изготовителем «улитка» не имеет следов физического износа, необходимо только заменить сам «движок» отопителя.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Модернизация печки НИВЫ

Перед тем как смонтировать вентилятор, задался вопросами, на некоторые дал этот сайт и многие другие. Остальное додумывалось в ходе ремонта и прогулок по авто магазинам разных моделей. Для модернизации воздухозаборника, потребуется весь оставшийся материал который вы отрежете, так что — не выбрасывайте пластик и перед работой используйте линейку и штангенциркуль.

Подведем итоги

Как видно, на всех модификациях отечественного внедорожника Нива система отопления салона работает крайне плохо, и связано это в основном с ее конструкционными недоработками. По этой причине владельцам транспортного средства приходится постоянно искать различные пути решения проблемы, постоянно модернизируя печку в машине.

Опытные автовладельцы рекомендуют не останавливаться на достигнутом и продолжить дорабатывать печку, проводя тюнинг вентилятора.

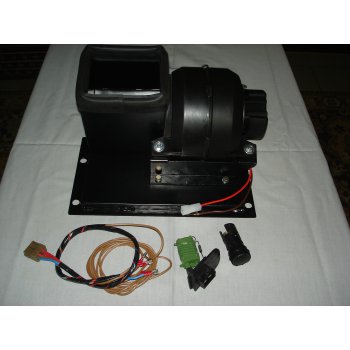

Некоторые предлагают избавиться от вентилятора, установленного производителем, а взамен его установить вентилятор с «восьмёрки».

Если вы тоже решились на проведение такой замены, вам нужно дополнительно определиться, оставите ли вы штатное управление печкой родное или также замените его «восьмёрочным» аналогом.

Определившись со вторым вариантом действий, позаботьтесь о приобретении таких дополнительных элементов:

• переключатель скоростей вентилятора;
• дополнительный резистор для печки.

Итак, после того как вы полностью подготовили все необходимые составляющие, можно приступать непосредственно к процессу доработки вентилятора.

Первоначально следует демонтировать старую коробку вохдухопритоков. К сожалению, невзирая на то, что для этого требуется выкрутить всего лишь четыре гайки, обойтись без посторонней помощи не удастся. Напарнику будет нужно удерживать винты под капотом, тогда как вы будете их выкручивать, воспользовавшись ключом-трубкой.

После этого можно беспрепятственно извлечь воздухозаборник. Почистите его, если он в этом нуждается, а затем срежьте небольшое количество пластика, чтобы обеспечить достаточное пространство для работы нового вентилятора.

Установите вентилятор и внимательно осмотрите, что может выступать в качестве помех для работы установленного вентилятора. Если таковые преграды обнаруживаете, аккуратно их срезайте.

После того как вы убедитесь, что больше нет ничего, что может препятствовать работе вентилятора, зафиксируйте его при помощи герметика. Вокруг сопла вентилятора находятся небольшие зазоры, важно их устранить, прикрыв любым материалом. Это позволит предотвратить утечку тёплого воздуха.

Теперь собранный вентилятор внедряется обратно в то пространство, в котором ранее «обитал» его старый аналог. Всё надёжно закрепляется и проверяется закрытие и открытие капота. В отдельных случаях после внедрения «инородного» вентилятора не удаётся нормально закрывать капот.

Если всё нормально, подсоедините все провода, а также установите новые элементы управления. По завершении выполненных работ обязательно проконтролируйте свой результат в действии.

Печка должна работать отлично, а в салоне автомобиля очень быстро должен распространяться тёплый воздух.

Пробита прокладка головки двигателя

Все дело в том, что мотор это не монолитная конструкция, у него есть головка блока и сам блок. Соединяются они через специальную прокладку. Если эта прокладка пробита (а такое бывает, например при плохой протяжке), то охлаждающая жидкость будет уходить в цилиндры или глушитель (из глушителя будет валить белый густой дым). Таким образом, охлаждающей жидкости будет не хватать в системе (возможно проявление воздушных пробок) и поэтому печка будет плохо греть! Нужно срочно менять прокладку головки блока, иначе можно убить двигатель, через перегрев.

Наверное, это все основные причины, когда печка плохо греет! От себя хочу заметить, что в большинстве случаев это неисправность термостата (примерно в 70%). Так что первым делом проверяйте – меняйте его.

Сейчас небольшое полезное видео, смотрим.

А на этом все, читайте наш АВТОБЛОГ.

(27 голосов, средний: 4,00 из 5)
