Замена цепи ГРМ Нива 21214 инжектор

Здесь мы поговорим о самостоятельной замене цепного привода ГРМ на Нива 21214. ГРМ влияет на работу всего автомобиля, поэтому значение данного узла недооценивать не стоит. Замена цепного привода — это достаточно непростой процесс, который, однако, под силу любому автолюбителю, при условии, если он будет соблюдать инструкции и проявит чуточку усердия.

Цепь имеет значительные преимущества перед ременной передачей. К ним, в первую очередь, относится ее надежность. Если ремень может порваться, то с цепью это случается крайне редко. Обычно она просто растягивается. Служит она намного дольше ремня, а значит, и менять ее нужно реже. Но все же и цепь не вечна, и через некоторое время ее тоже приходится менять на новую. При самостоятельной замене цепи очень важно правильно выставлять метки и соблюдать технику безопасности.

Когда менять цепь ГРМ?

Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км. Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет. Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.

Если метка на шестерне распредвала не совпадают с меткой на корпусе подшипников, пора принимать меры. Менять цепной привод нужно и в том случае, если на нем появились сколы или трещины. Все это говорит о том, что ваша цепь отслужила положенный ей срок, и ее уже пора заменить.

Итак, вы решили, что будете производить замену самостоятельно. Что вам нужно делать дальше? Прежде всего, отправляйтесь в магазин и купите там новую цепь. Можно проверить качество покупаемой цепи. Берем цепь, кладем ее на ладони плашмя. Если ее провисание превысит 1 см, вам лучше поискать расходник в другом месте. Кроме, собственно, цепи, вы должны будете купить еще и комплект сальников, натяжитель, успокоители, набор прокладок. Затем приготавливаем инструменты, которые пригодятся в работе, и начинаем ремонт.

Замена цепной передачи

• Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
• Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
• Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
• Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
• Берем гаечный ключ и откручиваем гайку храповика.
• Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

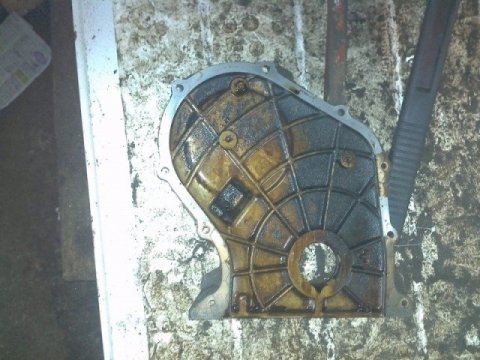

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель.
9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм.
10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например.
11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем — распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо.
13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять.
14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Видео по замене

<noscript><iframe loading=»lazy» width=»720″ height=»405″ src=»https://www.youtube.com/embed/j-tUGarP7LQ?feature=oembed» frameborder=»0″ gesture=»media» allowfullscreen></noscript>

Тема данного раздела – грм нива. Именно так набирают в поисковиках желающие починить данный узел. Если сравнивать двигатель с организмом человека, механизм газораспределения (в дальнейшем ГРМ), это мышечная ткань, связки и сухожилия. То есть все то, что передает основные элементы движения. Задающим ритм, является коленчатый вал двигателя, а уже от него, посредством цепи и звезд, приводятся во вращение распределительный вал и масляный насос. В двух отдельных статьях я подробно расскажу про цепь и звезды. Здесь я хочу написать о механизме в целом, а главное, почему он доставляет столько неприятностей, хотя во всем мире цепные двигатели считаются относительно «беспроблемными долгожителями».

Грм нива, основные проблемы

Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.

Решение вопроса

На фото представлен ГРМ нива, который я собираю по частям на разных заводах. Втулочно-роликовая цепь, аналогов которой нет ни в одном магазине. Ресурс более 100тыс. до первых признаков потери рабочих характеристик. Звезды, изготовленные на зуборезном станке, а не методом штамповки, как делают кастрюли. Башмак натяжителя, ось башмака натяжителя и успокоитель нормального качества. И конечно передняя манжета коленвала, которая тоже идет в комплекте.

Точнее предвестники были. Странный дребезжащий звук после пуска двигателя стал меня беспокоить примерно с конца зимы, но я грешил на щиток стартера. Потом звук пару раз появлялся во время движения по городу уже в конце весны, но быстро исчезал. Что вообще может случится с двигателем у которого пробег 68 тыс., гидронатяжитель цепи ГРМ и гидрокомпенсаторы клапанов? Я было по привычке, после 213-ой Нивы через 10 тыс. пробега собрался подтянуть цепь и проверить зазоры в клапанах, но к своему великому удивлению не увидел в корпусе двигателя натяжителя цепи на штатном месте. Только трубки какие-то непонятные. Оказалось, что эти операции на двигателе 21214 не требуются. Т.е. вообще не зачем каждые 10 тыс. пробега снимать крышку головки блока цилиyдров и крутить гайки выставляя требуемые зазоры в клапанах по микрометру, а за одним подтягивая цепь с визуальным контролем. Здесь все за нас делает хитрая гидравлическая система придуманная умными инженерами.

Двигатель моей Ласточки со снятой ГБЦ, штатным стартером и новым реле. Видно что цилиндры для пробега в 68 тыс. км выглядят как новые. Несколько отличается цвет 1 и 3 поршней, но это скорее всего уже последствия поломки и не корректно работающей системы ГРМ.

О замене однорядной цепи на двухрядную

В ранних моделях ВАЗ 2107 устанавливались преимущественно двухрядные цепи ГРМ. У такого технического решения были свои плюсы:

• распределение механической нагрузки по цепи было более равномерным, что значительно продлевало срок её службы. Двухрядные цепи ГРМ проходят 100–120 тыс. км, при этом никаких признаков растягивания у таких цепей не наблюдается;
• двухрядные цепи безопаснее. Если по каким-то причинам одно звено в такой цепи выйдет из строя, то цепь не порвётся полностью. Это даёт шанс водителю вовремя остановить машину после того, как он услышит характерный лязг наполовину оборванной цепи, раздающийся из-под капота. А своевременная остановка, в свою очередь, позволяет избежать заклинивания двигателя и дорогостоящего капитального ремонта.

Главным минусом двухрядной цепи был её большой вес. Именно по этой причине в более поздних моделях ВАЗ 2107 от неё решили отказаться. Однако водители, озабоченные безопасностью и надёжностью двигателя, всегда могут вернуть двухрядную цепь обратно. Чтобы это сделать, потребуется заменить не только саму цепь, но и весь натяжительный механизм, от звёздочек до успокоителя и натяжительного башмака. Башмак, как нетрудно догадаться, должен быть шире, т. е. с расчётом на два ряда звеньев. Звёздочки валов тоже должны быть двухрядными.

Раньше все эти детали можно было купить в едином комплекте. Сейчас такие комплекты попадаются всё реже, так что водителям приходится покупать всё по отдельности. Большим спросом пользуется продукция . Этот производитель выпускает не только цепи, но и двухрядные звёздочки.

Последовательность установки двухрядной цепи на ВАЗ 2107 ничем не отличается от вышеизложенной. Особенность только одна: на место однорядных звёздочек устанавливаются двухрядные. То же самое и с натяжительным башмаком. Процедура установки двухрядной цепи по меткам ничем не отличается от описанной выше.

Итак, цепь ГРМ является важнейшей деталью двигателя. Последствия поломки этой детали могут быть катастрофическими. В особо тяжёлых случаях заклинивший двигатель вообще не подлежит восстановлению. Именно по этой причине автолюбитель должен тщательно контролировать состояние цепи, и менять её при малейших подозрениях на неисправность. Заменить цепь по силам и начинающему автовладельцу. Несмотря на кажущуюся сложность этой процедуры, ничего страшного в ней нет. Главное — правильно установить цепь по меткам, и никаких проблем с её дальнейшей эксплуатацией не возникнет.

Замена натяжителя цепи ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Натяжитель цепи — как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель. 9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм. 10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например. 11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем – распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо. 13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять. 14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.
