Делаем лифт нивы 2121 своими руками чертежи размеры

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

  • Домкрат обычный
  • Домкрат «хайджек»
  • Съемник пружин
  • Баллонный ключ
  • Набор торцевых головок с трещоткой
  • Набор рожковых ключей
  • Монтировка
  • Деревянная колода (пень)

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления. Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины. Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры. Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов. После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется. При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата. Крепим амортизаторы, собираем мост, монтируем колеса.

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

А еще интересно:  НИВА Шевроле замена передних ступичных подшипников

Сделать лифт Нивы-2121 своими руками, чертежи, размеры которого находятся в свободном доступе, не составит особого труда. Благодаря подобному ухищрению можно сделать автомобиль более устойчивым на дороге и преодолеть на нем массу преград. Конечно, чтобы воплотить в жизнь по-настоящему качественные лифт Нивы своими руками, придется изрядно потрудиться.

Процесс займет время, потребует сил, ведь даже самый легкий лифт — это существенное погружение в технические аспекты вопроса. Однако конечный результат оправдает все возложенные надежды, позволяя скромной Ниве проявить себя с исключительной стороны.

Для любителей охоты, рыбалки и дачных путешествий, а также жаждущих испробовать себя и собственную «Ниву» в управлении автотранспортным средством в сложно проходимых местах, нам предоставляется возможность предложить повысить дорожный просвет, с помощью которого возрастает проходимость Вашего авто.

Тюнинг Нивы – лифтинг подвески.

На данный момент присутствует по крайней мере 6 разновидностей лифтинга подвески Нивы и Ш/Нивы, любой по собственному занимателен и оговаривается в ходе подготовки авто к «бездору» по заказу посетителя, принимая во внимание отличительные черты эксплуатации его авто и размеры дисков и резины которые он хочет поставить на свой автомобиль.

Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.

В сумме повышение дорожного просвета составит 9-10 см! В этом выполнении «НИВА» в отсутствии утраты комфортных качеств имеет возможность эксплуатироваться как на магистрали с покрытием, но и по бездорожью, не уступая ни в чем внедорожникам зарубежного производства.

Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.

Лифтинг подвески по передку.

Лифт исполняется путём установки нацеленных шайб под нижнюю площадку пружины (они делают достаточный угол передней пружины).Под верхний рычаг (меж ним и шаровой) ставится ещё 1-на проставочная шайба (т. о. разгружаем рычаг).

Меняются местами рычаги поворотных кулаков и наконечники управляющих тяг уже идут с верху в низ (так как впоследствии проделанных раньше дел, при полном вывороте тяги, упрутся в стабилизатор, хотя по желанию посетителя возможно оставить как было, изменив крепление стабилизатора).

Во время выполнения работ по лифтингу нередко по заказу приходится поменять амортизаторы, пружины, рез. проставки, пыльники внутренних шрусов на тюнинговые доработанные под этот вид лифта подвески и создавать регул. отбойников пружин.

Лифтинг подвески Нивы по задку.

Лифт исполняется методом установки новейших чашек задних пружин, которые крепятся поверх штатных на болтах, и кронштейнов для перенесения точек крепления задних амортизаторов вверх на 5 сантиметров (крепятся на болтах).

Короткие верхние штанги заднего моста удлиняются или делаются регулируемыми (для нетяжелого разворота хвостовика, чтобы не закусывало крестовину), реактивные тяги заднего моста либо усиливаются уголком или ставятся сдвоенные, по желанию посетителя добавляется стабилизатор заднего моста «Техномастер» (Тольятти), хотя его нужно будет подгонять под лифтовочную машину, переваривать.

Аналогично предпочтительно, на лифтованых автомашинах, использование заднего шрусового кардана.Тем, кто станет лифтовать старые либо ушатанные машины нужно помнить о внутренних шрусах (шарики уходят с наработанного места), нужно будет готовиться к их смене. Решение этой трудности вполне вероятно уменьшением угла привода с помощью отвязывания переднего моста.

А еще интересно:  Датчик давления масла в двигателе ваз 21213

Наружные шрусы данному слишком мало подвержены, хуже им будет, если колесо станет с повышенным вылетом, шириной и весом, и тогда они могут «захрустеть».Хотя и тогда подшипнику ступицы приходится не сладостно, особенно если он имел перед этим люфт.

Хотя мы ушли от данной проблемы, так как устанавливаем поворотные кулаки с 2-мя шариковыми подшипниками (от задней полуоси), их не нужно регулировать, затягиваются до упора, хотя гораздо лучше динамометрическим ключом. Узел выходит не обслуживаемый, разгружается ступица, проще накат и гораздо лучше динамика машины. Поворотные кулаки естественно отечественного производства и с гарантией.

При установке широких колёс в последствии лифта нужно будет иметь в виду и о шаровых (когда слабые – «полетят»), сможет полететь и маятник, а установка новейших газовых амортизаторов имеет своим результатом ужесточение верхнего кронштейна пер. амортизатора (по другому рвет, особо при утяжелении передка), можно усиливать и крепление задних амортизаторов. Предпочтительно при лифте, заменить подвеску на п/уретановую, взамен резины.

Экономный лифт подвески Нивы 1,5-2 сантиметров. В такой ситуации мы прибегаем к смене резиновых проставок под пружины на тюнинговые (большей толщины), установки шайб, проставок под верхние шаровые опоры и регулированию отбойников пружин (по желанию посетителя). В этом выполнении на Ниву становятся диски (правильные) в размере R15 215/75.

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления.Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

Важно! В целях безопасности желательно установить под силовой лонжерон днища какой-нибудь упор: например, деревянную колоду.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону.Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины.Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры.Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов.После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется.При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах.Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата.Крепим амортизаторы, собираем мост, монтируем колеса.

А еще интересно:  Вездеход ПЕТРОВИЧ

Усиление передних лонжеронов нивы ваз-2121-21213-21214-2131 | кузов и внешний тюнинг нива-ваз-2121-21213-21214-2131

Решил сперва усилить передние лонжероны, чтобы потом еще раз не лезть сюда. Был куплен листовой металл толщиной 3мм и понеслось. За вечер успел разобрать левую сторону, болты все прикипели, а четыре нижних болта балки были вообще прихвачены сваркой — ох и намучились мы с ними

0:504

Усиление передних лонжеронов Нивы ВАЗ-2121-21213-21214-2131

1:1009

Разобрал левую сторону

1:1055

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

2:1560

Бывшие отбойники — сгнила верхняя часть

2:1638

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

3:2143

Те самые злополучные болты — один пришлось отрезать болгаркой

3:118

Для накладок на лонжероны был куплен лист толщиной 3мм.
Смотрим фото

3:247

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

4:752

Изготовил шаблон из картона

4:807

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

5:1312

Перевел его на металл

5:1355

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

6:1860

Вырезал болгаркой — спалил 3 круга на 180

6:1936

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

7:2441

Зачистил и загрунтовал место усиления

7:73

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

8:578

Примерил накладку

8:615

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

9:1120

Насверлил по месту отверстий

9:1177

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

10:1682

Обварил и тоже загрунтовал

10:1735

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

11:2240

Общий вид

11:20

На улице потеплело и правый лонжерон было решено делать на улице.
Намучавшись, я все же разобрал подвеску.
И там оказался довольно гнилой лонжерон, да еще и лопнутый

11:326

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

12:831

Гнилой лонжерон

12:864

Все зачистил и загрунтовал

12:917

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

13:1422

Загрунтовал

13:1448

Вварил заплатки

13:1481

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

14:1986

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

15:2491

Заварил трещину

15:32

И снова все загрунтовал

15:79

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

16:584

Загрунтовал

16:610

Снятые детали подвески немного зачистил, покрыл грунтом

16:717

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

17:1222

Опора пружины

17:1251

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

18:1756

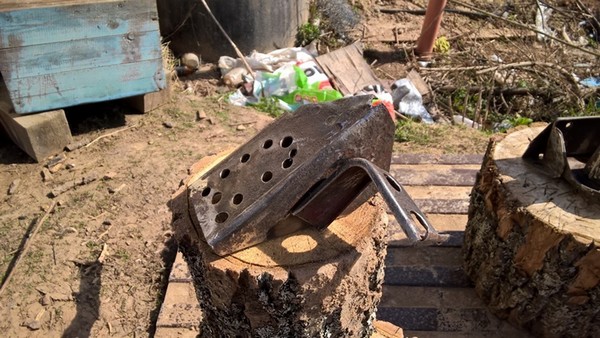

Домик амортизатора

18:1795

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

19:2300

Загрунтовал

19:25

и покрасил

19:48

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

20:553

Покрасил

20:573

Зафоткал для сравнения новое колесо и старые

20:659

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

21:1164

Сравнение

21:1186

Вот и закончилась эпопея по усилению передних лонжеронов.
Накладка вырезана, приварена, загрунтована и обработана шовным герметиком по контуру.

21:1456

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

22:1961

Шаблон

22:1977

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

23:2482

Вырезал

23:17

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

24:522

Приварил

24:542

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

25:1047

Загрунтовал

25:1073

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

26:1578

Обработал края шовным герметиком

26:1643

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

27:2148

Собрал подвеску

27:32

Также сегодня вернул на место ВУТ, правда один нижний угол пришлось доработать на наждаке, иначе мешает новый рулевой редуктор. Заодно заменил тормозные трубки на правое переднее колесо — при разборке не смог их открутить от шлангов, пришлось откусить кусачками.

27:518

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

28:1023

Вернул ВУТ

28:1046

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

29:1551

Новые трубки

29:1578

Так как тормоза все равно все завоздушены, то поменял задний тормозной шланг на более длинный, а то после лифта он стал коротковат.

29:1820

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

30:2325

Новый длинный шланг

30:39

Еще был удалён передний стабилизатор, дабы не ограничивать ходы передней подвески. Теперь она реально независимая

30:253

В Масштабе. Чертежи, 3D Модели, Проекты - Нива

31:758

Снял передний стабилизатор

31:812

Осталось завтра приварить домик амортизатора, прокачать тормоза и начну готовить машину к покраске…
