Предлагаю вашему вниманию статью по ремонту 5 ступенчатой КПП нового образца (так называемый «разорванный пакет»)
 Часть фоток процесса будет повторяться,прошу сильно не пинать,фотки в основном делались при сборке,так как КПП и детали были отмыты,и фотик остался чистым :).
 Какой инструмент потребуется дополнительно?  Фиксатор первичного вала (я сделал из старой ступицы ведомого диска сцепления),  высокая головка на «30» для отворачивания гайки вторичного вала,пара мощных отверток,съемник стопорных колец, ударная отвертка с молотком и,в идеале, динамометрический ключ.

Вряд ли у кого под рукой окажется специальный стенд для ремонта КПП,в принципе и на столе можно перебрать, а ещё можно её в тиски аккуратно зажать.
 Итак,сливаем масло с КПП,снимаем КПП с машины,снимаем эластичную муфту,заднюю подушку КПП вместе с траверсой и вынимам вилку сцепления с пыльником и выжимным.
 Тщательно очищаем КПП от грязи при помощи щетки по металлу,подходящим инструментом типа отвертки,в идеале продуваем компрессором.

Хоть масло и слито,всё равно в КПП осталось немного масла,так что учитываем этот факт при разборке.

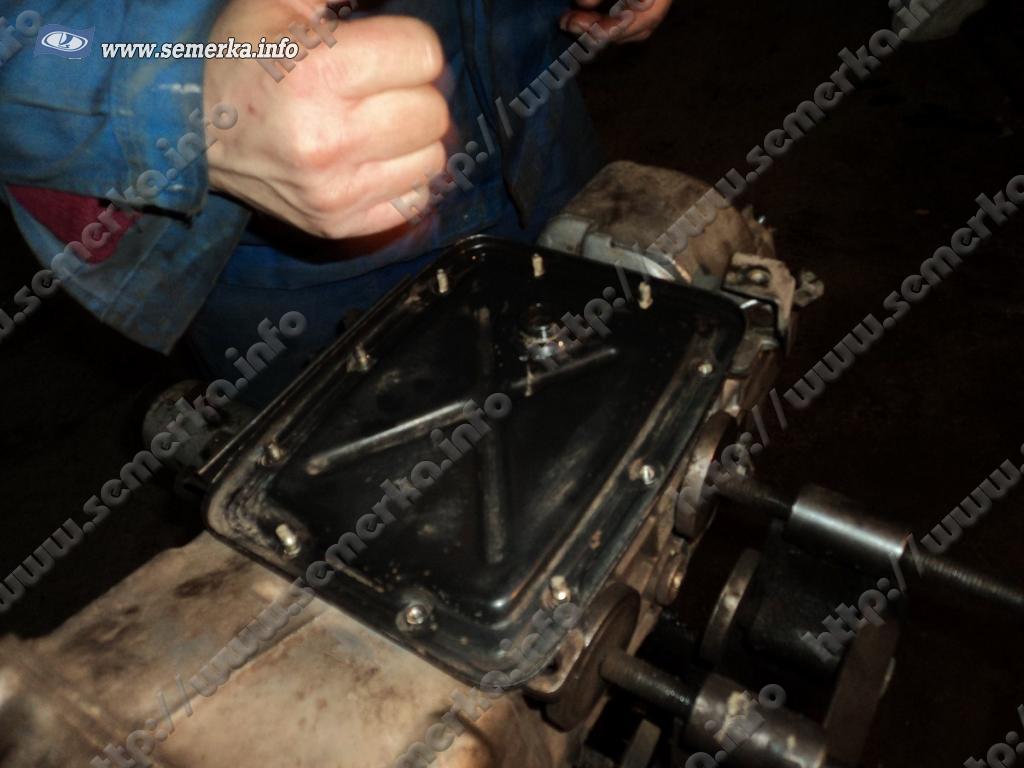

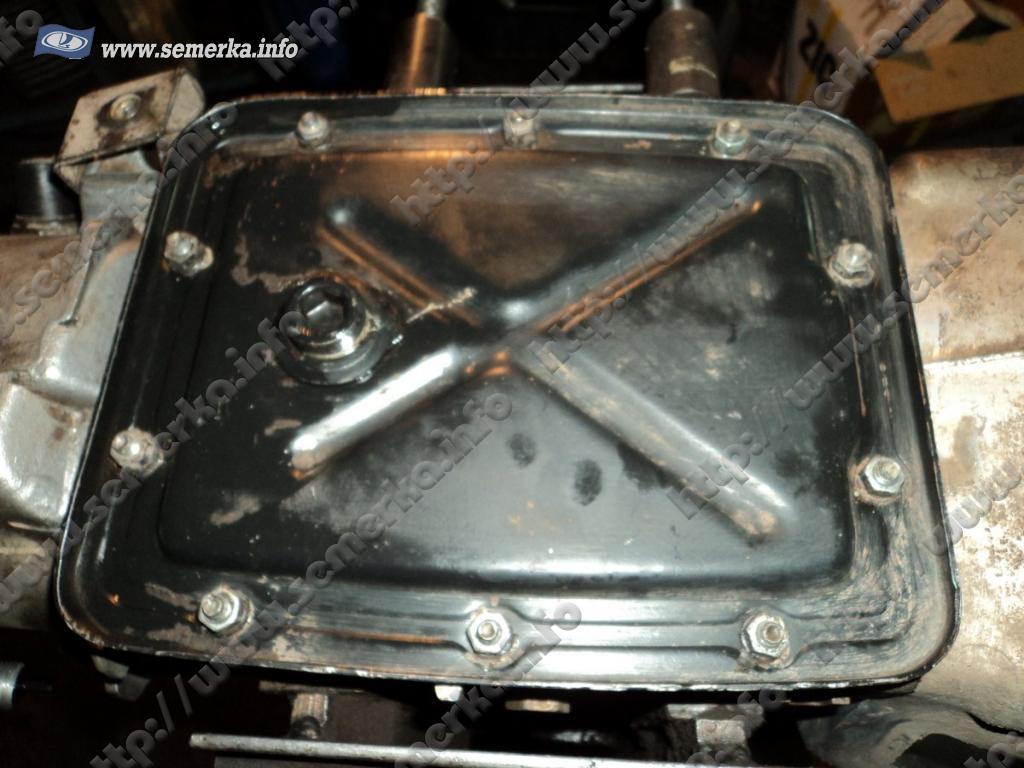

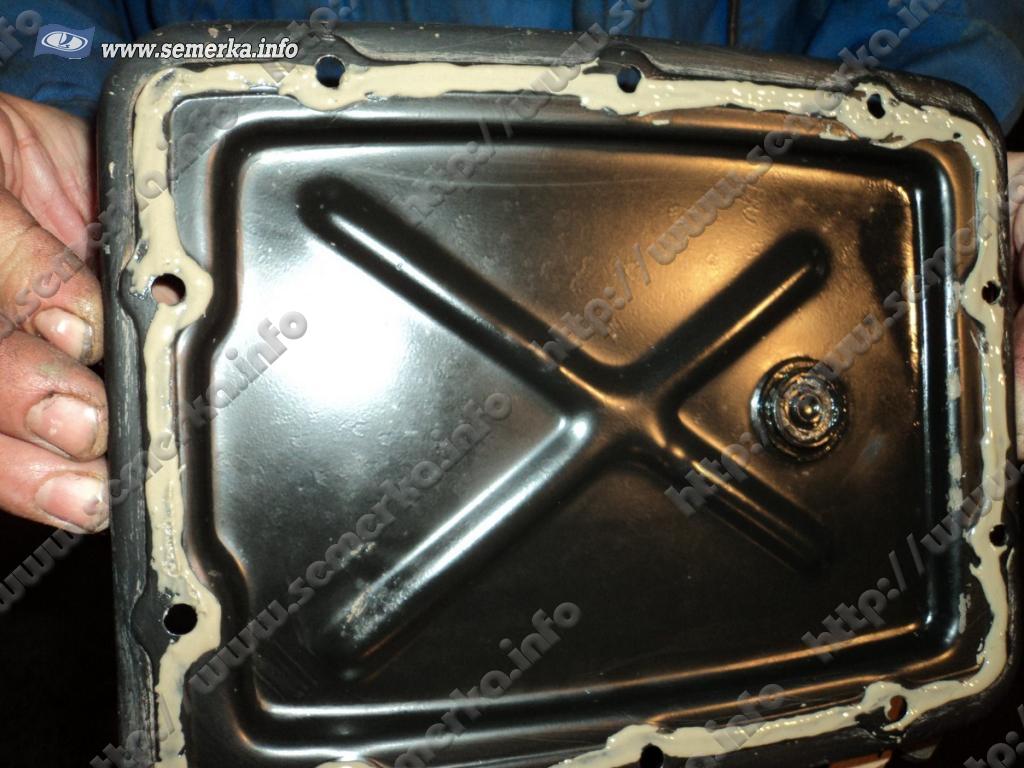

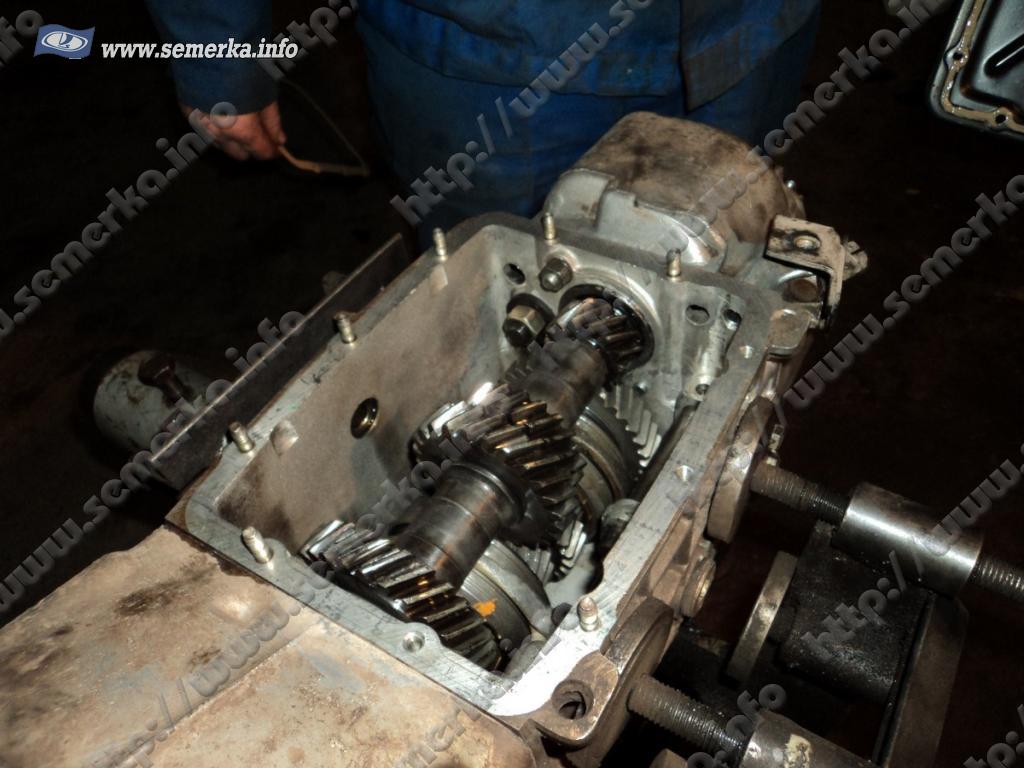

Снимаем нижнюю крышку КПП.

Снимаем резиновый пыльник муфты со вторичного вала,стопор со вторичного вала,при помощи подходящей выколотки выбиваем центрирующую втулку муфты.Если не удается «подцепить» втулку, то отворачиваем гайку вторичного вала насколько возможно и заворачиваем её обратно.
 Втулка при этом почти слезет с насиженного места.Включаем любую передачу,фиксируем первичный вал,и откручиваем гайку вторичного вала на «30».Снимаем конусную пружинную шайбу.

Если под рукой нет фиксатора первичного вала,то можно воспользоваться алюминиевой ложкой,вставив её ручку между шестернями первичного и промежуточного валов. Не стоит бояться за шестерни,люминь им не повредит.
Снимаем фланец эластичной муфты.

Отворачиваем выключатель фонарей заднего хода. Не потеряйте медную уплотнительную шайбу.

Отворачиваем гайку и вынимаем привод спидометра

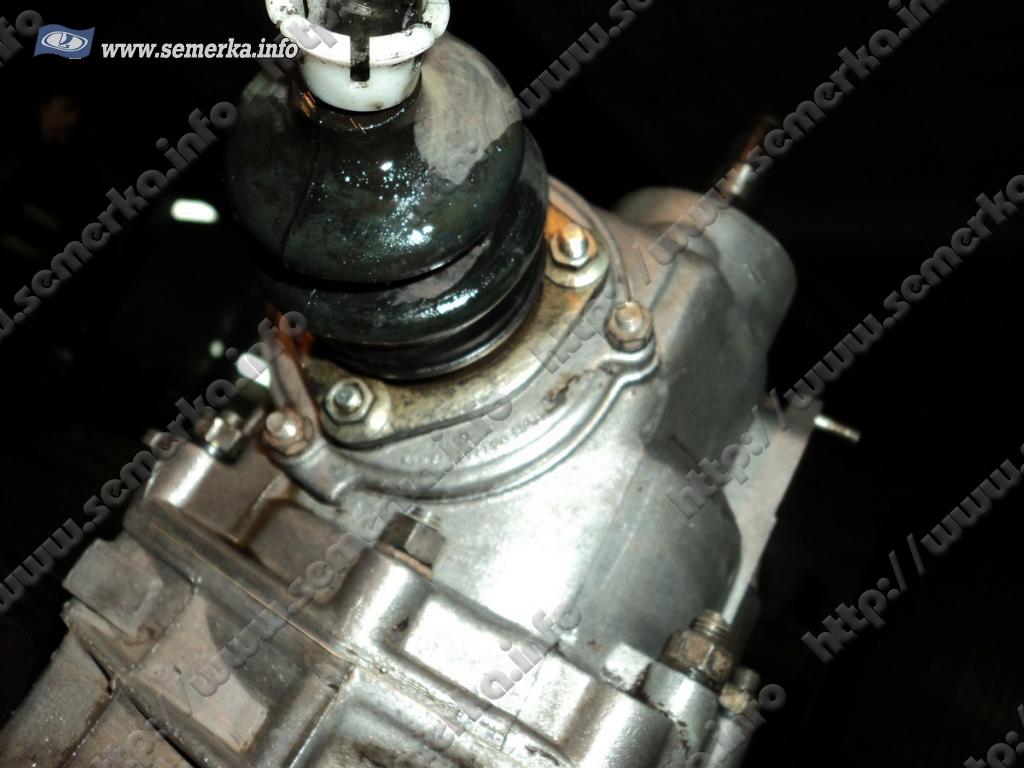

Включаем вторую передачу и снимаем корпус рычага переключения передач,отвернув три гайки по наружнему радиусу.

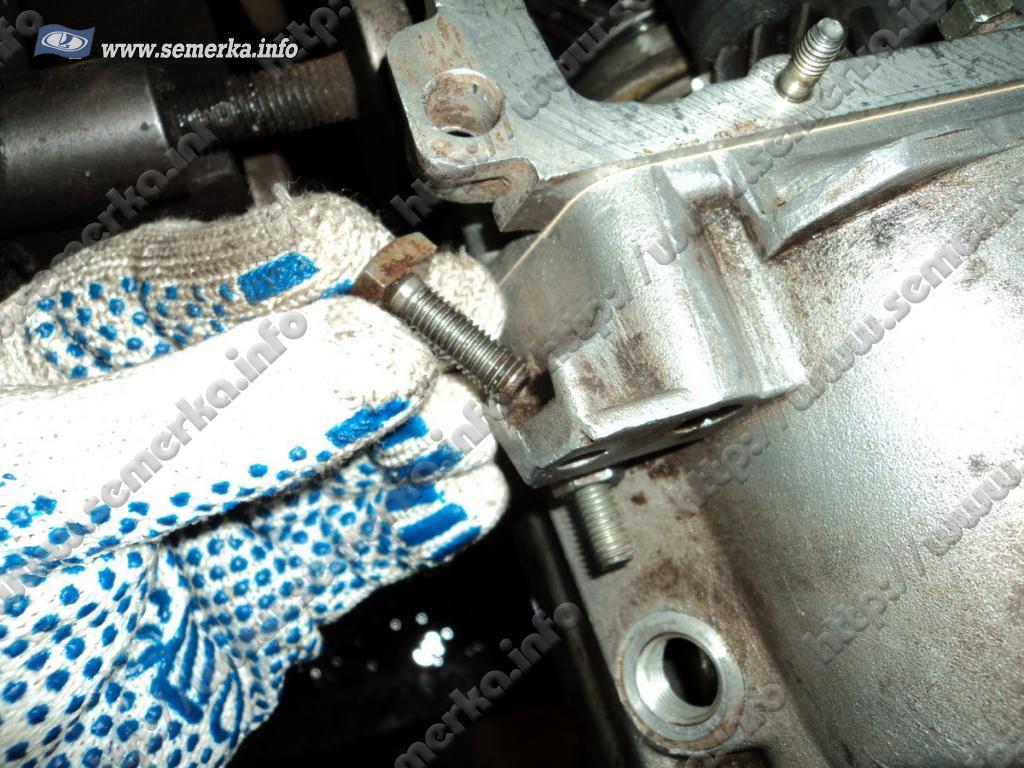

Отворачиваем две гайки крепления кронштейна штанов к КПП

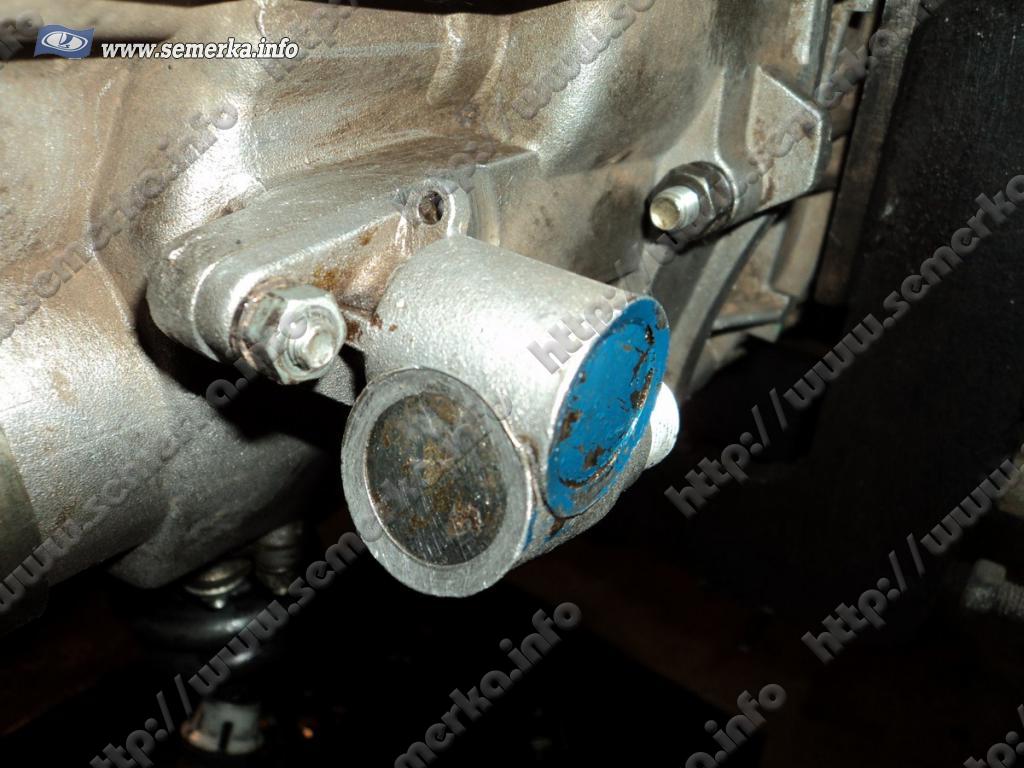

Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

Отворачиваем пять гаек крепления задней крышки снаружи и одну внутри.

Снимаем заднюю крышку,иногда слегка приходится пристукнуть молотком.Подшипники могут при этом разъединиться,
часть подшипника остается на валу,часть в задней крышке,не страшно.

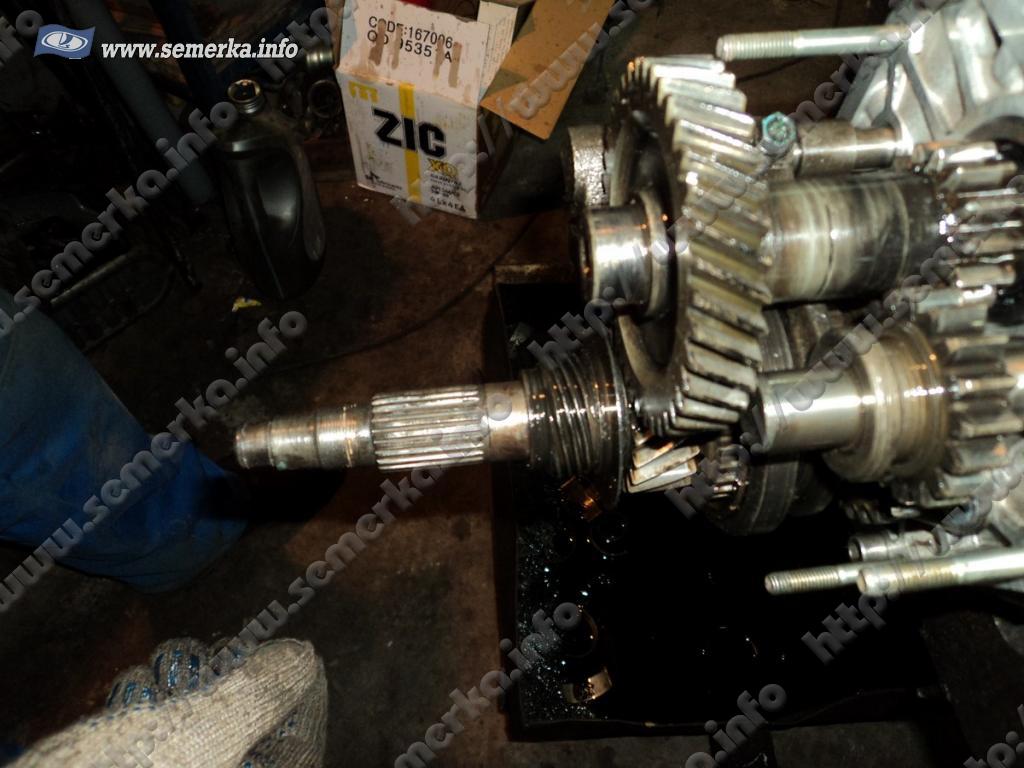

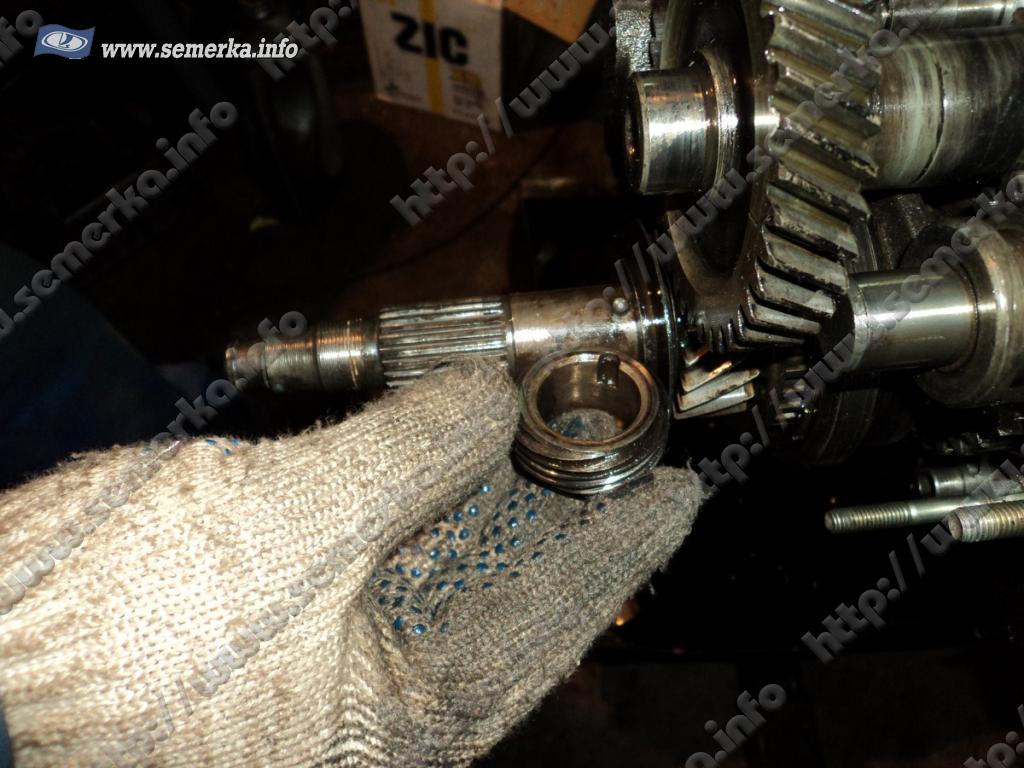

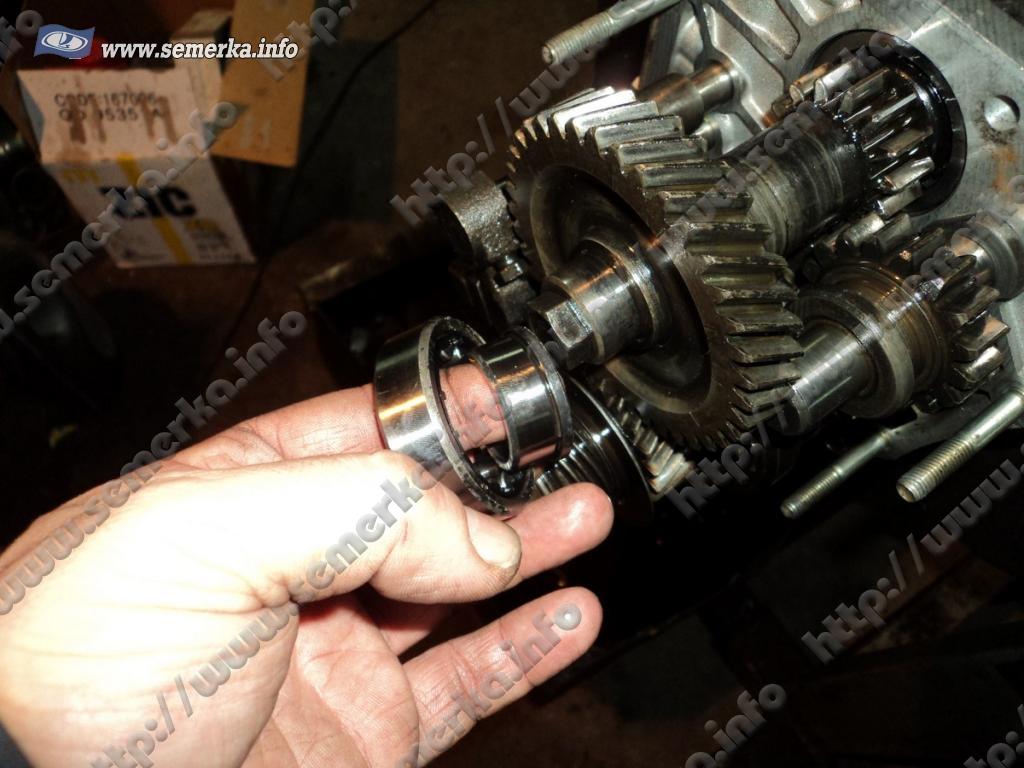

Снимаем со вторичного вала внутреннее кольцо подшипника (далее по тексту П.),затем снимаем шестерню привода спидометра.
АХТУНГ! Под шестерней привода есть маленький шарик,не потеряйте!

Снимаем маслоотражательную шайбу.Осматриваем её,был случай,когда шайба слезла со втулки.

При помощи отвертки выставляем шток переключения 1-2 передач в нейтральное положение.
Фиксируем первичный вал и страгиваем с места головкой на «17» болт крепления блока шестерен.Дальше он пойдет от руки,
но пока его не отворачиваем.

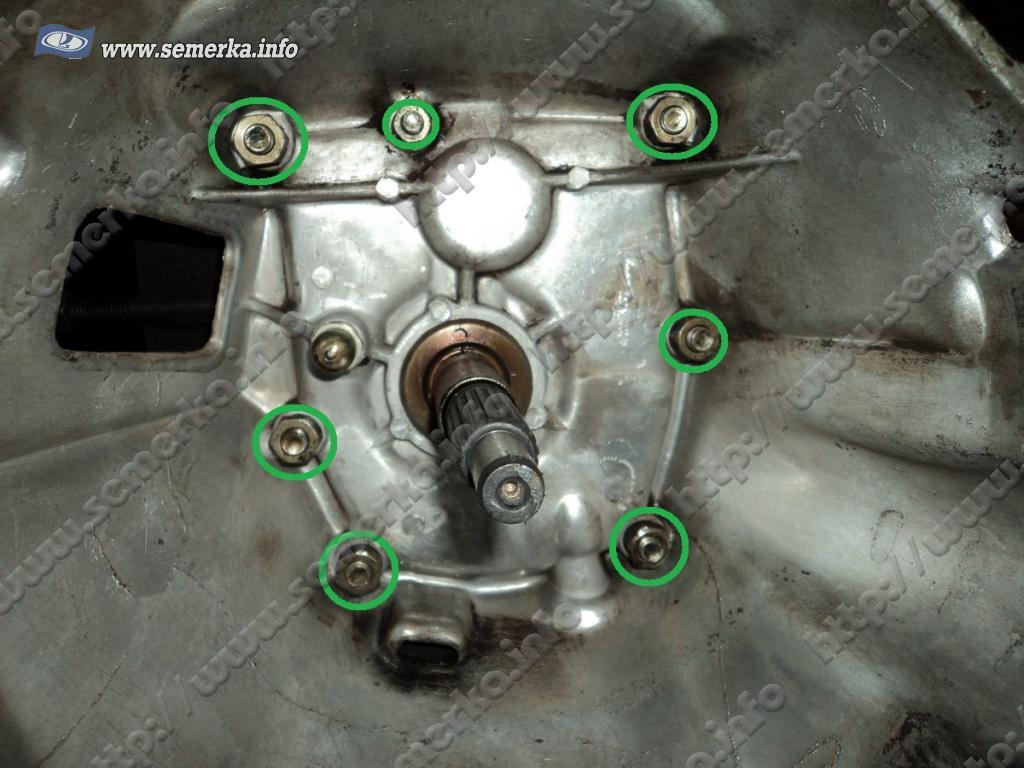

Теперь надо снять кожух сцепления (он же колокол). Отворачиваем одну гайку на «13» и шесть гаек на «17».

Снимаем,убираем в сторону.На первичном валу,либо в колоколе остается пружинная конусная шайба.
Осматриваем её на предмет протёртости,трещин.Иногда вместо конусной шайбы может стоять толстое кольцо.

Удерживая первичный вал фиксатором,отворачиваем передний болт промежуточного вала (далее промвал) головкой на «19».

Откручиваем два болта пластины,удерживающую пружины фиксаторов штоков переключения передач.

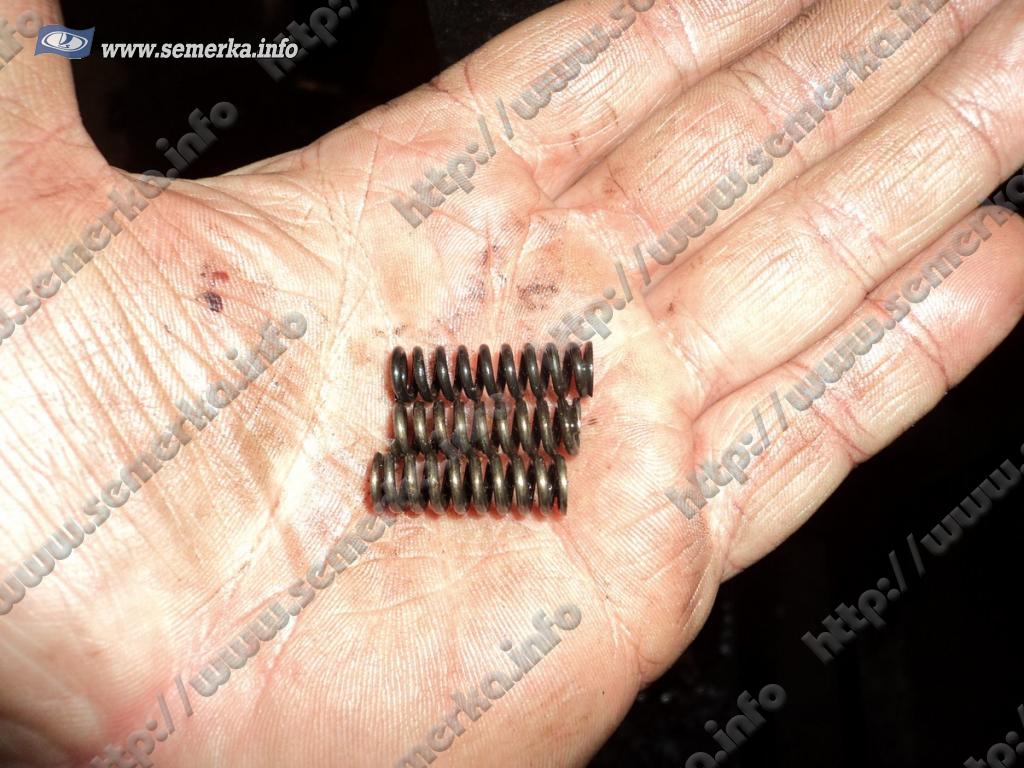

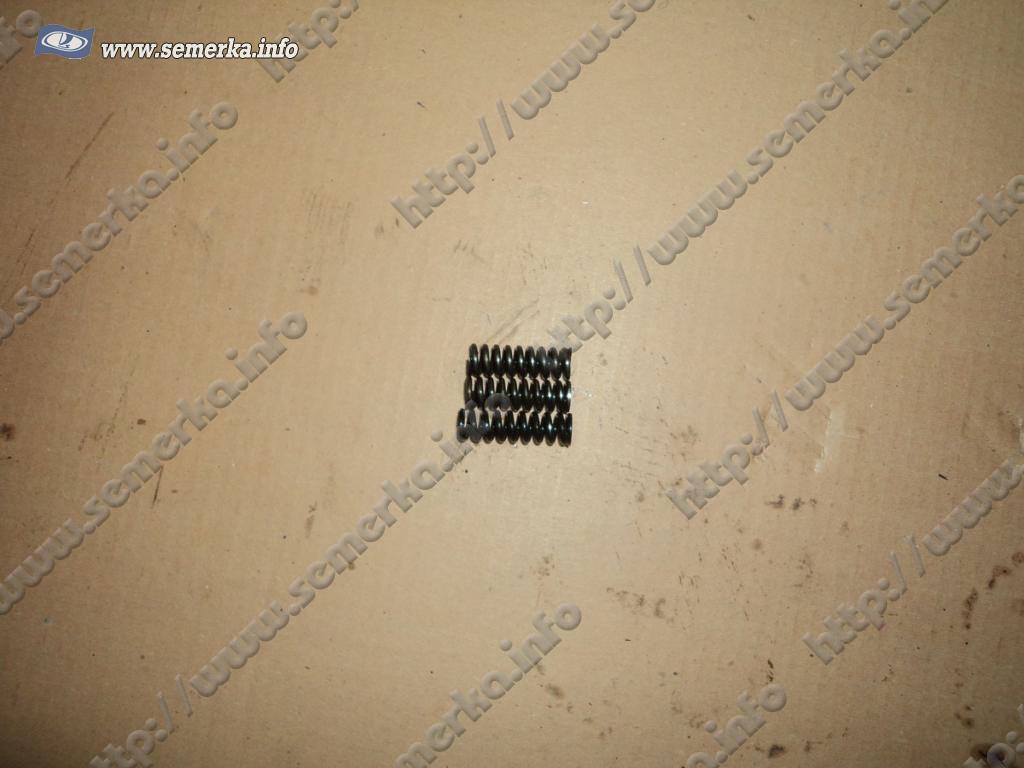

Под пластиной расположены три пружины,две одинаковые по длине (для штоков 1-2 и 3-4 передач) и одна подлиннее (для штока 5 передачи и заднего хода).
Вынимаем пружины.

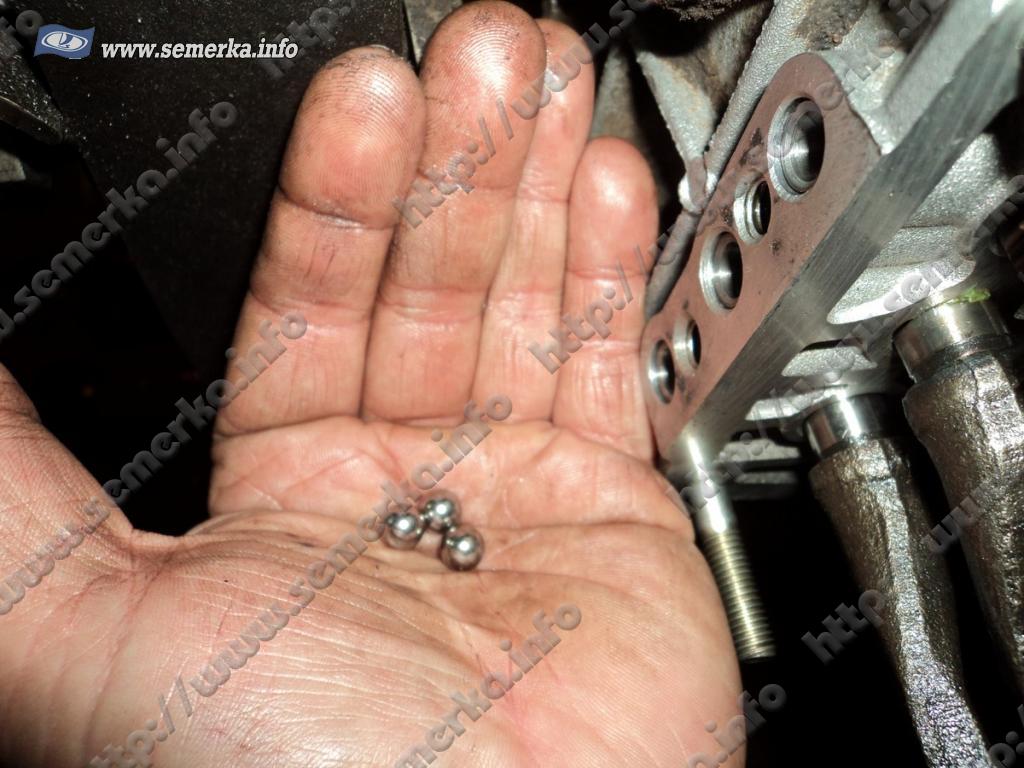

Под пружинами находятся три шарика,они в масле,сами не выпадают,но всё же приглядывайте за ними
в процессе дальнейшей разборки.

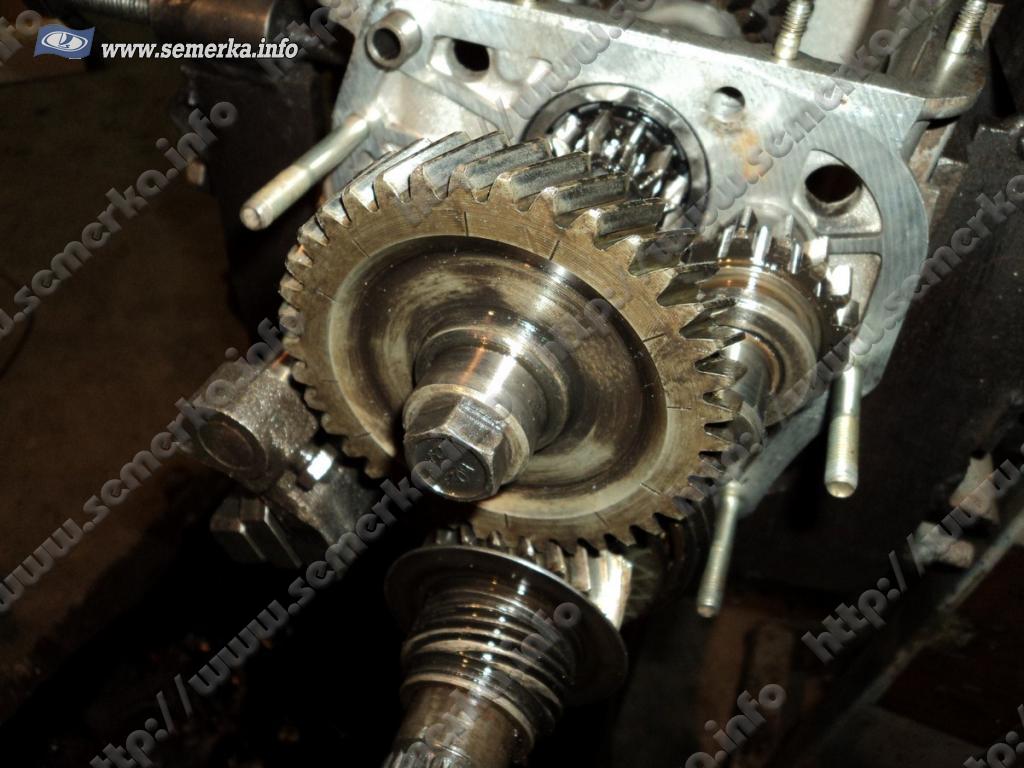

Теперь отворачиваем болт блока шестерен и вынимаем его. Теперь вынимаем блок шестерен.Движение назад и вбок.
Шестерни 5 передачи при этом немного отходят назад.

Между блоком шестерен и задним П. промвала установлено дистанционное кольцо.Оно иногда прилипает к блоку шестерен
и в самый неподходящий момент отпадывает.

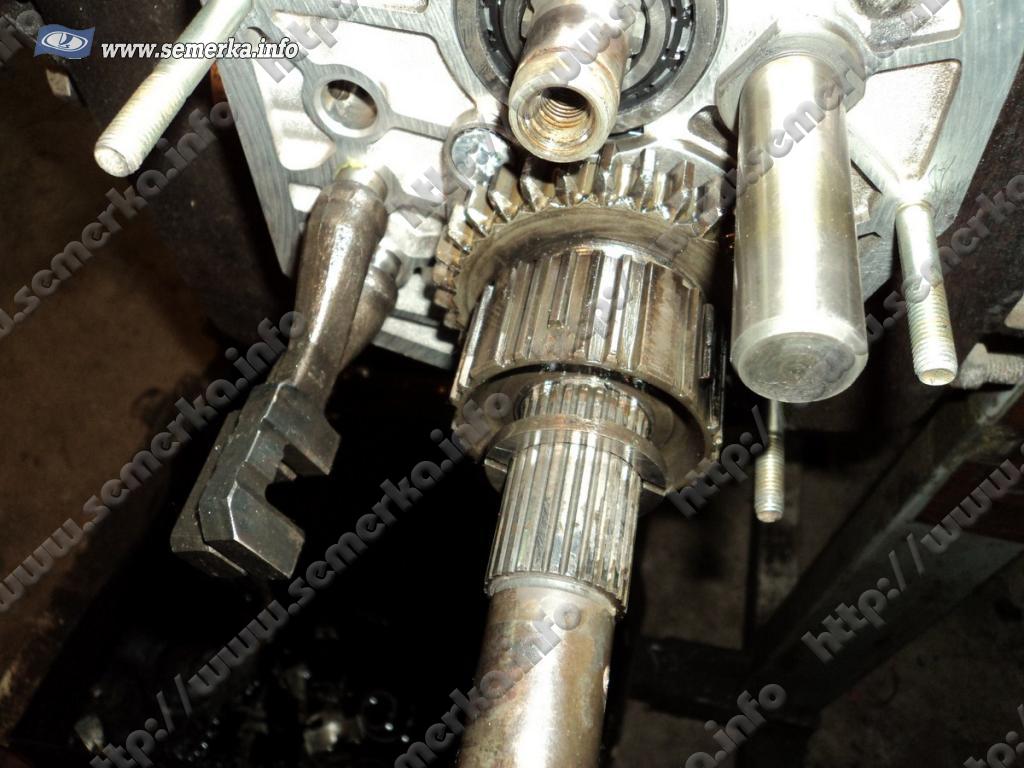

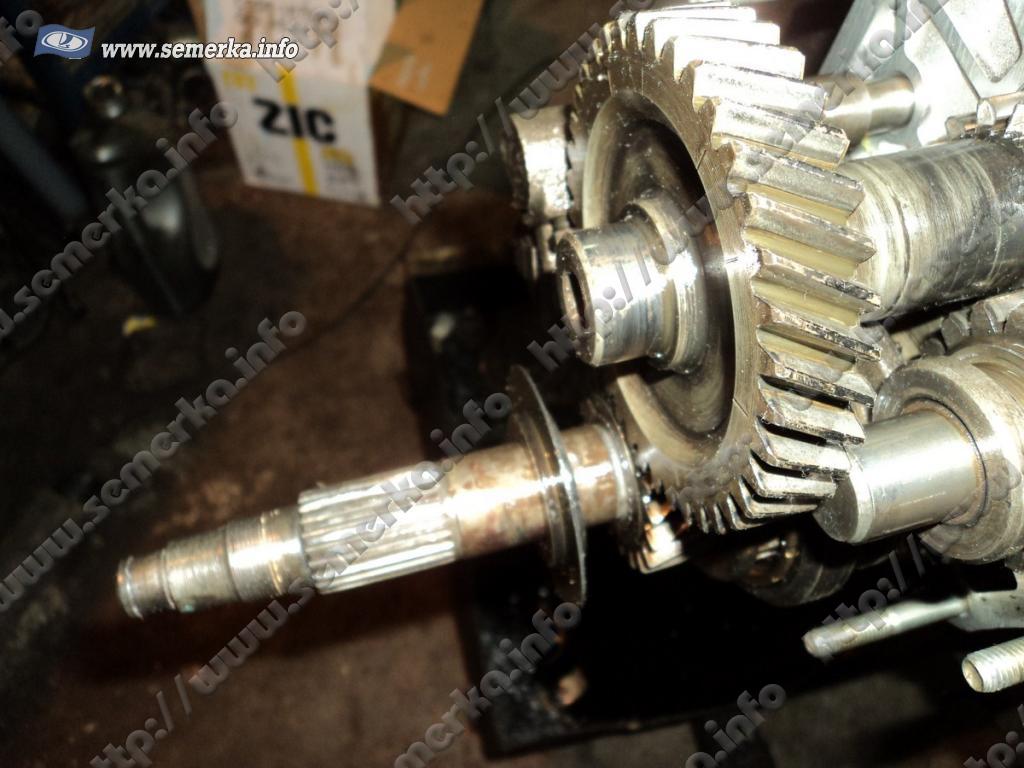

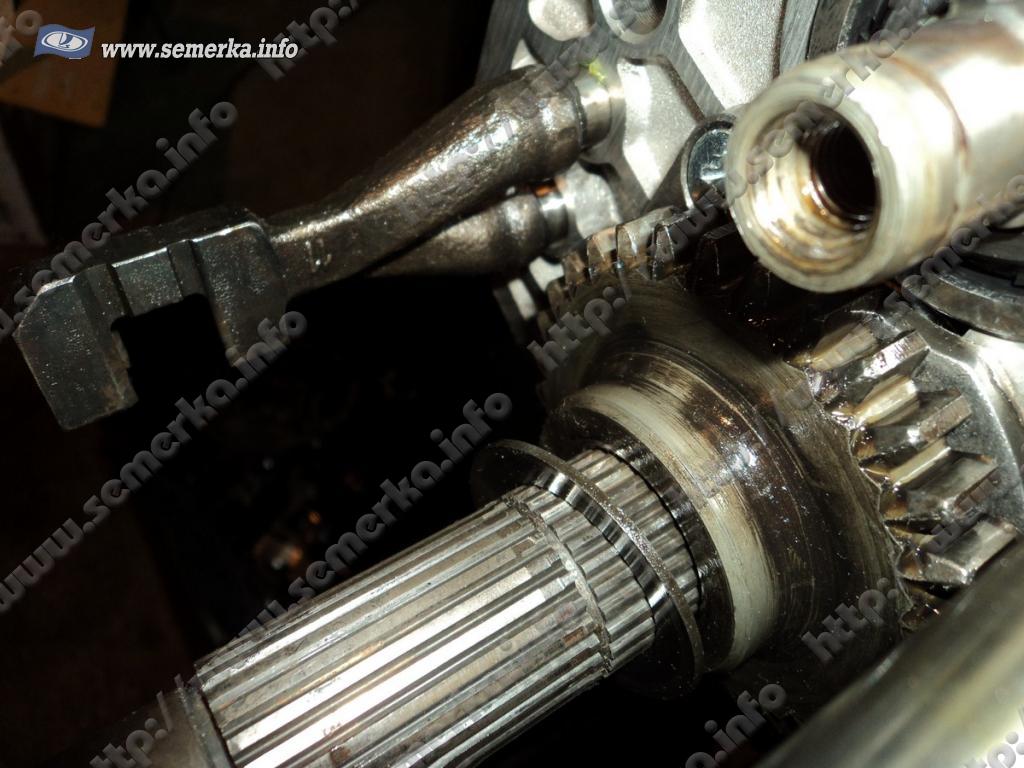

Снимаем с вторичного вала шестерню 5 передачи в сборе с штоком переключения 5 передачи,с шестеренкой З.Х.,муфтой.

Снимаем дистанционное кольцо.

При помощи подходящего тонкого предмета выталкиваем из гнезда шарик фиксатора.Я использую трубочку от ВД 40,она гибкая.

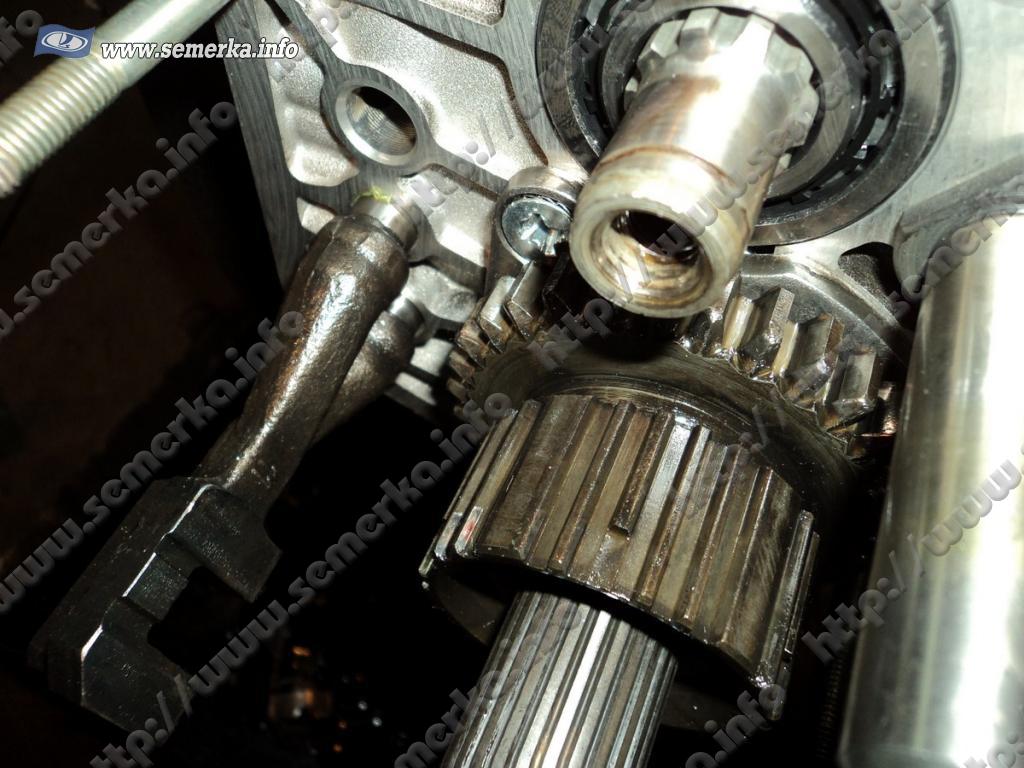

Теперь щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V передачи и снимаем его.

Снимаем со вторичного вала коробки передач ступицу.

Снимаем пружинную шайбу.Она обращена в сторону шестерни З.Х.

Снимаем шестерню заднего хода

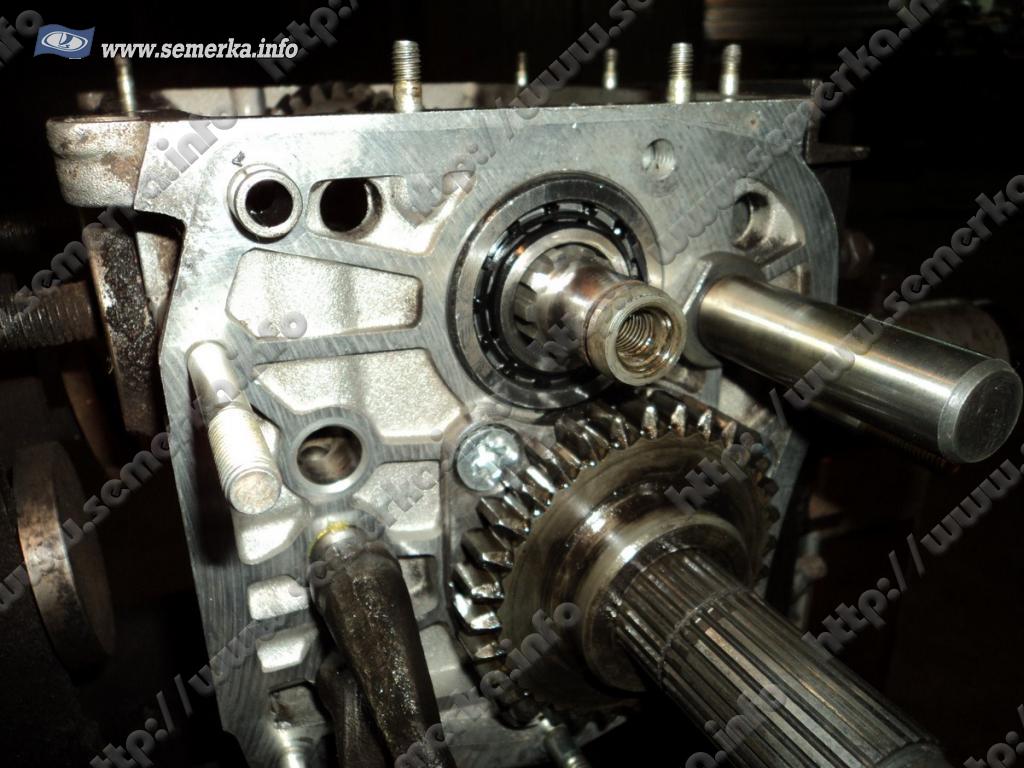

Теперь надо снять промвал.Для этого надо снять передний подшипник.
Иногда достаточно отвертками зацепиться за стопорное кольцо и П. вылезет.

Иногда он не хочет слазить,тогда приходится закрутить болт несколько витков в промвал и,создав упор отверткой,слегка
постучать молотком по болту и сдвинуть подшипник с места.Иногда подшипник разбирается,не страшно,его можно собрать.

Теперь снимаем задний П. промвала,вытолкнув его из корпуса отверткой.

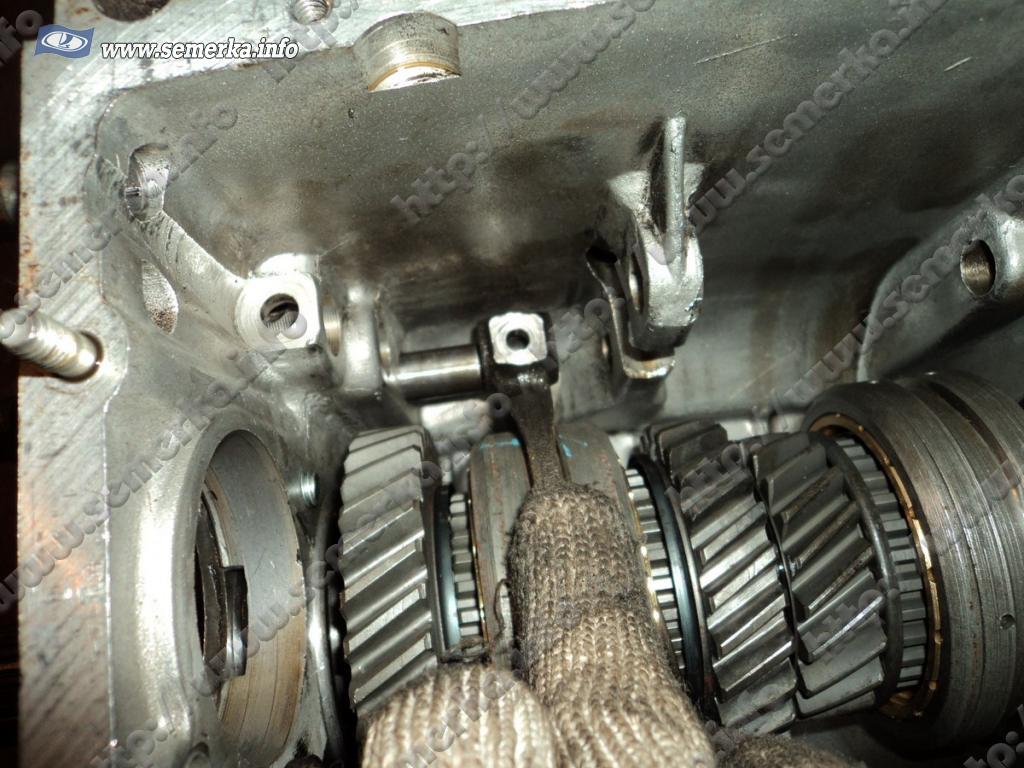

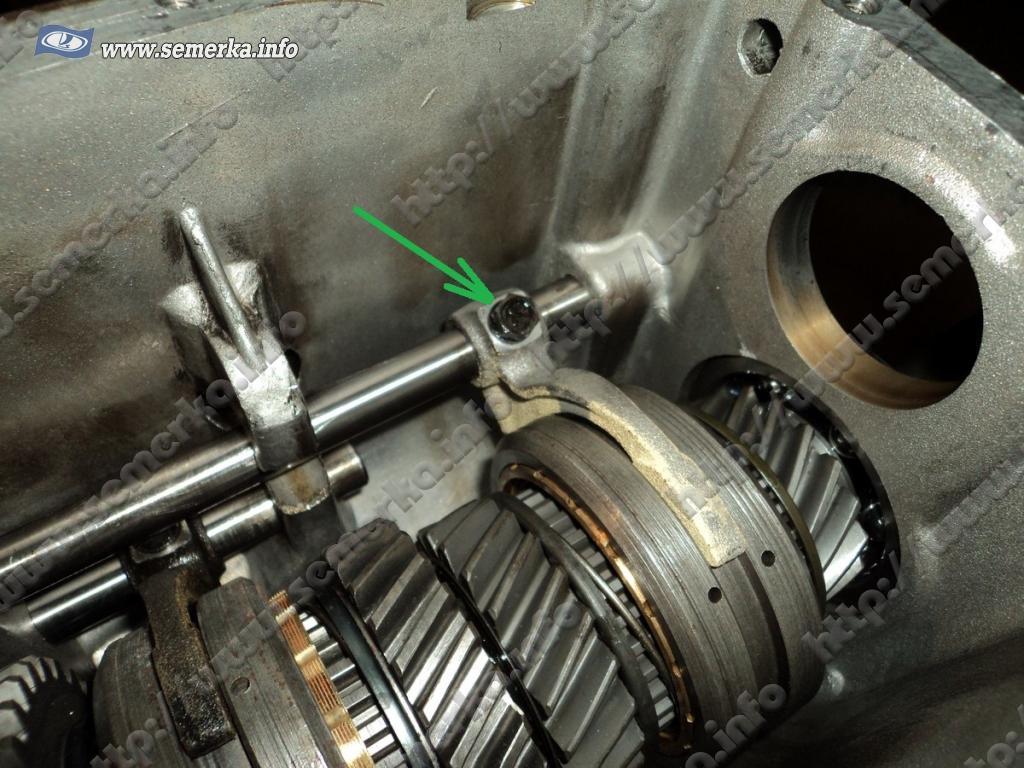

Отворачиваем болт крепления вилки 3-4 передач к штоку переключения 3-4 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

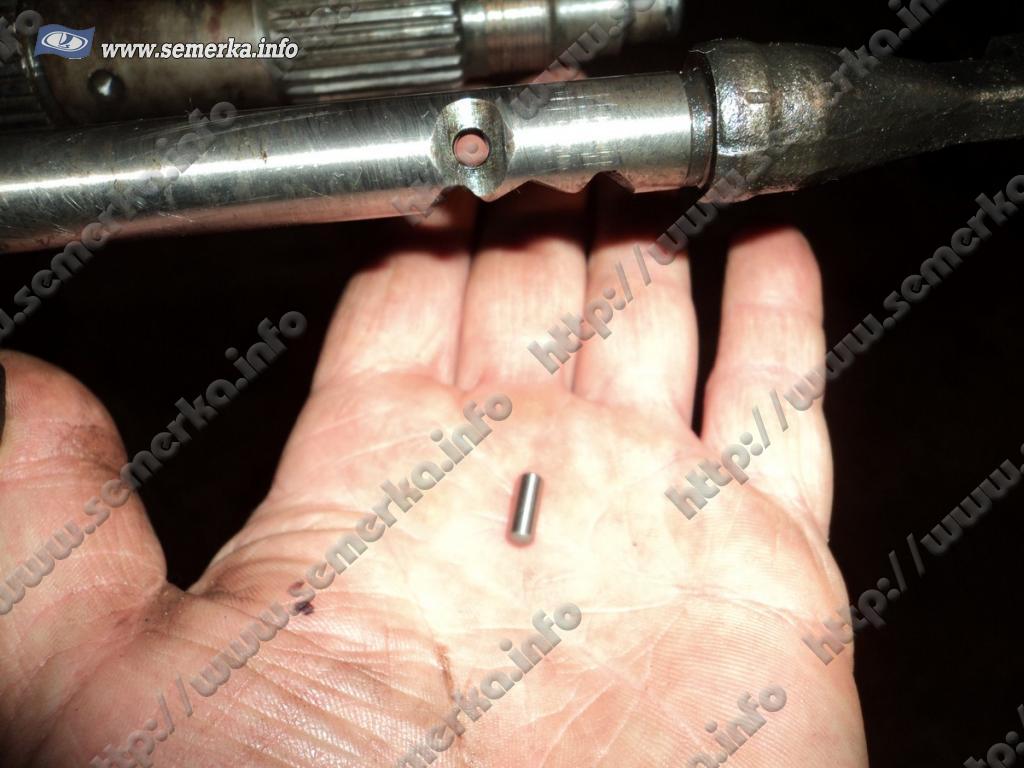

АХТУНГ! В штоке переключения расположен маленький блокировочный сухарь.При вытаскивании штока может выпасть.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

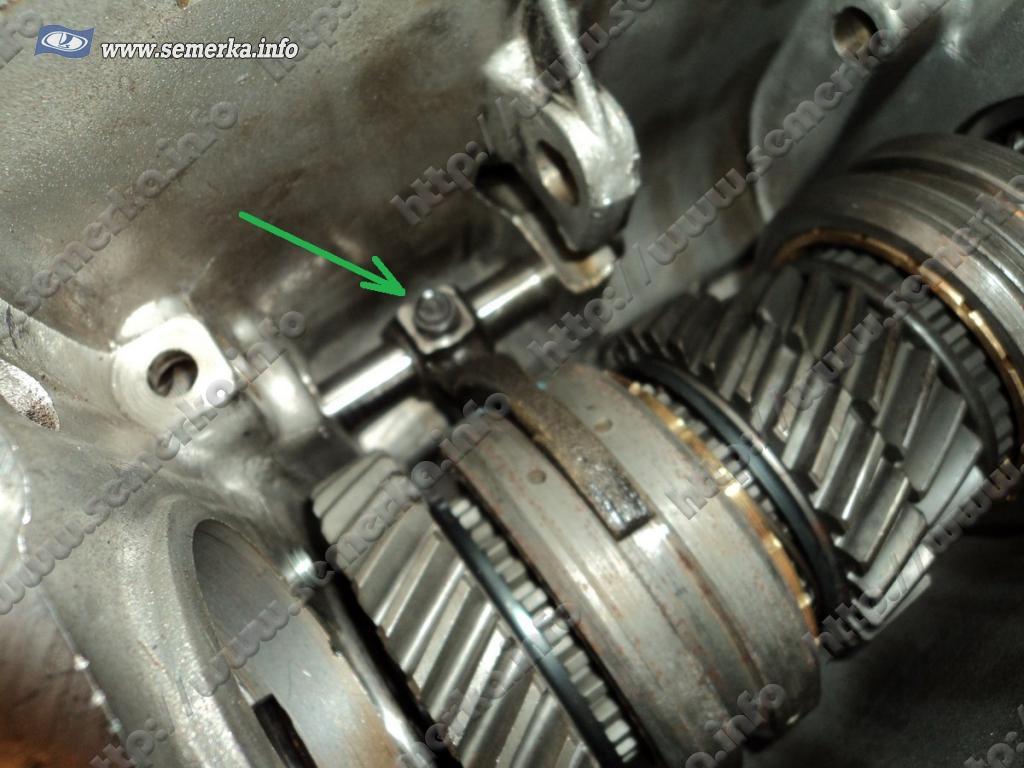

  Отворачиваем болт крепления вилки 1-2 передач к штоку переключения 1-2 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Вынимаем первичный вал.

Извлекаем игольчатый подшипник.Осматриваем поверхности трения игольчатого П.внутри первичного вала и на вторичном валу.
Если есть следы выкрашивания,то вал придется менять.

Отмываем подшипник и внимательно осматриваем его,беговая дорожка и шарики не должны иметь следов выкрашивания,питтинга
Смазанный маслом подшипник должен вращаться тихо,без заеданий и шума.
Вот так выглядит изношенная беговая дорожка-причина шума

Если возникла необходимость заменить подшипник,то:
Снимаем стопорное кольцо с наружней обоймы подшипника

При помощи съемника снимаем стопорное кольцо,если не слазит с насиженного места,то сбиваем выколоткой,
снимаем пружинную шайбу

Выпрессовываем подшипник и напрессовываем новый.Стопорное кольцо осаживаем на место при помощи бородка
ударом вдоль вала

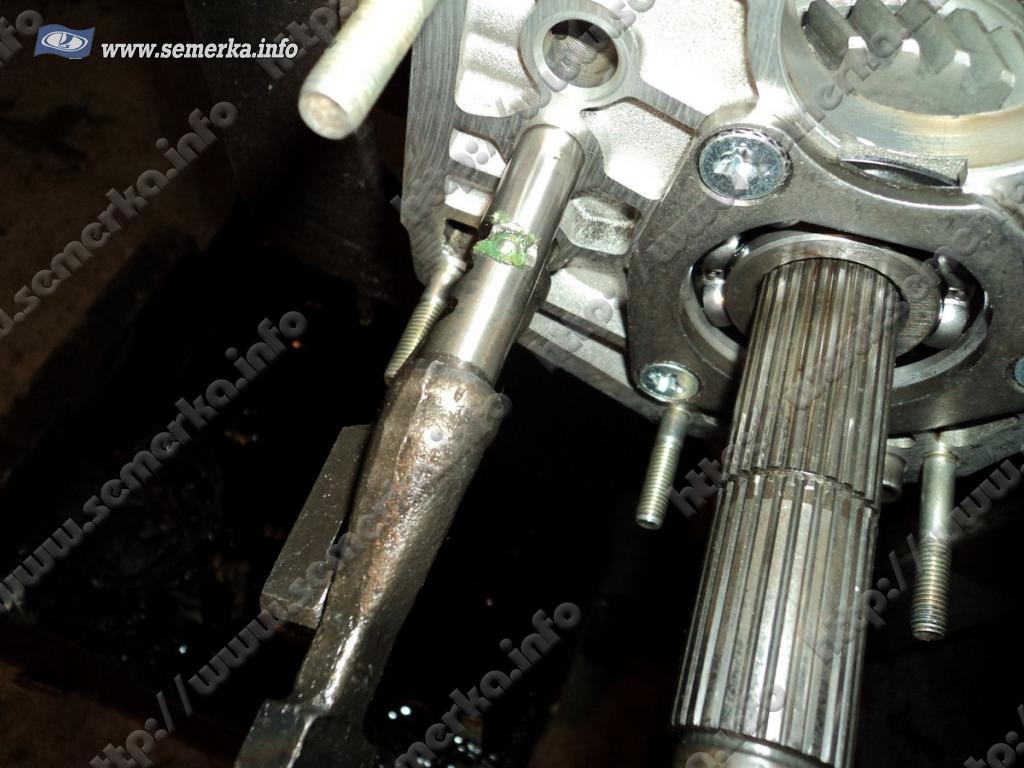

При помощи ударной отвертки и молотка страгиваем с места и отворачиваем три винта стопорной пластины.

Винты при отсутствии повреждений можно использовать заново,а вот корончатые шайбы всегда при сборке ставим новые.

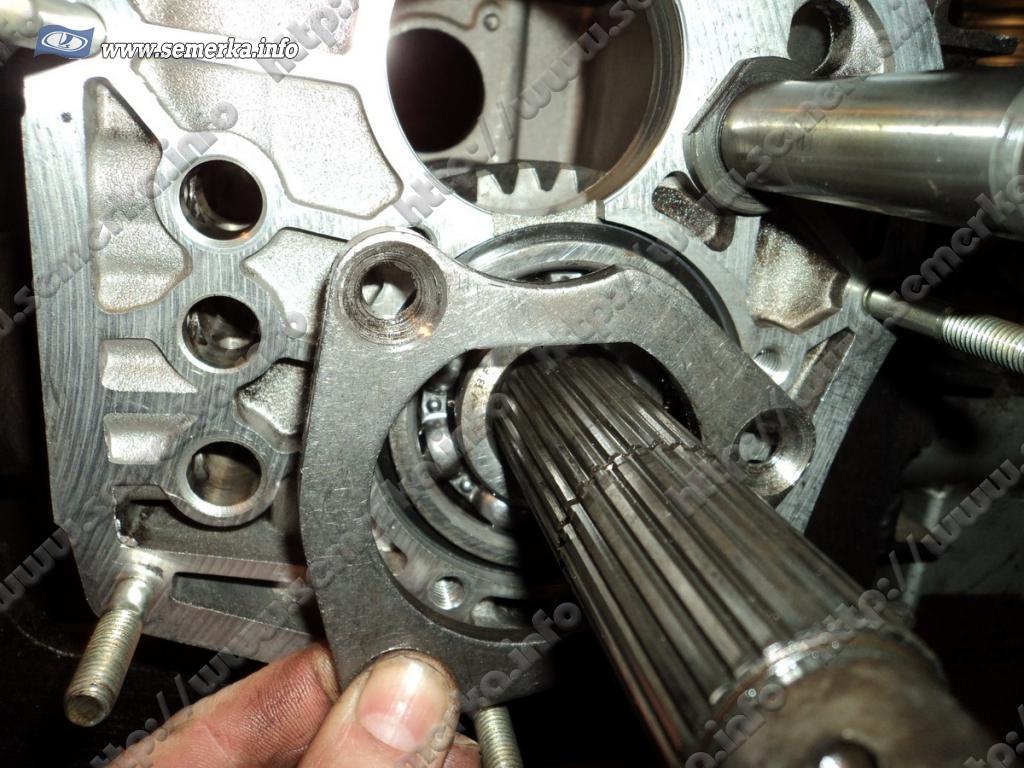

Снимаем стопорную пластину.

Извлекаем подшипник из корпуса КПП в сборе со стопорной шайбой.

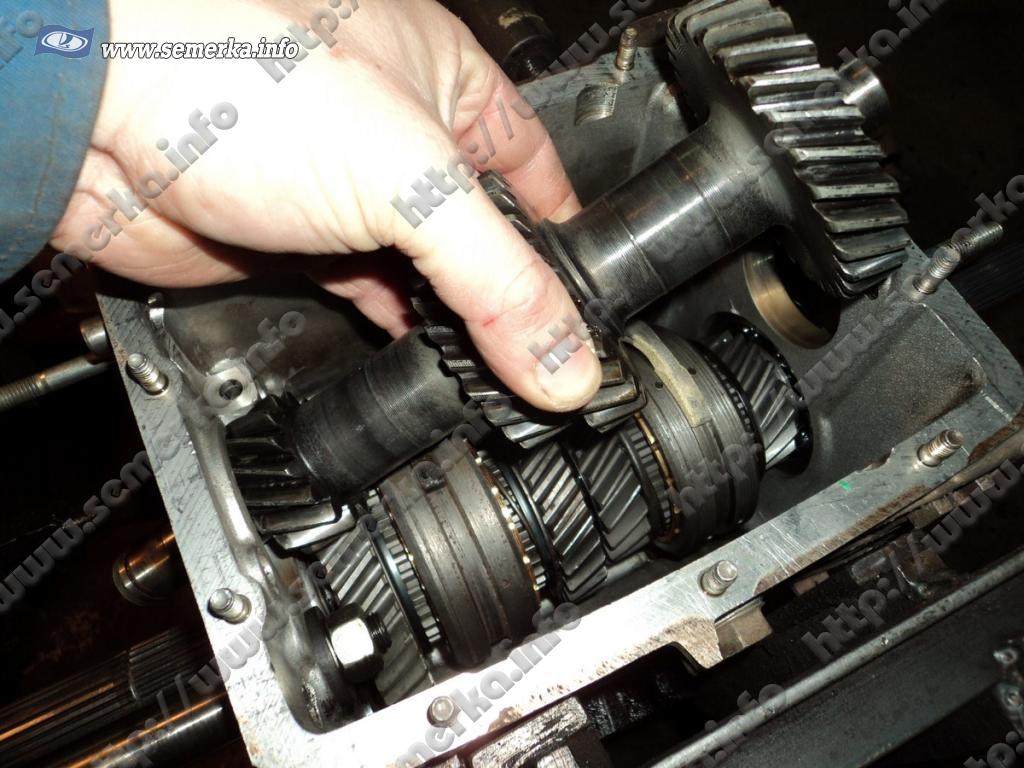

Удерживая на валу шестерни вытаскиваем вторичный вал в сборе из корпуса КПП.

Вот так выглядит снятый вторичный вал в сборе.

Снимаем с вала муфту 3-4 передачи,осматриваем муфту.Забоин на зубчиках быть не должно.
Теперь разбираем вторичный вал для осмотра 1 и 2 передач.Все детали просто снимаются с вала.
Иногда ступица 1-2 передач может сидеть достаточно плотно,пара легких ударов по шестерне 2-ой передачи и ступица слезет.
Вот так выглядят снятые со вторичного вала детали 1 и 2 передач.

Если надо получить доступ к шестерне 3 передачи и блокирующему кольцу,то разбираем вал в следующем порядке:
Зажимаем вал в тисках через тряпку.

Разжать стопор не получиться,сбиваем его с места выколоткой,кольцо само выскочит.

Снимаем пружинную шайбу.

Снимаем ступицу муфты.

Снимаем шестерню 3 передачи в сборе.

Меняем изношенные детали.

Ставим на место шестерню,ступицу,пружинное кольцо.

При помощи съемника стопорных колец максимально близко ставим стопорное кольцо к его месту на валу.

При помощи выколотки ударом сверху и по периметру кольца засаживаем стопорное кольцо на место.

Осматриваем шестерни,зубчики не должны иметь забоин,грани должны быть острыми

Осматриваем шестерни,сколы зубьев не допускаются.
При покупке новой шестерни обратите внимание на зубья самой шестерни — забоин и прочих дефектов быть не должно.
Попадались новые шестерни с забоинами,вследствие чего шум был обеспечен.

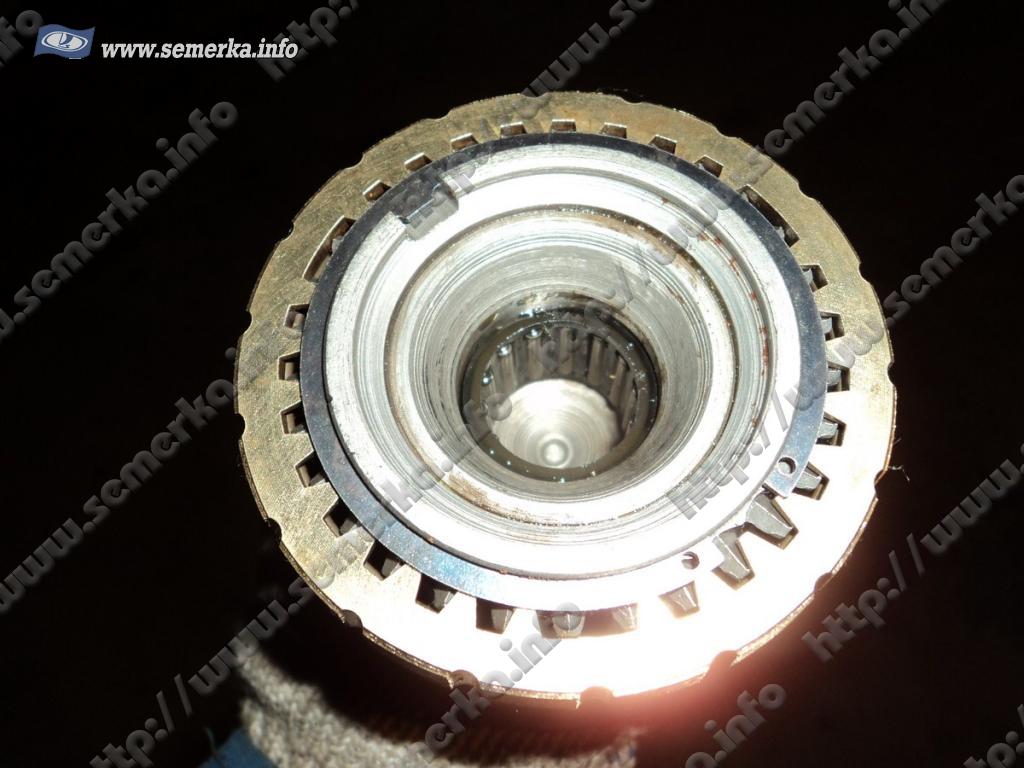

 Осматриваем блокирующее кольцо синхронизатора,на нем не должно быть отметин от муфты (насечки по кольцу или же проточка кольцеобразная)
На фото слева изношенное кольцо,справа новое

Для замены блокирующего кольца прижимаем кольцо к шестерне (сжав пружину)
и съемником разжимаем стопорное кольцо

Снимаем стопор и блокирующее кольцо

Ставим новое кольцо,собираем обратно,проверяем лёгкость перемещения,заедать не должно.

Осматриваем муфту-забоин на зубчиках,следов износа в проточке под вилку быть не должно
Изношенная муфта

Осматриваем вилки переключения.Износ на рабочей поверхности вилки не допускается.
Для сравнения-новая и изношенная вилка

Меняем сальник первичного вала.
Со стороны сцепления через отверстие в направляющей втулке выжимного подшипника подходящей по диаметру выколоткой
выбиваем сальник.

Тщательно очищаем,обезжириваем,,смазываем тонким слоем герметика,
сажаем сальник на место при помощи головки на «32».

Изучаем опорный «солдатик» вилки сцепления на предмет износа.
Осматриваем пружинную упорную шайбу (износ опорных поверхностей,трещины не допускаются).

Наносим немного литола на посадоное место шайбы и ставим её на место.При помощи литола шайба «приклеена» и не выпадет при сборке.

Займемся теперь задней крышкой.
Как правило в ней остается обойма одного или двух подшипников.Да и сальник тоже надо менять.
Выбиваем при помощи удлинителя заглушку.

Выбиваем сальник при помощи отвертки.

При помощи отвертки и молотка выбиваем подшипники из корпуса задней крышки.П. сидят без натяга,поэтому выбиваются легко.

Отмываем корпус,обезжириваем посадочные места сальника и заглушки.
  На посадочные места сальника и заглушки наносим герметик.

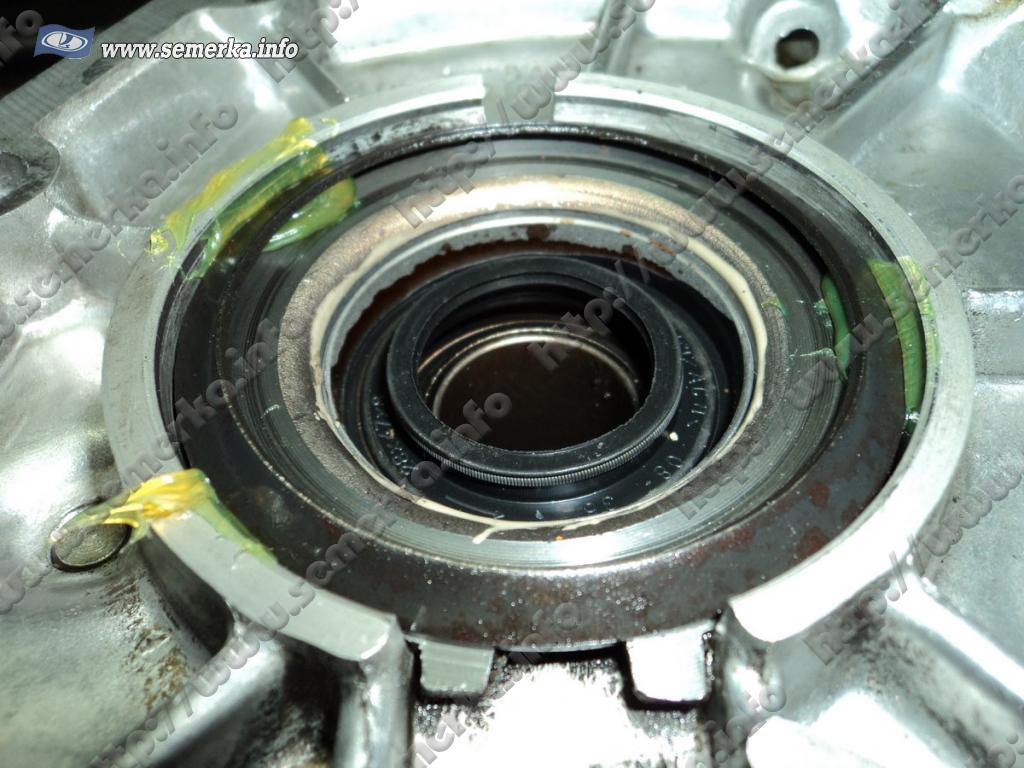

Запрессовываем сальник и заглушку.

Ознакомившись с предыдущей статьей про то, как разбирается классическая ВАЗовская коробка переключения передач, в которой мы ознакомились с процессом разборки и дефектовки КПП, вы наверное обратилои внимание что статья не заканчивается традиционными словами «сборку производить в обратном порядке». Потому что на самом деле при сборке КПП есть масса нюансов, поэтому предлагаем вашему вниманию отдельную статью с детальным описанием процесса. Итак, КПП прошла дефектовку, мы приобрели изношенные детали, приступаем к сборке.
Все детали тщательным образом отмыты и очищены.

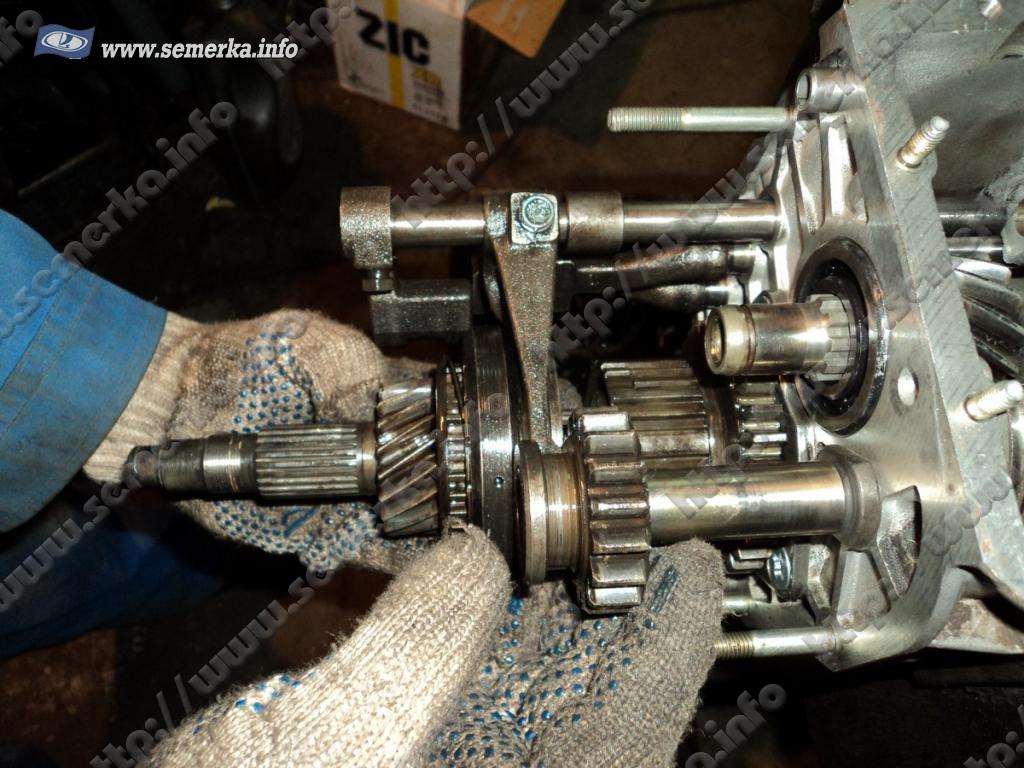

Собранный вторичный вал устанавливаем в корпус КПП.

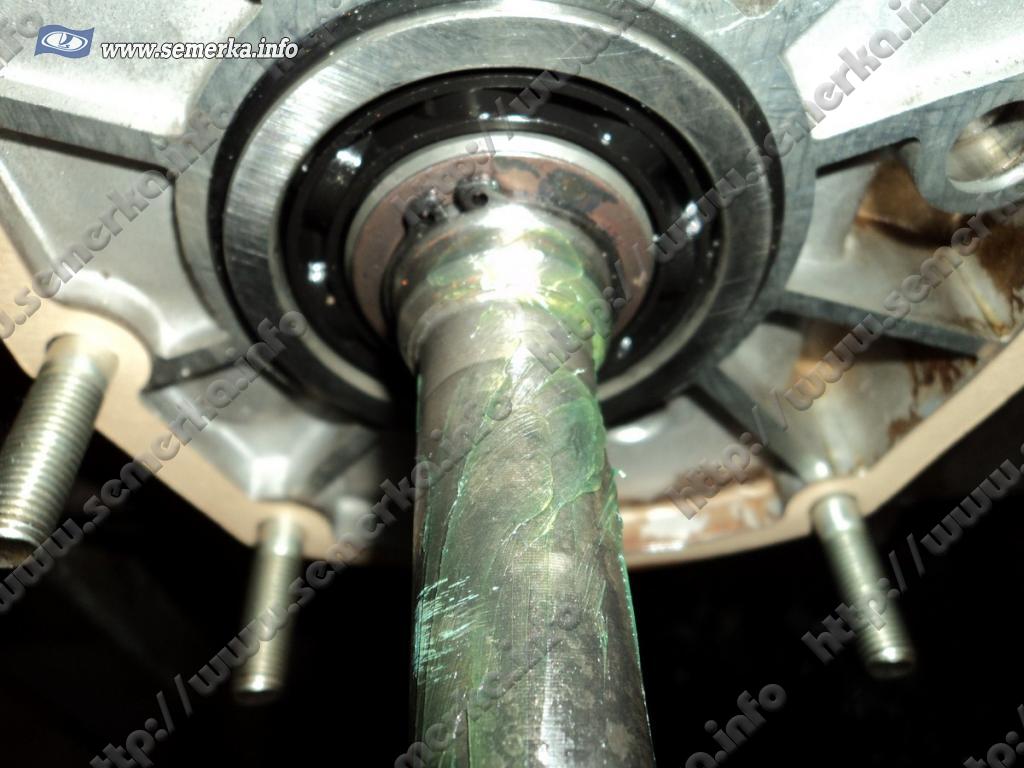

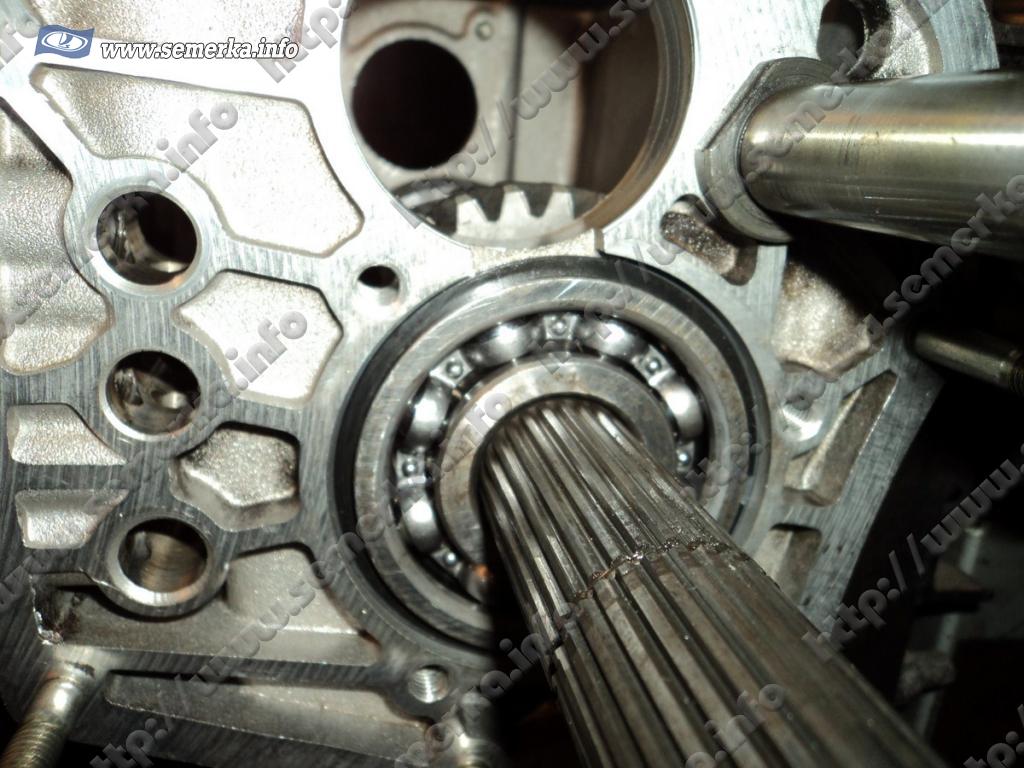

Устанавливаем опорный П. вторичного вала в сборе со стопорным кольцом.

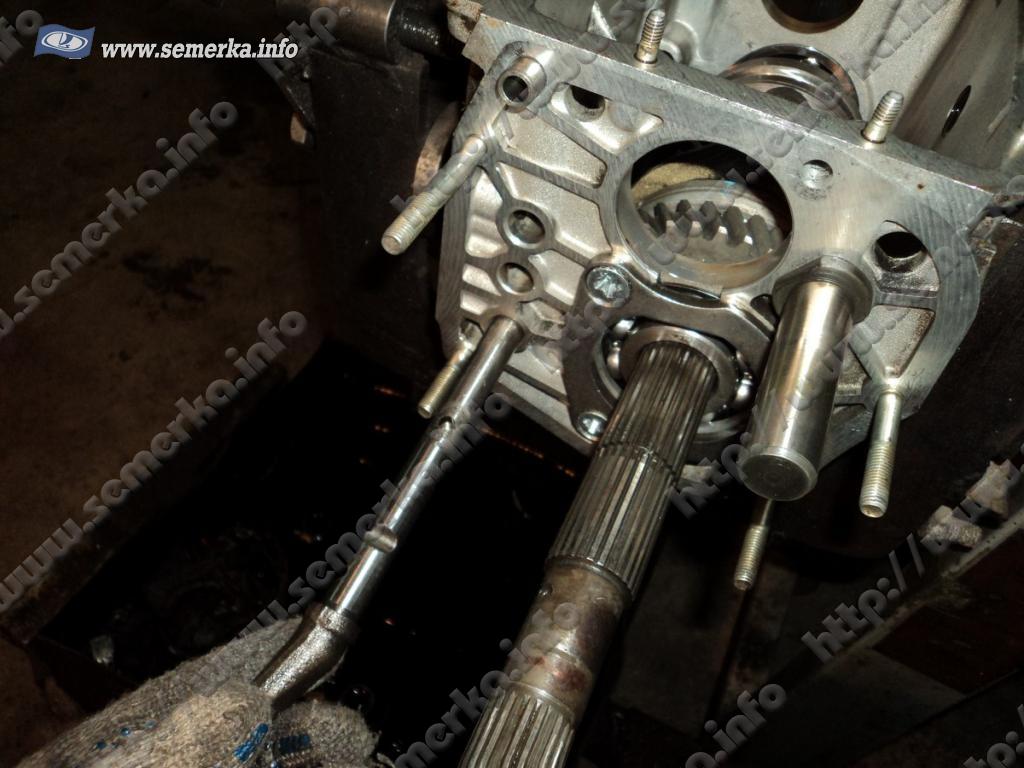

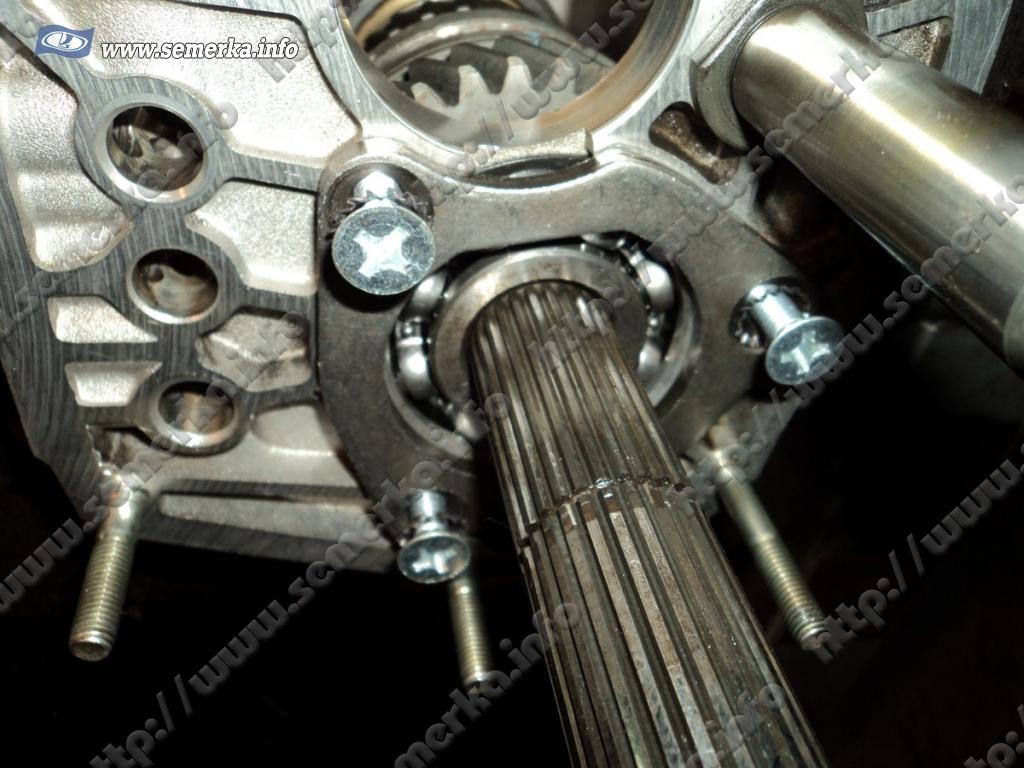

Устанавливаем стопорную пластину.

Крепим стопорную пластину при помощи винтов и обязательно НОВЫХ корончатых шайб.

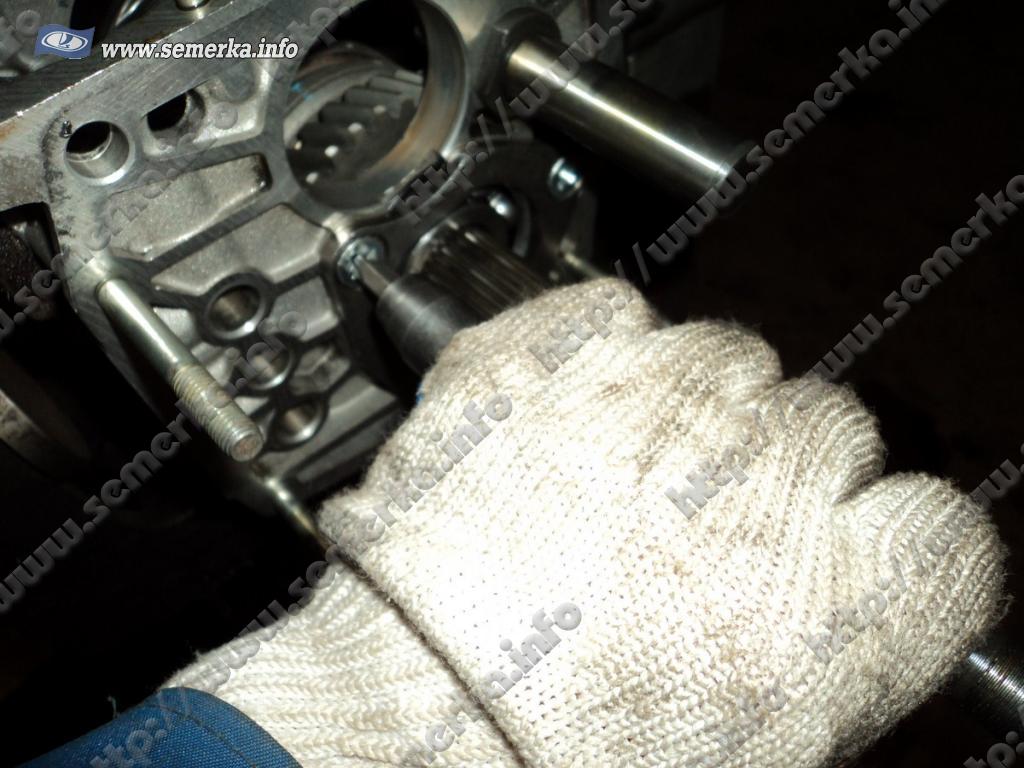

Заворачиваем винты до упора при помощи ударной отвертки.

Устанавливаем в первичный вал смазанный маслом игольчатый П. и ставим вал на место.

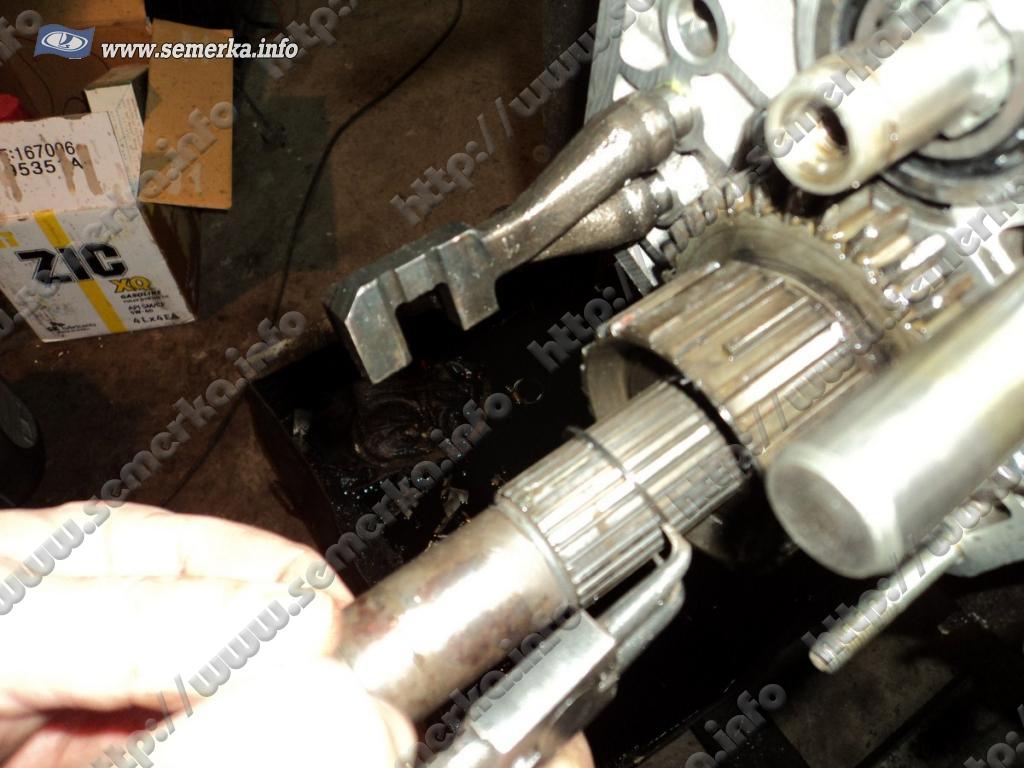

Ставим вилку 1-2 передач и ставим шток переключения 1-2 передач.

Заворачиваем болт крепления вилки. Момент затяжки, Н-м (кгс-м) 11,7-18,6m (1,2-1,9)

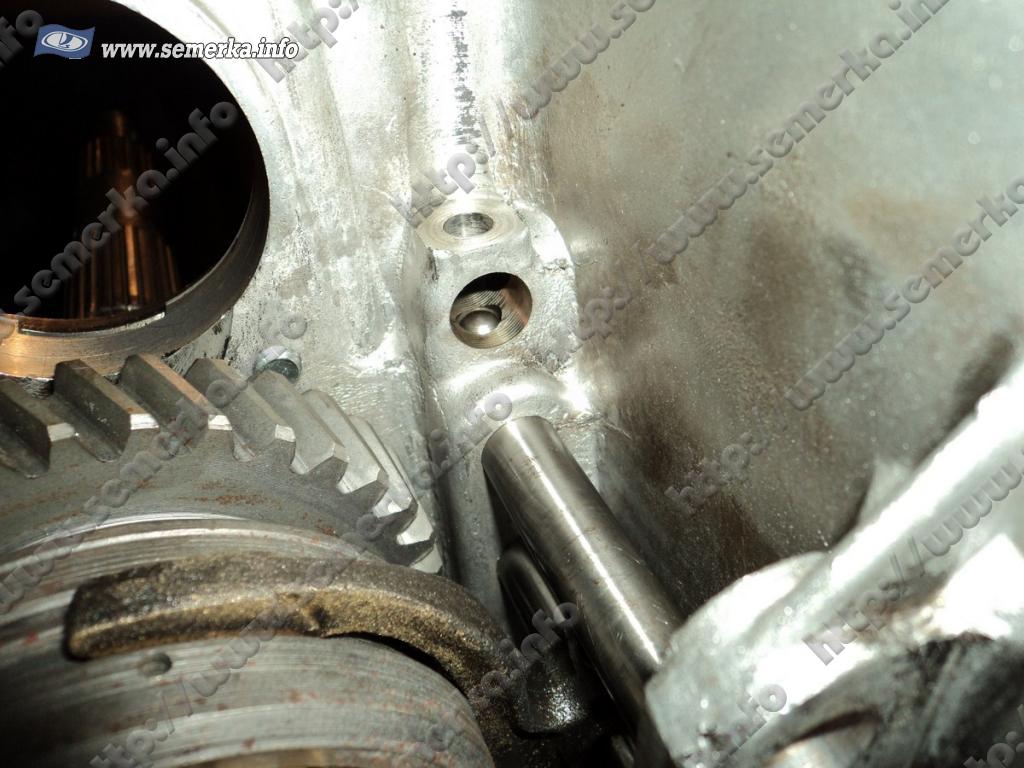

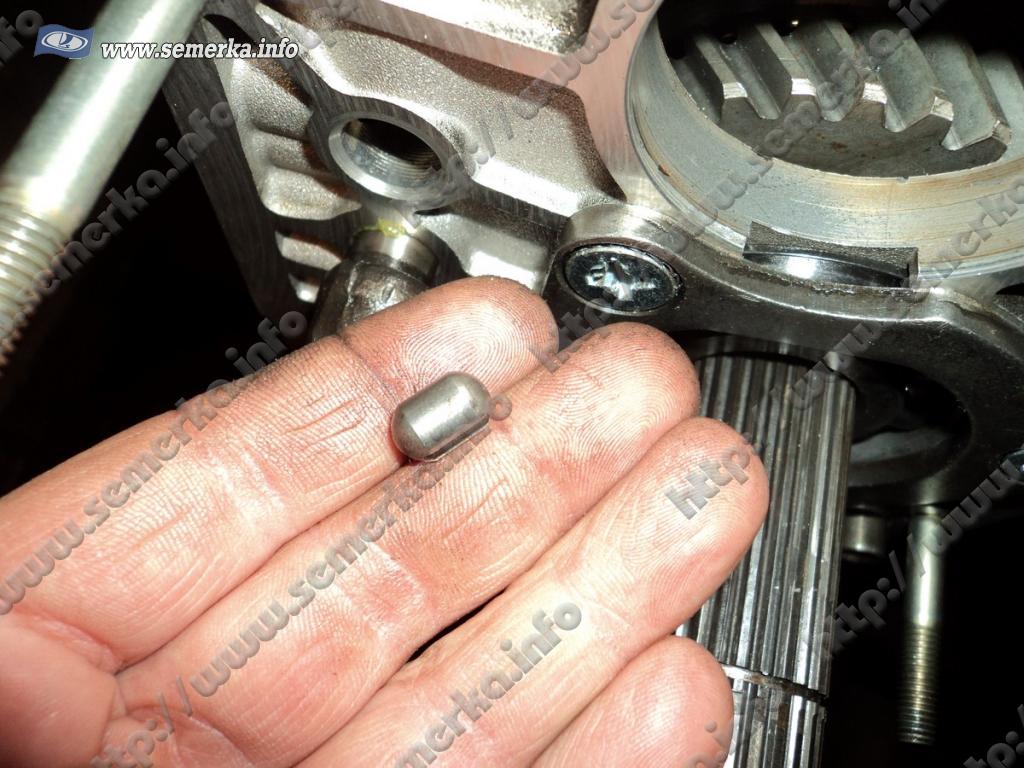

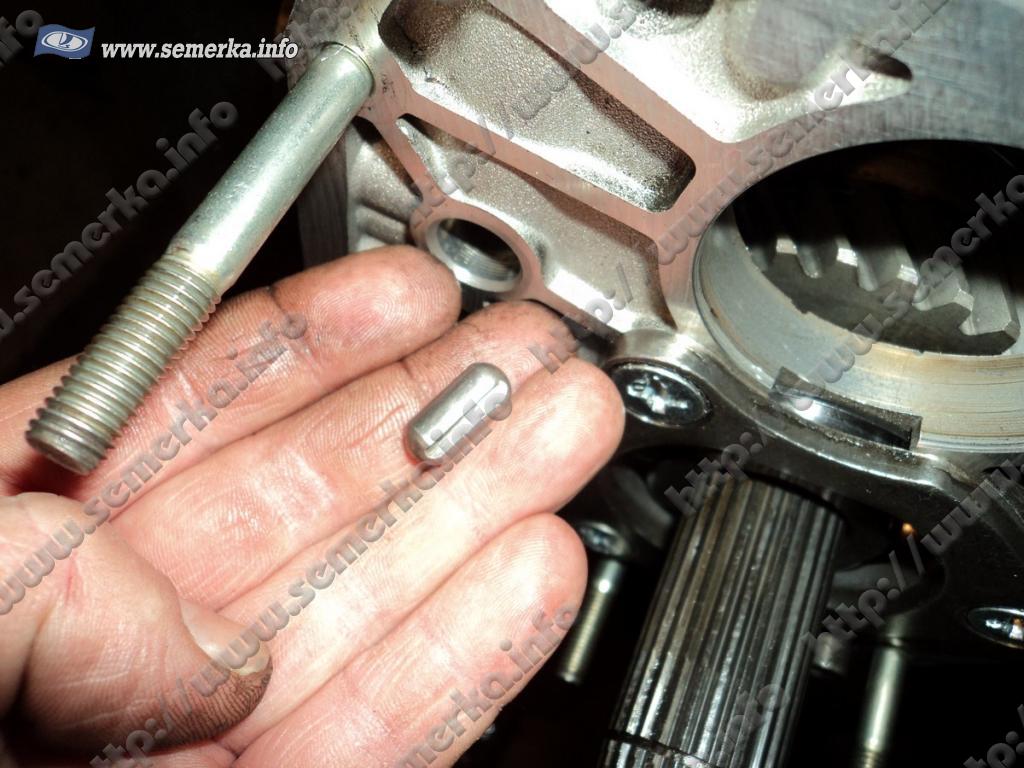

Ставим блокировочный сухарь в корпус.Сухари разные по длине,ставим длинный.

В шток переключения 3-4 передач ставим блокировочный сухарь,смазав его литолом,чтоб не выпадал при сборке.

Вводим шток 3-4 передачи

Ставим вилку переключения 3-4 передач и затягиваем болт крепления вилки.

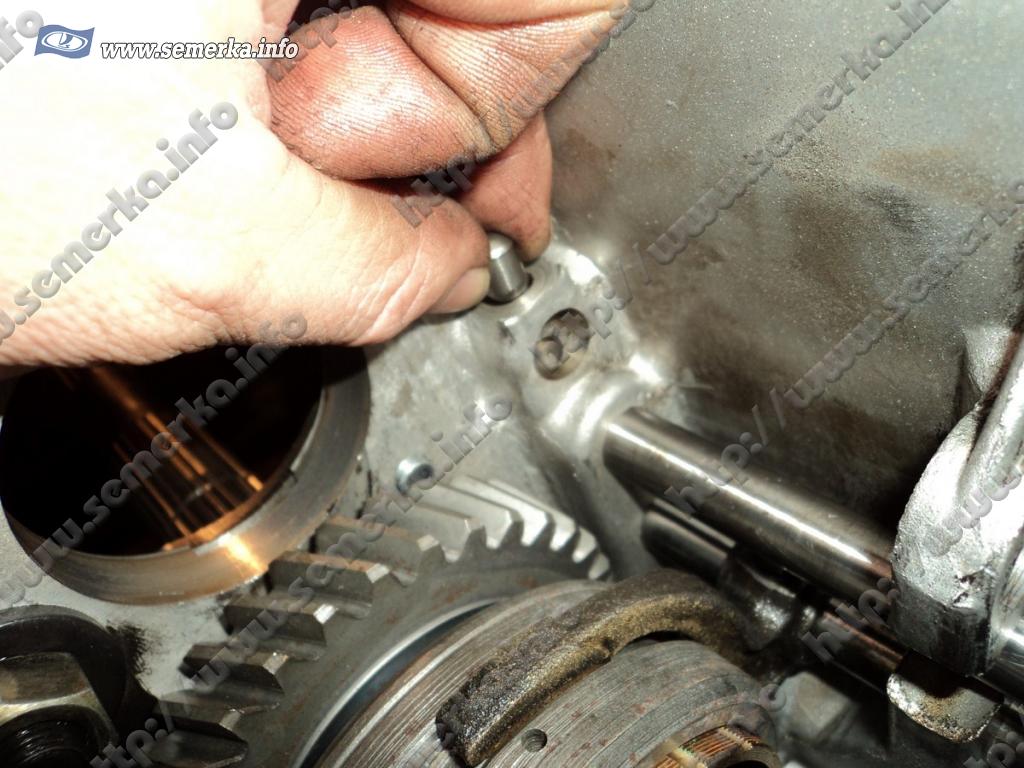

Ставим короткий блокировочный сухарь в корпус.

Устанавливаем промвал в корпус.

Ставим опорный П. промвала и его дистанционное кольцо.

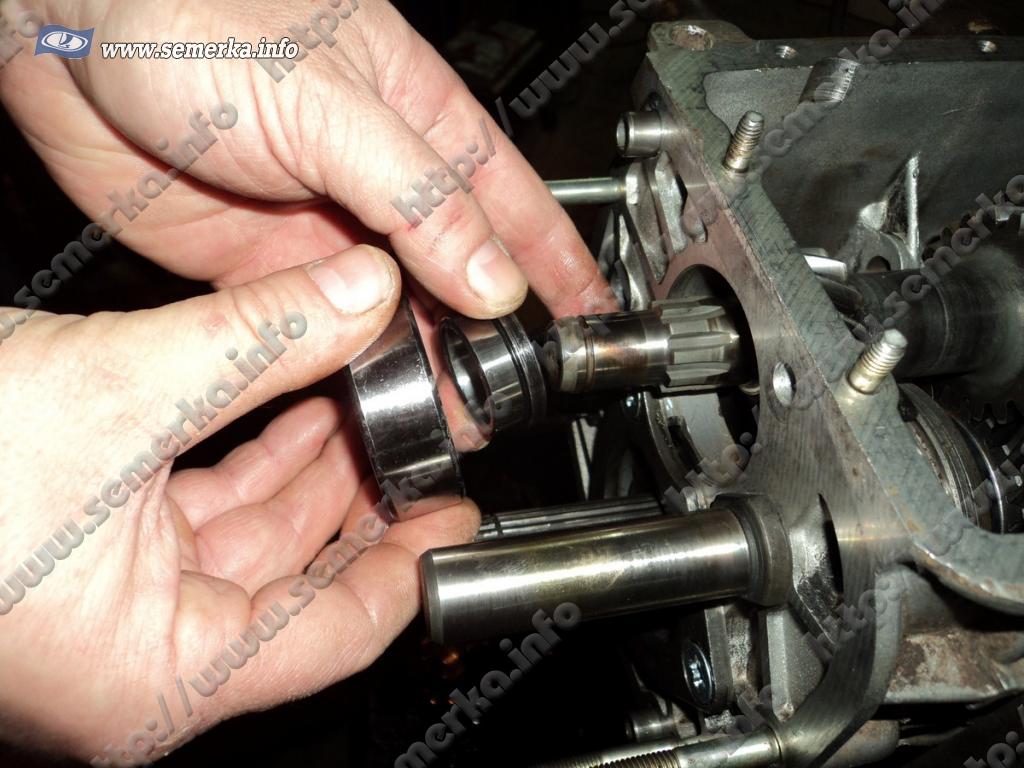

Ставим передний П. промвала в сборе со стопорным кольцом.

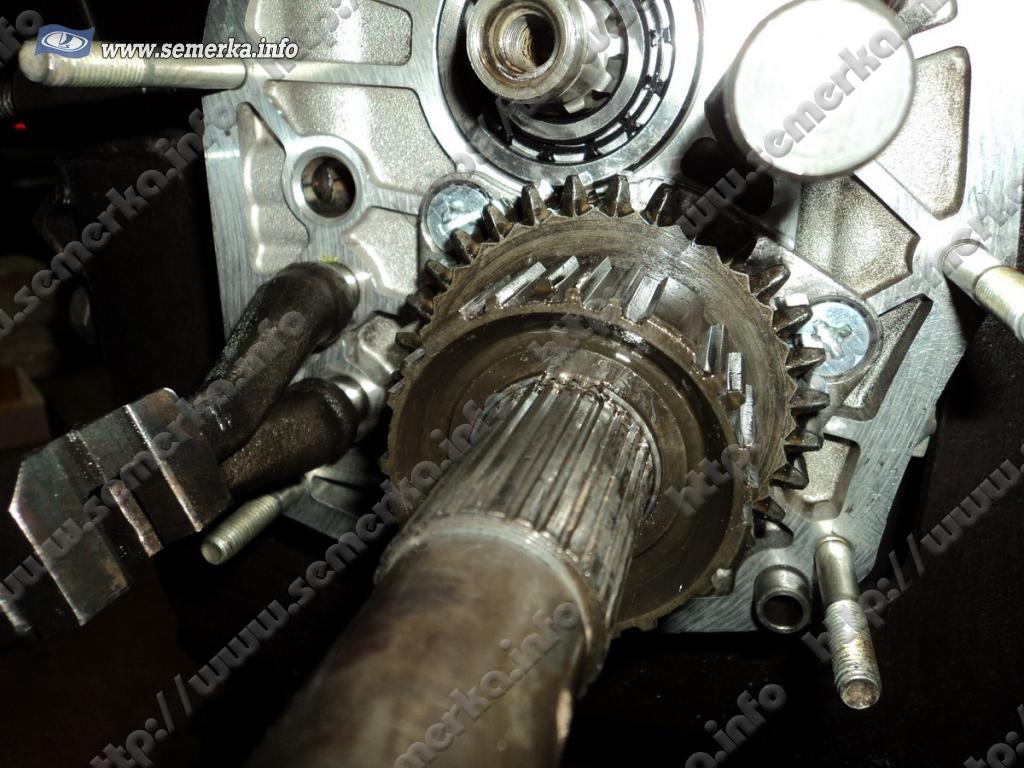

Ставим шестерню заднего хода.

Ставим пружинную шайбу.Конус шайбы должен смотреть внутрь КПП.

Ставим стопорное кольцо.

Ставим дистанционное кольцо.

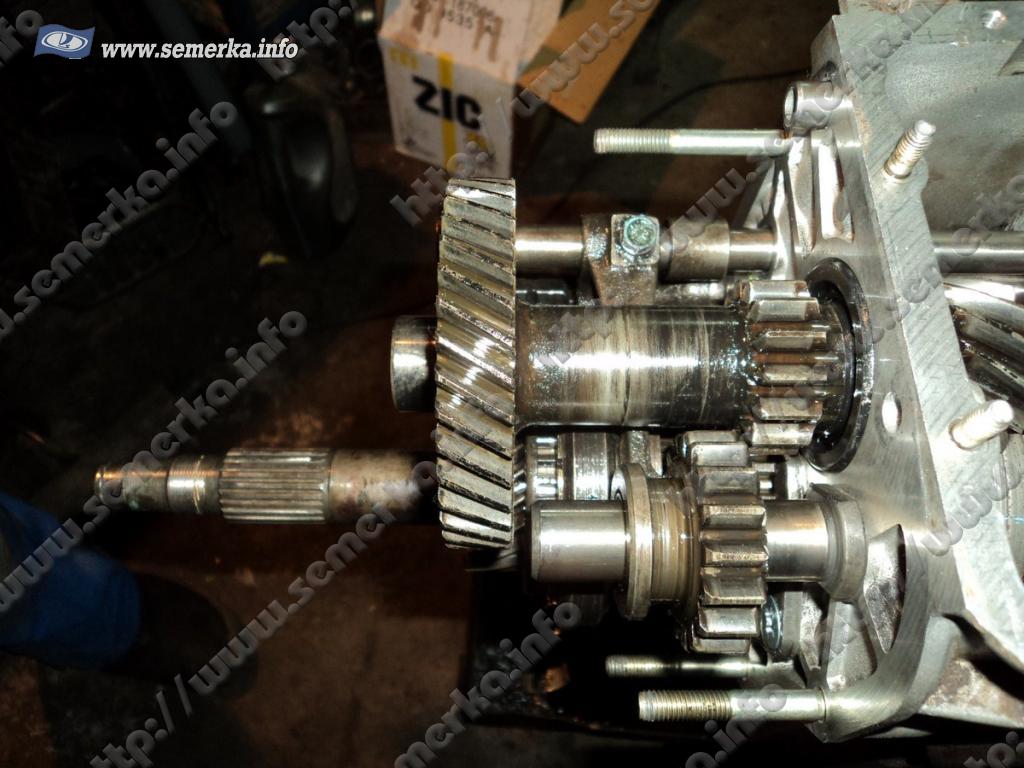

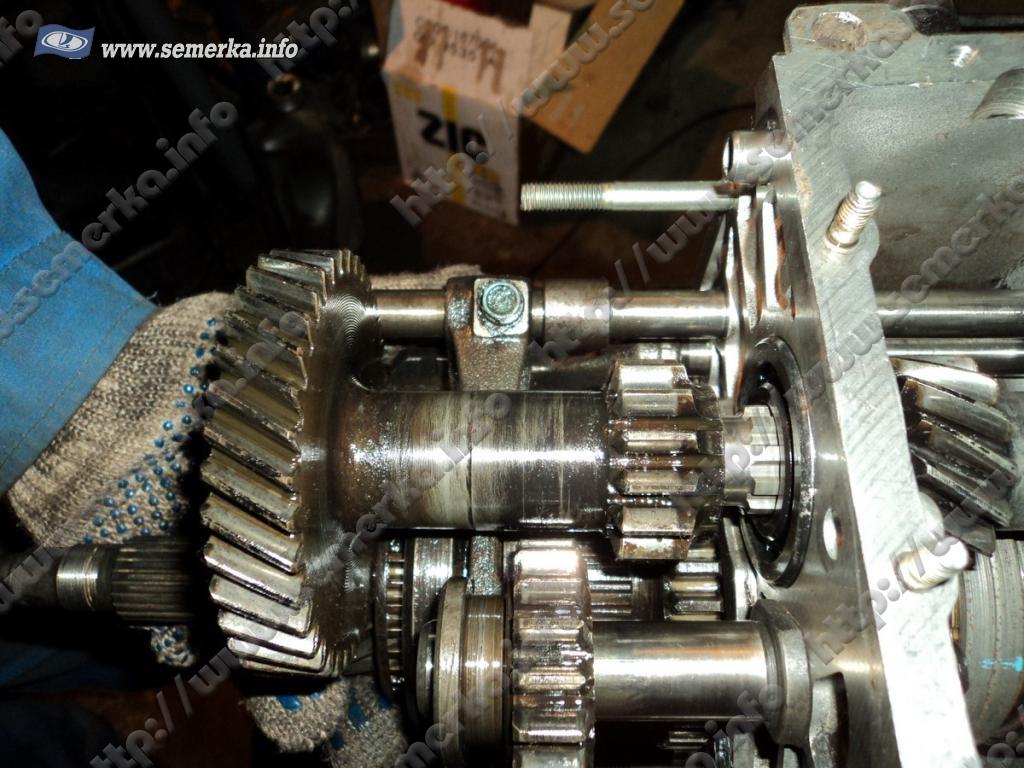

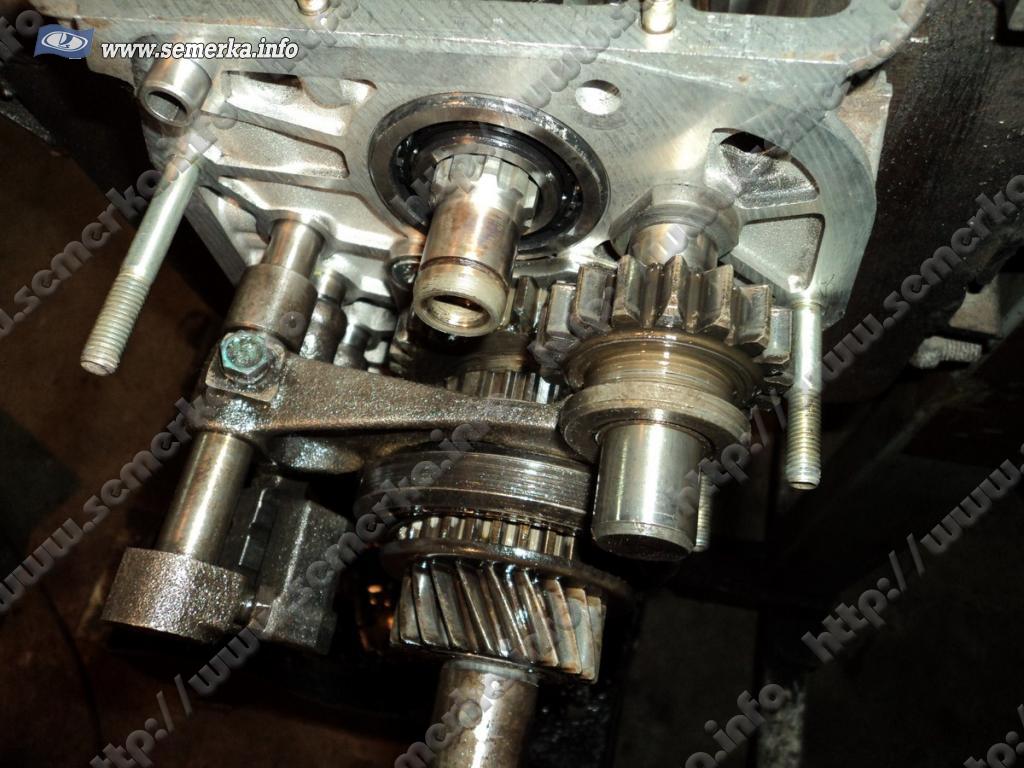

Теперь ставим в сборе шток 5 передачи,муфту и шестерню 5 передачи и промежуточную шестерню заднего хода.

Ставим блок шестерен.

Ставим маслоотражательную шайбу.

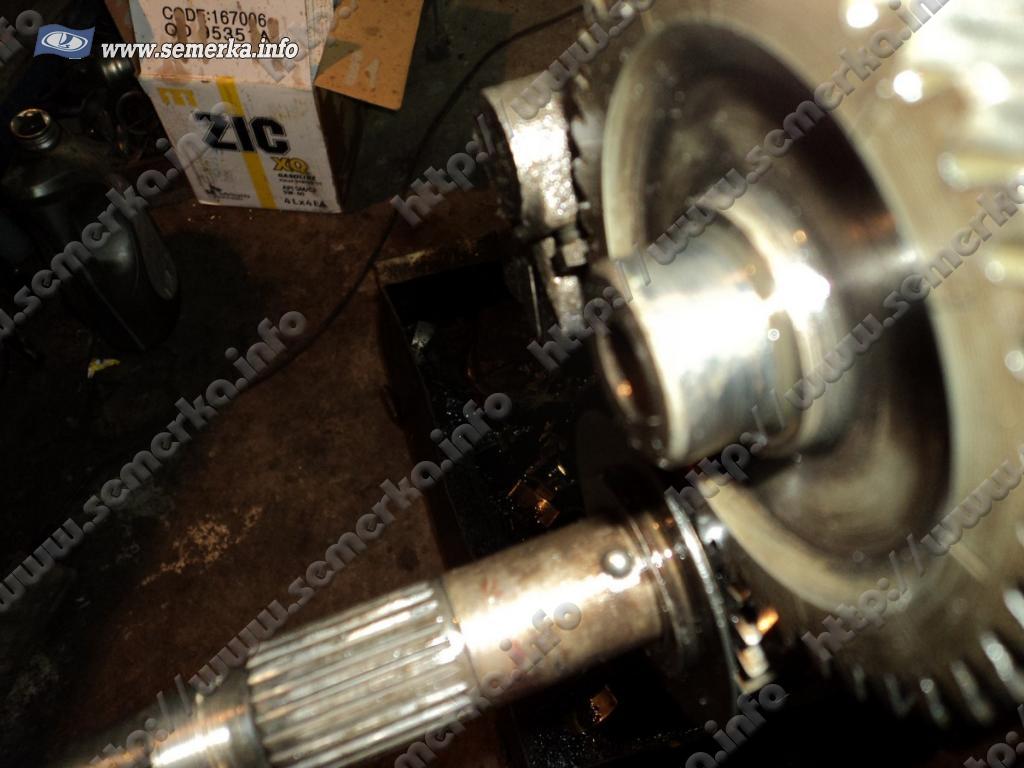

Ставим шестерню привода спидометра,не забывая про шарик.

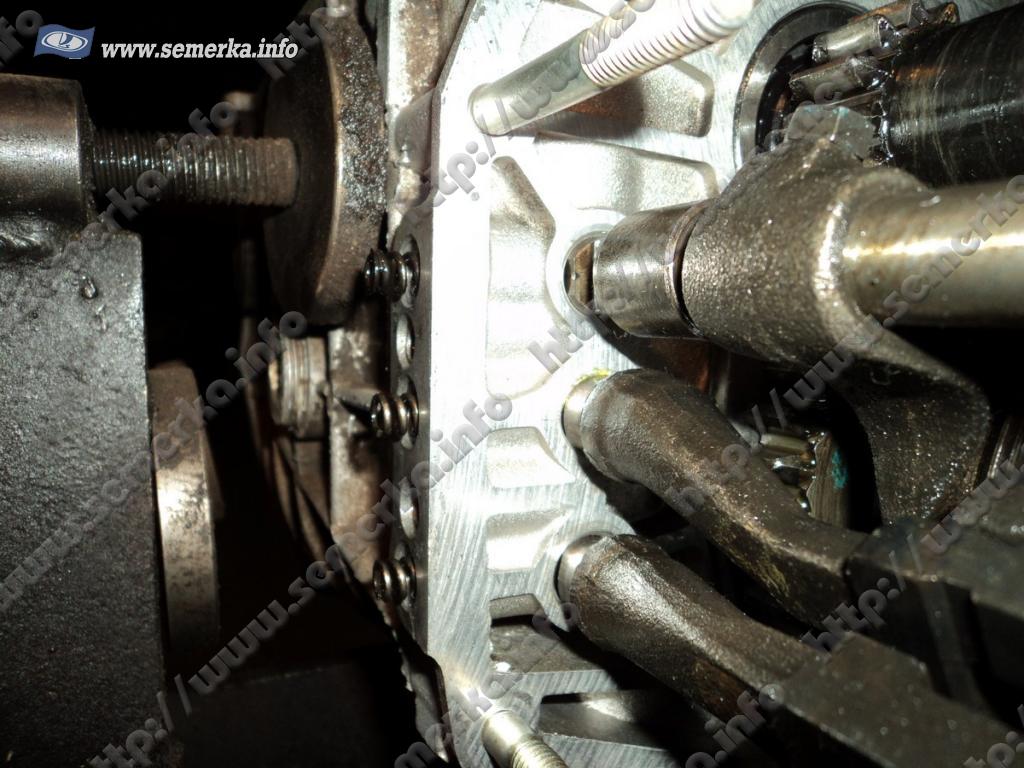

В корпус КПП ставим шарики фиксатора и их пружины.

Пружина фиксатора 5штока 5 передачи и З.Х. более длинная.

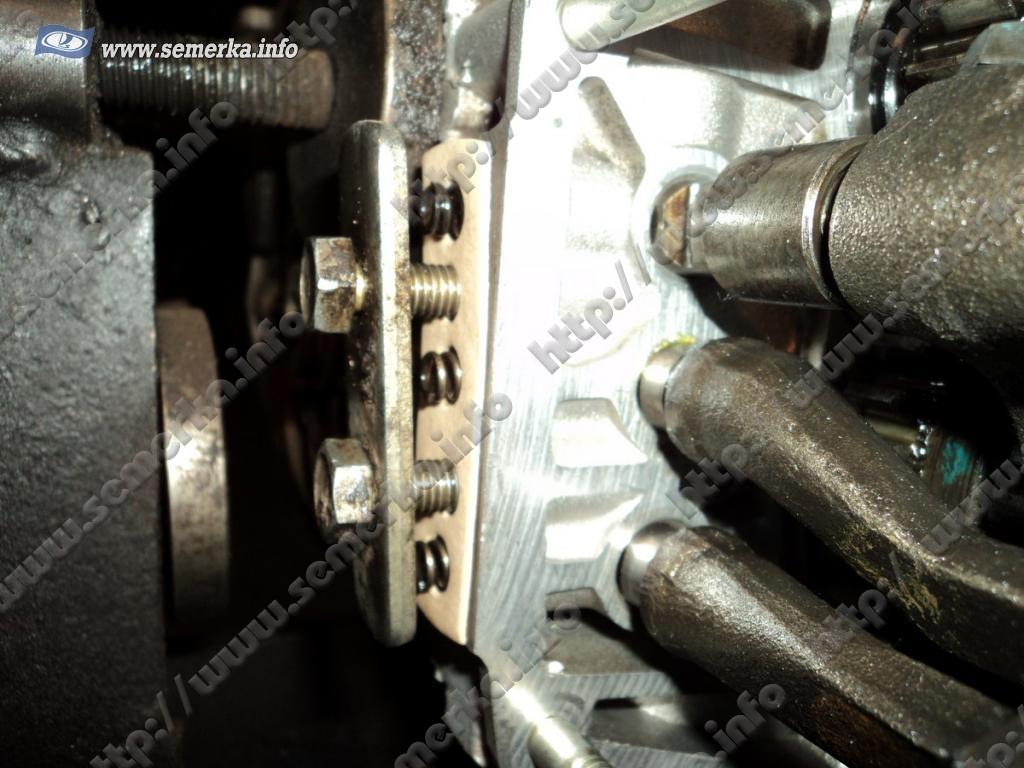

Ставим прокладку и закручиваем на место крышку фиксаторов штоков.


 Ставим на место и закручиваем передний и задний болты промвала.Задний болт ставится без шайб.

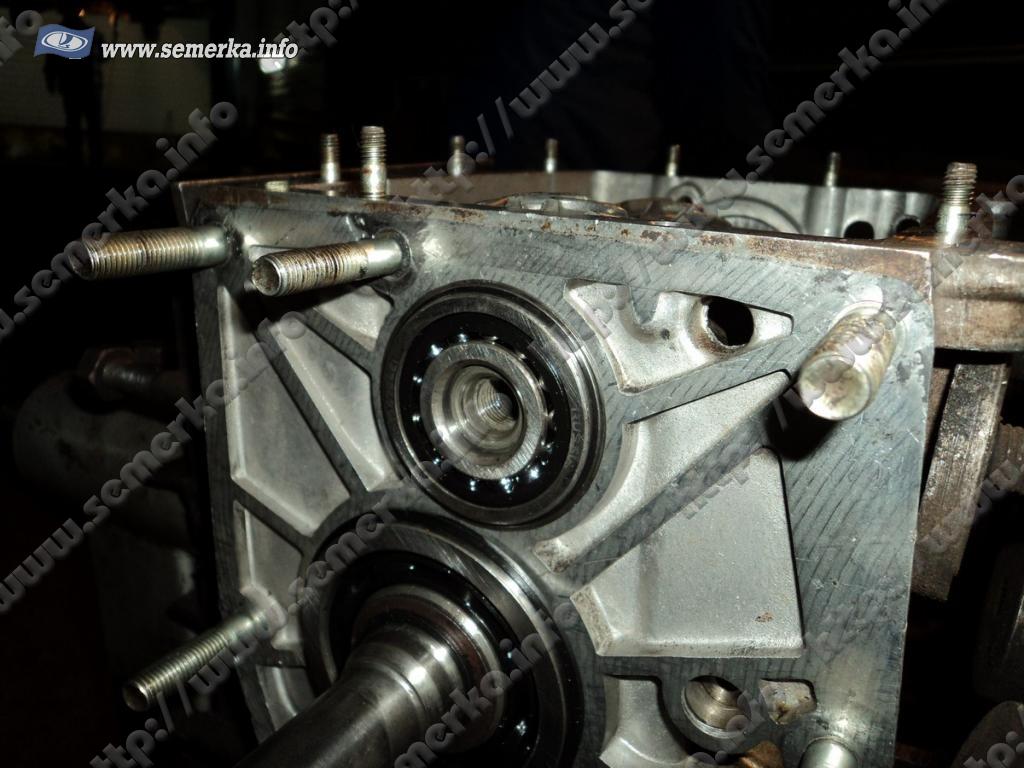

Ставим задний П. промвала.У него нет дистанционного кольца.

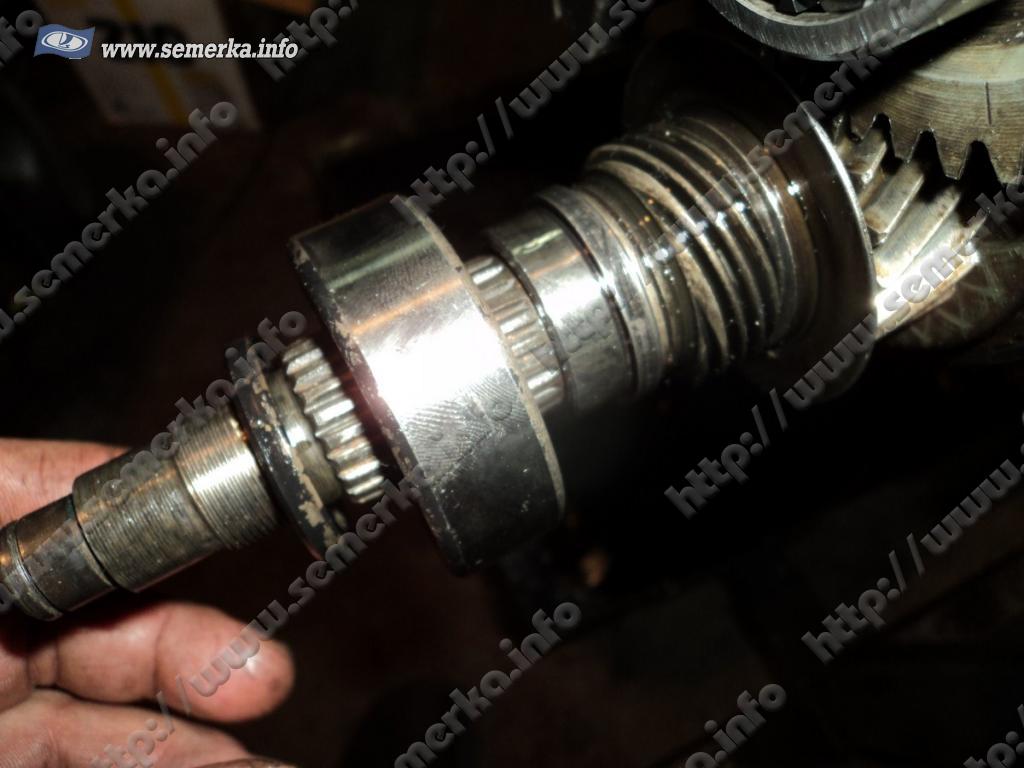

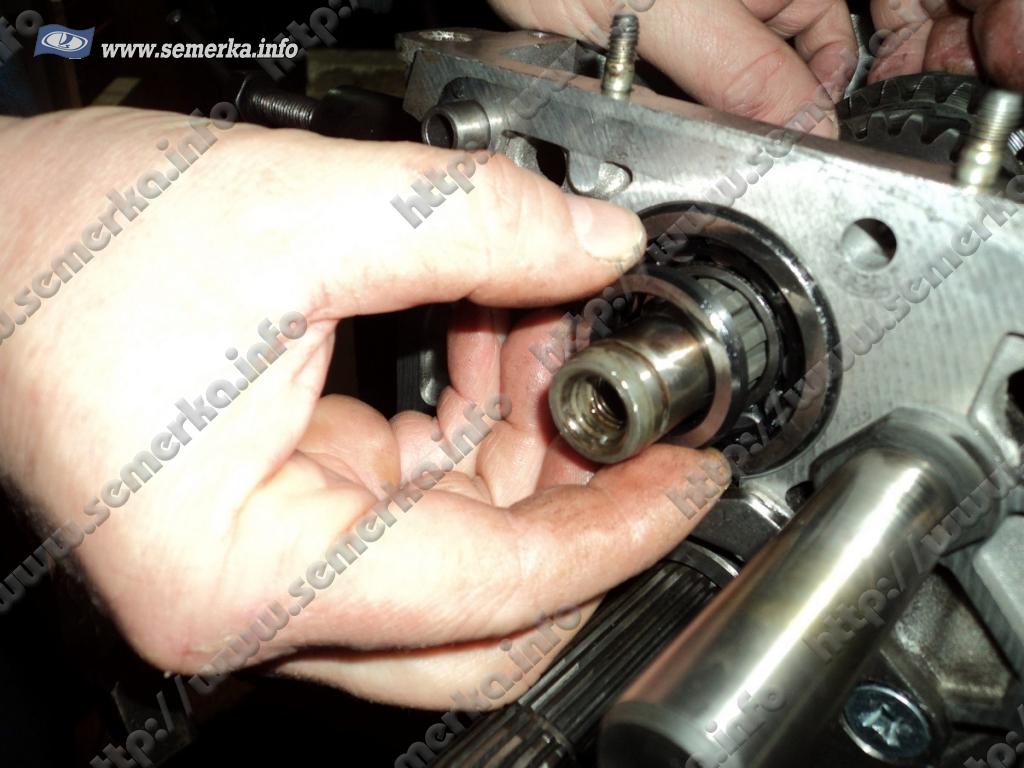

Ставим задний П. вторичного вала и его дистанционное кольцо.

Теперь будем ставить переднюю крышку (колокол).
Ставим прокладку.

Смазываем первичный вал литолом.

Приклеиваем литолом пружинную шайбу к колоколу.

Ставим колокол и затягиваем гайки крепления.

Немного смазываем детали 5 передачи маслом.
Устанавливаем прокладку.

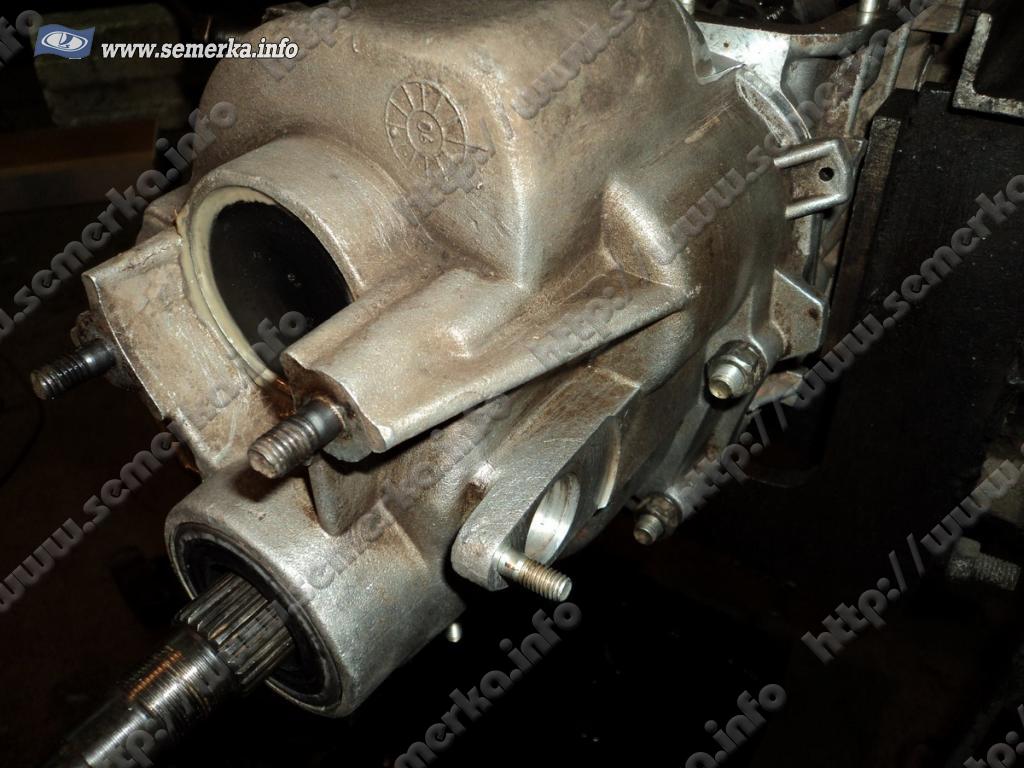

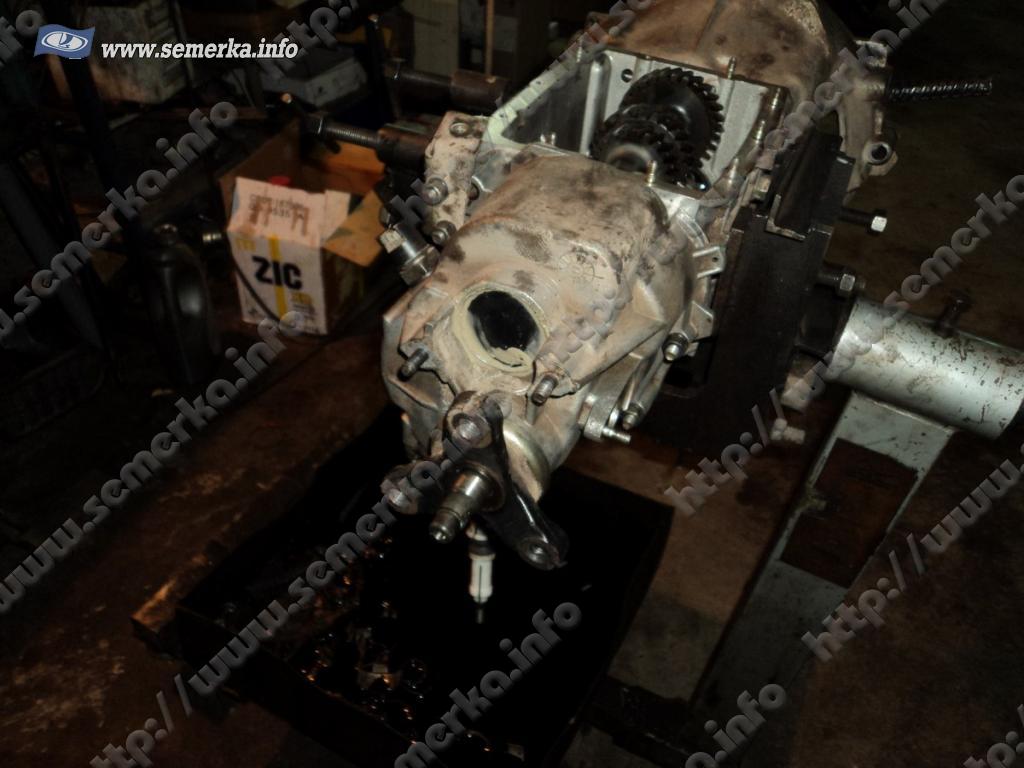

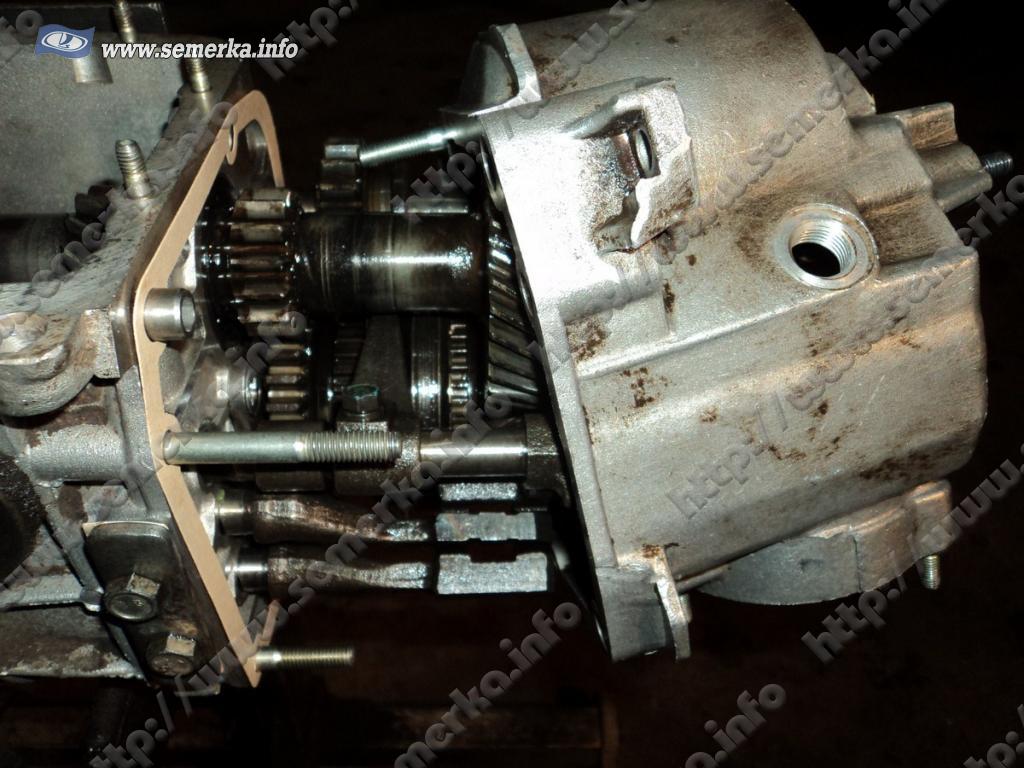

Ставим заднюю крышку и затягиваем гайки крепления.

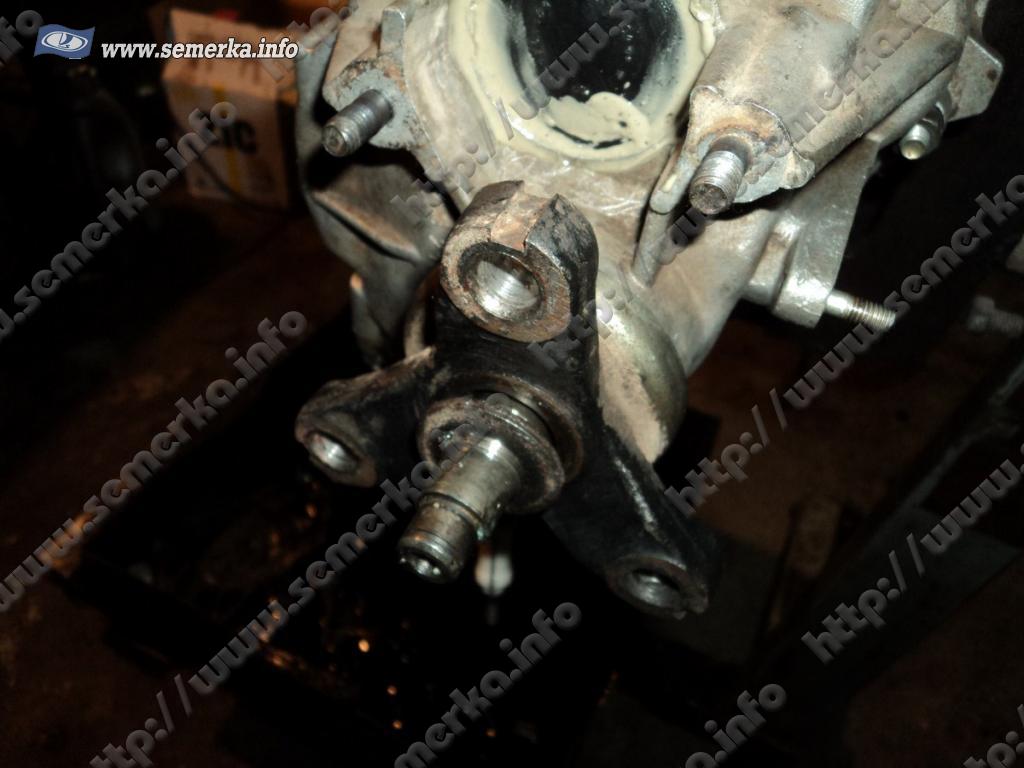

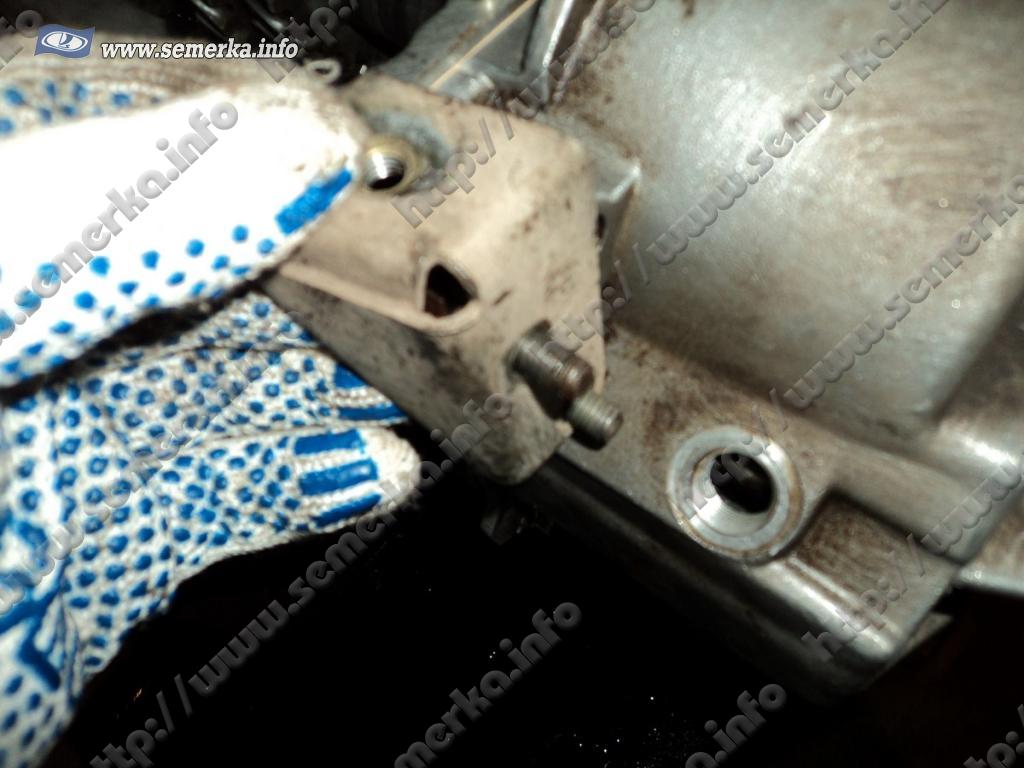

Ставим на место кронштейн крепления хомута штанов.

Ставим датчик З.Х.

Ставим механизм выбора передач.

Ставим привод спидометра

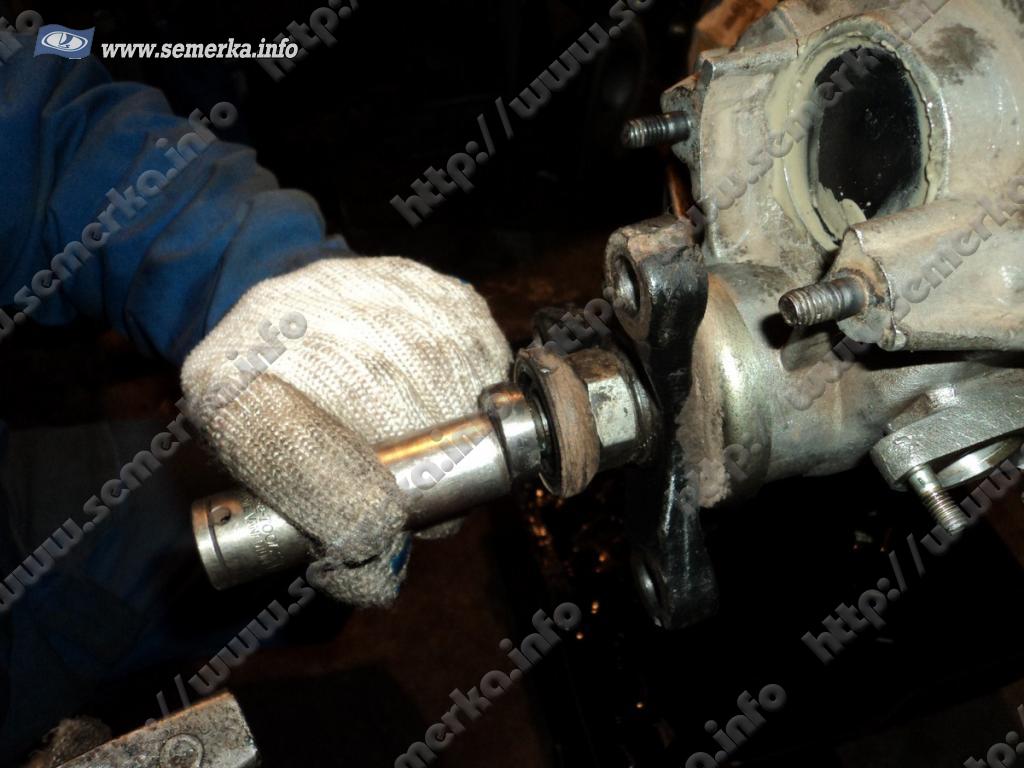

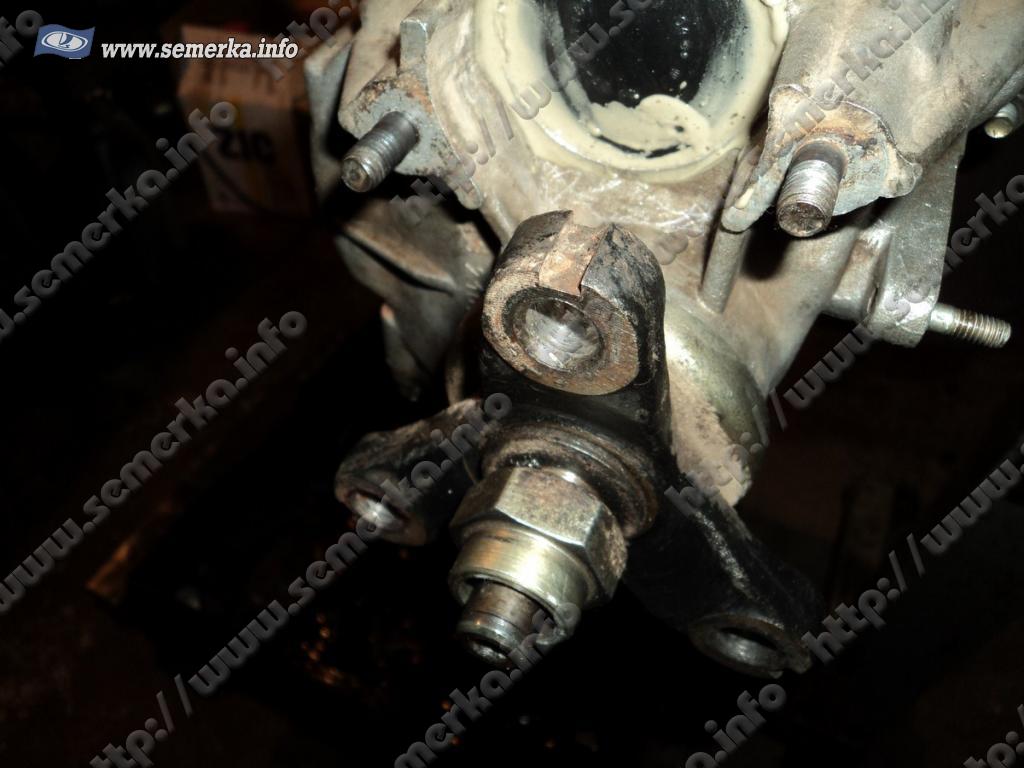

Устанавливаем фланец эластичной муфты.

Гайку вторичного вала.

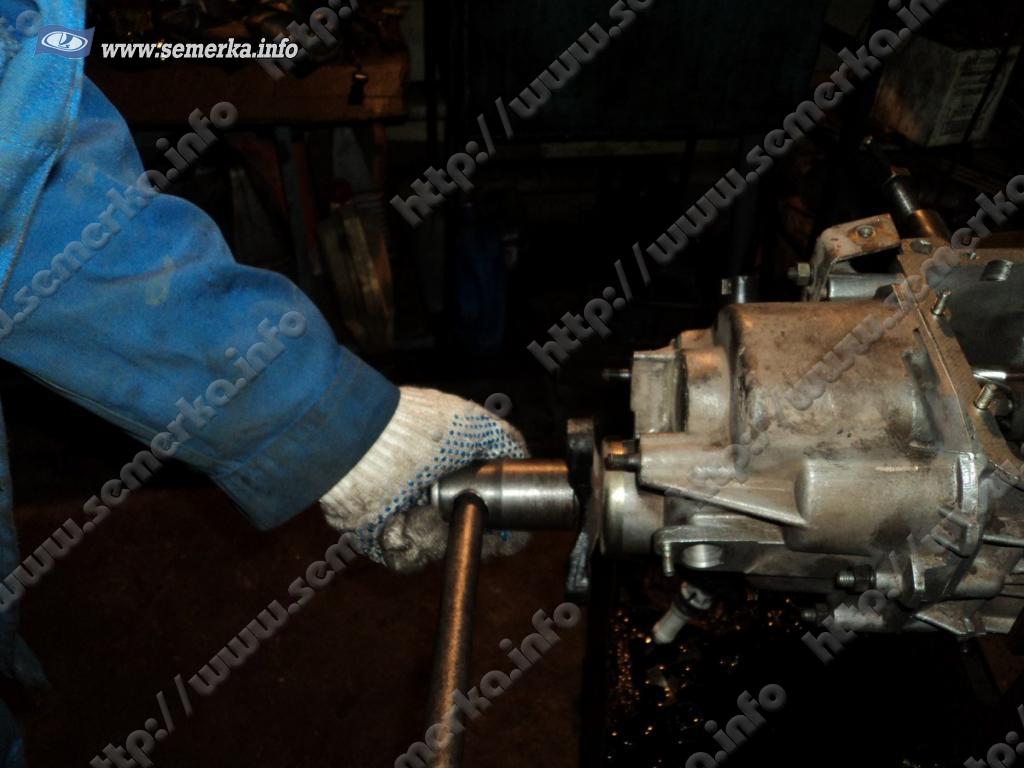

Включаем любую передачу,блокируем первичный вал стопором и затягиваем гайку.

Ставим резиновую шайбу.

Запрессовываем центрирующее кольцо.

Смазывем немного маслом детали коробки,проверяем лёгкость вращения валов и переключение передач.

Ставим прокладку.На прокладке есть выступ для ориентира.

Наносим герметик на крышку.

И заворачиваем её.

Ставим вилку и выжимной,эластичную муфту,заправляем маслом.Всё,коробка готова к установке.

Пробка М28х1,5 коническая

Кол-во на модель:

Шайба 6 пружинная

Кол-во на модель:

Шайба 8 пружинная

Кол-во на модель:

Шайба 8 пружинная

Кол-во на модель:

Шайба 10 пружинная

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Пробка 22х1,5 коническая

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Прокладка нижней крышки

Кол-во на модель:

Крышка подшипника передняя

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Прокладка крышки фиксаторов

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Коробка 5-ти ступенчатая

Кол-во на модель:

Пробка М28х1,5 коническая

Кол-во на модель:

Шайба 6 пружинная

Кол-во на модель:

Шайба 8 пружинная

Кол-во на модель:

Шайба 8 пружинная

Кол-во на модель:

Шайба 10 пружинная

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Пробка 22х1,5 коническая

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Прокладка нижней крышки

Кол-во на модель:

Крышка подшипника передняя

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Прокладка крышки фиксаторов

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Коробка 4-х передач ступенчатая

Кол-во на модель:

Кольцо 14 упорное

Кол-во на модель:

Шайба 8 стопорная

Кол-во на модель:

Кол-во на модель:

Болт М10х1,25х90 самоконтрящийся

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Подшипник качения (обзначение ГПЗ — 6-156704)

Кол-во на модель:

Подшипник качения (обзначение ГПЗ — 464904Е)

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Гайка вторичного вала

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Подшипник качения (обзначение ГПЗ — 6-92705АЕ1)

Кол-во на модель:

Подшипник качения (обзначение ГПЗ — 6-92705АЕ1)

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Блок шестерен 5-ой передачи

Кол-во на модель:

Подшипник вторичного вала

Кол-во на модель:

Кол-во на модель:

Кол-во на модель:

Подшипник качения (обзначение ГПЗ — В66-42205АЕ)

Кол-во на модель:
