Нива. Подключаем передние ПТФ

Нива. Подключаем передние ПТФ.

Многие Ниваводы оснащают свои смешные автомобильчики противотуманными фарами, но не все знают как это правильно сделать.Для начала немного теории — ГОСТ 8769-75 с изменениями 1990 года гласит2.3. Противотуманные фары2.3.1. На каждом механическом транспортном средстве допускается установка спереди двух противотуманных фар. Для туристских и горных автобусов установка противотуманных фар обязательна.2.3.2. Расположение противотуманных фар на транспортном средстве должно соответствовать указанному на черт.2.Ни одна точка светового отверстия противотуманной фары не должна находиться выше верхней точки светового отверстия фары ближнего света.2.3.3. Противотуманные фары должны быть видны в вертикальной и горизонтальной плоскостях в пределах минимально допустимых углов видимости (далее — углы видимости), указанных на черт.3.

2.3.4. Противотуманные фары должны излучать белый или селективно-желтый свет, но одинаковый для обеих фар, установленных на транспортном средстве.

Короче говоря, противотуманные фары на Ниву нужно пришпандорить на передний бампер таким образом, чтобы край ПТФ был не далее 400 мм от внешнего габарита автомобиля. Остальное в общем ерунда. 🙂

Теперь рассмотрим торпеду Нивы на предмет — куда бы пришпандорить кнопочку включения передних ПТФ. Отвечаю — никуда. Она там уже есть. Называется — кнопка включения задних ПТФ. Только вот незадача — кнопка эта нефиксируемая и имеет лишь 2 силовых контакта. Для одновременного управления передними и задними ПТФ не пойдет. Пытливый нивавотский ум легко решает и эту задачу. На этот ум легко приходит идея использовать кнопочку включения заднего очистителя и омывателя. У неё есть одно фиксируемое и одно нефиксируемое положение. Это то, что нам надо. Берем в нивавотской заначке маленькую толику денег и шуруем в лабаз, торгующий автомобильной электрикой. Нам понадобится 1 четырехконтактное реле и одна кнопка включения заднего стеклоочистителя и омывателя. Ну и всякие клеммочки, проводки, колодки конечно. Вытаскиваем из торпеды клавишу включения задних ПТФ, отсоединяем от неё бело-коричневый и черный проводки. Сдергиваем с этой клавиши переключалку с символикой противотуманок и заменяем на свежекупленной кнопке клавишу. (Впрочем это сопряжено с некоторыми проблемами, не желающие усложнять себе жизнь могут этого не делать) Ну чтобы на нашей новенькой клавише включения ПТФ была правильная символика. (это для дизайну :)).Далее собираем вот эту схему.

Что мы имеем в результате? А вот что — наша новая клавиша в первом фиксируемом положении включает передние ПТФ, только при включенном зажигании, одновременно с ПТФ включаются и габариты. Очень удобно — включил зажигание — зажглись ПТФ и габариты, выключил — погасли. Во втором нефиксируемом — задние ПТФ в совершенно штатном Нивском режиме.Вот в общем и всё.

ЗЫ. Речь понятное дело про 213-214 Ниву. Как там в 21 я не знаю.

Установка и подключение штатных противотуманных фар в Шевроле Ниву

Т.к машина дорестайл, то вся проводка уже была. Нужно купить только: Сами противотуманки Кронштейны противотуманок (я сам сколзозил т.к платить 250р за 2 куска жестянки не хотелось) Реле 90.3747-10 4-конт. Кнопка включения ПТФ от 2115

Установка Снимаем панель, идем по связке проводов от кнопок. Там находится колодка, замотанная изолентой. С помощью танцев с бубном извлекаем колодку.

Если хотим, чтобы ПТФ работали в режиме ходовых огней, и включались при повороте ключа зажигания, то нужно отрезать коричневый провод от колодки, и подсоеденить коричневый провод от кнопки к желто-синему проводу обогрева заднего стекла. Теперь они работают только при включенном зажигании. При выключении зажигания гаснут.

Далее устанавливаем реле

Подключаем, разъемы также прикручены изолентой к общему жгуту, и находятся около фар.

Все подключаем и вуаля!

Не забываем их правильно настроить!

Установка ПТФ Hella Micro DE вместо штатных для Шевроле Нивы

Аквариаум из штатных туманок

На замену купил Hella micro DE. На тот момент у меня уже стояла люстра из фар Hella и, что они будут светить отлично, сомнений не было. Плюсы которые для себя отметил:

• туманки герметичные.
• их можно надежно закрепить на металлический усилитель бампера, а не на пластик.
• внутри у них есть шторка, которая отсекает поток света сверху и они точно не будут слепить встречку.
• за счет линзы у них диаметр меньше и их сложнее разбить
• за счет крепления внутри бампера их можно развести в стороны для лучшей засветки обочины
• из-за мелкого диаметра? остается достаточный зазор в пластике бампера, чтобы бампер мог играть и не задевать туманку.

Свет отсекается шторкой

Забегая вперед, — светят они шикарно!

Подгонка под бампер

Примерял и прикладывал бампер, что бы отверстия совпали с туманками.

Мебельный уголок и два болта.

Прошу прощение за качество. Под рукой был только телефон.

Сохранить в Альбом

Как светит? Настройки съемки одинаковые!

Туманки + ближний

Одни туманки (съемка с крыши машины)

Туманки + ближний + дальний

Ехал с ними всю ночь в тумане по М5 через Урал. В густом тумане приходилось ехать только на одних туманках — хорошо просвечивали под туманом и обочину, за счет чего можно было более-менее быстро ехать. Субъективно светят раза в полтора лучше штатных.

Изготовление и установка светодиодов для ПТФ Шевроле Нивы (ВАЗ 2123)

Как известно, у меня наклеена лента на решетке радиатора. Смотрится неплохо, но яркости днем маловато. Да и отстуствие нормальной влагозащиты в купе с отсутствием стабилизатра напряжения убивают ленточку, диоды гаснут и больше не загораются. Боксы под противотуманки давно уже хотят, чтобы я в них что-то поставил эдакое. Сперва хотел ленту, но потом подумал, подумал и решил для себя. Никакого колхоза. Хватит. Два дня мучился рисованием в компасе и таки у меня получилось)

Фото разных дней, так что, плата слегка отличается. А началось все с простого рисунка.

Немного изменив рисунок под вставку диодов, нарисовал дорожки и пока начальство где-то гуляло нарезал светодиоды в натуральную величину.

На следующий день, уже по размерам, опираясь на предыдущую практику, путем множества проб, была нарисована плата. К слову, она сейчас уже отличается от этой.

Дело за малым: купить светодиоды, резисторы, все примерить на бумаге, подкорректировать и сделать уже плату, спаять.

Скоро начнется изготовление платы и пайка.

В течение недели закупался светодиодами, травилкой, компонентами всякими. Самая первая моя плата вышла блинчиком. Не мог найти подходящую пленку для перевода. Сейчас пробую всякие китайские. Сегодня был в городе зашел к знающим людям. Они мне сказали, что китайская компания «333» теперь зовется «D&L» взял на пробу маленький кусок пленки, результаты все будут ниже.

Начал с платы простенькой, односторонней. Стабилизатор напряжения+плавный розжиг. Собрал, не работало, сегодня довел до рабочего состояния, но без розжига, он пока не пашет.

Собственно, вот пробы травления платы уже с двух сторон. Размер платы крайне невелик всего 30х35. После перевода утюжком и отмачивания в водичке получил наконец достойный перевод. До этого почти все было фуфловым.

Далее, плату стравил, залудил, покрыл оловом

Припаял «шунты» для соединения лицевой и обратной сторон и сопротивления на обратной стороне

Ну, и наконец, спаял все воедино.

Первый раз все крайне долго. Пальник, касаясь диода становится грязным, а размер контактов был мал, приходилось долго подгонять, короче ушло часа три. Результат конечно хороший, но могло быть и лучше. Горят не все диоды по 3 кристалла. Два по одному, около 5ти по два, остальные по три.

Кстати плата для потолочного светильника Шеви-Нива. Задумка друга, он дал размеры, остальное делал уже я.

На этом пока все. Может завтра начну травить плату под свою основную задумку — ПТФ.

Ах чуть не забыл. Если какие-то дорожки плохо перевелись можно подкрасить их любым перманентным маркером.

Пленка, к моему большому сожалению не подошла. А жаль. Шаманскими обрядами я сделал-таки плату. Припаял сопротивления на обратной стороне, на лицевую впаял диоды. Всем советую пользоваться прозванивалкой. Мультиметром, то есть. Очень помогает посмотреть все ли кристаллы в диоде светят и коротышей выявляет

И вот он. Долгожданный результат. Попозже добавлю фото крупным планом как закрепил это дело на заглушке для противотуманок. Светит очень достойно. На Уровне 4LED — 1ВТ Philips и похожих аналогов. В пасмурную погоду видно классно. Вечером тем более. В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов.

https://www.drive2.ru/l/1565070/, https://www.drive2.ru/l/1615146/, https://www.drive2.ru/l/1622616/, https://www.drive2.ru/l/4122393/

«Правильное» подключение ПТФ на НИВУ

Когда изначально поставил ПТФ, подключил их наскоро «напрямую», т.е. + от АКБ к включателю, а второй провод от него на ПТФ. Вчера от делать нечего решил сделать все по уму. Использовал обычное реле от 2110. Управляющий провод решил подключить к штатному включателю задних ПТФ, дабы на панели горела контрольная лампа (без реле при таком подключении будет сгорать предохранитель или плавиться проводка). В принципе все видно на схеме, единственно, что на + от АКБ еще стоит предохранитель.

Сделал еще одну доработку (но это уже дело вкуса каждого), поменял между собой в колодке на задних фонарях два провода от ПТФ и габаритных огней, чтобы в обычном режиме габариты светились по нормальному, а к основному проводу ПТФ подключил дополнительный задний фонарь.

Чтобы вытащить провода из колодки, нужно чем-нибудь отогнуть удерживающий усик, я например использовал небольшой шестигранник.

Вынутые из колодки провода. Перед тем как вставить в колодку, усик надо снова отогнуть

В итоге получилось вот так:

Контрольная лампа горит при включении ПТФ

Работает от ближнего и дальнего. Кнопка выключена выключены и ПТФ1 положение если вкл ближний включены и ПТФ2 положение если вкл дальний включены и ПТФв данном положении при вкл ближнем не работают ПТФпри моргании дальним в таком положении кнопкиморгают и ПТФ

ПТФ Hella Luminator Metal

Ни для кого не секрет что штатный свет на Ниве откровенно говоря то еще барахло. Для улучшения ситуации я воткнул в фары, на мой взгляд, весьма хорошие лампы KOITO Whitebeam, но ситуация оставалась печальной. От недостатка света я решил кардинально бороться с этой проблемой, и нашел подходящее решение. ВОТ ОНО!

Цена вопроса поначалу пугала, но что не сделаешь для собственного комфорта. К тому же Нива давно не получала подарочков). Заказал ПТФ вместе с I-boost.

И вот что пришло:

почему то на коробке написано hromium

если увеличить фото, то можно рассмотреть приписку сделанную черной ручкой, все таки это Metal

Распаковываем коробочки и впечатляемся.

Вот такие фары делают немцы!

содержимое из коробочки

крепеж и проводка

Для соединения «котелка» фары и кронштейна крепления отворачиваем входящим в комплект шестигранником 4 винта на лицевой стороне фары, снимаем рамку, вынимаем отражатель и крепим, сразу вставляем лампы H3, я поставил MTF Light Platinum Н3 и собираем все назад. Для облегчения процесса подключения электропроводки, мной был заказан комплект подключения ПТФ на сейте 12v, который пришел вместе с релюшкой стеклоочистителя и ждал своего звездного часа.

Комплект для подключения противотуманных фар

В комплекте с проводкой, реле и колодкой, имеется кнопка, жаль, что без подсветки, и подробная инструкция по установке

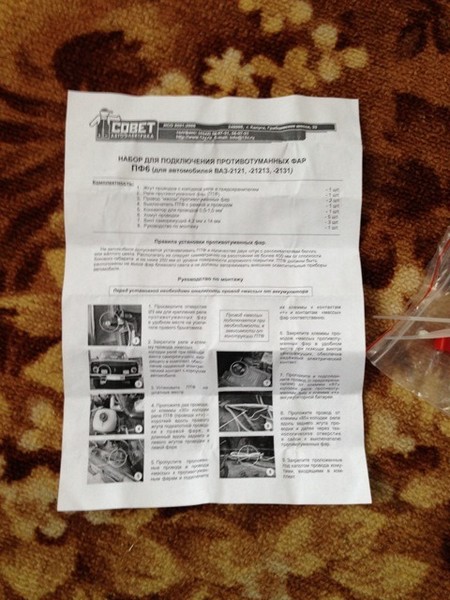

вот такая инструкция, кстати в электронном варианте она есть и на сайте 12v

на оборотной стороне схема подключения и регулировки ПТФ

Далее нужно просверлить отверстия в бампере и закрепить фары. Отмеряем 40 см. от бортов и сверлим:

бампер с отверстиями

еще один кадр

Как выяснилось, в этом процессе я откровенно ошибся — отверстия слишком близко к внешнему краю бампера. В результате фары выпирали вперед. Пришлось пересверливать (каждое отверстие сместили на пару сантиметров к решетке радиатора). Хорошо, что из за фар первых дыр не видно)Процесс подключения проводки описывать не буду, скажу только что весьма муторно протащить провод в салон и подключить кнопки, так как протаскивать проводок от кнопки габаритов к кнопке.НУ и вот что получается в итоге:

Фары смотрятся солидно

примеряем защитные крышечки из комплекта

Ждем наступления темноты и едем регулировать ПТФ. Светят достойно, в принципе можно ехать на одних туманках, но с головным светом комфорта больше) Теперь недостатка в освещении не ощущаю. Возможно заменю лампы на KOITO Whitebeam, возможно оставлю MTF.Теперь подумываю о смене головной оптики на Hellа. Засматривался на биксеноновые линзованные фары от гелендвагена, но цена в 16 рублей за штуку останавливает.

Подготовка к установке ПТФ для НИВЫ

В этой записи речь пойдёт о ПТФ.

Одна ПТФ без кронштейна, вторая с заводским креплением.

Вот та самая ПТФ с заводским кронштейном.

И вторая ПТФ без крепления, которое не удалось снять.

Было решено самостоятельно изготовить новые крепления для обеих ПТФ.

Родной кронштейн с крепежом выглядит так.

Снимаем крепление с ПТФ для изготовления новых кронштейнов.

Крепёж ПТФ с кронштейном.

Заводской кронштейн ПТФ.

Новые изготавливаем немного длиннее, для свободного размещения болта под гаечный ключ.

Изготовленные крепежи из 1.5 мм стали покрыли никелем, чтобы не ржавели.

Новое изготовленное крепление и заводское крепление.

В магазине Крепёж приобрёл новые болты, гайки, шайбы, гровера.

Болты наживлены на новые кронштейны, для крепления к бамперу.

Ну и новые кронштейны установлены на ПТФ.

Расстояния для удержания болта гаечным ключом вполне хватит, так что теперь не будет проблемы с проворачиванием болта при монтаже или демонтаже.

Готовый комплект ПТФ с креплениями готов к установке на Ниву

Установка ПТФ для НИВЫ

Установил ПТФ на авто. Пока не подключил, просто установил. Подключу чуть позже.

Вот такой она была в стоке, до моего вмешательства.

Разметил, накернил, просверлил с правой стороны отверстие.

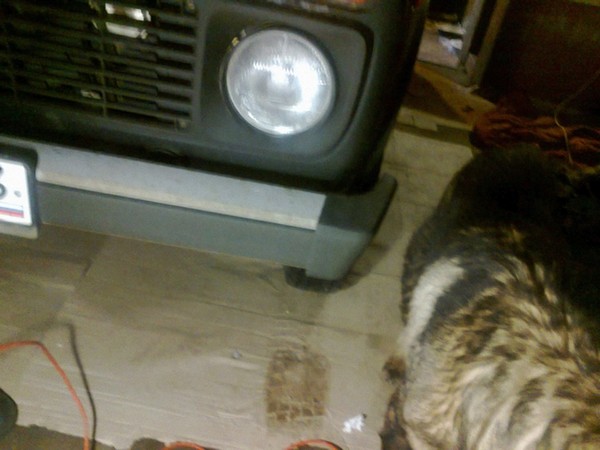

Аналогично сделал с левой стороны, (рядом ходил верный пёс Дружок, я находился под надёжной охраной немецкой овчарки.)

Установил ПТФ с правой стороны, закрепил (между кранштейном ПТФ и бампером подложил резину).

Аналогично сделал с левой стороны.

Вот такой общий вид получился после установки ПТФ.

По мне так не плохо получилось(провода от ПТФ подвязал пластиковыми хомутами к крепежу).

На мой взгляд снизу ПТФ эстетичнее смотрятся, понимаю, что не надёжно, но сделал по хитрому, сильно затягивать не стал, чтобы при возникшем препятствии они могли сложиться под бампер.

Не дребезжат не трясутся и хорошо.

Подключение ПТФ для НИВЫ

Ну вот и добрались мои руки до подключения ПТФ.

Фото после установки.

Как то так, по мне так снизу смотрятся лучше.

С завода вид центральной консоли был такой.

Снимаем пластиковую заглушку из места установки магнитолы.

Снимаем заглушку клавиши, чтобы установить туда клавишу включения ПТФ.

В автомагазине приобрёл комплект подключения ПТФ за 290руб.

Внутри полный комплект: Реле, Клавиша, Проводка соединения клавиши и реле с колодками, и проводка для самих ПТФ-в нашем случае коротковата.

Проводка с колодками для соединения клавиши и реле.

Под торпедой с водительской стороны планка установки всех реле, вот здесь мы и будем крепить нашу релюшку.

Устанавливаем релюшку для ПТФ на планку и крепим провод массы.

Снимаем центральную консоль для аккуратной прокладки проводки.

Чтобы не мешался центр, отсоединяем все кнопки и соединяем с разъёмами, чтобы не перепутать между собой, соединяем новый разъём с клавишей.

Протаскиваем один плюсовой провод к замку зажигания и припаиваем его к выходу плюса с замка (активируется при повороте ключа), и второй провод выхода с релюшки к блоку предохранителей, и ещё один плюсовой провод от клавиши включения ПТФ к плюсу, который подаётся при включении габаритов.

Т.е. если замок зажигания выключен, а габариты и клавиша ПТФ включены туманки гореть не будут хоть на клавише и будет плюс для управления релюшкой т.к. главный питающий плюс от замка зажигания разомкнут. Выключаешь клавишу включения габаритов при включенной клавише включения ПТФ и при включенном замке зажигания, питание на управление релюшкой так же пропадает и туманки так же не горят, в общем эта двухконтурная система сделана для того, чтобы не забыть туманки включенными и не разрядить аккумулятор.

Зачищаем провод который идёт к предохранителям.

И припаиваем к нему второй конец, чтобы развести на 2 предохранителя на каждую ПТФ свой предохранитель.

Изолируем место пайки изолентой(и разъёмы изолируем термоусадкой, сфоткать забыл)

Изготавливаем массовые провода выхода с ПТФ и пропаиваем их, а разъёмы изолируем термоусадкой.

Разъёмы с ПТФ так же изолируем термоусадкой.

В магазине приобрёл 4 метра 2-ух жильного электрического провода(4 метра-80руб) сечением 1.5 квадрата, протаскиваем его от блока предохранителей к ПТФ (каждая жила на одну ПТФ, это плюс, на концы припаиваем разъёмы мама и изолируем их термоусадкой)

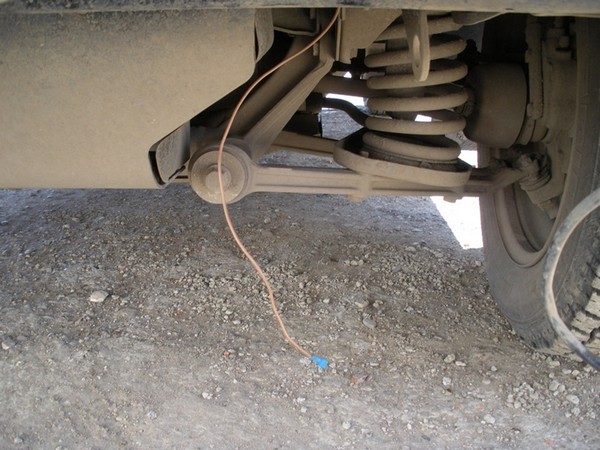

Второй плюсовой выход к правой ПТФ, прокладывал по проводке питания электровентиляторов(чтобы проложить пришлось снимать решётку радиатора).

ПТФ закреплены болтами на 10, между кронштейном и бампером резиновая проставка.(в форме квадратика)

Откручиваем одну гайку одеваем кольцо от массового провода и закручиваем назад с протяжкой.

Соединяем клеммы мама/папа(всё это дело изолируем изолентой, пластиковыми стяжками крепим провода к трубе бампера, к массовому болту-чтобы не мотались длинные концы, между кузовом-одеваем на провод кембрик-чтобы не перетёрся провод и изолентой фиксируем его к проводу)

Далее откручиваем блоки предохранителей.

Оказывается свободные у нас только 15-ый и 16-ый предохранители, будем цеплять на них.

Подключаем выход питания с реле и продолжение цепи на питание ПТФ.

Вот так это всё выглядит (позже надо будет и остальные клеммы термоусадкой защитить)

Устанавливаем блоки предохранителей назад, крепим.

Запускаем двигатель-появляется питание на основной (+) к реле, включаем клавишу габаритов-подаётся питание на клавишу ПТФ, нажимаем клавишу ПТФ-подаётся питание на управление релюшкой (идём проверять работоспособность ПТФ)-клавиша ПТФ предпоследняя справа.

Вот так всё это дело работает-ПТФ светятся.

Хороший ракурс-всё же снизу мне ПТФ больше нравятся как смотрятся.

Красиво-хоть и не очень практично.

Выключаем клавишу габаритов при включенной клавише ПТФ-туманки так же выключаются.

Все клавиши выключены. Так же как вы заметили, попутно установил магнитолу, чтобы повторно центральную косоль не снимать.

Свет ПТФ ночью

Ночью приехал с рейса на рабочей машинке и решил сделать фото света ПТФ уже моего красавца.

Вид с салона с включенными ПТФ.

Фото авто с включенными ПТФ.

Свет ПТФ (фото от переднего левого крыла)

Свет ПТФ (фото от водительской двери)

Ближний + ПТФ (парный свет)

https://www.drive2.ru/l/2474817/ https://www.drive2.ru/l/5936327/ https://www.drive2.ru/l/5969709/ https://www.drive2.ru/l/6230141/ https://www.drive2.ru/l/6233862/ https://www.drive2.ru/l/8063939/ https://www.drive2.ru/l/4899916394579289817/

28 декабрь 2015 Лада.Онлайн 114 365 4

Ни одна из комплектаций внедорожника Lada 4×4 не имеет в списке своих опций передние противотуманные фары (ПТФ). АВТОВАЗ не наделил ими и новую модель с приставкой «Урбан». Рассмотрим особенности самостоятельной установки ПТФ, а также способы их подключения.

: комплект ПТФ

ПТФ для Lada 4×4 представлены в нашем интернет-магазине.

Основные характеристики

Установка противотуманок на ниву занимает не так много времени, около одного часа. Для начала необходимо приобрести необходимые комплектующие, помимо противотуманок, необходимо взять 6 клемм типа мама, одну петлю на 6 мм, реле на 4 контакта, кнопку на ваз и 6 метров автомобильного провода.

После того как сняли панель, рис 13, нужно найти постоянный минус. Найдя минус, коротким проводом подключить его к кнопке вместе со вторым проводом, идущим от реле.

Затем собираем лицевую панель, но не устанавливаем кнопку в штатное место, должно получиться, так как на рис. 14.

Далее начинаем проверку. Включаем кнопку без габаритов и убеждаемся что противотуманные фары не светятся, затем включаем противотуманки с работающими габаритными огнями и если все подключено как в описании, то все должно заработать как на первом рисунке.

Потом устанавливаем кнопку в штатное место.

В подключении нет никаких проблем, следуйте инструкции и все обязательно получится!

Схема подключения

Потребуется: 4-х контактное реле (типа РС527 или 90.3747), колодка с предохранителем 16А, трехпозиционный выключатель (например, от вентилятора печки, 21070-3709608-01), проводка для силовых цепей (сечением не менее 2,5 мм 2 ) и для цепей управления (не менее 0,75 мм 2 ).

Не рекомендуется подключать «массу» ПТФ через крепеж фары, т.к. в ходе эксплуатации может появится коррозия и контакт может теряться. Реле удобней разместить в моторном отсеке. Всю проводку прячем в гофры.

Подсветку кнопки подключаем к контактам 1 и 2 (взять белый и черный провод с любой кнопки с подсветкой в центральной консоли).

В результате такое подключение позволяет использовать три режима работы противотуманных фар:

Инструкция на видео

По аналогичной схеме можно установить и подключить фары на крышу Lada 4×4 (люстра).

Напомним, другие доработки российского внедорожника можно найти в этой категории.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Схемы установки противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Параллельный способ подключения

Последовательный способ подключения

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Как установить и подключить своими руками?

Установка противотуманных фар собственными силами начинается с разработки схемы подключения. Правильно разработанная схема позволяет избежать лишних проводов и обеспечивает надежную работу электрической цепи. Работы по монтажу рекомендуется выполнять в гараже, хотя многие владельцы производят установку под открытым небом.

Установка ПТФ в передний бампер и настройка

Встречается три способа установки:

Настройка производится при помощи самодельного шаблона, представленного ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 м от фар автомобиля. Настройка производится до момента совпадения верхней кромки светового пятна. Линия совпадения располагается на 100 мм ниже высоты центра ламп.

Настройка противотуманных фар обеспечивает повышение видимости для водителя и снижает риск ослепления светом водителей встречного транспорта.

Установка ПТФ в глухой бампер

Самым сложным и трудоемким является вариант установки противотуманных фар в глухой бампер (т. е. не имеющий для этого заводских отверстий):

Установка ПТФ на внешнем кронштейне

Вариант крепления противотуманок на стальной кронштейн:

Установка ПТФ в штатные проёмы

Для того, чтобы поставить фары в бампер, имеющий штатные заглушки, необходимо:

Протяжка проводки

При протяжке и монтаже проводки требуется соблюдать правила безопасности:

Пренебрежение правилами безопасного монтажа электрической проводки приводит к перегреву цепей и возгоранию, которое способно уничтожить автомобиль.

Перед началом укладки рекомендуется собрать будущую электрическую цепь и протестировать работу. Это мероприятие позволяет найти и устранить ошибки, допущенные при разработке.

Примерная последовательность прокладки проводки:

Монтаж выключателя ПТФ

Наиболее распространенным методом включения противотуманных фар является кнопка, устанавливаемая на штатное место или на любую другую точку в зоне досягаемости водителя. Штатные места для кнопок закрываются съемными заглушками, изредка они закрыты материалом панели приборов. В этом случае требуется прорезать отверстие, соответствующее габаритам корпуса кнопки.

Отдельным пунктом стоит рассмотреть установку блока подрулевых переключателей, оснащенного поворотным переключателем противотуманных фар. Для выполнения работы может потребоваться специальный инструмент — отвертки с головками Torx и специальный ключ для центрального болта крепления рулевого колеса.

Подсоединять подрулевой переключатель следует по следующим шагам:

Пример установки нового рычага подрулевого переключателя на автомобиль Хендэ Солярис.

На некоторых автомобилях европейских марок переключение противотуманных фонарей выполняется поворотным переключателем, расположенным на панели приборов. При установке фар на такой автомобиль требуется вывести провода от ламп на штекер и установить переключатель света с функцией управления противотуманками.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Как установить противотуманные фары на нива шевроле

Установка противотуманных фар ПТФ Шевроле Нива установка

В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов. Шнива с года получила обновление от западного бренда марки Бертоне. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Электрическая схема подключения противотуманок Нива 2121, Ваз 2131

Тюнинг кузова ваз 2131 своими руками, советы по доработке кузова, внешний тюнинг нива 2131, ваз 2121. Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.

В качестве противотуманных фар выбраны отличные фары ваз 2121 производства ОСВАР. Диаметр примерно 160мм. Луч отличный, плоский. Крепление прочное. Корпус герметичный.

Противотуманные фары работают в 3-х режимах

1. Противотуманки не включены 2. При включении дальнего света включаются автоматически. Моргание дальним светом фар вместе с противотуманками нива 2121. При ближнем не включаются.3. Включены постоянно, но только при включенных габаритных огнях (требование правил)

В качестве переключателя можно взять обычный 3-х позиционный переключатель и установить его в нижнюю линейку переключателей на «бороде». Но я выбрал 3-х позиционный переключатель используемый для переключения наружного освещения и установил его в свободное место с правой стороны бороды на уровне переключателя наружного освещения. Когда я выбирал такой переключатель, то думал, что при таком большом количестве контактов, наверняка найдется один переключающийся контакт. Но оказалось, что такого не оказалось (некоторые группы контактов просто запараллелены. Пришлось вскрыть его и разобраться в устройстве. Для разборки тонкой отверткой отогнуть кромки внешней оболочки и освободить защелки. Разбирать можно не бояться, ничего не улетит. Для обеспечения переключающегося контакта пришлось «выкусить» одну контактную площадку согласно правому рисунку ниже.

Два контакта с наружной стороны соединяются перемычкой. Контакты 1,2 и 3 подключаются согласно верхней схеме. Лампочка подсветки подключается параллельно лампочке освещения выключателя наружного освещения. .

Без переделки можно использовать 3-позиционный переключатель от вентилятора печки Волга ГАЗ 3110, который встает в тоже место, что и я поставил. Одна группа контактов остается свободной. А если не устраивает картинка вентилятора на кнопке, то можно заменить подвижную часть перключателя на другую, от переключателя наружного освещения Нивы, ВАЗ-2109 или Волги. Реле он поставил рядом с релюшками включения освещения и фар. Рядом с ними есть два свободных места крепления.

Можно сделать индикацию работы противотуманных фар. Для этого подходит лампочка задних противотуманных фонарей нива 2131. Но к ней надо подключаться через диодную развязку. Для этого необходимо отрезать от контакта 8 разъема панели приборов 2 оранжево-черных провода. К этому контакту припаять два диода, соединенных вместе катодами. К одному из них подключить вывод 87 дополнительного реле, а ко второму концу припаять отрезанные провода. Если не развязать выводы через диоды, то при моргании дальним светом будут загораться задние противотуманные фонари ваз 2131, что может быть ошибочно воспринято как сигнал торможения.

Дополнительное реле взято обычное, автомобильное, с одним замыкающим контактом и лепестком для крепления. Реле закреплено под левую гайку крепления бачка с тормозной жидкостью и отогнуто немного дальше для того, чтобы не цеплялось за «запаску». Провода от реле до фар проложены отдельно для каждой фары из-за приличной нагрузки. Желательно использовать провода с внутренней тканевой изоляцией. Это помогает от перетирания и передавливания изоляции проводов. Рекомендую закрыть контакты, подключаемые к фарам, резиновыми колпачками, которыми закрывается контакт «шестерочного» резисторного датчика давления масла. Подходит идеально. Возможно, что этот колпачек используется и в других местах.

А вот как сейчас выглядит на кенгурятнике. Штуковина под бампером сейчас убрана. Там было продолжение пластиковой обшивки, которую я отпилил, т.к. она мешается и обязательно отломилась бы.Замечу, что расстояние от края кузова до противотуманок больше, чем должно быть по правилам.

1 — ПТФ; 2 — реле; 3 — +12В от аккумулятора через предохранитель; 4 — любой черный провод в панели; 5 — кнопка 3-х позиционная’ 6 — к предохранителю №4; 7 — к бело-черному проводу кнопки включения наружного освещения.

• выключены;
• включаются вместе с дальним светом (в том числе при сигнализации дальним светом);
• включены постоянно при работающих габаритах.

Передние фары

Передняя оптика на Ниву может быть заменена штатным светом производства Wesem. Детали не уступают по качеству изделиям бренда Hella, однако стоят намного дешевле. Выглядят изделия Wesem аналогично заводским, отличие в форме стекла — оно более плоское. Эту фирму выбирают автолюбители, которым важно качество света. При использовании моделей польского производства светотеневые границы при включенном ближнем свете довольно четкие.

Альтернатива от компании Wesem представляет собой яркие источники света, защищенные от попадания воды. Их можно использовать при переездах через ручьи, речки, пруды, болото.

Дополнительно для передвижения по пересеченной местности автовладельцы устанавливают светомаскировку на фары Нивы, которая позволяет защитить стекла от повреждений. Однако яркость пучка значительно сокращается, что снижает видимость дороги.

Светодиодные

Известные на российском рынке 7-дюймовые расходники Loyo подходят для большинства внедорожников с диаметром штатной оптики 178 мм. Особенности моделей лед:

• По яркости светового потока превосходят галогенные и даже ксеноновые лампы.
• Монтаж не требует изменений посадочных мест. Оптику можно монтировать на все модификации Нивы.
• Плотная заливка дорожного полотна в режиме ближнего и дальнего света.

Чтобы поставить LED фары на Ниву, понадобится отвинтить 3 болта крепления штатной оптики и отключить разъем к лампе. Затем устанавливаются диоды, и оптика подключается к штатному гнезду.

Лед фары с маркировкой DOT/SAE подходят только для случаев, когда автомобиль попал в страну с рынка США. На Ниве расходники 9 DOT SAE ГИБДД расценивает как незаконно установленную, поэтому она подлежит демонтажу.

На Ниву часто устанавливают ангельские глазки — специальные светодиодные трубки, придающие оптике особую эстетичность. Их можно использовать в качестве габаритов и дневных ходовых огней.

Линзованные

Для линзованных источников света автолюбители часто выбирают ксеноновые лампы Interpower 4300к. Некоторые модели могут оказаться больше штатных расходников. В таком случае вырезается задняя часть, к которой крепится источник света.

Линзованная (прожекторная) оптика представляет собой систему, состоящую из эллиптического отражателя, шторки и линзы выпуклой формы. Световой пучок, находящийся в первом фокусе, отражается эллиптически рефлектором и собирается во втором фокусе. Чтобы обеспечить заданную светотеневую границу, прибор оснащается специальной шторкой. Ограниченные лучи попадают на рассеивающую линзу, а она проецирует их на дорожное полотно. За счет этих особенностей линзованные источники света не ослепляют других водителей и не засвечивают встречную полосу, несмотря на высокую яркость.

На Ниве четкую светотеневую границу при установке биксеноновых ламп можно получить только при использовании прожекторных источников света.

Лучшая линзовая оптика, судя по отзывам автомобилистов:

• Hella 169 мм с габаритным огнем и световым отверстием 165 мм. Рассеиватель представлен выпуклой шайбой разброса. В такую оптику устанавливается галоген. Она отлично подходит вместо штатной, позволяет эффективно решить проблему слабого головного света. Источники света устанавливаются в штатный разъем без доработок.
• Освар. У оптики имеются тонкие опорные пластинки-лепестки. Они должны поместиться в горшок для гидрокорректора. Эти элементы можно увидеть, сняв ободок. Стекла фар марки Освар имеют выгнутую форму.

Задние ПТФ

Снятие и установка заднего фонаря проходит аналогично предыдущей инструкции, но есть некоторые нюансы, особенно в начале процесса. Алгоритм:

• Снимаются крепежи в нижней части бампера и внутри арки крыла.
• Откручиваются две гайки, чтобы снять грязезащитный щиток.
• Чтобы снять фару, требуется отжать два фиксатора колодки проводов от лампы.

Лампочка выкручивается против часовой стрелки. Если помимо фонаря требуется демонтаж корпуса, крестовой отверткой снимаются три болта, которые соединяют фару с бампером.

Возможные проблемы и пути их решения

Даже если установка прошла строго по инструкции, во время езды водитель может обнаружить, что фары освещают дорогу некорректно. После ремонтных работ важно проводить регулировку освещения. Для решения проблемы потребуется набор оптических приборов или ровная площадка со специальным экраном.

Требования к установке противотуманок

Допускается расположение ламп противотуманного света непосредственно в фарах головного освещения.

Привила установки фар регламентируются двумя нормативными актами:

• ГОСТ 8769-75 или стандарт СЭВ 4122-83;
• государственным стандартом РФ ГОСТ Р 41.48-2004, соответствующим Правилам ЕЭК ООН №48.

• Место установки располагается на расстоянии не более 400 мм от боковой поверхности кузова транспортного средства. Расстояние измеряется между боковой плоскостью и внешней стороной фары.
• Допустима установка только двух противотуманных фар. Стандарты отдельно оговаривают обязательную установку противотуманок на туристических автобусах, а также на транспорте, эксплуатируемом на горных дорогах.
• Нижняя кромка противотуманного прибора освещения располагается на расстоянии не менее 250 мм от поверхности дороги.
• Противотуманные фары должны иметь угол обзора по горизонтали в пределах от +15º до -10º, а по вертикали — от +45º до -10º. Недопустимо загораживание фар деталями транспортного средства в пределах указанных углов.
• Противотуманные фары должны подключаться параллельно с габаритным освещением.
• Рассеиватели противотуманных фар должны давать пучок света, расположенный ниже потока, даваемого лампами ближнего света.
• Допустимо использование прозрачных светофильтров или селективно-желтого цвета. Недопустимо применение стекол различного цвета на одном автомобиле.

Стандарты не имеют специальных предписаний по установке противотуманных фар на авто, поэтому владелец может осуществить монтаж их комплекта самостоятельно.

Регулировка фары проводится вращением болта. Он поворачивает оптический элемент в горизонтальной плоскости. Важно добиться показателя в 625 кд в направлении 3º вверх от положения светотеневой границы. Ось отсчета должна быть не ниже 0,5% в вертикальном направлении от значения угла 69. Дополнительно после регулировки можно провести замер силы светового освещения.

Если требуется замена стекла фары, то после отсоединения элемента от корпуса прозрачное полотно выдавливается из резинок уплотнителя. Для удобства можно применить нож, которым легко поддеть край фарного автостекла.

Противотуманки на Ниву Шевроле

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.
