Что такое шунт

В электронике и электротехнике часто можно услышать слово «шунт», «шунтирование», «прошунтировать». Слово «шунт» к нам пришло с буржуйского языка: shunt —  в дословном переводе «ответвление», «перевод на запасной путь». Следовательно, шунт в электронике — это что-то такое, что «примыкает» к электрической цепи и «переводит» электрический ток по другому направлению. Ну вот, уже легче).

По сути дела шунт представляет из себя простой резистор который имеет маленькое сопротивление, проще говоря, низкоомный резистор . И как бы это ни странно звучало: шунт является простейшим преобразователем силы тока в напряжение. Но как это возможно? Да оказывается все просто!

Промышленные амперметры выглядят вот так:

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

На самом же деле, как бы это странно ни звучало — это вольтметры. Просто их шкала нарисована (проградуирована) уже с  расчетом по закону Ома. Короче говоря, показывает напряжение, а счет идет в Амперах ;-).

На одном из них можно увидеть предел измерения даже до 100 Ампер. Как вы думаете, если поставить такой прибор в разрыв электрической цепи и пропустить силу тока, ну скажем, Ампер в 90, выдержит ли тоненький провод измерительной катушки внутри амперметра? Думаю, пойдет белый густой дым). Поэтому такие измерения проводят только через шунты.

А вот, собственно, и промышленные шунты:

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

Те, которые справа внизу  могут пропускать  через себя силу тока  до килоАмпера и больше.

К каждому промышленному амперметру в комплекте идет свой шунт. Для начала использования амперметра достаточно собрать  шунт с амперметром вот по такой схеме:

В некоторых амперметрах этот шунт  встраивается прямо в корпус самого прибора.

Желудочное шунтирование — операция, направленная на борьбу с лишним весом. В Северной Америке (США + Канада) по информации на 2009 год, выполнялось около 200 000 желудочных шунтирований в год.

История этой операции насчитывает около 50 лет.

Суть операции заключается в том, что желудок прошивается скрепками на два отдела — маленький, объёмом около 50 мл, и большой желудок (вся остальная часть.) К маленькому желудку подшивается тонкая кишка (место соединения желудка и кишки называется гастроэнтероанастомоз). Поскольку объём малого желудка составляет всего 50 мл, человек после этой операции не может съесть много пищи, он наедается совсем небольшим количеством.

Кроме этого, пища, съедаемая человеком, теперь идет по новому пути, не попадая в большой желудок и большую часть тонкой кишки. Это означает, что не только объём съеденной пищи уменьшается, но и также существенно уменьшается всасывание питательных веществ.

Таким образом, сочетание этих двух факторов — снижение количества съедаемой пищи и уменьшение всасывания питательных веществ — приводит к тому, что пациент теряет до 80 % лишнего веса.

Данная операция на сегодняшний день рассматривается как двухэтапная, первым этапом которой является гастропластика или бандажирование желудка , а в том случае, если первичные операции не привели к ожидаемому результату — то вторым этапом рассматривается конверсия более простых операций в шунтирование.

Шунтирование состоит в создании шунта в обход суженного участка кровеносного сосуда, что приводит к восстановлению кровотока в артерии. Шунтирование следует отличать от стентирования, т.е. имплантации в просвет сосуда специальной трубчатой конструкции, обеспечивающей восстановление тока жидкости.

В нормальном случае внутренняя стенка артерий и сосудов представляет собой гладкую поверхность без каких-либо крупных наростов и преград, но зачастую в течение жизни у человека развивается атеросклероз, приводящий к образованию на стенках сосудов атеросклеротических бляшек. Они сужают просвет сосудов и нарушают кровоток в органах и тканях. В процессе увеличения количества и размеров бляшек просвет сосуда полностью закрывается, что приводит к некрозу тканей и органов.

Обычно шунтирование применяется при коронарной болезни сердца, при которой коронарные артерии — главные сосуды, питающие сердце — поражаются атеросклерозом. Однако шунтирование применяется и для восстановления кровотока в периферических артериях (например, в артериях нижней конечности).

Подготовка к операции

Перед операцией лечащий врач проводит полный осмотр пациента с учётом его жалоб и симптомов. Как правило, после осмотра, в котором особое внимание уделяется пульсации артерий и сосудов, назначается какой-либо вид неинвазивного (неразрушающего) обследования:

Показания к проведению операции

Наличие симптомов атеросклероза (в том числе, ишемическая болезнь сердца, аневризмы) является одним из оснований для назначения операции шунтирования, которая также назначается в случае невозможности проведения стентирования и ангиопластики.

Техника проведения операции

Как правило, операция проводится под общей анестезией. В качестве материала для шунта в общем случае выбирают участок подкожной вены бедра, так как она имеет достаточно большой диаметр в сечении, а удаление её участка почти никак не сказывается на кровотоке конечности. К тому же в случае развития атеросклероза бедренные вены оказываются наиболее «чистыми» и не подверженными влиянию заболевания. Однако иногда используют синтетические материалы для создания шунта.

При аортокоронарном шунтировании используются либо внутренняя грудная, либо лучевая артерия руки. В случае выбора лучевой артерии руки проводится дополнительное обследование, выясняющее возможность операции и её воздействие на кровоток руки. Как правило, в качестве донора выступает неведущая рука (левая для правшей и правая для левшей).

Во время операции шунтирования хирургом делается разрез в пределах предполагаемого места крепления шунта на сосуде, после чего шунт подшивается к разрезу, создавая дополнительный путь для кровотока. Далее следуют процедуры обследований (УЗИ, ангиография) для проверки качества установленного шунта и его должного функционирования.

Послеоперационный период длится от 7 до 14 дней (при нормальном заживлении послеоперационной раны). В послеоперационном периоде необходимо регулярно проводить перевязку п/о раны. Также целесообразно назначение антибиотиков, нестероидных противовоспалительных препаратов, средств анальгезии и обязательных антикоагулянтов и дезагрегантов. Такие препараты, как аспирин, после выписки пациент принимает регулярно и пожизненно.
На сегодняшний день коронарное шунтирование, как «золотой стандарт», является самым эффективным методом восстановление кровотока в венечных артериях сердца.

Амперметрами называются приборы для измерения силы тока, величины тока. Данные приборы всегда включаются последовательно в цепь, измерение тока в которой требуется произвести. Амперметры, в отличие от вольтметров, обладают при включении в цепь чрезвычайно малым сопротивлением, чтобы процесс измерения минимально влиял бы на показания. Итак, амперметры служат для измерения величин токов. При измерении значительных токов, через рабочую катушку прибора протекал бы недопустимо большой ток, что потребовало бы усложнять конструкцию, по этой причине, для возможности безопасного измерения больших токов прибегают к шунтированию рабочей катушки прибора, чтобы через саму катушку протекал не весть измеряемый ток, а только малая его часть. То есть измеряемый постоянный ток разделяют на ток шунта и ток рабочей катушки измерительного прибора, при этом шунт пропускает через себя почти весь ток измеряемой цепи. Шунт подбирают таким образом, чтобы соотношение токов в нем и в рабочей катушке получалось 10 к 1, 100 к 1 или 1000 к 1, то есть соотношением сопротивлений шунта и измерительной цепи добиваются приемлемого режима работы измерительного прибора. Амперметры для измерения небольших токов градуируются в миллиамперах, и называются миллиамперметрами, также есть и микроамперметры. Если нужно измерить ток переменный, да еще и немалый, как это делают при помощи токовых клещей, то здесь в схему добавляется измерительный трансформатор тока. Трансформатор тока имеет вторичную обмотку из множества витков, нагруженную резистором, а первичной обмоткой выступает один виток провода, просто пропущенного через окно сердечника трансформатора тока. По сути получается, что амперметр подключается ко вторичной обмотке токового трансформатора. Когда изготавливают трансформатор тока для амперметра переменного тока, рассчитывают витки и резистор вторичной обмотки так, чтобы если измеряемый ток составляет 1000 ампер, то ток вторичной обмотки не превышал бы 0,5 ампер. Шкалу прибора градуируют на наибольший измеряемый ток, текущий в обмеряемом проводе, то есть на максимальный ток первичной обмотки токового трансформатора прибора.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Как он работает и основные области применения.

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

Какую функцию выполняет дивертер?

Токовый шунт является важным компонентом в области электроники и электричества. Его основная функция — перенаправить сигнал тока в другую часть схемы, что позволяет получить ценную информацию об исходном сигнале. В этой статье мы подробно рассмотрим, как работает токовый шунт и его наиболее распространенные применения.

Как работает токовый шунт?

Токовый шунт основан на принципе математического дифференцирования. С математической точки зрения производная функции — это мгновенная скорость изменения этой функции в данной точке. В контексте электрических цепей токовый шунт использует такие компоненты, как резисторы и конденсаторы, для расчета производной входного сигнала.

В базовом токовом шунте входной сигнал подается через последовательный резистор и параллельный конденсатор. Ток, протекающий через резистор и конденсатор, дифференцируется, создавая таким образом выходной сигнал, пропорциональный производной входного сигнала.

Важно отметить, что токовый шунт чувствителен к высоким частотам. Это связано с тем, что емкость конденсатора и последовательный резистор действуют как фильтр верхних частот, ослабляя низкие частоты и усиливая высокие частоты.

Основные области применения токового шунта

Нынешний шунт имеет несколько применений в области электроники и телекоммуникаций. Некоторые из наиболее распространенных приложений включают в себя:

Шунты постоянного тока

Для получения консультаций по вопросам выбора и поставки шунтов постоянного тока обратитесь, пожалуйста, к нашим специалистам по телефону +7 (495) 510-11-04 или просто нажмите кнопку ЗАКАЗАТЬ.

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

Шунт постоянного тока EnergoM-FL представляет собой устройство с разомкнутым контуром, основанное на принципе измерения на эффекте Холла, с гальванической развязкой между первичной и вторичной цепью. Он обеспечивает точное измерение постоянного тока.

Шунты постоянного тока — это специальные устройства, которые используются для измерения тока в электрических цепях. Они представляют собой резисторы, которые подключаются параллельно к измеряемому току.

Шунты используются в различных областях, таких как электроэнергетика, электроника, автоматизация и другие.

Шунты обеспечивают высокую точность измерений, так как они имеют очень малое сопротивление по сравнению с измеряемым током. Это позволяет избежать ошибок измерения, вызванных погрешностью сопротивления измерительных приборов.

Кроме того, шунты постоянного тока имеют высокую стабильность и надежность работы, что делает их идеальным выбором для использования в ответственных приложениях. Если вы ищете качественные шунты постоянного тока для своих проектов, обращайтесь к нам.

Мы предлагаем широкий выбор шунтов от ведущих производителей, которые обеспечивают высокую точность и надежность измерений.

Работа шунта на практическом примере

В гостях у нас самый что ни на есть обыкновенный промышленный шунт для амперметра:

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

Сзади можно прочитать его маркировку:

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

Как же прочитать характеристику такой маркировки? Здесь все просто! Это означает, что если протекающая сила тока через шунт будет 20 Ампер, то падение напряжения на шунте будет 75 милливольт.

0,5  — это класс точности. То есть сколько мы замерили — это значение будет с погрешностью 0.5% от измеряемой величины. То есть допустим, мы замеряли падение напряжения 50 милливольт. Погрешность измерения составит 50 плюс-минус 0,25. Такой точности вполне хватит для промышленных и радиоэлектронных нужд ;-).

Итак, у нас имеется  простая автомобильная лампочка накаливания на 12 Вольт:

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

Выставляем на Блоке питания напряжение в 12 Вольт, и цепляем нашу лампочку. Лампочка зажигается и мы сразу же видим, какую силу тока она потребляет, благодаря встроенному амперметру в блоке питания. Кушает наша лампа 1,7 Ампер.

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

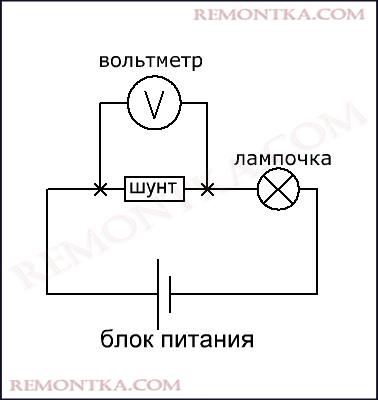

Предположим, у нас нету встроенного амперметра в блоке питания, но нам надо знать, какая все-таки сила тока проходит через лампочку. Для этого собираем простенькую схемку:

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

И замеряем падение напряжения на самом шунте. Получилось 6,3 милливольта.

КАК ПРОВЕРИТЬ НАЛИЧИЕ ЭЛЕКТРИЧЕСКОГО ТОКА

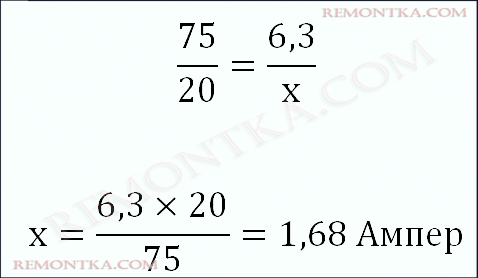

Так как мы знаем, что при 20 Амперах напряжение на шунте будет 75 милливольт, то какая сила тока будет проходить через шунт, если падение напряжения на нем составит 6,3 милливольта? Вспоминаем училку по математике Марьиванну и решаем простенькую пропорцию за 5-ый класс 😉
