Моменты затяжки резьбовых соединений ваз 21214

Содержание

Признаки, что пробило прокладку гбц

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им.

При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем.

Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Alezhikk › blog › моменты затяжки основных резьбовых соединений ваз

Моменты затяжки для различных основных резьбовых соединений узлов автомобиля. Данные моменты затяжки могут быть обеспечены только посредством специального оборудования (динамометрический ключ) Деталь Резьба Момент затяжки, Н•м (кгс•м)

Двигатель Болт крепления головки цилиндров М12х1,25 см. примечание 2 Гайка шпильки крепления впускной трубы и выпускного коллектора М8 20,87–25,77 (2,13–2,63) Гайка крепления натяжного ролика М10×1,25 33,23–41,16 (3,4–4,2) Гайка шпильки крепления корпуса подшипников распределительного вала М8 18,38–22,64 (1,87–2,31)

Болт крепления шкива распределительного вала М10 67,42–83,3 (6,88–8,5) Болт крепления корпуса вспомогательных агрегатов М6 6,66–8,23 (0,68–0,84) Гайка шпильки крепления выпускного патрубка рубашки охлаждения М8 15,97–22,64 (1,63–2,31) Болт крепления крышек коренных подшипников М10х1,25 68,31–84,38 (6,97–8,61)

Болт крепления масляного картера М6 5,15–8,23 (0,52–0,84) Гайка болта крышки шатуна М9х1 43,32–53,51 (4,42–5,46) Болт крепления маховика М10х1,25 60,96–87,42 (6,22–8,92) Болт крепления насоса охлаждающей жидкости М6 7,64–8,01 (0,78–0,82) Болт крепления шкива коленчатого вала M12х1,25 97,9–108,78 (9,9–11,1)

Болт крепления подводящей трубы насоса охлаждающей жидкости М6 4,17–5,15 (0,425–0,525) Гайка крепления приемной трубы глушителя М8×1,25 20,87–25,77 (2,13–2,63) Гайка крепления фланца дополнительного глушителя М8×1,25 15,97–22,64 (1,63–2,31) Гайка крепления троса сцепления к кронштейну двигателя М12х1 14,7–19,6 (1,5–2,0)

Болт крепления кронштейна передней опоры подвески двигателя М10х1,25 32,2–51,9 (3,3–5,5) Гайка болта крепления передней опоры подвески двигателя М10 41,65–51,45 (4,25–5,25) Гайка болта крепления левой опоры подвески силового агрегата М10 41,65–51,45 (4,25–5,25)

Гайка крепления кронштейна левой опоры подвески силового агрегата М10 31,85–51,45 (3,25–5,25) Болт крепления задней опоры подвески силового агрегата М10х1,25 27,44–34 (2,8–3,47) Гайка болта крепления кронштейна задней опоры подвески силового агрегата М12 60,7–98 (6,2–10)

Болт крепления маслоприемника к крышке коренного подшипника М6 8,33–10,29 (0,85–1,05) Болт крепления маслоприемника к насосу М6 6,86–8,23 (0,7–0,84) Болт крепления масляного насоса М6 8,33–10,29 (0,85–1,05) Болт крепления корпуса масляного насоса М6 7,2–9,2 (0,735–0,94)

Пробка редукционного клапана масляного насоса М16х1,5 45,5–73,5 (4,64–7,5) Штуцер масляного фильтра М20×1,5 37,48–87,47 (3,8–8,9) Датчик контрольной лампы давления масла М14х1,5 24–27 (2,45–2,75) Гайка крепления карбюратора М8 12,8–15,9 (1,3–1,6) Гайка крепления крышки головки цилиндров М6 1,96–4,6 (0,2–0,47)

Сцепление Гайка крепления картера сцепления к блоку двигателя М12х1,25 54,2–87,6 (5,53–8,93) Болт крепления картера сцепления к блоку двигателя М12х1,25 54,2–87,6 (5,53–8,93) Болт крепления фланца направляющей втулки муфты подшипника выключения сцепления М6 3,8–6,2 (0,39–0,63)

Коробка передач Винт конический крепления шарнира тяги привода М8 16,3–20,1 (1,66–2,05) Болт крепления механизма выбора передач М6 6,4–10,3 (0,65–1,05) Болт крепления корпуса рычага переключения передач М8 15,7–25,5 (1,6–2,6) Гайка крепления хомута тяги привода и реактивной тяги М8 15,7–25,5 (1,6–2,6)

Гайка заднего конца первичного и вторичного валов М20х1,5 120,8–149,2 (12,3–15,2) Выключатель света заднего хода М14х1,5 28,4–45,3 (2,9–4,6) Болт крепления вилок к штоку М6 11,7–18,6 (1,2–1,9) Болт крепления ведомой шестерни дифференциала М10х1,25 63,5–82,5 (6,5–8,4)

Гайка крепления корпуса привода спидометра М6 4,5–7,2 (0,45–0,73) Болт крепления оси рычага выбора передач М6 11,7–18,6 (1,2–1,9) Гайка крепления задней крышки к картеру коробки передач М8 15,7–25,5 (1,6–2,6) Пробка фиксатора вилки заднего хода М16×1,5 28,4–45,3 (2,89–4,6)

Передняя подвеска Гайка крепления верхней опоры к кузову М8 19,6–24,2 (2–2,47) Гайка крепления шарового пальца к рычагу М12х1,25 66,6–82,3 (6,8–8,4) Гайка эксцентрикового болта крепления телескопической стойки к поворотному кулаку М12х1,25 77,5–96,1 (7,9–9,8)

Болт крепления телескопической стойки к поворотному кулаку М12х1,25 77,5–96,1 (7,9–9,8) Болт и гайка крепления рычага подвески к кузову М12х1,25 77,5–96,1 (7,9–9,8) Гайка крепления растяжки М16х1,25 160–176,4 (16,3–18) Болт и гайка крепления стойки стабилизатора поперечной устойчивости к рычагу М10х1,25 42,1–52,0 (4,29–5,3)

Гайка крепления штанги стабилизатора к кузову М8 12,9–16,0 (1,32–1,63) Болт крепления кронштейна растяжки к кузову М10х1,25 42,14–51,94 (4,3–5,3) Гайка крепления штока телескопической стойки к верхней опоре М14х1,5 65,86–81,2 (6,72–8,29) Болт крепления шаровой опоры к поворотному кулаку М10х1,25 49–61,74 (5,0–6,3)

Гайка подшипников ступиц задних колес М20х1,5 186,3–225,6 (19–23) Гайка подшипников ступиц передних колес М20х1,5 225,6–247,2 (23–25,2) Болт крепления колеса М12×1,25 65,2–92,6 (6,65–9,45) Задняя подвеска Гайка крепления нижнего конца амортизатора М12х1,25 66,6–82,3 (6,8–8,4)

Гайка крепления рычага задней подвески М12х1,25 66,6–82,3 (6,8–8,4) Гайка крепления кронштейнов рычагов подвески М10х1,25 27,4–34 (2,8–3,46) Гайка крепления верхнего конца амортизатора М10х1,25 50–61,7 (5,1–6,3) Тормоза Болт крепления цилиндра тормоза к суппорту М12х1,25 115–150 (11,72–15,3)

Болт крепления направляющего пальца к цилиндру М8 31–38 (3,16–3,88) Болт крепления тормоза к поворотному кулаку М10х1,25 29,1–36 (2,97–3,67) Болт крепления заднего тормоза к оси М10х1,25 34,3–42,63 (3,5–4,35) Гайка крепления кронштейна вакуумного усилителя к усилителю кронштейна М8 9,8–15,7 (1,0–1,6)

Гайка крепления главного цилиндра к вакуумному усилителю М10 26,5–32,3 (2,7–3,3) Гайка крепления вакуумного усилителя к усилителю кронштейна М10 26,5–32,3 (2,7–3,3) Гайка соединений тормозных трубопроводов М10 14,7–18,16 (1,5–1,9) Наконечник гибкого шланга переднего тормоза М10х1,25 29,4–33,4 (3,0–3,4)

Рулевое управление Гайка крепления картера рулевого механизма М8 15–18,6 (1,53–1,9) Гайка крепления кронштейна вала рулевого управления М8 15–18,6 (1,53–1,9) Болт крепления кронштейна вала рулевого управления М6 Завернуть до отрыва головки Болт крепления вала рулевого управления к шестерне М8 22,5–27,4 (2,3–2,8)

Гайка крепления рулевого колеса М16х1,5 31,4–51 (3,2–5,2) Болт стяжной наконечника рулевой тяги М10 19,1–30,9 (1,95–3,15) Гайка крепления шарового пальца тяги М12х1,25 27,05–33,42 (2,76–3,41) Болт крепления тяги рулевого привода к рейке М10х1 70–86 (7,13–8,6)

Гайка подшипника шестерни рулевого механизма М38х1,5 45–55 (4,6–5,6) Электрооборудование Свеча зажигания М14х1,25 30,67–39 (3,13–3,99) Гайка болта крепления генератора М12х1,25 58,3–72 (5,95–7,35) Гайка шпильки крепления генератора М10х1,25 28,08–45,3 (2,86–4,62) Примечания:

«волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

  1. С усилием 4,0-6,0 кг/м;
  2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

  1. 4,0-4,3 кг/м;
  2. 7,5 кг/м;
  3. 11,0 кг/м;
  4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

«самара», 10-е семейство, приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

  1. Затяжка с усилием 2,0 кг/м;
  2. Дотягивание с моментом 7,5-8,5 кг/м;
  3. Доворот на 90 град.;
  4. Повторное доворачивание на 90 град.
А еще интересно:  Заклинивает водительскую дверь в ниве шевроле

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

Chevrolet niva — снятие головки блока

Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam Чистит и растворяет все масляные отложения влёгкую!

Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались.

Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки см.

Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи.

Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма.

После этого берём проволоку и привязываем пока только страхуем звездочку к верхнему замку капота чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса.

Теперь можно отогнуть краешек стопорной шайбы звёздочки аккуратно используем небольшое зубило и молоток и открутить болт. Итак, звёздочка снята и зафиксирована проволокой за замок капота см.

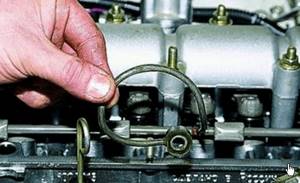

Теперь отворачиваем гайки крепления масляной рампы и снимаем её. После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест чтобы потом не перепутать.

Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам рокер и ГК первого клапана в первый пакет, второго — во второй и т.

Болты гбц нива и нива шевроле, схема затяжки

схема затяжки болтов гбц нивы и классики
схема затяжки болтов гбц

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

  • Утопить болты в емкости с моторным маслом
  • Дать ему стечь. Выдержка не менее 30 мин.
  • Завернуть и затянуть согласно схеме.

Усилие затяжки:

1 этап – затяжка моментом (12…20) Н.м [(1,2…2,0) кгс.м];

2 этап – затяжка моментом (50…70) Н.м [(5,0…7,0) кгс.м];

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м [(1,4…1,6) кгс.м]; окончательный – (32…40) Н.м [(3,2…4,0) кгс.м].

В каких случаях на ниве необходимо менять прокладку гбц

В принципе, определенного ресурса у рассматриваемого элемента главного блока цилиндров нет, то есть прокладка заменяется при ее повреждении, которое, впрочем, обычно происходит после 60 000 или 80 000 км пробега. О поломке сигнализируют:

  • попадание воздуха в систему циркуляции тосола;
  • отсутствие рабочего давления в камере сгорания воздушно-топливной смеси;
  • присутствие охлаждающей жидкости в смазке или, напротив, последней в тосоле (в расширительном бачке появляется масляная пленка).

Все эти проблемы приводят к нестабильной работе мотора Шевроле.

В данных ситуациях замена прокладки проводится безотлагательно.

Ваз-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

  1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
  2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
  3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

Ваз-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

  1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
  2. Доворачивание на 90 град.;
  3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

Видео.

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1.6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка.

По отзывам, черные колечки ходят намного дольше белых. И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые. Надеюсь эти проходят дольше.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону. Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск. Главное не перетянуть, так как коллектор пластмассовый и может треснуть.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Затяжка головки блока цилиндров. сделай сам!

Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано. Болты гбц нива, установка Ничего придумывать не буду, просто полное следование заводскому руководству.

РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ Шевроле Шевроле Нива. Chevrolet Chevrolet-Niva. Деталь. Резьба. Момент затяжки, Н·м (кгс·м)….

Пришлось разбирать самому и фоткать на телефон. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешаетустанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае… Промывка гидрокомпенсаторов на примере гидроопор нового образца с августа года в Шевроле Ниве Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.

Оригинальные гидрокомпенсаторы нового образца имеют артикул производитель INA.

Как разобрать гбц шевроле

Чтобы выяснить, по какой причине ГБЦ, которой оснащена Нива, не функционирует должным образом, названный узел необходимо разобрать.

Для этого потребуются:

  • наборы накидных и торцевых ключей, а также динамометрический;
  • комплект отверток;
  • герметик;
  • канистра ОЖ;
  • тонкозернистый наждак.

Работы на Шевроле проводятся в следующем порядке:

  • машина ставится на рампу или яму (если вы ТС только что пользовались, то дайте мотору остыть);
  • не забудьте Ниву поставить на ручник и подпереть с обеих сторон;
  • отсоедините минусовый провод от батареи;
  • слейте ОЖ из радиатора и остальной системы;
  • отключите от клапанов приводные рычаги и уберите гидроопоры;
  • снимите с держателей трос, приводящий в движение дроссельную заслонку;
  • демонтируйте распределительный вал вместе с подшипниками;
  • отключите шланги, подающие к гидроопорам Шевроле смазку;
  • разъедините колодки коммутирующие провода, ведущие к форсункам, датчикам температуры, дроссельной задвижки, холостого хода и детонации;
  • разрежьте пластмассовые стяжки, крепящие упомянутые кабели Нивы, и отодвиньте последние;
  • обесточьте свечи и дополнительно – температурный датчик;
  • отсоедините все трубки от ГБЦ Шевроле – впускающую и выходную, дроссельную, системы охлаждения, адсорбера и т. д.;
  • лишь после этого отключите подачу горючего.
А еще интересно:  Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «

Далее необходимо демонтировать кронштейн, с помощью которого крепится насос гидравлического усилителя, еще уберите кожух стартера.Наступил черед натяжителя – открутите его, зафиксировав цепь проволокой, и снимите ее со звездочкой. Теперь доступ к головке открыт – в произвольном порядке отвинтите болты, ее удерживающие.

Аккуратно извлеките элемент из подкапотного пространства. Остается выяснить – что именно нарушило работу блока цилиндров Шевроле. Если на ГБЦ обнаруживаются трещины, то ее придется менять, аналогичным образом поступают, когда прохудилась прокладка. В последнем случае старую снимают.

Поверхность под ней старательно очищают от прилипших кусочков уплотнительного элемента – для этого используется наждак. Перед закручиванием непременно устраните из отверстий для болтов масло и тщательно обезжирьте их. Делать это лучше до установки ГБЦ.

Новая металлоармированная прокладка смазывается герметизирующим составом и аккуратно кладется на место. На нее помещается головка.

Затем сборка мотора Шевроле осуществляется в обратном порядке. Проверьте, работает ли двигатель надлежащим образом, и если никаких проблем не обнаружилось, то залейте новый тосол.

Капелька теории

В двигателе присутствуют три контура: рабочее тело (топливо, воздух, выхлоп), масло и охлаждающая жидкость. И основная задача прокладки гбц, чтобы эти контура не смешивались между собой. На сегодняшний день можно говорить о трех типах прокладок.

  • Усадочные или эластомерные. Изначально имели стальную основу, на которую нанесена асбестографитовая смесь. Имеет современные варианты исполнения, в «безазбестовом» исполнении и герметиком нанесенным вокруг каналов. Самый старый тип прокладок, от которого заводы постепенно отходят, а мы постепенно возвращаемся.
  • Многослойные стальные, в народе получившие название «металлопакет». Как правило в середине прокладки идет слой композита, а сверху и снизу два тонких обжимных листа из стали. Самый яркий пример, это прокладки «Фритекс», Ярославского производителя. Данные прокладки завод делает и для наших двигателей, но почему их иногда плохо ставить я расскажу чуть позже.
  • Медные. Самый лучший тип прокладок на сегодняшний день. Применяется на спортивной и специальной технике. Конечно это не медь в чистом виде, а некие сплавы, но в народе они получили именно такое название. Я видел подобные прокладки для 21213 и 21214, но это были изделия «хенд маде», то есть полностью ручная работа.

Моменты затяжки резьбовых соединений ваз 21214

* При практическом применении допускается округление значений моментов затяжки до десятых значений Н·м (кгс·м) в пределах допуска ** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку гайки (на угол меньше 60°) для обеспечения шплинтовки

Затяжка болтов крепления головки Nm? ВАЗ 2121(4×4), 1.7

  • Подойдет ли на мотор 1.7л ГБЦ от мотора 1.5л(2103), ВАЗ Нива? – 1 ответ

ВАЗ (Lada) 2121 (4х4). Затяжка болтов крепления головки

  • 1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м);
  • 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
  • Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).
  • Болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м).

Подпишись

на наш канал вЯ ндекс.ДзенеЕще больше полезных советов в удобном формате

Тема статьи – болты гбц нива и нива шевроле нового образца. В первой части статьи, я рассказал о калёных болтах. Во второй речь пойдет о деформируемых. Обычно согласно русской поговорке, «от добра, добра не ищут». Если запчасть работает, то и пусть работает, лучше не надо.

Моменты затяжки резьбовых соединений нива шевроле «

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя.

Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя в сборе с ресивером, впускной трубой и выпускным коллектором.

Для демонтажа головки блока цилиндров:

  • отсоединяем минусовой провод аккумуляторной батареи;
  • сливаем охлаждающую жидкость (см. тут);
  • снимаем дроссельный узел в сборе (см. тут);
  • отсоединяем шланги от отводящего патрубка рубашки охлаждения;
  • отсоединяем шланг от подводящего патрубка радиатора отопителя;
  • отсоединяем разъем проводов форсунок топливной рампы (см. тут);
  • отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости;
  • снимаем наконечники высоковольтных проводов со свечей зажигания;
  • отсоединяем от топливной рампы трубки подвода и отвода топлива;
  • отсоединяем от выпускного коллектора приемную трубу (см. тут), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. тут);
  • снимаем распределительный вал и рычаги привода клапанов (см. тут);
  • снимаем звездочку распределительного вала, а цепь подвязываем проволокой.

Вынимаем болты.

Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. тут), впускную трубу и выпускной коллектор (см. тут).

Устанавливаем головку блока цилиндров на верстак.

При разборке клапанного механизма…

Рассухариваем клапан (см. тут)…

Таким же образом демонтируем другие клапаны.

Сборку и установку головки блока цилиндров проводим в обратной последовательности.

Перед установкой клапанов очищаем их от нагара и смазываем стержни клапанов моторным маслом.

Собрав клапанный механизм,…

Перед установкой патрубков системы охлаждения очищаем привалочные плоскости патрубков и головки блока от остатков старых прокладок.

Устанавливаем новые прокладки патрубков, нанеся на них тонкий слой герметика.

Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, грязи и масла.

Шприцем с иглой или резиновой грушей удаляем из крепежных отверстий блока цилиндров масло и охлаждающую жидкость.

Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке.

порядок затяжки болтов ГБЦ

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема:

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м);

2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м).

Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

  • Общее состояние болтов – новые или б/у;
  • Наличие смазки на резьбовой части;
  • Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

https://www.youtube.com/watch?v=vvO04apmv7s

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

  • В несколько подходов доведением усилия затяжки до требуемого значения;
  • Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Особенности детали

Головка блока цилиндров – конструктивно достаточно сложная деталь. Представляет она собой массивную плиту, в которой проделаны каналы для циркуляции жидкостей системы смазки и охлаждения, и технологические отверстия – свечные, для форсунок (в дизелях), крепежные.

Также сверху на ГБЦ имеется так называемая «постель» распределительного вала – посадочное место под его установку.

Несмотря на свою массивность, головка блока является хрупкой деталью из-за пустот внутри, поэтому чрезмерное усилие при затяжке часто приводит к трещинам в стенках и перемычках.

Для изготовления ГБЦ используется два вида металлов – алюминий (наиболее распространенный) и чугун.

Для закрепления последней применяются стальные болты или шпильки с гайками. К примеру, головка блока УАЗ 31519 крепится шпильками.

Разница в материалах изготовления головки и ее крепежных элементов имеет один негативный фактор – разное температурное расширение компонентов при нагреве, особенно это касается ГБЦ из алюминия.

Неравномерная затяжка крепежных элементов (гайки, шпильки и т.д.) при тепловом расширении приводит к появлению излишних напряжений в структуре металла, вследствие чего происходит коробление головки.

Плоскость блока и пробитая прокладка

плоскость блока двигателя
грубо обработанная плоскость блока двигателя

«Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов.

Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом.

Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую.

Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают.

А еще интересно:  4х4 или передний привод помогите выбрать!!! | SUZUKI CLUB RUSSIA

Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

Порядок и момент затяжки гбц нива 21214

Думаю, что многие владельцы как Нивы, так и остальных моделей жигулей, таких как ВАЗ 2106 или 2107 сталкивались с проблемой подтекания масла или даже антифриза на стыке головки и блока цилиндров. Зачастую решить эту проблему можно протянув болты ГБЦ определенным моментом с помощью динамометрического ключа.

  1. Ключи рожковые на 10 и на 13
  2. Длинный вороток
  3. Удлинители (несколько штук разного размера)
  4. Молоток
  5. Ключ динамометрический
  6. Трещоточные рукоятки
  7. Отвертка плоская

Порядок проведения монтажа и демонтажа

Блок цилиндра является основой крепления головки, которая держится на 10 винтах. Отворачивание осуществляется особым торцевым ключом – «десяткой».

На фото продемонстрирован правильный порядок отворачивания:

  1. Верхний правый угловой.
  2. Нижний правый угловой.
  3. Верхний левый угловой.
  4. Нижний левый угловой.
  5. Верхний второй слева.
  6. Верхний второй справа.
  7. Второй нижний справа.
  8. Второй нижний слева.
  9. Верхний посередине.
  10. Нижний посередине.

Соблюдая исключительно такую последовательность можно избежать деформации болтов и резьбы, а также других неприятных моментов.

Конструкция узла довольно сложная, хоть на первый взгляд и кажется примитивной.

Головка крепится болтами или шпильками к блоку и закрывает сверху цилиндры. Посадочная площадь у верхнего элемента весьма большая, потому правильная последовательность затягивания резьбовых соединений с конкретным усилием очень важна. Раньше на старых моделях авто ставили чугунные элементы данного узла, с которыми было проще работать.

Сейчас же преимущественно используют более мягкий, легкий и пластичный алюминий, при работе с которым очень легко повредить какой-то цилиндр. Еще чугун гораздо устойчивее к термоусадке и деформациям, что не позволяет пока полностью от него отказаться.

Стандартный размер винтов в рассматриваемой нами модели – 93 мм. Если хоть один вытягивается даже на пару миллиметров, он тут же подлежит замене.

Порядок сборки и момент затяжки гбц шевроле нива

Поверхность блока цилиндров и ГБЦ тщательно зачищается от старых загрязнений, обезжиривается. Острые предметы на этой операции использовать нельзя, иначе есть риск оставить царапину на гладкой поверхности. Новая прокладка устанавливается на свое место, сверху прижимается головкой блока цилиндров. На данном этапе важно не повредить прокладку и точно совместить все каналы внутри.

Болты крепления ГБЦ допускается использовать старые, если они не вытянулись и не потеряли форму. Предварительно их смазывают чистым моторным маслом и дают ему немного стечь. Каждый болт опускают на свое место и закручивают в корпус от руки.

Работа проводится только динамометрическим ключом в следующем порядке:

  • затягиваем с усилием 20 Нм по стандартной схеме (от середины к краям);
  • затягиваем в том же порядке, но уже с усилием 70-85 Нм;
  • доворачиваем каждый болт на 90 градусов;
  • еще раз затягиваем каждый болт на 90 градусов.

Важно! Суммарный момент затяжки не должен превышать 110-115 Нм, иначе может произойти деформация болтов или ГБЦ.

Последствия неправильной установки гбц

Правильная затяжка головки блока очень важна, поскольку от этого напрямую зависит работоспособность мотора. ГБЦ выполняет роль крышки цилиндров, и любые нарушения в ее посадке сказываются на процессах, происходящих внутри силового агрегата.

Недостаточная затяжка головки приводит к падению компрессии из-за потери герметичности в месте стыка ГБЦ с блоком цилиндров, прогоранию прокладки, прорыву рабочих газов из цилиндров и попадание их в каналы систем смазки или охлаждения, проникновению в камеры сгорания технических жидкостей, что в свою очередь негативно сказывается на функционировании силового агрегата и может стать причиной очень серьезных поломок.

Чрезмерная затяжка тоже ничего хорошего не несет, в этом случае нередко происходит повреждение головки — появляются трещины, или разрушаются крепежи – разрыв болтов, срыв резьбы т.д.

Неравномерная или неправильная затяжка зачастую становиться причиной коробления головки, из-за которого в местах стыка ее с блоком появляются зазоры, что приводит к тем же последствиям, что и недостаточное затягивание.

Пошаговая инструкция по замене прокладки гбц

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

  • набор ключей и торцевых головок;
  • мощный вороток, трещотки, удлинители;
  • молоток;
  • плоская отвертка;
  • головка или специальный ключ на 38 для проворачивания коленчатого вала;
  • динамометрический ключ;
  • ключ для тормозных трубок (подходит для масляной магистрали).

Совет. Кроме стандартных инструментов может пригодиться проволока для крепления снятых деталей, ветошь, уайт-спирит или растворитель для очистки поверхностей.

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Прокладка гбц нивы, конкретика

Какой выход из данной ситуации и что можно поставить в двигатель? Экспериментов с согласия постоянных клиентов мы провели достаточно много. Было испытано 5-7 прокладок различных производителей, на машинах, которые ездят каждый день. В нескольких случаях запчасти отправлялись в мусорный бак, на этапе визуального осмотра.

Хорошо себя показали три производителя. ЕЗАТИ, Фритекс, Ajusa (Испания). Впоследствии остался только бренд ЕЗАТИ. Кроме всем известного металлопакета, Фритекс также выпускает две серии усадочных прокладок, очень хорошего качества. Но к сожалению, с заводом в Ярославле и их дилерами очень сложно оказалось работать на прямую.

Моменты затяжки резьбовых соединений ваз 21214

Прокладка гбц нивы ЕЗАТИ, тоже достаточно активно подделывается, поэтому рекомендуем покупать в проверенном месте. Очень трудно сказать, чем отличается оригинал от подделки, но, когда держишь в руках две запчасти, визуально и тактильно, это сразу понятно.

Поверхность у оригинальной прокладки, при прикосновении напоминает материалы «замша или нубук». Не блестящая, не покрытая лаком, а именно чуть шершавая. В районе первого цилиндра есть гравировка каталожного артикула. Структура обжимных слоев похожа на последствия «дробеструйной обработки».

Вся в маленьких кратерах. Может быть это будет видно на фото при увеличении. При грамотном монтаже, пробития данной прокладки зафиксировано не было. Срок службы как правило определен износом пары клапан-направляющая. Данную прокладку также устанавливаем в случае доработанных гбц.

В ближайшее время есть планы, сделать для сервисов маленький подарок, а именно набор, в который будет входить прокладка гбц нивы ЕЗАТИ, болты, прокладки коллекторов и ресивера, прокладка приемной трубы и немецкие омедненные гайки. Это комплект, в который будет входить всё то, что нужно поменять в случае замены гбц.

Теперь о моменте затяжки

До того, как заняться фиксацией ГБЦ, внимательно осмотрите болты. Их тип – М12×1,25. Обязательно измерьте стержни с резьбой – будьте готовы заменить каждый элемент, чья длина больше 11,7 сантиметра. Дело в том, что они в процессе эксплуатации растягиваются, а значит, и перестают нормально держать.

Затяжку болтов рекомендуется проводить в пять этапов. Это позволит избавить себя от необходимости в ходе профилактических осмотров каждый раз дополнительно их подкручивать.

В первый прием все десять болтов затяните руками, а после докрутите в правильной последовательности динамометрическим ключом, с моментом в 20 Н·м.

В следующий заход повысьте показатель минимум до 70, а максимум – до 85 Н·м. Здесь желательно стремится к тому, чтобы момент был ближе к последней цифре.

Далее затяните 11-й болт – тут необходимо усилие от 31 до 39 Н·м.

В конце закрепите болты, повернув их поочередно ключом ровно на 90 градусов. Потом эту процедуру повторите еще раз.

Ничего сложного в описанном процессе нет, но сил, конечно, необходимо приложить немало. Чтобы работа продвигалась быстрее, привлеките помощника – в этом случае вы сможете уложиться в 3-4 часа.

Оценка статьи:

Протяжка гбц нива 21213 Ссылка на основную публикацию

Похожие публикации

  • Натяжка тросика ручного тормоза

Торсионные болты (пластически деформируемые)

болты гбц нива нового образца
болт гбц нового образца

Каталожный номер детали: 21213-1003271-01-0. Наименование: Болт крепления головки цилиндров “Torх”. Данное название (торсионные болты) в корне неверно, но что поделать, если они так называются на всех форумах и во всех магазинах. По науке, когда говорят торсион, подразумевают деформацию от скручивания.

А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болты гбц нива шевроле или болты гбц нового образца. Еще встречал название торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта.

Данные болты широко используются на импортных двигателях, поскольку позволяют избежать ошибки «человеческого фактора». По сути дела, не нужна затяжка с точностью динамометрического ключа. Конечные величины берутся угловые. Мне данный подход не очень нравится, но такие вещи сейчас принято называть «гарантированность сборки».

Условия затяжки болтов

При установке головки блока важно соблюдение технологии затяжки, которая включает в себя ряд критериев:

  • Порядок затягивания;
  • Усилие;
  • Состояние крепежей (к примеру, шпилек с гайками);

У каждого двигателя свой порядок затягивания, который необходимо соблюдать, чтобы обеспечить равномерное притягивание головки к блоку и исключить возникновение напряжений на каких-либо участках поверхности. К примеру, на ВАЗ 2105 это выглядит так.

Усилие – еще один немаловажный фактор для правильного крепления данного элемента двигателя. Притягивание плиты осуществляется в несколько подходов (на разных моторах количество их отличается), каждый из которых выполняется со своим усилием.

Крепежи головки блока затягиваются с достаточно большим усилием, что приводит к их вытягиванию. Поэтому на множестве двигателей не допускается повторное использование болтов, они в обязательном порядке заменяются. Но есть и моторы, у которых замена крепежей не нужна и возможна их повторная установка.

Вся информация относительно технологии затяжки ГБЦ указывается в тех. документации к авто, также нередко ее указывают на упаковках прокладки головки и крепежей.

1 ЗвездаНельзя так писать о НивеНа троечкуНива хороша!Нива лучше всех! (Пока оценок нет)
Загрузка...
Закладка Постоянная ссылка.

Добавить комментарий

Ваш адрес email не будет опубликован.
