Как добраться до вентилятора печки ваз 2108

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Грядут холода, местами уже наступили, и сейчас как никогда актуальна исправная печка в вашем автомобиле. Но не все готовят сани летом, кто-то даже не догадывается что печка неисправна, поскольку летом необходимости ее включать нет. Вот и в нашем случае возникла необходимость снять моторчик печки с ваз-2109 для дефектовки и возможно даже замены. Вот мы и распишем, как снять и поставить моторчик печки на ВАЗ-2109, ВАЗ-2108 и ВАЗ-21099. Итак, поехали. Электродвигатель вентилятора отопителя расположен в отсеке перед ветровым стеклом под капотом.

Под панелью приборов отключаем колодку с проводами от моторчика печки от жгута проводов.

Отключаем провод “массы” электродвигателя, открутив левую переднюю гайку крепления отопителя. Выталкиваем провода электродвигателя в отсек двигателя.

Лезем под капот и откручиваем по два винта крепления кожуха вентилятора с обеих сторон.

Вынимаем кожух

Откручиваем винты крепления моторчика печки.

Откручиваем пять винтиков, которые крепят решетку воздухозабора и снимите ее

Приподнимите и выведите из зацепления переднюю опору вентилятора, выдвинув сам вентилятор на себя.

Поворачиваем его на на 90 градусов и вынимаем из отсека.

Вот и все, как видим ничего сложного. Мы научились самостоятельно снимать моторчик печки на ВАЗ-2109, 2108 и 21099. Если у вас что либо не получается, вы можете задать вопросы на форуме нашего клуба ВАЗ-2109 и аналогичных моделей, вам обязательно помогут!

Снятие и установка вентилятора отопителя салона на автомобиле ваз 2108, ваз 2109, ваз 21099

Вентилятор отопителя салона можно снять, не снимая отопитель с автомобиля.

На автомобилях ваз 2108, ваз 2109, ваз 21099 вентилятор отопителя салона расположен в отсеке перед ветровым стеклом подкапотного пространства.

Для снятия вентилятора отопителя салона с автомобиля ваз 2108, ваз 2109, ваз 21099 проделайте следующее:

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

гайку крепления отопителя, «массовый» провод электродвигателя.

4. Откройте капот и отверните по два винта крепления кожуха вентилятора отопителя салона с обеих сторон.

5. Выньте кожух отопителя салона.

6. Отверните два винта крепления вентилятора отопителя сал

7. Выверните пять винтов крепления решеток воздухопритока перед ветровым стеклом и снимите решетки.

8. Слегка приподнимите и выведите из зацепления переднюю опору вентилятора отопителя салона, сдвинув вентилятор на себя.

9. Поверните вентилятор отопителя с

алона на 90° и выньте его из отсека перед ветровым стеклом.

10. Установите вентилятор отопителя салона на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию.

Закрепленные

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Разборка вентилятора отопителя салона и ремонт электродвигателя отопителя на автомобиле ваз 2108, ваз 2109, ваз 21099

Так выглядит снятый вентилятор отопителя салона:

1 — защитная крышка электродвигателя отопителя;

2 — правый кожух вентилятора отопителя; 3 — левый кожух вентилятора отопителя; 4 — опора вентилятора отопителя.

2. Снимите опору с кожуха вентилятора отопителя салона.

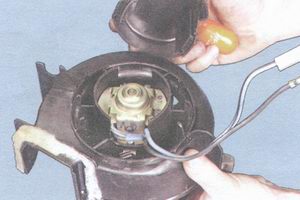

5. Отстегните две пружинные защелки, поддев их отверткой.

6. Снимите крышку двигателя отопителя салона.

7. Выньте двигатель с крыльчаткой вентилятора отопителя.
ПРЕДУПРЕЖДЕНИЕ
Не снимайте крыльчатку вентилятора отопителя салона с вала двигателя, чтобы не нарушить балансировку.

8. Отверните два винта крепления щеткодержателя.

9. Выньте две закладные гайки.

10. Снимите щеткодержатель.

12. Выньте пружины из направляющих щеток.

13. Вставьте две закладные гайки.

14. Наденьте на вал изоляционную шайбу.

15. Осторожно отогните края направляющих.

16. Вставьте до упора щетки в направляющие.

17. Установите щеткодержатель на двигатель отопителя.

18. Вставьте пружины щеток в направляющие.

19. Загните края направляющих.

20. Наденьте два пружинных зажима на закладные гайки.

21. Вставьте электродвигатель отопителя в левый кожух вентилятора.

22. Установите крышку электродвигателя отопителя и зафиксируйте его пружинными зажимами, придерживая их за проволоку.

23. Соедините и защелкните между собой левый и правый кожухи вентилятора отопителя. Наденьте на выступы кожухов пластмассовую опору.

24. Приклейте к кожуху вентилятора отопителя салона поролоновый уплотнитель.

Каждый современный человек знает пословицу, дарованную нам предками, что сани полезно готовить летом. Однако не всегда получается вовремя проводить некоторые виды ремонтных работ, если вы являетесь владельцем автомобиля. Зачастую само транспортное средство «руководит» таким процессом. Как только что-то застучит, заскрипит, так вы моментально начинаете искать проблему. Точно так же начинают поступать первые весточки о помощи и от вентилятора отопителя на вашем ВАЗ-2108. Догадаться, почему именно в момент наступления первых заморозков приходится чаще всего автовладельцам сталкиваться с такой проблемой, несложно. Просто до этого были жаркие и тёплые деньки, поэтому никто даже не пытался включать печку.

Итак, если мотор печки на вашем ВАЗ-2108 завыл жалостливо и тоскливо, не мешкайте, а приступайте к проведению ремонтных работ. Конечно, многие владельцы «восьмёрки» даже не догадываются, какие действия важно предпринять, чтобы вернуть отличную работоспособность устройству. Чтобы вас не терзать излишними сомнениями, не заставлять проводить время в поиске нужной информации, мы готовы презентовать вам пошаговый алгоритм действий. Если вы будете следовать ему, вы ничуть не хуже заправского мастера сможете провести ремонт, после которого вентилятор печки на вашем ВАЗ 2108 будет безукоризненно работать и успешно конкурировать с новыми устройствами.

Процесс замены вентилятора

Конечно, к любому делу следует подготовиться, только в этих случаях можно рассчитывать на оптимальный результат. Заранее приобретать какие-либо запасные части или непосредственно сам новый моторчик непредусмотрительно, поскольку никто не знает, в чём заключается проблема, почему мотор отопителя на вашем ВАЗ-2108 так завыл. Однако для проведения диагностики его нужно первоначально снять. Вот именно для таких конкретно действий вам потребуется иметь под рукой крестовую отвёртку, головку на 10 и трещоточную рукоятку. Работать мы будем и со стороны моторного отсека, и со стороны салона.

Алгоритм действий

Сначала откройте капот и открутите пять болтов, надёжно фиксирующих пластиковую накладку. Её мы снимаем и откладываем в сторону, чтобы она в процессе выполнения всех последующих действий нам не мешала. Теперь снимите резиновый уплотнитель на капоте, поскольку он препятствует снятию защитного кожуха вентилятора. Как только вы извлечёте и этот кожух, вы сразу же сможете обнаружить сам моторчик. Несложно рассмотреть, что он прикручен двумя болтами. Вооружитесь заранее подготовленной отвёрткой и выкрутите эти болты.

https://youtube.com/watch?v=MBMeMzlKYrw%3Ffeature%3Doembed

После этого предлагаем вам переместиться в салон автомобиля и настроиться на продолжение работ в неудобной позе. Очень важно отсоединить выводы проводов питания. Под панелью приборов вы найдёте штекер плюсового провода, отключите его. Следующим шагом должно стать отсоединение минусового провода. Однако он дополнительно крепится гайкой, расположенной в недоступном месте. По этой причине постарайтесь первоначально нащупать её, а потом, приноровившись, открутить её при помощи головки и трещотки. Как только вы отсоедините провода, пропихните их по направлению к самому мотору. Покиньте салон и снова перейдите к моторному отсеку. Ухватитесь за двигатель двумя руками и осторожно, поворачивая его из стороны в сторону, найдите оптимальное место для его извлечения.

После того как вам удастся извлечь электродвигатель печки, осмотрите его, убедитесь в его целостности, в отсутствии механических повреждений. Если проведённая вами диагностика показала, что мотор печки больше невозможно восстановить, отправляйтесь в магазин, приобретайте новый. Очень не хочется расставаться с некоторой суммой, но иного выхода у вас всё равно нет. Ездить в зимний период без отопителя нельзя не только потому, что отсутствует комфорт, а ещё и по той причине, что такие поездки небезопасны.

Некоторые мастера прилагают усилия переделать вышедший со строя моторчик. Если «полетели» втулки на моторчике печки ВАЗ или УАЗ, многие принимают решение вместо них вставить подшипники. Действительно, воскресить работу вентилятора удаётся, а вот особенно избавиться от шума — нет. Только вам самим принимать решение, приобретать новый или восстанавливать старый, мы в этом вопросе вам не указчики. В любом случае вам предстоит выполнить и действия, направленные на установку нового или восстановленного моторчика назад в моторный отсек. Не переживайте по этому поводу, поскольку вам придётся делать всё то же самое, только в обратной последовательности.

Итак, как вы смогли убедиться, снять, а затем установить новый моторчик на печку вашей «восьмёрки» не является труднодостижимой задачей. Вполне достаточно вдумчиво ознакомиться с предложенным нами алгоритмом и безукоризненно выполнить все действия.

Если вы являетесь обладателем отечественной «восьмёрки», вы можете подтвердить, что машина неплоха, что она впечатляет своей резвостью и практичностью. Однако, как и другие транспортные средства, этот автомобиль тоже нуждается в систематическом внимании своего владельца. Проблема может возникать в силу различных обстоятельств, при этом повреждая совершенно разные устройства автомобиля. Иногда владельцы «восьмёрки» вдруг замечают, что салон прогревается плохо, какие бы попытки они ни предпринимали, как бы ни старались переключатель печки установить в разные позиции. Плохой обогрев салона однозначно ориентирует владельца транспортного средства на мысль, что пришла пора провести ремонт печки.

Безусловно, далеко не все владельцы «лошадок» мало-мальски разбираются в технической части авто. Для них гораздо проще решить проблему через СТО, перепоручив все действия квалифицированным мастерам. Если же вы не можете себе финансово позволить обращение на станцию технического обслуживания или вы настолько ревностно относитесь к тому, чтобы кто-то, кроме вас, прикасался к вашей «очаровательной восьмёрке», тогда вам можно провести ремонтные работы самостоятельно. Мы поможем вам в этом, объясним, как снять печку, на что обратить максимальное внимание.

Ремонтные работы

Отопление в вашей расчудесной машине может быть нарушено по нескольким причинам. Совершенно не лишним для каждого владельца будет научиться устанавливать самостоятельно диагноз, поскольку от этого зависит, какие запчасти придётся приобрести, какие действия впоследствии предпринять.

Причины сбоя

Если вы попытались запустить печку, чтобы нагреть салон, но в ответ на предпринимаемые действия обнаружили «тишину» или слабые попытки подачи тёплого воздуха, попробуйте изменить положение переключателя режима работы моторчика. При отсутствии улучшения следует заподозрить выход со строя резистора. К сожалению, в этом случае обойтись без новых приобретений у вас не получится. Дело в том, что резистор не подлежит восстановлению или ремонту, важно только приобретать новый резистор и устанавливать его, извлекая вышедший со строя.

А также спровоцировать «проблемное молчание» отопителя вашей удивительной «восьмёрки» может короткое замыкание, вследствие которого перегорает полностью предохранитель. В этом случае также придётся извлекать сгоревший элемент и водружать на его место новый.

Столкнувшись с тем, что вентилятор работает, в салон поступает тёплый воздух, но очень медленно, а переключение и установление иного режима не приводит к позитивным изменениям, следует заподозрить чрезмерное загрязнение коллектора или его окисление, что часто случается, когда в качестве охлаждающей жидкости используют обыкновенную воду. В этом случае можно извлечь корпус печки и подвергнуть устройство ремонтным работам. Иногда приходится заменять некоторые мелкие элементы, в число которых входят щётки, подшипники и прочие детали. Однако точный «диагноз» вы установите после демонтажа отопителя и визуального осмотра этого устройства.

Спровоцировать плохой обогрев салона может даже заслонка, регулирующая направление подачи тёплого воздушного потока. Чаще такой «болезнью» страдают автомобили с высоко расположенной панелью. Кстати, авто с низко расположенной панелью очень редко подвергаются такой проблеме, но зато у таких моделей «восьмёрок» часто «летит» термостат.

Важно учесть каждому владельцу, что время является самым жестоким врагом для транспортного средства. Время безжалостно, оно провоцирует механические повреждения многих элементов, включая и тех, что входят в систему отопления. Рекомендуется следить за состоянием, а также менять раз в три года:

• шланги;
• термостат.

При необходимости не экономить бездумно свои финансы, а своевременно приобретать и устанавливать новый радиатор. Конечно, заменить кран отопителя на вашем ВАЗ-2108, патрубки или шланги не будет столь проблематично в денежном смысле, как в случае приобретения нового радиатора. Однако обращаем ваше внимание, что «железная лошадка» может не выдержать вашего полного «безучастия», двигатель перегреется и просто заклинит. После этого «лошадка» не сможет сдвинуться с места, а ремонтные работы уже в этом случае вам обойдутся крайне дорого.

Демонтаж отопителя

Если визуальный осмотр не позволил вам выявить проблему, вы убедились, что улитка отопителя работает нормально, кран печки на вашем ВАЗ-2108 слушается, а в целом вас всё-таки не устраивает работа системы отопления, поскольку в салоне невозможно обеспечить комфортный температурный режим, тогда рекомендуем вам демонтировать печку. Тем более демонтаж будет уместен, если какие-либо элементы, входящие в систему отопления, заклинило либо они вышли со строя.

Чаще всего после демонтажа, убедившись в сильном износе такого устройства, многие владельцы принимают решение приобрести и установить в свою «восьмёрку» новый отопитель.

https://youtube.com/watch?v=PdNmxZj_ais%3Ffeature%3Doembed

Демонтаж печки можно выполнить разными способами. Можно извлекать печку вместе с извлечением радиатора. А также можно просто отсоединить патрубки и шланги от радиатора, а далее продолжить демонтаж уже только самого отопителя.

Итак, первоначально открутите четыре винта, расположенные в верхней части, именно они обеспечивают фиксацию печки к кузову автомобиля. После этого корпус печки вам поддастся и вы сможете его потянуть вниз. Теперь направьте усилия на отсоединение нижних воздуховодов, обеспечивающих продвижение тёплого воздуха, направленного на ноги пассажиров, находящихся на заднем сидении.

Не вводите себя в заблуждение поддавшись ложному впечатлению, что теперь ничто не препятствует извлечению печки. Снять корпус печки вам ещё будут мешать тросики печки на вашем ВАЗ-2108 хоть с высокой панелью, хоть с низкой. Отсоедините эти тросики, предварительно отщёлкнув фиксаторы. Только после этого вы уже сможете беспрепятственно извлечь печку. Процесс установки нового отопителя аналогичен процессу демонтажа, отличается только в обратной последовательности совершаемых действий.

Итак, вы, как владелец «восьмёрки», сможете обеспечить условия, при которых в салоне вашего автомобиля будет даже в самые лютые морозы термометр показывать двадцать градусов тепла. Для этого вполне достаточно следить за системой отопления, своевременно решать возникающие проблемы, а при необходимости менять печку, воспользовавшись предложенными нами рекомендациями.

Разборка и сборка вентилятора Ваз 21099

Схема вентелятора печки Ваз 21099: 1 — защитная крышка электродвигателя, 2 — правый кожух вентилятора, 3 — левый кожух вентилятора, 4 — опора вентилятора

Тип электродвигателя 45.3730 — Потребляемая сила тока при максимальной частоте вращения, А, не более 14 и максимальная частота вращения вентилятора, мин—1 4100

Снятие корпуса вентилятора печки Ваз 21099

Отверните два винта крепления вентилятора отопителя и снимите вентилятор, выведя его опору из зацепления

Разборка моторчика отопителя Ваз 21099

Отклейте поролоновый уплотнитель с правого кожуха вентилятора и снимите опору с кожуха вентилятора

Подцепив отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления и разъедините части кожуха

Отстегните две пружинные защелки, поддев их отверткой и снимите крышку двигателя

Схема электро двигателя отопителя Ваз 21099: 1 — крыльчатка вентилятора, 2 — закладная гайка, 3 — щеткодержатель

Отверните два винта крепления щеткодержателя и выньте две закладные гайки

Снимите щеткодержатель и осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания — зачистите коллектор мелкой шкуркой. При остальных неисправностях — замените двигатель

Выньте пружины из направляющих щеток и вставьте две закладные гайки

Наденьте на вал изоляционную шайбу и осторожно отогните края направляющих

Вставьте до упора щетки в направляющие и установите щеткодержатель на двигатель

Вставьте пружины щеток в направляющие и загните края направляющих

Наденьте два пружинных зажима на закладные гайки и вставьте двигатель в левый кожух вентилятора

Установите крышку двигателя и зафиксируйте его пружинными зажимами, для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора

Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору и приклейте к кожуху вентилятора поролоновый уплотнитель

Перед установкой осмотрите резиновые подушки, замените порванные или потерявшие упругость. Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки.

На этом работы по замене моторчика печки Ваз 21099 окончены, установите корпус отопителя на место.

После того, как вы произвели снятие, можно приступать к разборке вентилятора отопителя салона на автомобиле ваз 2109. Разборку выполняют для проведения различных ремонтных работ связанных с заменой вышедших из строя элементов или для планового технического осмотра, смазки. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• На правом кожухе вентилятора, в месте стыковки с кузовом, по периметру проклеен паралон для уплотнения стыка, его необходимо отклеить, а при последующей сборке в обязательном порядке заменить на новый.
• Снимите резиновую подушку с одной стороны кожуха вентилятора.

• Сняв крышку, вынимаем электродвигатель и приступаем к его разборке. В первую очередь необходимо проверить состояние крыльчатки. Если она не имеет механических повреждений, то снимать ее не рекомендуется с вала двигателя, так как ее демонтаж приведет к разбалансировке.
• Отверните два ванта крепления щеткодержателя.

• Извлеките щетки, проверьте их состояние, если они имеют повреждения или сильно износились, замените их на новые. То же касается и прижимных пружин, которые необходимо заменить в случае сильного вытяжения или других деформациях. После замены износившихся элементов, соберите щеткодержатель.
• Проверьте состояние коллектора якоря. Как правило в процессе эксплуатации на его поверхности появляется след нагара, данный след устраните с помощью полировочной пасты или мелкозернистой наждачной бумаги. При наличие царапин, их так же устраняют с помощью наждачной бумаги, а в случае невозможности устранения дефектов, якорь меняют или отдельно, а лучше полностью электродвигатель с крыльчаткой.

На этом ремонтные работы по разборке вентилятора отопителя на автомобиле ваз 2109 завершены. Сборку выполните в обратной последовательности.

Как известно, на Ваз 21099 замена отопителя является важнейшей процедурой. От этого зависит не только нормальная работа печки и отопление салона автомобиля, но и ряд других значимых процессов. Замена отопителя в Ваз 21099 — это не такая уж исложная работа, и с ней можно справиться самостоятельно. Наверное, не стоит упоминать о том, что для начала нужно определить принцип работы системы, чтобы суметь грамотно провести замену своими руками. Знание принципа позволяет также правильно судить о возможной поломке.

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности – мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак – при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже – окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

Печка Ваз 21099 и ее особенности

На автомобиле Ваз 21099 печка имеет свои особенности и правила эксплуатации. Отопление салона обеспечивается воздухом, поступающим из радиатора уже горячим. Сам радиатор печки связан с основным радиатором, который входит в систему охлаждения мотора. Печка на автомобиле Ваз 21099 фиксируется 4-мя гайками, которые находятся под панелью приборов. Гайки соединены с болтами, которые целиком приварены к коробке воздухопритока. Сама печка состоит из двух частей, а вернее — из 2-ух кожухов, соединяющихся скобами. Для уплотнительных свойств в пазы закладывается специальный жгут. Наверху печки крепится вентилятор, обычно электрический, который принудительно подает воздух в салон. Он также фиксируется гайками, что дает возможность его без труда снять при необходимости.

Проверка

Одним словом, деталей, которые могут привести к поломке всей системы отопления, не мало. И чаще всего этой деталью становится радиатор,но и сама печка может выйти из строя и тогда потребуется ее ремонт или полная замена, в зависимости от тяжести неполадки.

Примечание. Определить то, что радиатор неисправен можно легко. Если из него начинает вытекать жидкость, то это и есть симптом выхода его из строя. Проверяем всю систему

Для того, чтобы убедиться полностью в том, что печка не работает именно из-за радиатора или другой части, следует проверить всю систему. Начнем:

• Потребуется отогнуть центральную консоль, где расположен бортовой компьютер;
• Затем нужно будет отсоединить щиток от пластиковой торпеды и добраться до печки;
• Вооружаемся фонарем и светим вглубь, чтобы убедиться в том, откуда сочится жидкость;
• Одновременно нужно проверить кран отопителя и все патрубки (часто и они становятся причиной выхода из строя системы);
• Анализируем подтеки (дело в том, что малые подтеки можно и не заметить в салоне).

Что такое вентилятор печки

Замена или ремонт отопителя

• Хомуты ослабляем;
• Отсоединяем 2 шланга от крана под панелью приборов (работы проводятся в салоне);
• Теперь нужно отсоединить шланги, идущие в моторный отсек (ослабляем затяжку хомутов);
• Находим гайки, фиксирующие кран печки и выворачиваем их;
• Снимаем кран;
• Также демонтажу подвергается держатель тяги крана;
• Пришла очередь снять чехол, который защищает рычаг переключения передач печки;
• Далее снимается накладка облицовки пола;
• Отворачивается винт, крепящий облицовку пола в задней части туннеля;
• Облицовка туннеля пола демонтируется вместе со сдвигом;
• Теперь пришла пора демонтировать воздухоотвод внутренней вентиляции (отсоединяем его от отопителя);
• Все провода, идущие на электровентилятор, отсоединяются;
• Также следует отсоединить провода от резистора;
• Теперь нужно вывернуть гайки и с правой стороны печки;
• Снимаем печку вместе с панелью управления.

После этого можно печку либо заменить, либо отремонтировать. Все будет зависеть от степени ее неисправности. Если, к примеру, печка слабо дует, то можно отрегулировать заслонки и все наладится. На данном видео показано, как это сделать.

Итог

После того, как все детали будут на своих местах, необходимо провести проверку. Заведите двигатель, и дайте ему нагреться до рабочей температуры. Для того, чтоб быстрее нагреть охлаждающую жидкость, просто проедьтесь на автомобиле, давая двигателю ВАЗ 2108, высокие обороты.

Когда датчик температуры, покажет достаточный уровень, включите печку. Если чувствуется тепло, то значит работа выполнена правильно. Осталось только проверить режимы работы (быстрый и медленный). Если всё функционирует, то Вы можете похвалить себе, так как сделали всё без ошибок, и можете наслаждаться комфортной поездкой, в независимости от погодных условий.

Замена радиатора печки

Все же, частой причиной неисправности становится не сама печка, а радиатор отопления. О его замене и пойдет речь ниже.

Подготовка

Замена радиатора отопителя потребует подготовки 2-ух емкостей. В одну из них можно будет класть пластик, в во вторую винты и гайки. Кроме того, потребуется:

• Пара головок;
• Пара отверток;
• Плоскогубцы;
• Фонарь.

Алгоритм замены

• Снимаем накладку, находящуюся в верхней части торпеды;
• Находим болты, которые фиксируют торпедо.

Примечание. Нужно также подготовить емкость для ОЖ, которая может неожиданно потечь из радиатора. Примерный об ъ ем посуды — 7 литров. Этого будет достаточно.

• Кран печки закрывается;
• Печка выставляется на положение «холод»;
• Двигатель автомобиля также должен быть охлажден;
• Находим крепления радиатора и выворачиваем их (их должно быть три);
• Поднимаем тягу, расположенную над радиатором;
• Снимаем патрубки печки, подставляя под них емкость.

Внимание: когда снимается первый патрубок, с него должно вытечь около 200-от грамм жидкости. Рекомендуется использовать чистую посуду, чтобы вытекший тосол вновь залить в систему в целях экономии.

• Первый патрубок нужно будет чем-либо закрыть, после чего снять второй;
• Теперь нужно демонтировать радиатор.

Примечание. Как правило, демонтаж радиатора сложности не представляет. Он двигается без проблем, хотя на пути может мешать край торпеды. Чтобы избежать препятствий, рекомендуется край торпеды немного поднять, а самому упереться спиной в нижний край торпеды. Затем нужно радиатор переложить на нижнее крепление, находящееся со стороны сидения пассажира и только после этого легко вывести.

Прежде, чем установить новый радиатор, следует прикрепить по всему периметру поролон, продающийся в комплекте:

• Новый радиатор устанавливаем в корпус печки;
• Одеваем обратно патрубки;
• Детали соединяем при помощи хомутов.

Внимание! Не забываем подтянуть хомуты через пару дней, чтобы избежать утечки ОЖ.

Замена радиатора отопителя на этом закончена. В процессе работы своими руками будет полезно изучить массу фото — материалов по теме. Пошаговая инструкция, представленная выше, не единственная. Если что-либо непонятно, то можно найти интересующую информацию в сети Интернет. Главное — провести работу самостоятельно, ведь ничего сложного в этом нет, а в СТО цена подобных услуг очень высокая.

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается. В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля.

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

Иногда могут возникать проблемы с самим переключателем режимов отопителя. Наиболее вероятной причиной являются окислившиеся контакты (внутри или снаружи) либо отошедшая от вибраций задняя часть детали.

У переключателя печки могут окислиться контакты либо отойти задняя часть

Помимо перечисленных причин, возможны поломки самого электродвигателя, например, износ щёток. С тем же якорем могут быть разные неполадки:

• загрязнение;
• износ;
• замыкание обмоток.

При замыкании обмоток предохранитель печки будет перегорать, что потребует ремонта либо замены вентилятора.

Как снять моторчик печки на ВАЗ 2108/09

Для демонтажа узла потребуется подготовить следующие инструменты:

• крестовую отвёртку;
• трещоточную рукоятку.

Для снятия моторчика печки понадобится головка на 10, крестовая отвёртка и трещотка

Затем можно приступать к снятию устройства:

Как снять электродвигатель отопителя

https://youtube.com/watch?v=GkM5kC1Znw8%3Ffeature%3Doembed

После демонтажа моторчика его подвергают дефектовке, для чего узел потребуется разобрать. Работу проводим в следующем порядке:

Разборка моторчика печки ВАЗ 2108/09

https://youtube.com/watch?v=THaFasQ4No0%3Ffeature%3Doembed

В остальном сборка проводится в обратной последовательности.

Прежде чем установить вентилятор печки, рекомендуется осмотреть резиновые подушки и в случае их повреждения либо потери упругости выполнить замену.

Если же нет времени или желания заниматься ремонтом, узел попросту меняют на новый. Что касается выбора новой детали, то, как вариант, предпочтение можно отдать электровентилятору Luzar.

Одним из достойных вариантов вентиляторов является изделие фирмы Luzar

Независимо от того, владеете вы ВАЗ 2108 или ВАЗ 2109, процесс демонтажа и замены моторчика печки на этих авто одиноков и не отнимает много времени. Подготовив необходимый инструмент и следуя пошаговым инструкциям, выполнить процедуру сможет практически каждый, кто принял решение о самостоятельном ремонте отопительной системы.
